你是不是也在为自动化设备中直线轴承的安装与锁紧方式头疼？本文深度解析带夹紧把手的LMT系列直线轴承（LMT01/02/06/07），涵盖d16-d30尺寸、R-L左右结构差异，从原理到选型一文搞懂，帮你避开90%的设计坑！
这玩意儿到底是啥？——夹紧把手直线轴承入门别被那串复杂的型号吓住：LMT01/02/06/07-d16/d20/d25/d30-R-L左右。说白了，它就是一种“自带锁紧开关”的直线轴承。

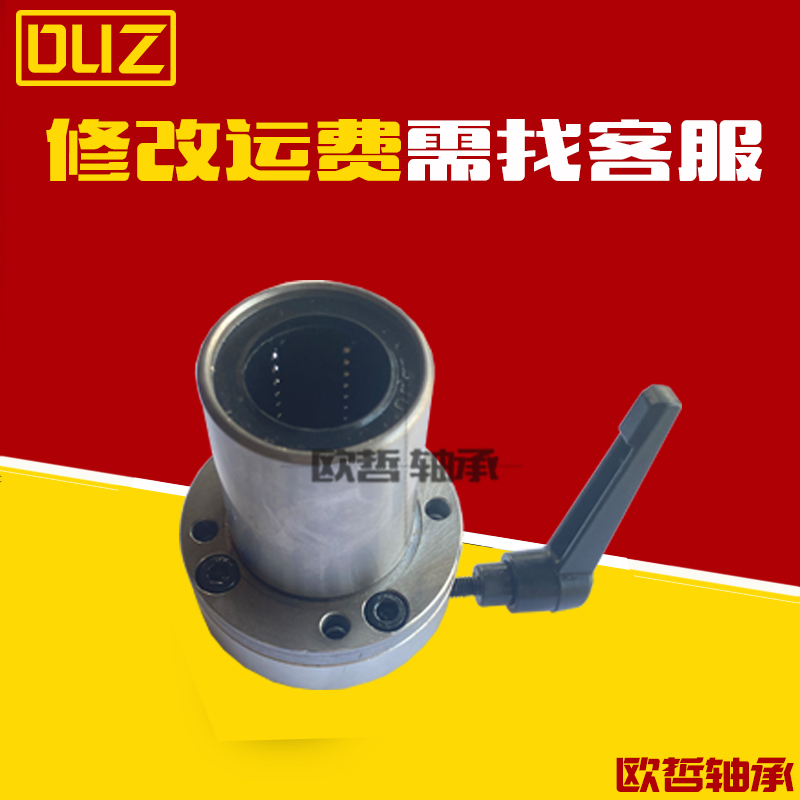

传统直线轴承装上去得靠外部螺母或压盖固定，而这种带夹紧把手的版本，直接在轴承外圈集成一个金属或工程塑料把手，一扳就能快速锁紧或释放轴杆。
它的学名是“偏心锁紧式直线轴承”或“杠杆锁紧直线轴承”，LMT是常见系列代号，广泛应用于自动化产线、医疗设备、3D打印机🖨️和『机器人』️滑台中。
你可能会问：不就是多个把手吗？有必要专门讲一篇？
嘿，别小看这个小把手，它解决了工业设计中的三大痛点：
第一，安装效率高：传统轴承调同心、拧螺丝动辄十几分钟，这个一推一扳，5秒搞定，特别适合需要频繁拆卸维护的场景；
第二，调节灵活：把手通过偏心轴原理施力，能微调预紧力，避免过紧卡死或过松晃动；
第三，防松可靠：机械锁紧比螺钉更耐振动，在高速往复运动中不易松脱，稳定性拉满。
而且你看它的命名规则：d16/d20/d25/d30代表内径尺寸（mm），R-L表示“Right-Left”——也就是把手在右侧还是左侧，这对设备布局至关重要。比如你的机架右侧有空间，就得选L型（左把手）让手柄朝左伸，否则会被挡住。
别急着下单！选错一个参数，整条滑轨都得重做。
首先看内径匹配：d16就是配Φ16mm的光轴，d25配Φ25mm，不能凑合。公差一般为H7，建议轴的精度做到g6以上，否则容易卡顿或磨损；
然后是负载方向：LMT系列多为径向承载，如果你的应用有大幅悬臂或侧向冲击，得加导轨辅助支撑；
接着是材质选择：常规是轴承钢（GCr15）+电镀防锈，潮湿环境建议不锈钢款；
最后是左右手确认：R是右置把手（从轴端看，手柄在右），L是左置。现场装反了可没法“左右互搏”，必须退货重发。
小贴士：LMT01和LMT02外形接近，但锁紧力不同；LMT06/07则常用于重载场景，壁厚更大。别图便宜混用，关键时刻会“掉链子”。
这种轴承不是万能神器，但它在特定场景堪称“神队友”。
比如你在做一台自动点胶机，Z轴要经常拆下清洗喷头，传统螺钉锁死太麻烦，换上LMT系列，工人一扳把手就能取下模组，效率提升看得见；
又或者你设计的是便携式检测设备，运输途中怕松动，到达现场又要快速展开，这种机械锁紧+快速释放的组合简直是量身定制；
就连DIY玩家也爱它——不少高端CNC雕刻机和激光切割机的开源设计里，都推荐使用带夹紧把手的直线轴承，省工具、易调试。
但也要提醒：高精度精密仪器（如『半导体』设备）慎用，因为偏心结构可能引入微小偏心误差；长期高速运行的场景也需定期检查把手磨损情况。
实战中，90%的问题出在这几个地方：
❌ 问题1：“把手拧不紧，轴还是会转。”——可能是偏心块磨损或安装时未完全闭合。解决：检查手柄行程是否到底，必要时更换；
❌ 问题2：“装好后转动不顺畅。”——八成是轴没对准或脏污。记住：先轻轻滑动调整位置，再锁紧；
❌ 问题3：“左右型号搞混，装不进去。”——画装配图时务必标注R/L方向，实物最好打标签；
✅ 额外建议：库存时按尺寸和左右分类存放，贴上彩色标签，车间师傅会感激你一辈子。
最后提醒：这类轴承虽好，但单价通常是普通轴承的2-3倍，合理评估成本与效益才是王道。
