2.54mm间距的4x6cm双面喷锡万能板是电子爱好者的得力助手。它为何如此流行？其背后的技术细节、应用场景以及对DIY电子项目的意义究竟为何？本文带你深入探究这个看似简单的万用电路板。

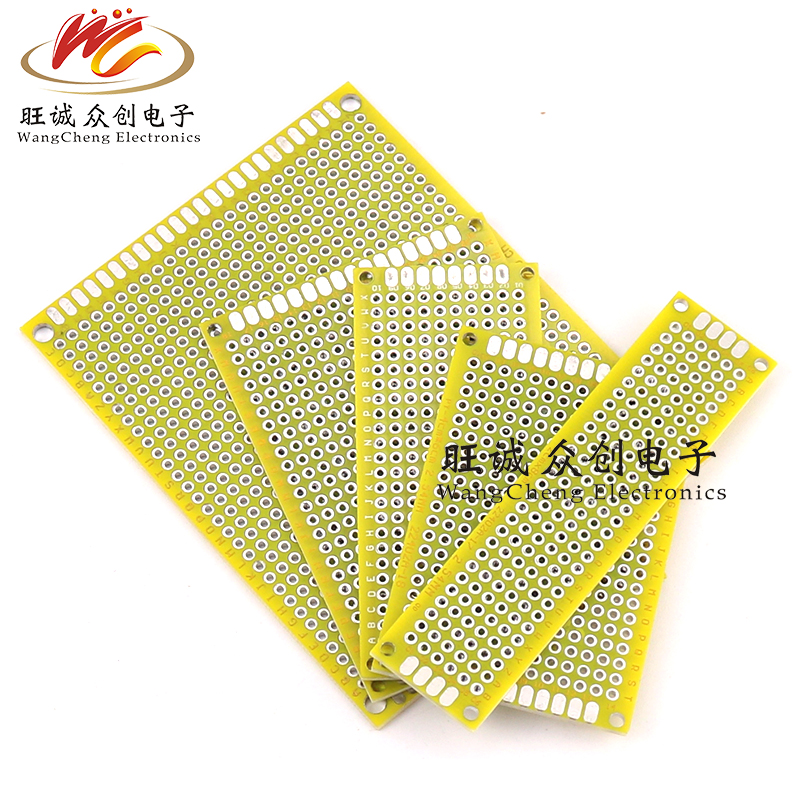

小小尺寸，蕴藏大能量：为何2.54mm间距的4x6cm成为DIY热门选择？在琳琅满目的电路板种类中，4x6cm的双面喷锡万能板凭借其2.54mm精确孔距脱颖而出，成为电子爱好者和『工程师』入门的理想选择。
这一尺寸完美兼顾便携性和布局空间，既能容纳复杂电路，又不会让初学者望而却步。2.54mm孔距的设计则为标准电子元器件提供了一种通用适配方案——无论是贴片电阻电容还是传统插针式元件都能轻松安装。
更值得一提的是，喷锡工艺赋予了电路板优异的焊接性能，大大提高了DIY项目的成功率。
双面喷锡是一种将均匀铜箔涂层覆盖在电路板两面，并通过高温烧结形成锡层的工艺。
这一改进使得电路板的两面都可以作为信号传输路径或接地平面使用。这意味着使用者无需担心单面布线限制，在有限空间内实现更复杂的电子设计成为可能。
此外，喷锡表面还具有良好的防氧化特性，可以延长电路板的使用寿命。
2.54mm，即1英寸，这个看似简单的距离实际上承载着数十年电子工业积累的经验智慧。
从最初的真空管时代到现代集成电路，这一标准化尺寸贯穿始终，几乎成为全球范围内的默认配置。
它不仅方便了不同国家和地区间元器件的流通共享，也为初学者降低了学习门槛——无论是从旧货市场淘来的老旧元件，还是刚刚出厂的最新款『芯片』，都能轻易适配到这样的电路板上。
对于许多初涉电子领域的爱好者来说，一块好的实验平台就像一把钥匙，打开了通往知识宝库的大门。
有了4x6cm双面喷锡万能板这样一个基础工具，你可以从最基本的发光二极管点亮电路开始尝试，逐步进阶至更为复杂的无线🛜通讯模块搭建。
通过不断实践动手操作，不仅能加深对理论知识的理解，还能激发创造性思维，也许下一个伟大发明就在你的手中诞生！
如果你也想加入这片充满乐趣与挑战的世界，不妨考虑入手一块这样的电路板开启属于自己的冒险旅程。
但请记得，在选择之前先明确自己想要达到的目标——是纯粹为了兴趣爱好还是希望将其应用于实际项目？
同时也要留意品牌质量及售后服务保障情况。毕竟良好的开端是成功的一半，一个稳定可靠的合作伙伴将助力你迈出坚实的第一步。
