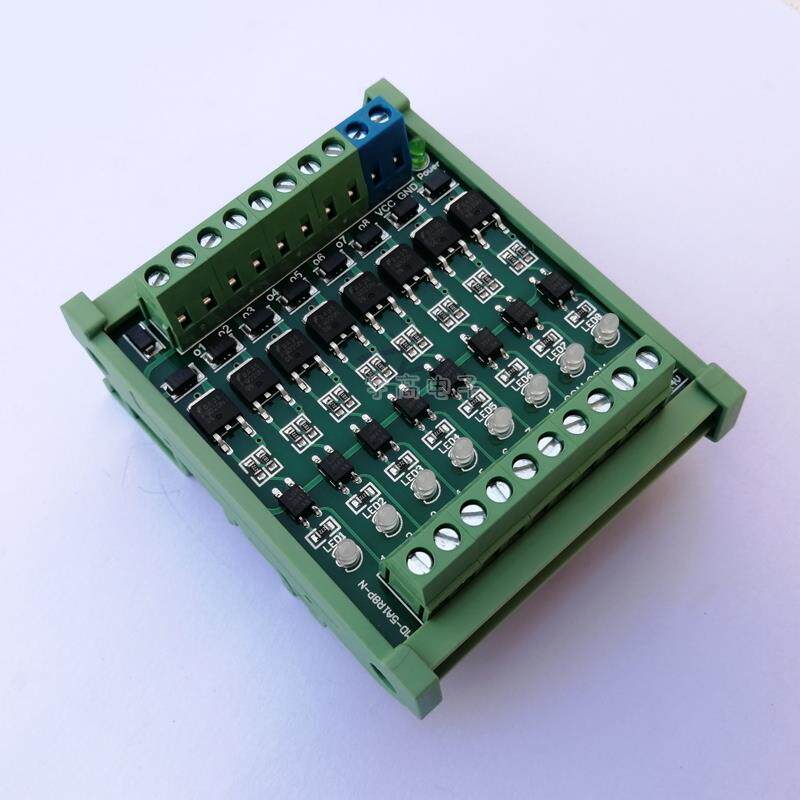

在单片机或PLC控制高功率负载时，信号隔离与驱动能力是关键痛点。若直接驱动易导致主控烧毁或干扰失控。本文结合2026年工业自动化新需求，解析光耦隔离继电器模组的核心选型逻辑、典型应用场景及常见配置误区，助你安全高效完成电控设计。
关键是看隔离可靠性、线圈电压匹配性与触点负载能力。光耦隔离松川继电器10A模组通过光电耦合切断主控与负载回路，有效防止反电动势冲击；支持3.3V/5V等低压触发，适配主流单片机；其10A电磁触点可直驱多数中小功率设备。预算段内优先选择符合国标GB/T14598、带完整光耦+续流二极管保护的直流驱动型号。
为什么光耦隔离对单片机控制如此重要？单片机或PLC输出引脚通常只能承受几十毫安电流，而继电器线圈启动瞬间可能产生较大浪涌。若无隔离，高压侧故障（如电机短路、电源波动）极易窜入控制端，造成『芯片』永久损坏。
光耦隔离通过LED与光敏晶体管实现电气完全断开，仅以光信号传递“开/关”指令。这种设计在2026年已成为工业控制板的标配，尤其在涉及电机、加热管、电磁阀等感性负载场景中，能显著提升系统鲁棒性。该类模组还常集成TVS管或续流二极管，进一步抑制线圈断电时的反向电动势。
市面上常见触发电压包括3.3V、5V、12V和24V，分别对应不同控制平台：3.3V适配STM32、ESP32等低功耗MCU；5V兼容Arduino及传统TTL逻辑；12V/24V则多用于工业PLC环境。需注意，并非所有“5V模块”都能被3.3V稳定驱动——部分光耦输入端压降较高，3.3V下可能无法饱和导通。
在主流价位区间，优先选择宽电压兼容型（如3.3–5V通用）或明确标注“低电平触发有效”的型号。以BMZ-R1-E系列为例，其采用直流供电设计，内部光耦阈值优化后可确保在3.3V下可靠动作，避免因电压裕度不足导致误动作。同时，线圈功耗越低，对主控IO口负担越小，长期运行更稳定。
虽然标称10A，但实际使用需考虑负载类型。阻性负载（如白炽灯、加热丝）可接近额定值；而感性负载（电机、继电器线圈）启动电流可达稳态5–7倍，建议降额至6–7A使用。此外，触点材质也影响寿命——银合金触点抗粘连性优于纯银，更适合频繁开关场景。
接线时务必区分控制端（IN/GND/VCC）与负载端（COM/NO/NC）。2026年新设计趋势强调“双回路分离”：控制电源与负载电源独立供电，即使共地也建议通过磁珠或0Ω电阻单点连接，减少噪声耦合。对于高频开关应用（>1Hz），还需评估继电器机械寿命（通常10万次以上），必要时改用固态继电器。
有人认为“只要电压对、电流够就行”，却忽略了隔离耐压指标。工业现场常有瞬态高压，若光耦隔离电压不足（如仅1kV），雷击或电网波动可能击穿隔离层。应选择隔离耐压≥2.5kV的产品。
另一误区是混淆“松川继电器”与“松川品牌”。市面上多数模组采用松川代工或仿制电磁继电器，核心在于是否符合GB/T14598电气继电器标准——该标准对触点抖动、释放时间、温升等有严格要求，直接影响控制精度。
还有用户忽略指示灯设计：部分低价模块将LED直接并联在线圈两端，长期运行会分流驱动电流，导致弱电压下吸合不牢。优质模组会将状态指示与驱动电路解耦，确保功能互不影响。
1. 电压匹配验证：用万用表实测主控IO高电平是否达到模块标称触发电压（尤其3.3V系统）；
2. 负载类型评估：若驱动电机或压缩机，按感性负载降额使用，必要时加装RC吸收回路；
3. 电源独立性检查：控制电源与负载电源是否物理隔离？共地时是否有单点接地措施？
当前阶段，28元价位段已能覆盖基础工业级需求，但需警惕无品牌标识、无执行标准标注的杂牌模块——看似节省投入，实则增加系统失效风险。
光耦隔离继电器能替代固态继电器吗？ 不能完全替代。光耦电磁继电器适合低频开关（<1Hz）、大电流场景，成本低且导通压降小；固态继电器无机械磨损、响应快，但存在漏电流和发热问题，适用于高频或静音要求场合。 PLC输出24V能直接驱动5V继电器模组吗？ 不可以。必须匹配线圈电压。若PLC输出24V，应选24V触发模块，或通过DC-DC降压模块转换，切勿直接串联电阻降压——电流不稳定易导致继电器颤动。 为什么模块通电后继电器不停吸合释放？ 可能是控制信号存在浮空或干扰。检查IN引脚是否接了下拉电阻（通常10kΩ），确保无信号时可靠置低；同时排查电源是否共地不良或纹波过大。 GB/T14598标准对用户有什么实际意义？ 该标准规范了继电器的电气性能、环境适应性及安全要求。符合此标准意味着产品在温升、绝缘、机械寿命等方面通过了基础验证，比无标产品更可靠。
