电动机振动传感器安装位置及安装要求指南
一、合适安装位置
1. 核心安装位置
轴承座：
首选位置：直接接触旋转部件，能准确反映轴承振动情况，是监测不平衡、轴承磨损等故障的关键位置。
优先级：驱动端（负载端）轴承座 > 非驱动端轴承座（因驱动端振动强度通常更大）。
端盖：
适用场景：当轴承座难以直接安装时，选择靠近轴承的端盖（如驱动端端盖）。
注意：避免安装于风扇罩、皮带罩等柔性结构，以防信号衰减。
2. 安装方向选择
卧式电机：
水平方向（径向）：振动强度最大，优先测量。
优先级：驱动端水平 > 驱动端垂直 > 驱动端轴向 > 非驱动端水平 > 非驱动端垂直。
立式电机：
非驱动端（远离安装平面）：振动较大，优先安装。
三轴传感器：
优先测量水平方向，安装位置优先级：驱动端水平 > 非驱动端水平。
二、安装方式与要求
1. 安装方式

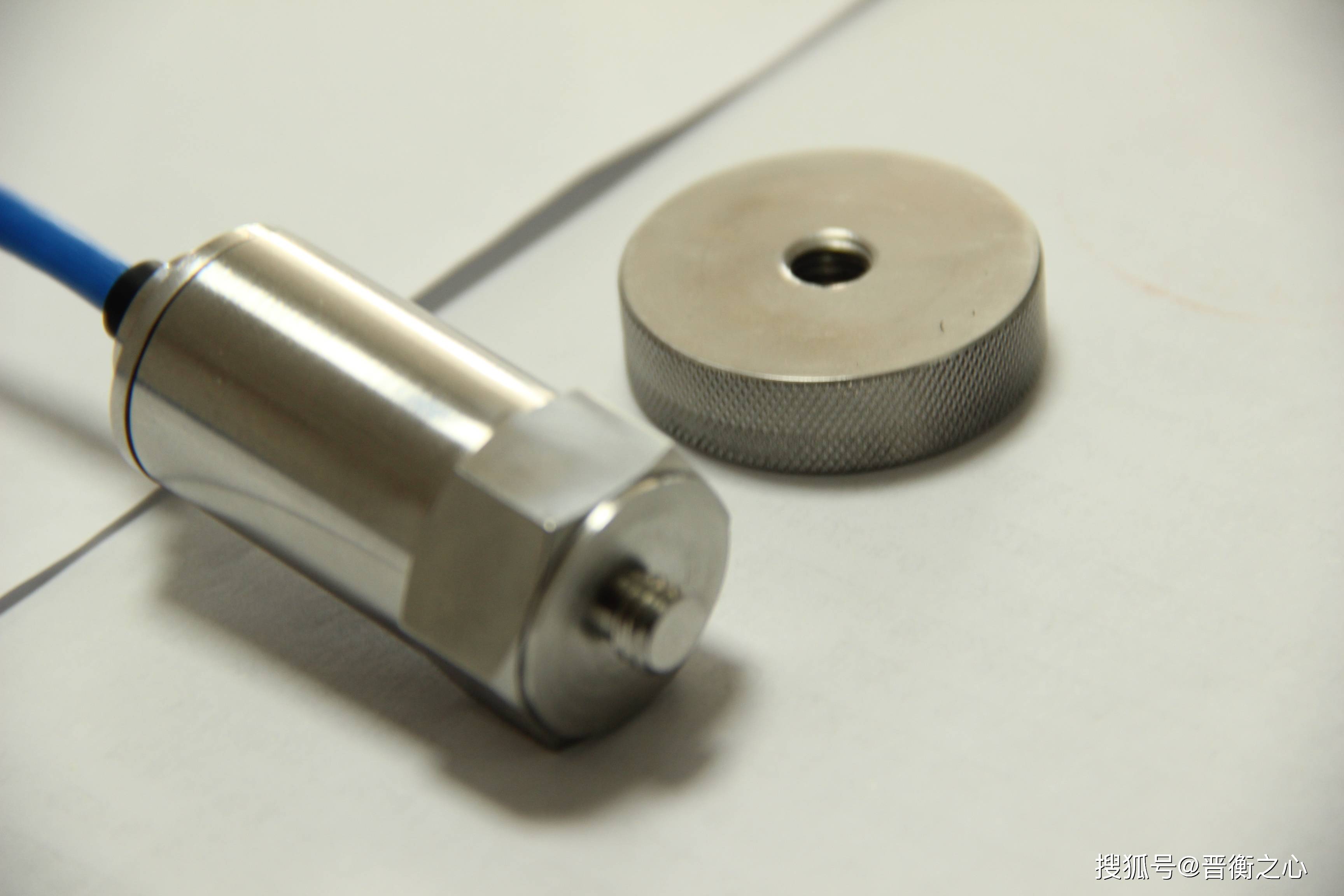

螺栓连接：
最优选择：安装刚度最大，适用于长期监测。
要求：在结构表面开螺纹孔，确保螺栓拧入至少3道螺纹，使用M8或更大螺栓。
磁座安装：
适用场景：临时测量或无法钻孔时。
注意：吸附表面需平整、钢铁材质，避免高温（>90℃）或大振幅导致脱落。
jrhz.info胶粘：
适用场景：无法钻孔的表面。
工艺：用502胶或环氧树脂，胶层薄且均匀，避免高频信号损失。
手持探针：
限制：仅用于临时或低频测量（<1000Hz），误差较大。
2. 安装注意事项
表面处理：
安装面需平整、清洁，去除油污、油漆，确保紧密接触。
方向对齐：
传感器测振方向必须与待测方向一致，避免横向灵敏度误差（如轴向振动误测为径向）。
固定与导线管理：
传感器需牢固固定，导线应固定以避免引入噪声或损坏传感器。
环境因素：
高温：避免传感器直接暴露于高温（如汽轮机轴承），工作温度通常需<120℃。
防潮：户外或潮湿环境需采取防潮措施。
三、标准与制造商建议
1. 国际标准（ISO 10816-1）
要求：
传感器安装在固定元件上，靠近轴承位置，避免柔性结构（如风扇罩）。
测量方向需覆盖径向、轴向和垂直方向，优先选择振动强度大的方向。
安装位置需反映设备振动特性，优先靠近轴承。
使用高刚度安装方式（如螺栓连接），确保信号准确性。
四、总结
电动机振动传感器应优先安装于轴承座或靠近轴承的端盖，方向根据电机类型选择水平或垂直方向，采用螺栓连接或磁座安装，并确保：
安装面平整、清洁；
传感器方向与待测方向一致；
牢固固定，避免松动；
考虑环境因素（高温、防潮）。
通过合理安装，可有效监测电动机振动，提前发现故障，保障设备可靠运行。
