淳泰™ R-104 钛白粉是由科慕公司（The Chemours Company）推出的一款采用氧化法工艺生产的金红石型二氧化钛（TiO₂）颜料。它专为解决高填充色母粒生产中的核心挑战——如何在保持高颜料载量的同时，最大限度地降低对树脂体系熔融流动性的负面影响——而设计。这款产品凭借其独特的表面处理技术和优化的物理化学性质，在高要求的热塑性塑料加工领域，尤其是挤出涂膜、淋膜以及色母粒制造中，展现出卓越的综合性能。

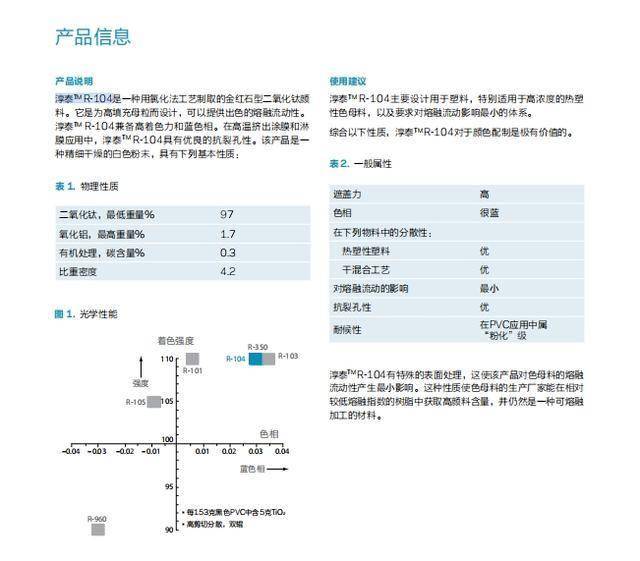

一、核心产品特性与物理指标
R-104 是一种精细干燥的白色粉末，其基础物理性质奠定了高性能的基础：
- 高纯度二氧化钛：最低含量达 97%（重量百分比），确保了优异的颜料性能和化学稳定性。
- 表面处理剂：含有最高 1.7% 的氧化铝（Al₂O₃）和 0.3% 的有机处理（以碳含量计）。这种特殊的表面处理是 R-104 实现优异加工性能的关键。
- 比重密度：为 4.2，符合金红石型二氧化钛的典型特征。
二、卓越的光学与色彩性能
R-104 在光学性能上表现出色：
- 高着色力：提供强大的遮盖和着色能力。
- 蓝色色相：具有“很蓝”的色相，这对于需要明亮、纯净白色的应用或需要特定底色调整的配方至关重要，能帮助抵消基料或加工过程中可能产生的黄相。
- 高遮盖力：显著提升制品的遮盖效果。
三、核心优势：优化的加工性能
R-104 最突出的优势在于其对塑料加工，尤其是高填充色母粒加工流程的显著优化：
jrhz.info- 最小化熔融流动性影响：

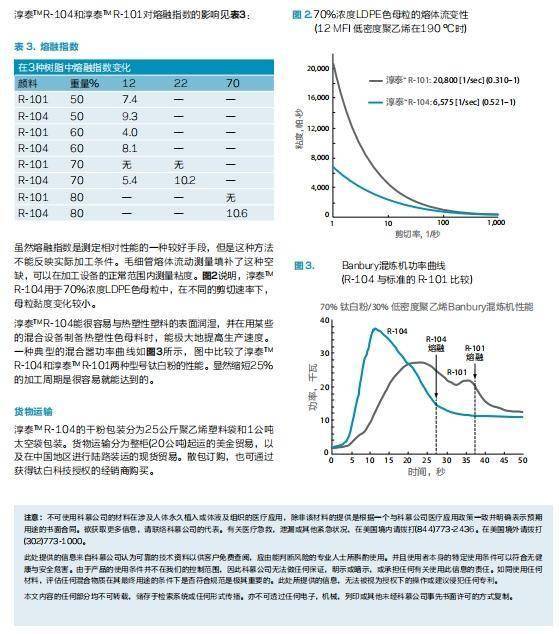

- 熔融指数（MI）数据对比：这是衡量聚合物熔体流动难易程度的重要指标。在相同高填充浓度下，R-104 对树脂熔融指数的降低幅度远小于其对比型号 R-101。例如：
- 在 50% 填充浓度下，R-101 使树脂熔指降至 7.4 g/10min，而 R-104 则保持在更高的 9.3 g/10min。
- 在更具挑战性的 70% 浓度下，R-101 已无法测出熔指（流动性极差），而 R-104 仍能保持 5.4 g/10min 的熔指（在特定测试条件下）。
- 在 80% 超高浓度下，R-104 依然表现出 10.6 g/10min 的可加工熔指，而 R-101 则完全失去流动性。
- 熔体流变性：熔融指数是单点测试，而实际加工涉及不同剪切速率。毛细管流变测试更真实地模拟了加工条件。结果表明，在 70% 浓度的 LDPE色母粒中，R-104 在整个测试的剪切速率范围内（1 - 1000 1/sec），其熔体粘度远低于 R-101。例如，在 20800 1/sec 的高剪切速率下，R-101 母粒粘度高达 0.310 Pa.s，而 R-104 在 6575 1/sec 下粘度仅为 0.521 Pa.s。这清晰地证明 R-104 赋予色母粒更优异的熔体流动性，在高剪切加工（如挤出、注塑）中阻力更小，能耗更低。
- 提高混合效率与产能：
- 优异的表面润湿性使 R-104 能快速与热塑性塑料熔体结合。
- Banbury 混炼机功率曲线：在 70% TiO₂ / 30% LDPE 的混合实验中，使用 R-104 相较于 R-101，其混炼功率曲线峰值更低，且达到熔融均匀状态所需的时间显著缩短，使用 R-104 可以轻松实现加工周期缩短。这不仅意味着更高的生产效率，也降低了单位能耗和生产成本。
- 优异的分散性：
- 在热塑性塑料和干混合工艺中均被评为“优”。良好的分散性是获得均匀颜色、高光泽度和最佳物理性能的前提。
- 优良的抗裂孔性：
- 特别适用于高温挤出涂膜和淋膜应用（如包装材料生产）。在这些高速、高温的加工过程中，R-104 能有效减少薄膜表面出现针孔或裂纹的风险，保障产品质量。
四、关键应用领域
基于其核心设计理念和卓越性能，淳泰™ R-104 钛白粉主要应用于以下领域：
- 高浓度热塑性色母粒：这是其最主要的设计应用。它使得色母粒生产商能够在较低熔融指数的树脂载体（通常成本更低或具有特定性能要求）中实现更高的颜料载量（如 70-80%），同时保证母粒仍具有良好的熔融加工性能和下游应用性。这对于降低母粒成本、提高运输效率和减少下游制品中的载体树脂含量非常有利。
- 对熔融流动性要求苛刻的体系：任何需要在高颜料添加量下仍保持良好加工流动性的热塑性塑料应用均可考虑 R-104，例如：
- 薄壁注塑制品
- 复杂形状的挤出或注塑件
- 高速挤出生产线（如薄膜、纤维、管材）
- 需要高白度、高遮盖力和蓝色相的产品：如高端包装膜、白色家电部件、合成革、户外家具等。
- 挤出涂覆与淋膜：充分利用其优异的抗裂孔性。
五、耐候性与注意事项
- 耐候性：R-104 在 PVC 应用中被评为“粉化”级耐候性。这表明其在 PVC制品中长期户外使用后，表面会逐渐出现二氧化钛粒子析出的粉化现象，这是 PVC 基材降解的常见表现之一。对于需要长期户外耐久性的应用（如PVC型材、硬质PVC板材），应选择科慕公司专门设计的、具有更强耐候稳定性的钛白粉型号（如R-105, R-350等）。
- 重要提示（基于文件声明）：
- 医疗应用限制：科慕公司明确禁止将其材料（包括淳泰™ R-104）用于涉及人体永久植入或与体液及组织接触的医疗应用，除非是根据符合其医疗应用政策并明确规定预期用途的书面合同提供的。使用者务必严格遵守此规定。
- 信息免责：产品信息基于科慕公司认为可靠的数据，但由其客户在自身条件下评估适用性与风险。科慕公司不承担因产品使用而产生的任何明示或暗示的保证或责任。最终用户有责任确保其特定应用条件下的安全性和合规性。
- 医疗应用限制：科慕公司明确禁止将其材料（包括淳泰™ R-104）用于涉及人体永久植入或与体液及组织接触的医疗应用，除非是根据符合其医疗应用政策并明确规定预期用途的书面合同提供的。使用者务必严格遵守此规定。
- 信息免责：产品信息基于科慕公司认为可靠的数据，但由其客户在自身条件下评估适用性与风险。科慕公司不承担因产品使用而产生的任何明示或暗示的保证或责任。最终用户有责任确保其特定应用条件下的安全性和合规性。
六、包装与供应
淳泰™ R-104 提供以下标准包装：
- 25 公斤聚乙烯内衬袋。
- 1 公吨太空袋（吨袋）。
货物运输方式包括：
- 整柜运输（起运量通常为 20 公吨），适用于国际贸易（如美元结算）。
- 中国地区陆路装运的现货贸易。
- 散包订购可通过科慕公司授权的钛白粉经销商进行。
货物运输方式包括：
结论
淳泰™ R-104 钛白粉代表了针对高填充色母粒市场挑战的一种高效解决方案。其核心价值在于通过精心的表面处理和配方设计，在保持金红石型钛白粉固有的高着色力、高遮盖力和蓝色相优势的同时，革命性地降低了对树脂熔融流动性的负面影响。实测数据（熔融指数、流变曲线、混炼功率曲线）有力证明了其在超高填充浓度（70-80%）下仍能维持优异的加工流动性，并能显著提升混炼效率（缩短周期达 25%），同时保障了在高要求加工（如挤出涂膜）中的抗裂孔性。对于色母粒生产商和需要在高颜料添加量下优化加工性能的塑料制品商而言，R-104 是提升生产效率、降低综合成本并确保最终产品品质的强有力工具。当然，用户在选择时需充分考虑其耐候等级（尤其在户外PVC应用）并严格遵守产品信息中的使用限制，特别是关于医疗应用的严格规定。
