在能源、化工、海洋工程等众多领域，金属材料常处于高温高压的复杂环境中，其耐腐蚀性能直接关系到设备的安全性和使用寿命。高温高压腐蚀试验通过模拟实际苛刻工况，深入研究金属材料的腐蚀行为和机制，为材料的合理选择与防护提供科学依据。
一、试验原理
金属材料在高温高压环境下的腐蚀本质上是一种化学反应过程，主要以电化学腐蚀和化学腐蚀两种形式发生。电化学腐蚀基于金属表面形成的微小原电池，当金属与电解质溶液接触时，由于金属表面不同部位的电极电位差异，形成阳极和阴极区域。阳极金属发生氧化反应，失去电子变成金属离子进入溶液，导致金属腐蚀；阴极区域则发生还原反应，通常是溶液中的氧化性物质得到电子。例如，在高温高压的含盐水溶液中，钢铁材料表面的杂质、晶格缺陷等部位会形成微小的原电池，加速钢铁的腐蚀。
化学腐蚀则是金属与周围环境中的化学物质直接发生化学反应。在高温高压条件下，金属与氧气、硫化物、卤化物等发生反应，生成相应的金属氧化物、硫化物、卤化物等腐蚀产物。如在石油化工的高温高压反应装置中，金属材料可能与硫化氢气体反应，生成硫化亚铁等腐蚀产物，造成金属材料的腐蚀破坏。
二、常见试验方法

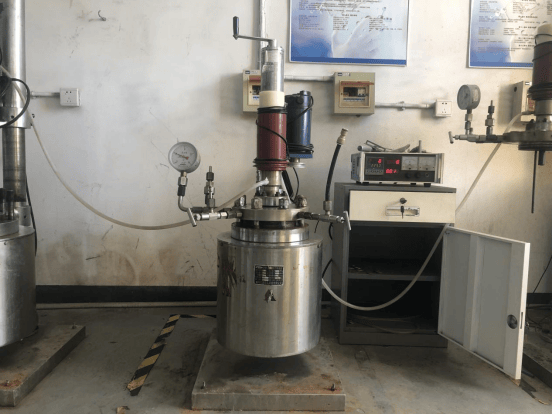

（1）高温高压釜试验
高温高压釜是最常用的试验设备之一。将金属试样放入特制的高压釜内，加入模拟实际工况的介质，如含有各种腐蚀性气体、液体的溶液。通过加热系统和压力控制系统，将高压釜内的温度和压力调节至设定值，使试样在高温高压环境下与介质充分接触。试验过程中，定期取出试样进行观察和分析，测量试样的腐蚀速率、腐蚀产物成分和组织结构变化等。例如，在研究不锈钢在高温高压含氯离子溶液中的腐蚀性能时，可将不锈钢试样置于高压釜中，通入一定浓度的氯化钠溶液，并将温度升至150℃，压力维持在5MPa，持续试验数天或数周后，对试样进行检测分析。
（2）原位监测试验
原位监测试验能够实时获取金属材料在高温高压腐蚀过程中的动态信息。常用的原位监测技术包括电化学原位监测和光学原位监测等。电化学原位监测通过在高压釜内安装电化学传感器，实时测量金属试样的电极电位、极化曲线等电化学参数，从而分析金属的腐蚀过程和机制。光学原位监测则利用显微镜等光学设备，通过特殊的观察窗口，对高压釜内的试样进行实时观察，监测腐蚀产物的形成和生长过程、金属表面形貌的变化等。例如，利用原位拉曼光谱技术，可以实时分析腐蚀产物的成分和结构变化，为深入理解腐蚀机制提供详细信息。
jrhz.info（3）模拟实际工况试验
为了更真实地反映金属材料在实际工程中的腐蚀情况，还可以进行模拟实际工况试验。根据具体的工程应用场景，构建模拟装置，尽可能地还原实际的温度、压力、介质组成、流动状态等条件。例如，在海洋工程领域，模拟深海高温高压环境下金属材料的腐蚀试验，需要在试验装置中模拟海水的成分、盐度、温度、压力以及海水的流动状态等因素，通过长时间的试验，评估金属材料在实际海洋环境中的耐腐蚀性能。
三、影响试验结果的因素
（1）温度和压力
温度和压力对金属材料的腐蚀速率和腐蚀机制有着显著影响。一般来说，温度升高会加速化学反应速率，使金属的腐蚀速率增加。同时，温度的变化还可能改变腐蚀产物的结构和性质，影响其对金属的保护作用。压力的增加会提高气体在溶液中的溶解度，促进某些化学反应的进行，从而影响腐蚀过程。例如，在高温高压的二氧化碳-水体系中，随着温度和压力的升高，二氧化碳在水中的溶解度增大，与金属反应生成碳酸盐的速率加快，导致金属的腐蚀加剧。
（2）介质成分
介质中的化学成分是影响金属腐蚀的关键因素。不同的离子、气体和有机物等对金属的腐蚀行为有着不同的影响。例如，氯离子具有很强的穿透能力，容易破坏金属表面的钝化膜，加速金属的局部腐蚀，如点蚀和缝隙腐蚀；硫化物会与金属反应生成金属硫化物，降低金属的强度和韧性；溶解氧的存在会促进金属的吸氧腐蚀，尤其是在中性或碱性介质中。此外，介质的酸碱度（pH值）也会影响金属的腐蚀行为，在酸性介质中，金属通常发生析氢腐蚀，而在碱性介质中，腐蚀机制则有所不同。
（3）金属材料本身的性质
金属材料的化学成分、组织结构和表面状态等因素也会影响其在高温高压环境下的耐腐蚀性能。不同的合金元素对金属的耐腐蚀性有着不同的影响，例如，铬元素能够在金属表面形成致密的氧化膜，提高金属的耐氧化性和耐腐蚀性；镍元素可以增强金属在复杂介质中的耐蚀性能。金属的组织结构，如晶粒大小、相组成等，也会影响腐蚀过程。细小的晶粒和均匀的组织结构通常有利于提高金属的耐腐蚀性。此外，金属表面的粗糙度、清洁度以及是否存在表面处理层等，都会影响金属与介质的接触情况，进而影响腐蚀速率。
四、试验结果的分析与应用
（1）分析方法
试验结束后，需要对金属试样进行全面的分析，以获取有关腐蚀行为和机制的信息。常用的分析方法包括宏观观察和微观分析。宏观观察主要通过肉眼或放大镜观察试样的表面形貌，判断腐蚀的类型，如均匀腐蚀、局部腐蚀等，并测量试样的腐蚀失重，计算腐蚀速率。微观分析则利用扫描电子显微镜（SEM）、透射电子显微镜（TEM）、X射线衍射仪（XRD）、能谱仪（EDS）等分析仪器，对腐蚀产物的成分、结构和形貌进行深入研究，分析金属材料的组织结构变化，从而揭示腐蚀机制。
（2）应用场景
高温高压腐蚀试验结果在材料研发、工程设计和设备维护等方面具有重要的应用价值。在材料研发领域，通过试验可以评估不同金属材料在特定环境下的耐腐蚀性能，为开发新型耐腐蚀材料提供数据支持。在工程设计中，根据试验结果选择合适的金属材料和防护措施，如采用耐腐蚀合金、涂层防护、阴极保护等方法，提高设备的可靠性和使用寿命。在设备维护方面，试验结果可以帮助判断设备的腐蚀状况，制定合理的维护计划，预防设备因腐蚀而发生故障和事故。
五、补充案例
在冀东油田的柳北区块，这是二氧化碳驱的先导试验区块。自2011年下半年实施二氧化碳驱后，该区块油藏温度在93-116℃，油藏压力约30MPa，CO₂体积分数为0.11%-99%，CO₂分压为0.001-13.29MPa。从2012年起，因腐蚀严重而检泵的油井逐年增多，大量油管因腐蚀报废。为探究原因，相关人员采用现场常用的4种油套管钢进行高温高压腐蚀试验。在密闭高温高压釜中，用高纯氮气除氧2小时后，升温至40-110℃不同目标温度，通入CO₂至预定压力，调节转速让试片线速率达0.2m/s，腐蚀168小时。试验结束后分析发现，随着温度升高，N80、P110、3Cr、5Cr这4种材料的腐蚀速率先增后减，N80、P110、5Cr在90℃时腐蚀速率最大，3Cr钢在80℃时最大。在腐蚀产物方面，不同温度下4种钢材表面腐蚀产物的形态、分布及成分各有不同，如80℃时，N80、P110试样表面生成致密结晶状FeCO₃；3Cr试样发生台地腐蚀，外层腐蚀产物厚重且有脱落；5Cr试样腐蚀产物覆盖不均且有破损。该案例充分说明，通过高温高压腐蚀试验能有效探究实际工程中金属材料的腐蚀问题，为后续选材和防护提供依据。

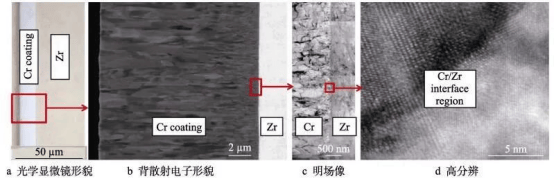

再如，上海交通大学核科学与工程学院等机构对铬涂层锆合金包壳开展研究。锆合金虽广泛用于核反应堆包壳材料，但福岛核事故后，其在高温下与水快速氧化的风险受到关注。铬基涂层因高温抗氧化等性能成为改进包壳材料的研究热点。研究发现，在核电站正常运行注氢维持低腐蚀电位时，铬涂层表面形成致密Cr₂O₃氧化膜，抗腐蚀性能提升。但当溶解氧水平增加，如在停堆化学演变等情况时，铬及其氧化物面临溶解问题。实验表明，Cr在不同温度和溶解氧条件下溶解速率差异显著，在360℃引入300ppbDO时，Cr涂层氧化/溶解速率大幅上升，Zr基体腐蚀速率对DO水平不敏感；在除氧环境中，Cr涂层稳定性高，而300ppbDO会使涂层长时间暴露后快速腐蚀、溶解甚至剥落。该研究揭示了铬涂层在不同环境下从稳态到场辅助溶解到完全溶解的变化机理，对铬涂层锆合金包壳在压水堆的工程应用意义重大。
六、总结
金属材料的高温高压腐蚀试验综合考量了多种复杂因素对金属腐蚀的影响。从试验原理来看，电化学腐蚀和化学腐蚀交织作用；试验方法涵盖高温高压釜试验、原位监测试验以及模拟实际工况试验，各有优势与适用场景；影响因素包含温度、压力、介质成分以及金属材料自身性质；试验结果分析方法多样，应用场景广泛。补充的实际案例，如冀东油田油套管钢和核反应堆包壳材料的研究，进一步凸显了高温高压腐蚀试验在解决实际工程问题、推动材料优化升级方面的关键作用。通过深入开展此类试验，能够为金属材料在高温高压环境下的安全、高效应用筑牢根基，助力相关产业持续稳定发展。
