一、应用场景：多场景覆盖，精准感知设备隐患
- 开关柜监测
- 核心问题：柜体内部放电易引发绝缘故障。
- 技术方案：部署 暂态地电压/超声波（TEV/AE）二合一传感器，实时捕捉柜体表面暂态地电压信号及内部超声波放电脉冲，诊断准确率达 90% 以上。
- 意义：避免传统停电检测的运维中断，实现带电状态下的连续监测。
- GIS（气体绝缘开关设备）与变压器
- 挑战：封闭结构导致缺陷难以定位。
- 解决方案：采用 特高频（UHF）传感器 监测电磁波信号，结合 温度传感器 跟踪热点异常，通过多维度数据对比分析放电类型。
- 优势：UHF 技术穿透性强，可识别 GIS 腔体内局部放电；边缘计算网关实时诊断，减少数据传输延迟。
- 电力电缆
- 痛点：电缆接头放电易引发火灾。
- 创新应用：配置 高频（HFCT）传感器 检测电缆屏蔽层电流脉冲，结合 温度传感器 监控接头温升，实现早期火灾预警。
二、无线局放监测传感器产品特点
- 可在电网设备带电运行情况下进行现场安装和维护，不影响电网设备运 行和供电可靠性；
- 智能传感器采用微型化、模块化、高性能、低功耗设计，内置电池容量 可支持工作 6 年以上；
- 多种局部放电监测手段：UHF、AE、TEV、温度等；
- “有线有源 ”、“无线无源 ”等多种部署方案；
- 传感器支持国网输变电设备物联网传感器数据通信规约、loraWAN 等多 种无线通信规约；
- 搭载电力设备状态智能监测系统软件，完备的数据分析功能，可自由选 择时间、参数、多测点的历史趋势分析以及横向对比分析；同时集成监 测数据智能诊断算法，诊断准确率达 90%以上；
- 智能监测系统支持就地部署、云端部署以及私有化部署，可实现 365×
- 24 的稳定运行；
- 具备传感器和监测网关具备边缘计算功能，根据各参数历史数据综合判 断进行预警、告警、正常诊断；
- 基于 Spring-Cloud 微服务架构开发，具备快速接入其它监测数据能力。
局放监测无线传感器特点
三、组网架构
云平台：电力设备状态智能监测系统，是可接入智能网关和各类智能传感器、 储存监测数据、对数据进行智能分析，并提供预警告警的管理软件。系统包含站 点总览、监测数据分析、预警告警管理、监测仪器管理、档案管理、用户中心以 及系统管理等功能模块，通过 MQTT/Modbus等协议接入监测数据，利用诊断算法、 多维度对比分析等功能，实现监测数据的分析研判、设备状态的智能诊断。
监测网关：局放智能在线监测网关是一款集温度传感器、局放传感器工作状 态的监测，报警提示和输出，事件记录及数据记录于一体的智能网关设备。
智能传感器：根据不同型号配置不同类型的传感器，主要有超声波(AE)暂态 地电压(TEV)传感器、特高频(UHF)传感器、温度传感器。用于接收局部放电产生 的一系列声波信号、电磁信号、电流信号、温度参数。

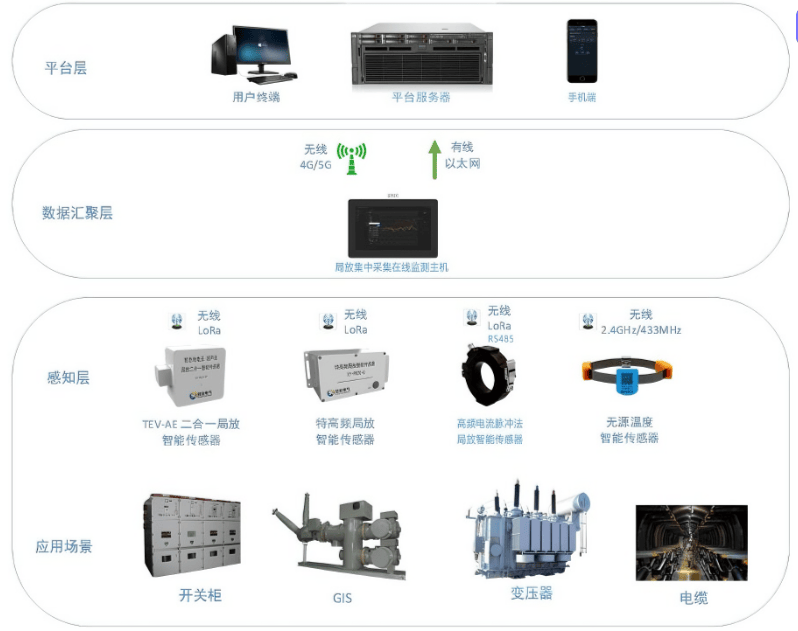

系统拓扑图
四、产品选型建议
可根据用户需求及所测设备，选配不同的传感器。

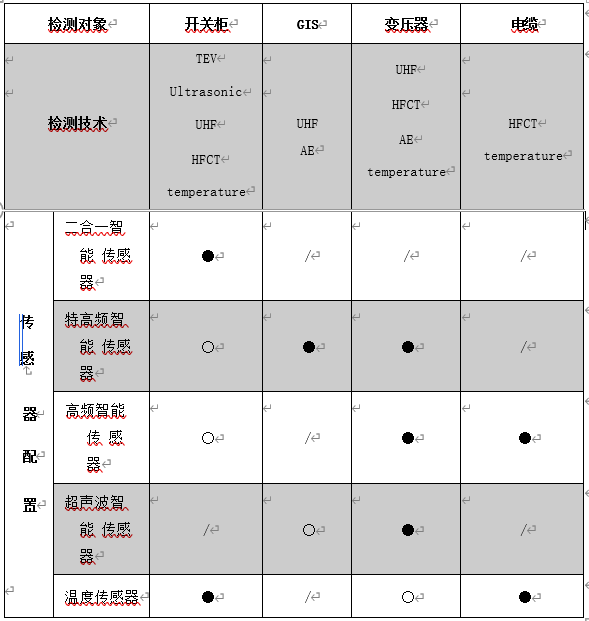

产品选型

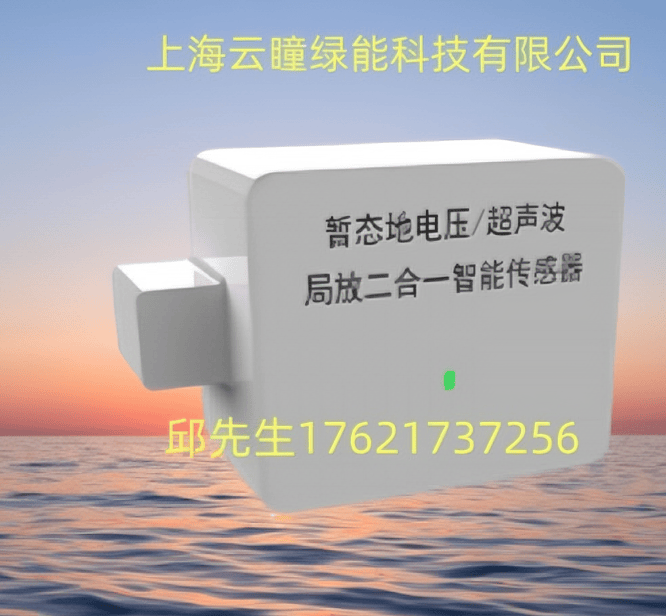

无线局放监测传感器
五、技术核心
- “无线无源”技术革新
- 独创微型化传感器设计，以 “无线无源”方案 解决高压设备布线难题，显著降低安装复杂度
- 多协议兼容生态
- 传感器支持国网输变电物联网规约、LoRaWAN 等协议，实现与现有电力物联体系无缝对接
- 智能诊断算法优势
- 通过 PRPS/PRPD 放电图谱分析结合频率分量诊断，有效区分环境干扰与真实放电，提升预警准确性。
六、行业价值：从“事后抢修”到“主动预防”
云瞳绿能科技的无线局放监测系统已形成 “感知-诊断-决策”闭环：
- 安全价值：避免突发停电、设备烧损及人身伤害事故；
- 经济价值：减少非计划停运损失，延长设备寿命；
- 运维革新：系统支持私有化/云端部署（图 6 网络架构），为电网数字化转型提供标准化工具。
上海云瞳绿能科技有限公司提供完善的无线局放监测解决方案，助力新型电力系统安全运行的智能化。
