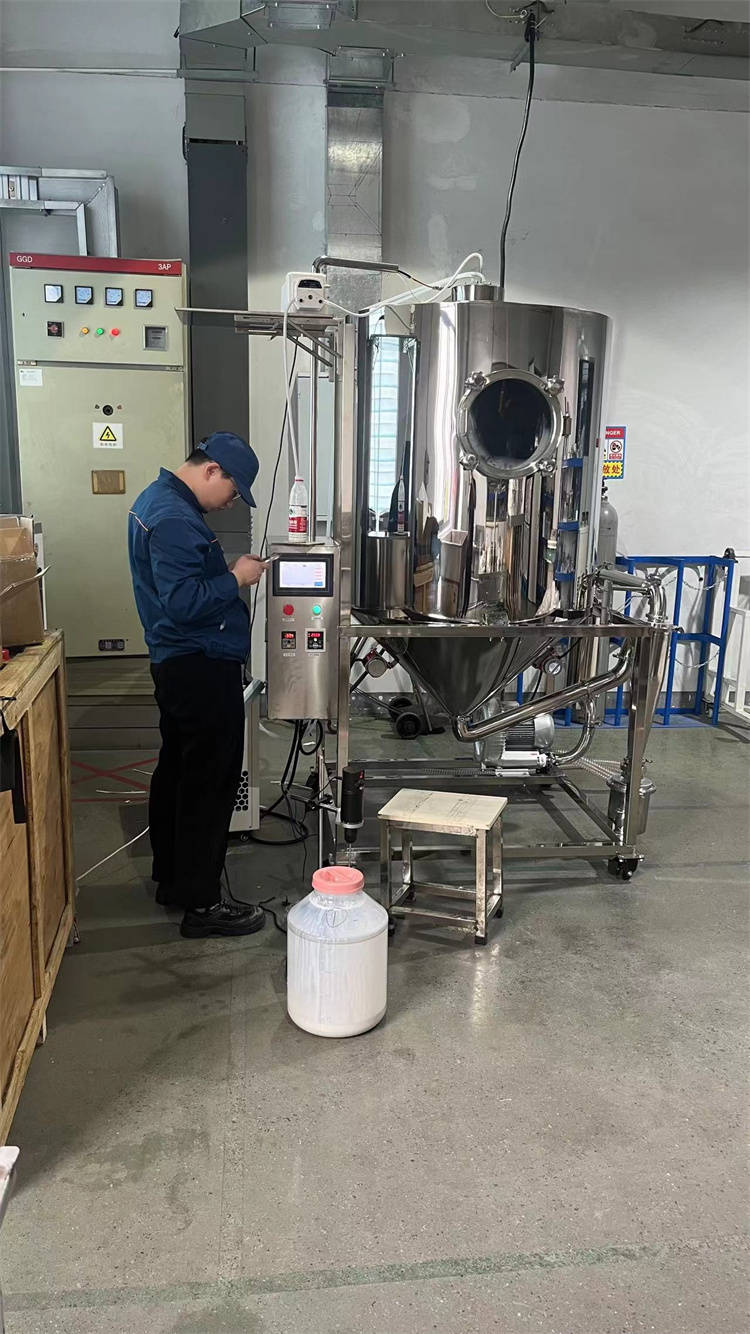

余热回收在小喷雾干燥机中的应用主要通过 热交换器 回收废气中的热量,用于预热进风空气或辅助干燥,实现节能减排。以下是具体应用方式:
热量回收方式
预热进风空气:通过热交换器将废气余热用于加热进入干燥塔的冷空气,减少加热能耗。例如,食品干燥行业将废气引入新鲜空气入口处的热交换器,预热后的空气再进入干燥塔,提升效率。 12
物料预热:部分工艺中,利用废气直接对物料进行初步加热,再进入干燥塔,降低总能耗。 2
节能效果
回收利用废气余热可减少15-30%的能源消耗,尤其在需要预热空气或辅助干燥的场景中效果显著。 13
设备要求
需配备热交换器及管道系统,将废气引导至指定位置进行热量交换。 2
实际应用中需结合物料特性、工艺需求和设备配置综合设计回收方案。
余热回收技术在小喷雾干燥机中的应用,能够显著降低能耗(通常节能15%~30%),同时提升系统稳定性。以下是具体实施方案及关键技术细节:
1. 余热回收的适用场景
- 高温排风浪费:小喷雾干燥机排风温度通常为80~120℃,直接排放导致热能损失。
- 高能耗痛点:电加热型小设备能耗占比可达60%~80%,余热回收经济性显著。
- 连续生产需求:适合每天运行>8小时的工况,回收装置投资回报期约6~18个月。
2. 主流余热回收技术对比
技术方案原理图示适用机型节能效果成本热管换热器气-气换热,无动力微型/实验室机型15%~20%低(0.5~2万)板式换热器气-气/气-液高效换热中小型生产设备20%~25%中(2~5万)热泵系统低温热源升级再利用高精度控温设备25%~30%高(5~10万)蓄热式燃烧周期性存储释放热量燃气加热型设备30%+较高
jrhz.info3. 典型系统集成方案
(1) 热管换热器+进风预热
- 优势:零运行功耗,免维护
- 案例:某实验室喷雾干燥机,进风预热至65℃后,电加热能耗降低18%
(2) 板式换热器+料液预热
- 关键参数:
- 换热效率≥70%
- 料液粘度需<500cP(否则易堵塞)
- 效果:料液每升高10℃,干燥速率提高12%
4. 关键技术要点
- 防堵塞设计:
- 排风侧加装旋风除尘(粉末浓度>5g/m³时必需)
- 换热器流道宽度≥3mm(针对含颗粒废气)
- 露点控制:
- 热侧出口温度需高于露点10℃以上(防止结露腐蚀)
- 湿度敏感物料需加装转轮除湿(如制药应用)
- 智能控制:
- # 简化的PID控制逻辑示例
- def heat_recovery_control():
- while True:
- T_exhaust = read_exhaust_temp() # 排风温度
- T_fresh = read_fresh_air_temp() # 新风温度
- if T_exhaust - T_fresh > 40: # 温差阈值
- adjust_damper(OPEN_10%) # 增加换热流量
- else:
- activate_bypass() # 启用旁路
5. 经济效益分析(以5kg/h处理量为例)
项目常规运行加装余热回收电耗(kWh/kg)1.20.9(-25%)年运行成本*¥86,400¥64,800投资成本-¥35,000回收期-16个月
*按年运行7200小时,电价¥1.2/kWh计算6. 特殊应用场景
- 纳米材料干燥:
- 采用热泵辅助回收(温度控制精度±2℃)
- 需增加PTFE防腐涂层(应对酸性废气)
- 食品级生产:
- 全不锈钢316L换热器
- 必须配置CIP清洗接口
7. 实施步骤建议
- 热审计:测量排风温度曲线(至少3个生产批次)
- 选型计算:
- text
- 复制
- 下载
- 所需换热量Q = V×ρ×Cp×ΔT
- (V:风量m³/h, ρ:空气密度, Cp:比热容, ΔT:可利用温差)
- 系统集成:
- 保留原加热系统作为备用
- 增加差压传感器监测换热器堵塞
- 验证测试:
- 对比干燥曲线(有无回收系统)
- 检测粉末残留水分标准差
常见问题解决方案
- 问题1:换热器结垢
- 方案:每月用5%柠檬酸循环清洗(食品级设备用纯水冲洗)
- 问题2:风压失衡
- 方案:在换热器前后加装压力平衡阀
- 问题3:回收热量过剩
- 方案:设置三通阀分流至其他工艺(如纯水加热)
通过合理选择余热回收方案,小喷雾干燥机可显著降低运行成本,同时提高系统热效率。实际应用中建议先进行小试,再逐步优化系统参数。
