蓝牙协议分析仪能检测哪些问题？

蓝牙协议分析仪是调试蓝牙设备、验证协议合规性及解决通信问题的核心工具，能够检测从物理层到应用层的全链路问题。以下是其可检测的主要问题类型及具体场景分析：

协议分析仪

一、物理层（PHY Layer）问题

1. 信号质量与干扰

• 检测内容：
• RSSI（接收信号强度📶）：识别信号衰减或遮挡（如设备距离过远、金属障碍物阻挡）。
• SNR（信噪比）：判断是否存在外部干扰（如Wi-Fi、微波炉、其他蓝牙设备同频干扰）。
• 频偏（Frequency Offset）：检测时钟稳定性（如晶振偏差导致通信失败）。
• 典型场景：
• 蓝牙耳机连接不稳定，分析仪显示RSSI波动超过-70dBm（正常范围：-40dBm至-90dBm）。
• 智能家居设备在特定位置频繁断连，发现SNR低于10dB（建议值>20dB）。

2. 调制与编码错误

• 检测内容：
• 调制方式（GFSK/π/4-DQPSK/8-DPSK）：验证设备是否按规范选择调制方式（如BLE 2Mbps需使用8-DPSK）。
• 编码效率（LE Coded PHY的S=2/S=8）：检查低功耗设备是否正确使用长距离编码。
• 符号错误率（SER）：定位物理层解码失败原因（如信号畸变、滤波器设计缺陷）。
• 典型场景：
• BLE 5.0设备无法实现2Mbps速率，分析仪显示实际使用1Mbps GFSK调制。
• 户外传感器在50米距离断连，发现未启用S=8编码导致信号衰减过大。

二、链路层（Link Layer）问题

1. 连接建立与维护

• 检测内容：
• 连接参数（Interval/Latency/Timeout）：验证设备是否协商合理参数（如连接间隔15ms±1.25ms）。
• 链路层事件（CONN_PARAM_REQ/RSP）：捕获参数更新请求及响应，分析失败原因（如超时、NACK）。
• 链路丢失（Disconnection Event）：定位断连原因（如MIC错误、监督超时、用户主动断开）。
• 典型场景：
• 蓝牙音箱播放卡顿，分析仪显示频繁出现“Link Layer Supervision Timeout”（建议调整连接间隔或增加Latency）。
• 智能手表与手机连接后自动断开，捕获到“Remote User Terminated Connection”事件（需检查手机端逻辑）。

2. 数据包传输错误

• 检测内容：
• CRC校验失败：统计数据包重传率（如BLE重传率>5%可能存在干扰）。
• MIC（消息完整性检查）错误：检测数据篡改或加密问题（如密钥不匹配导致MIC验证失败）。
• Flow Control违规：检查设备是否遵守链路层流控规则（如主设备发送超过从设备缓冲区大小的数据）。
• 典型场景：
• 蓝牙键盘输入延迟高，分析仪显示大量数据包因CRC错误重传。
• 文件传输中断，捕获到“LL_ENC_AES_CCM_ERR”事件（加密模块故障）。

三、主机控制器接口（HCI Layer）问题

1. 命令与事件处理

• 检测内容：
• HCI命令超时：检测控制器未响应主机命令（如LE Create Connection命令超时）。
• 事件顺序错误：验证事件是否按协议顺序发送（如LE Connection Complete应在LE Create Connection之后）。
• 参数错误：检查HCI命令参数是否超出范围（如连接间隔最小值低于设备支持值）。
• 典型场景：
• 蓝牙模块初始化失败，分析仪显示“HCI_Reset"命令未收到"Command Complete"事件。
• 扫描设备列表为空，捕获到"LE Set Scan Parameters"命令参数错误（如扫描类型无效）。

2. 资源管理问题

• 检测内容：
• 缓冲区溢出：统计HCI数据包丢弃次数（如Host Number of Completed Packets事件异常）。
• 连接数限制：检查设备是否达到最大连接数（如BLE 4.2最多支持8个同时连接）。
• 典型场景：
• 蓝牙网关同时连接多个设备时数据丢失，分析仪显示"ACL Data Packet"因缓冲区满被丢弃。
• 无法建立新连接，捕获到"Max Number of Connections Reached"错误事件。

四、逻辑链路控制与适配协议（L2CAP Layer）问题

1. 信道管理

• 检测内容：
• 信道配置错误：验证MTU（最大传输单元）是否协商一致（如BLE默认MTU=23字节，可扩展至251字节）。
• 信道关闭原因：定位信道异常终止原因（如重组超时、流控违规）。
• 典型场景：
• 蓝牙音频断续，分析仪显示L2CAP信道因"Reassembly Timeout"关闭（需优化重传机制）。
• 大文件传输失败，捕获到"MTU Exchange Failed"事件（双方MTU不匹配）。

2. 流量控制

• 检测内容：
• 信用值（Credits）管理：检查设备是否按信用值机制发送数据（如从设备信用值为0时主设备继续发送导致丢包）。
• 典型场景：
• 蓝牙打印机🖨️卡纸，分析仪显示L2CAP信道因"Flow Control Violation"关闭（主设备未等待信用值更新）。

五、属性协议（ATT）与通用属性配置文件（GATT）问题

1. 服务与特征访问

• 检测内容：
• ATT操作错误：捕获错误响应（如"Attribute Not Found"、"Insufficient Authentication"）。
• GATT服务发现：验证设备是否正确暴露服务（如UUID 0x180D对应心率服务）。
• 通知/指示丢失：检查CCCD（客户端特征配置描述符）是否启用（如未写入0x0001导致无通知）。
• 典型场景：
• 智能手环数据无法同步到手机，分析仪显示ATT层返回"Invalid Handle"错误（服务UUID不匹配）。
• 蓝牙温度计无更新，捕获到"GATT Client Characteristic Configuration"未配置通知。

2. 并发访问冲突

• 检测内容：
• 多主设备竞争：检测多个主机同时访问同一特征导致的冲突（如手机和手表同时连接耳机）。
• 典型场景：
• 双设备连接时蓝牙耳机控制失灵，分析仪显示ATT请求因"Busy"状态被拒绝。

六、安全层（Security Manager）问题

jrhz.info

1. 配对与加密

• 检测内容：
• 配对失败原因：定位错误阶段（如Pairing Failed事件中的"Passkey Entry Failed"）。
• 加密密钥长度：验证是否使用足够强度的密钥（如BLE要求128位AES加密）。
• MITM防护：检查是否启用安全连接（如SC=1时要求椭圆曲线加密）。
• 典型场景：
• 蓝牙门锁无法配对，分析仪显示"Pairing Failed: Confirm Value Failed"（需检查用户输入确认值是否正确）。
• 数据传输被窃听，捕获到"Encryption Change"事件显示未启用加密（需配置LTK）。

七、应用层（Application Layer）问题

1. 协议实现缺陷

• 检测内容：
• 自定义协议违规：检查设备是否遵守应用层协议规范（如SPP协议需按帧格式传输数据）。
• 状态机错误：验证设备状态转换是否符合预期（如蓝牙音箱未处于"Connected"状态时接收播放命令）。
• 典型场景：
• 蓝牙遥控器部分按键无效，分析仪显示应用层未处理特定按键的HID报告（Report ID=0x05未注册）。
• 车载蓝牙系统崩溃，捕获到应用层发送非法指令导致协议栈溢出。

2. 性能瓶颈

• 检测内容：
• 吞吐量分析：计算实际数据速率（如BLE 2Mbps模式下理论吞吐量1.4Mbps，实际需达80%以上）。
• 延迟测量：统计端到端延迟（如音频传输延迟应<150ms）。
• 典型场景：
• 蓝牙游戏手柄🎮️操作延迟高，分析仪显示从按键按下到主机接收事件耗时200ms（需优化GATT通知间隔）。

八、跨层问题定位技巧

1. 时间关联分析：

• 同步显示物理层（RSSI）、链路层（连接事件）和应用层（GATT通知）时间轴，定位问题根源（如信号衰减导致连接中断，进而引发应用层重连）。

1. 协议状态机回溯：

• 捕获完整状态转换序列（如BLE从"Standby"到"Advertising"再到"Connected"），检查是否存在非法跳转。

1. 对比测试：

• 使用已知正常设备作为参考，对比协议交互差异（如正常设备发送"LE Connection Update"命令，问题设备未发送）。

九、工具选择建议

• 入门级调试：
• Frontline Test Protocol Analyzer：支持BLE/BR/EDR，提供基础解码和错误统计。
• 专业级分析：

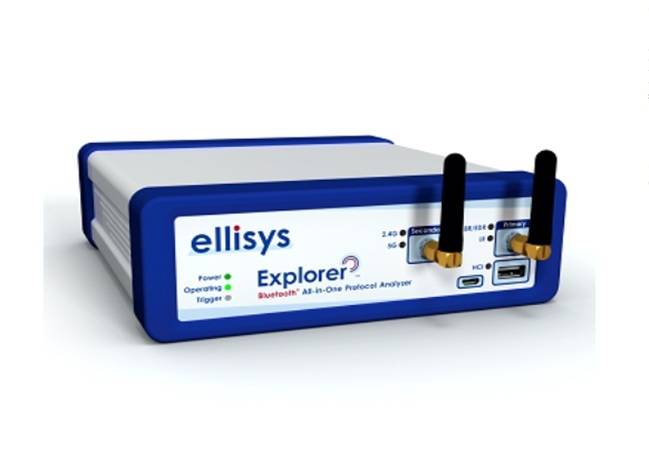

• Ellisys Bluetooth Explorer：支持多协议同步分析（如蓝牙+Wi-Fi），具备深度协议解码和自动化测试。
• Teledyne LeCroy Protocol Analyzer：提供电气层分析（如眼图、频偏），适合硬件调试。
• 开源工具：
• Wireshark + Ubertooth/Nordic Sniffer：低成本方案，但功能有限（如仅支持BLE广告包捕获）。

总结

蓝牙协议分析仪可检测的问题覆盖从信号干扰到应用逻辑的全链路，关键在于结合协议层级逐步排查。例如：

1. 连接不稳定：先检查物理层RSSI/SNR，再分析链路层连接参数，最后验证HCI命令处理。
2. 数据丢失：从L2CAP信用值管理到ATT操作错误，逐层定位丢包原因。
3. 安全漏洞：通过Security Manager事件日志，检查配对流程和加密密钥管理。

通过系统化的协议分析，可显著缩短蓝牙设备开发周期，提升产品稳定性。
