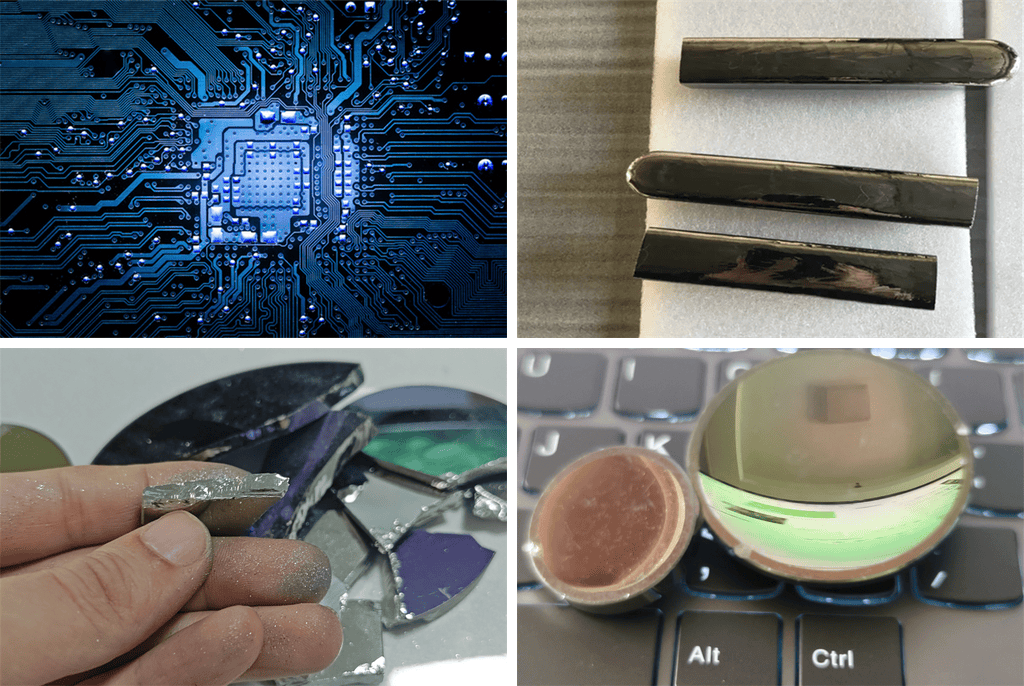

在当今科技飞速发展的时代，半导体材料宛如现代电子工业的基石，支撑着各个领域的技术革新与产业升级。单晶锗，作为一种极为重要的半导体材料，凭借其高电子迁移率和低电阻率等卓越特性，在光纤通信和红外光学等高端领域占据着不可或缺的地位。在光纤通信中，单晶锗制成的光学器件能够实现高效的光信号传输和处理，确保信息在全球范围内快速、准确地传递；在红外光学领域，单晶锗的红外透过性能优异，被广泛应用于红外热成像仪、红外望远镜等设备中，为军事侦察、安防监控、医疗诊断等提供了强大的技术支持。
单晶锗生产工艺：精密流程铸就卓越品质
单晶锗的生产工艺犹如一场精心编排的科技盛宴，每一个环节都紧密相连、至关重要，主要包括原料准备、晶体生长、加工与提纯以及检测与包装等关键步骤。
原料准备：奠定品质基石

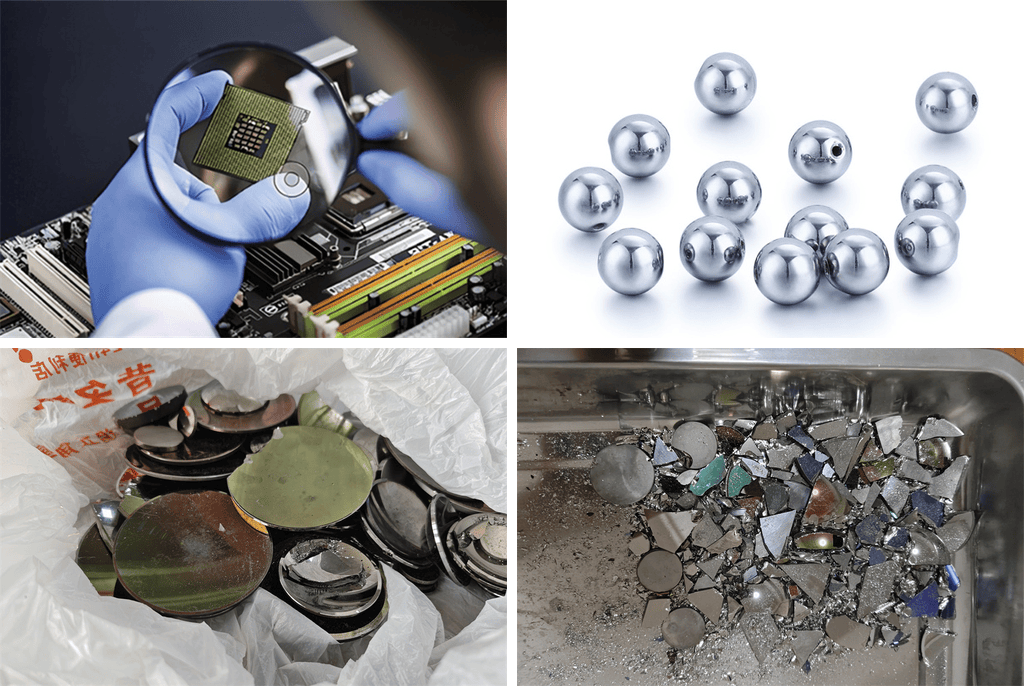

原料准备是单晶锗生产的第一步，其质量直接影响到后续产品的性能。通常，锗的原料来源广泛，包括锗矿石、含锗的煤灰以及锗加工废料等。对于从矿石中提取锗，需要经过复杂的选矿、破碎、磨矿等物理处理过程，将矿石中的锗富集到一定程度。然后，采用化学方法，如酸浸、碱浸等，将锗从矿石中溶解出来，形成含锗溶液。接着，通过沉淀、萃取、离子交换等一系列化学分离和提纯技术，去除溶液中的杂质，得到高纯度的锗化合物，如四氯化锗或二氧化锗，为后续的晶体生长做好准备。
晶体生长：科技魔法孕育晶体精灵
晶体生长是单晶锗生产的核心环节，就像是一场神奇的魔法，将无序的锗原子有序地排列成完美的晶体结构。目前，常用的晶体生长方法有直拉法（Czochralski法）和区域熔炼法（Zone Melting法）。

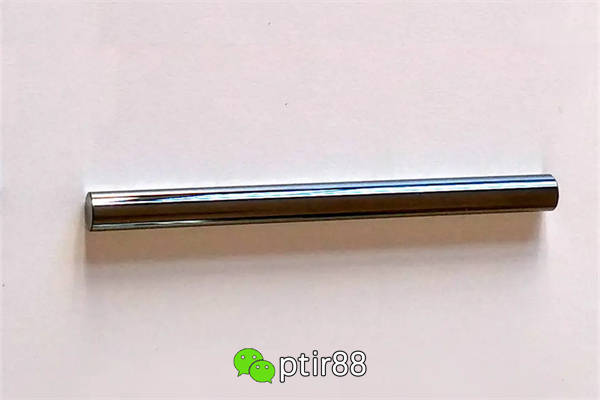

直拉法是一种较为成熟的晶体生长技术，其过程类似于“拔丝”。首先，将高纯度的锗原料放入石英坩埚中，在高温下加热熔化形成锗熔体。然后，将一根精心制备的锗籽晶缓慢浸入熔体中，通过控制温度和拉速，使籽晶逐渐旋转上升，锗原子在籽晶表面按照特定的晶格结构有序生长，最终形成一根圆柱形的单晶锗棒。
区域熔炼法则是利用热源在锗棒上形成一个狭窄的熔区，通过移动热源使熔区沿着锗棒缓慢移动。在移动过程中，杂质会在熔区和固体界面处发生分凝，随着熔区的移动，杂质被逐渐带到锗棒的一端，从而实现锗的提纯和单晶生长。这种方法能够获得纯度极高的单晶锗，但设备复杂，成本较高。
加工与提纯：精雕细琢追求极致纯净
经过晶体生长得到的单晶锗棒还需要进行进一步的加工和提纯，以满足不同应用领域的需求。首先，对单晶锗棒进行切割、研磨和抛光等机械加工，将其加工成所需尺寸和形状的锗片或锗锭。在加工过程中，需要严格控制加工参数，避免引入新的杂质和缺陷
