制造『工程师』问：字符制作做不出来或制作不良的几种情况，你知道几种？

字符的作用：方便组装贴片，确定元器件位置，也方便后期维修查找。以及产品名称、UL认证、生产周期等标识的印制。

字符制作做不出来或制作不良的几种情况

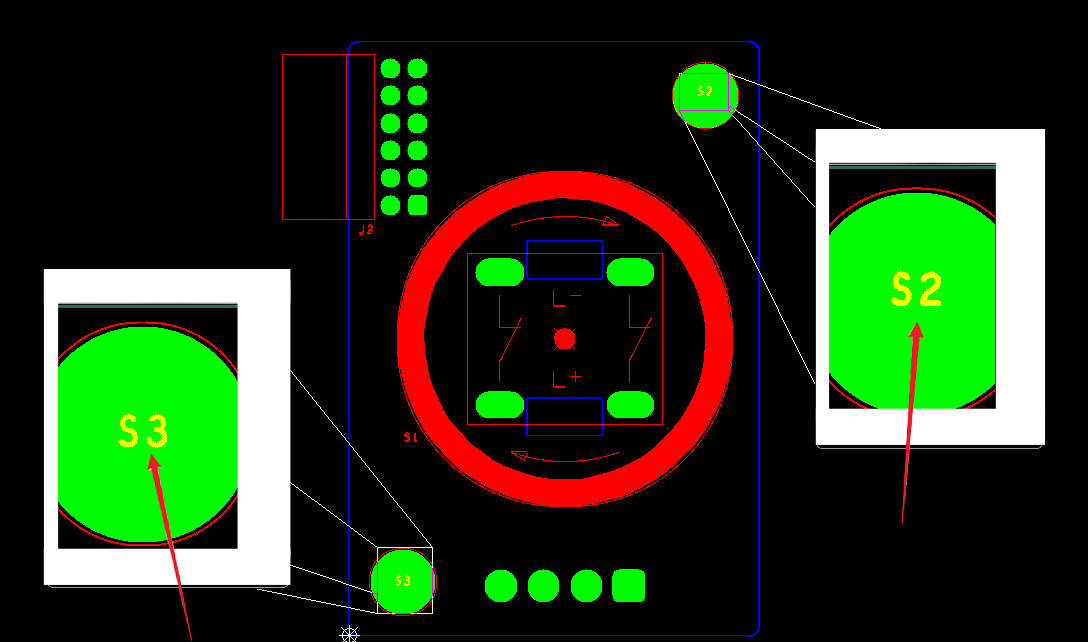

1.如图，箭头所示字符号在焊盘上，而且无空间移动，可能出现成品字符残缺，进而导致组装焊接困难的情况。

2.字符完全在过孔上焊盘上，如按图制作后期会影响焊接质量，甚至导致焊盘不可焊。一般建议移开来印出。

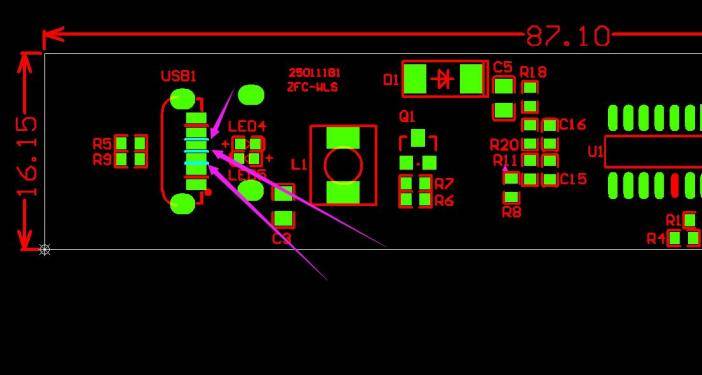

3.如附图所示IC间距太小，焊盘之间的字符条做不出来。

jrhz.info

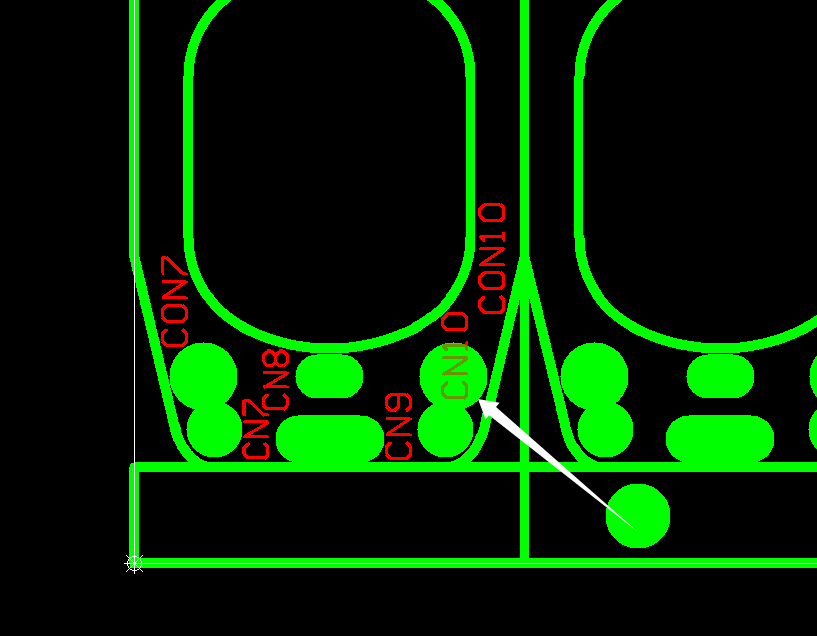

4.字符接触或重叠，导致丝印模糊，组装元器件时无法辨别对应焊盘，可能导致元器件贴错。

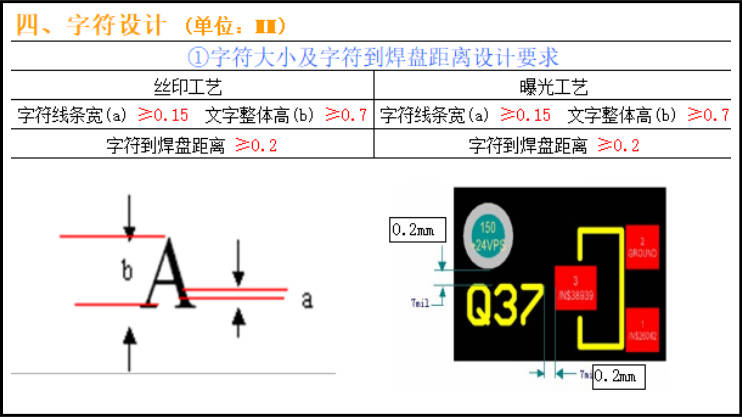

下面是中信华生产制程合适的字符尺寸，供您参考。当然啦，（当您在下单时勾选了“需要确认资料”）在确认生产文件时，文件有问题我们『工程师』也会及时向您咨询确认，提供处理建议。
