FPC连接器（柔性印刷电路连接器）作为电子设备中的关键互连元件，正在智能终端微型化浪潮中扮演核心角色。一部旗舰『智能手机』内部可能集成多达15个FPC连接器，它们如同设备的“柔性神经”，在有限空间内实现屏幕、摄像头、指纹模组等部件的可靠连接。本文将从结构分类切入，揭示FPC连接器如何通过创新设计满足智能终端的严苛需求。
FPC连接器按结构可分为三大类型，各自对应不同的应用场景。翻盖式FPC连接器通过金属翻盖产生下压力固定排线，常见于『智能手机』显示屏模组，如iPhone 14中连接OLED屏的0.4mm间距连接器，可承受10万次开合测试；垂直插拔式FPC连接器采用ZIF（零插拔力）设计，用于空间受限的折叠屏转轴区域，『三星Galaxy』 Z Flip5的铰链部位便采用此类连接器，厚度仅0.8mm；板对板FPC连接器则通过柔性电路跨接两块PCB，在TWS耳机充电仓中实现主板与无线🛜充电线圈的互连，耐弯折次数超过5万次。
FPC连接器的微型化突破推动着智能终端形态革新。当前最先进的0.2mm间距FPC连接器，其触点宽度仅0.1mm，相当于人类头发丝的直径。某国产『折叠屏手机』通过采用微型化FPC连接器，将转轴处线束厚度从2.4mm压缩至1.1mm，使整机折叠缝隙缩小40%。在TWS耳机领域，FPC连接器的轻量化（单个重量＜0.03g）和超薄特性（＜0.3mm），助力实现耳机单体5g以下的极致重量。

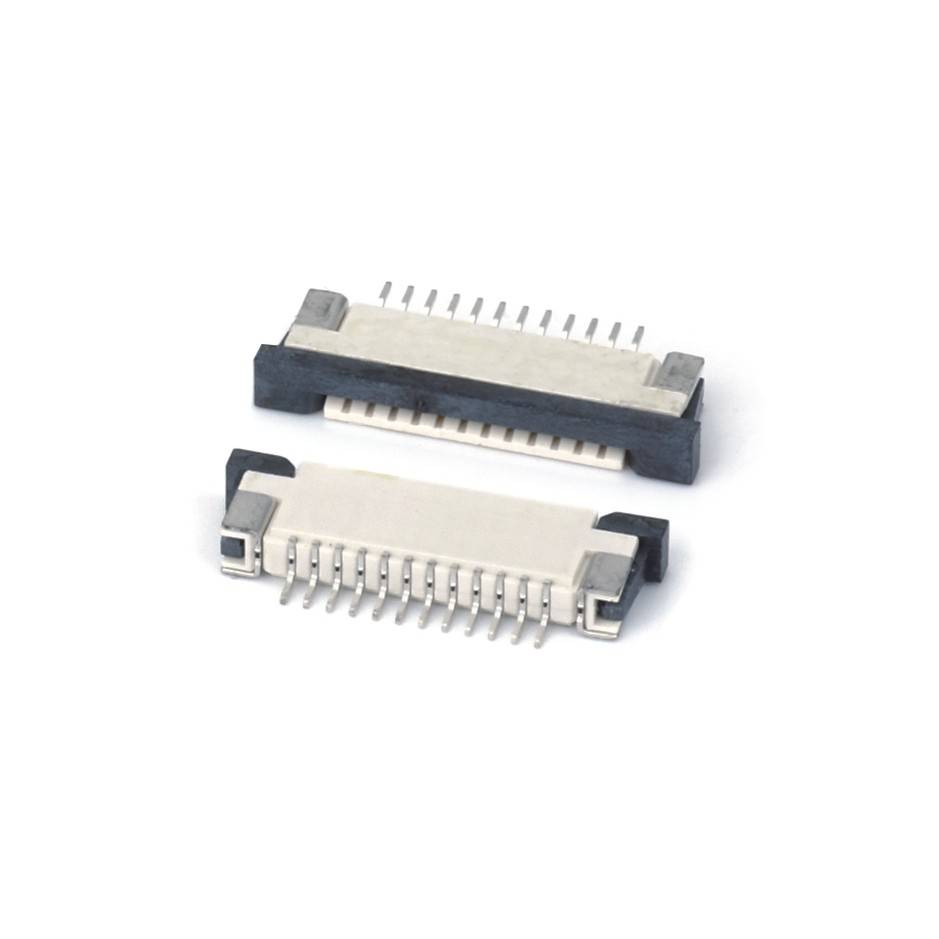

FPC连接器
FPC连接器的高可靠性设计应对着智能终端的严苛工况。为适应『折叠屏手机』的动态弯折，特殊结构的FPC连接器在1.5mm弯曲半径下仍能保持导通，其秘密在于：采用延展性达25%的铜合金基材，配合“波浪形”走线布局释放应力。某实验室测试显示，优化后的FPC连接器在-30℃~85℃温度循环中，接触电阻波动控制在5%以内，远超行业标准的15%限值。
FPC连接器在5G时代的性能升级尤为关键。毫米波天线模组要求连接器在38GHz频段的插入损耗＜0.5dB/mm，这推动LCP（液晶聚合物）基板FPC连接器的普及。苹果AirTag的UWB天线就采用此类连接器，其介电常数（Dk）低至2.9，比传统PI基材降低信号损耗30%。同时，耐高温FPC连接器（可承受260℃回流焊）正加速取代传统线束，助力手机主板SMT全自动化生产。
FPC连接器的未来将向功能集成化方向发展。华为已申请专利的“多功能FPC连接器”，在单一柔性电路上集成电源、高速数据和光学信号通道；特斯拉则在研发可拉伸300%的FPC连接器，用于未来汽车电子织物座椅。随着封装技术演进，FPC连接器有望与『芯片』直接集成，最终实现“连接即电路”的革命性突破。
从智能手表到AR眼镜👓，从医疗内窥镜到卫星通讯设备，FPC连接器正以惊人的结构创新力，持续突破电子设备的设计边界。当您下一次折叠手机或佩戴无线🛜耳机时，请留意那些隐藏在精密机身中的柔性连接器——它们虽不起眼，却是智能时代最坚韧的“技术韧带”。
