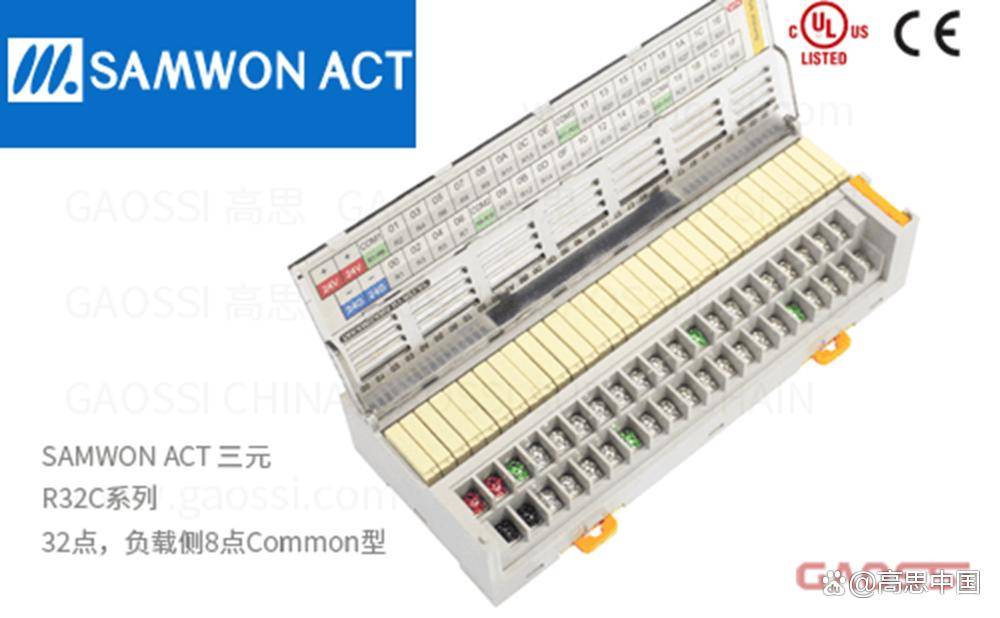

SAMWON 三元 继电器终端 R32C-YNT

SAMWON ACT 三元 R32C系列 继电器终端 R32C-YNT

▊ 概要

高思（GAOSSI®）专业供应韩国三元ACT（SAMWON ACT，삼원액트）品牌继电器终端（Relay Terminal）R32C系列R32C-YNT、R32C-YPT、R32C-YNT-UL、R32C-YPT-UL、R32C-NS5A-40P、R32C-PS5A-40P、R32C-YNT-V、R32C-YPT-V、R32C-YNT-VU、R32C-YPT-VU、R32C-NS5A-V、R32C-PS5A-V等产品，应用在汽车、光伏、机床、冲床/压力机、车辆、钢铁、建筑、机械设备、电气设备、电子、通讯、医疗器械等行业。

—— ◇ ——

SAMWON ACT 三元 R32C系列 继电器终端 R32C-YNT

jrhz.info ▊ 型号

高思（GAOSSI®）专业供应以下系列型号产品：

SAMWON ACT 三元 R32C系列 继电器终端 R32C-YNT 型号

▊ 规格

SAMWON ACT 三元 R32C系列 继电器终端 R32C-YNT 规格参数

SAMWON ACT 三元 R32C 系列继电器终端 R32C-YNT是一款专为工业控制场景设计的高密度继电器模块，结合了高效保护、紧凑设计和便捷维护等核心优势。以下是其特点的详细解析：

SAMWON 三元 继电器终端 R32C-YNT

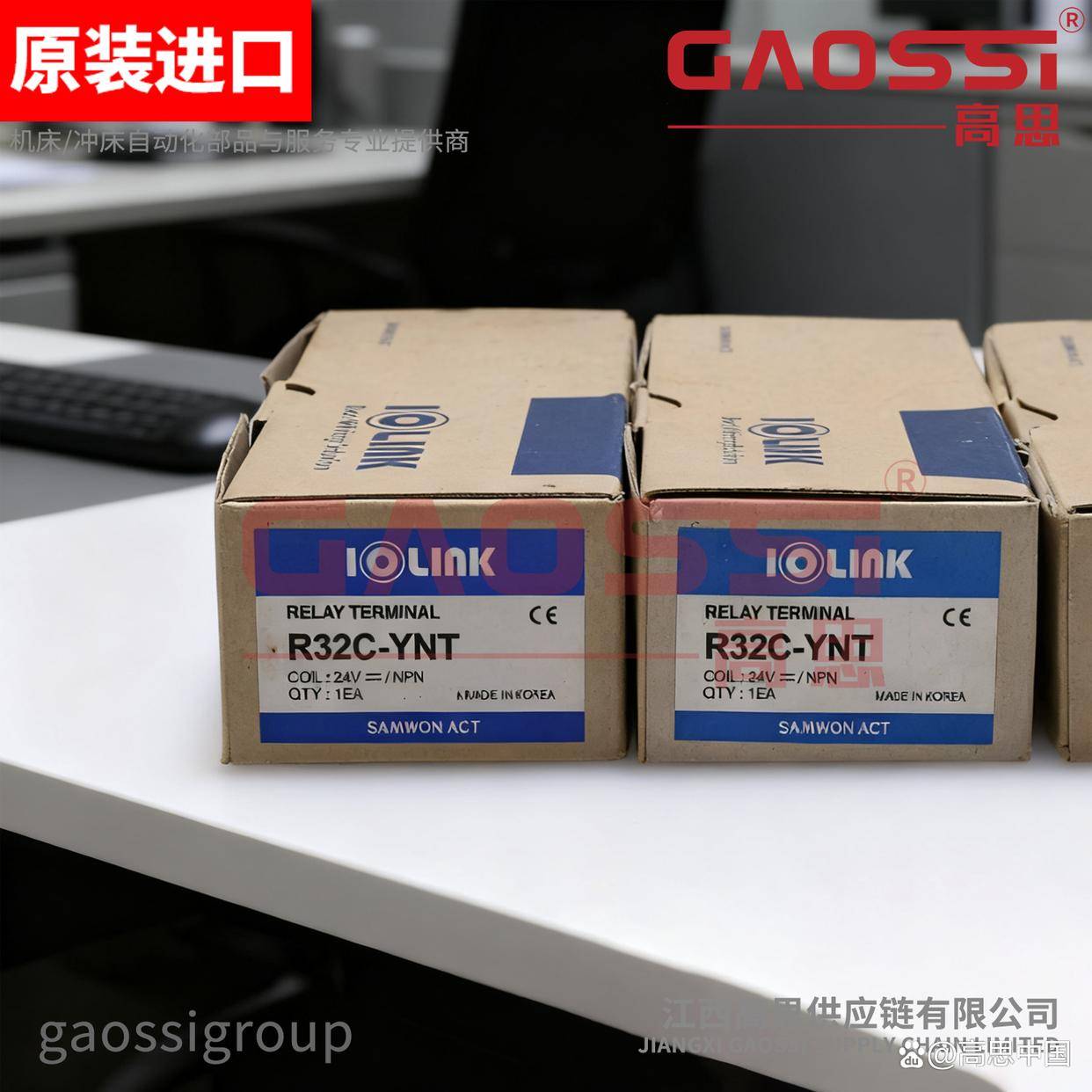

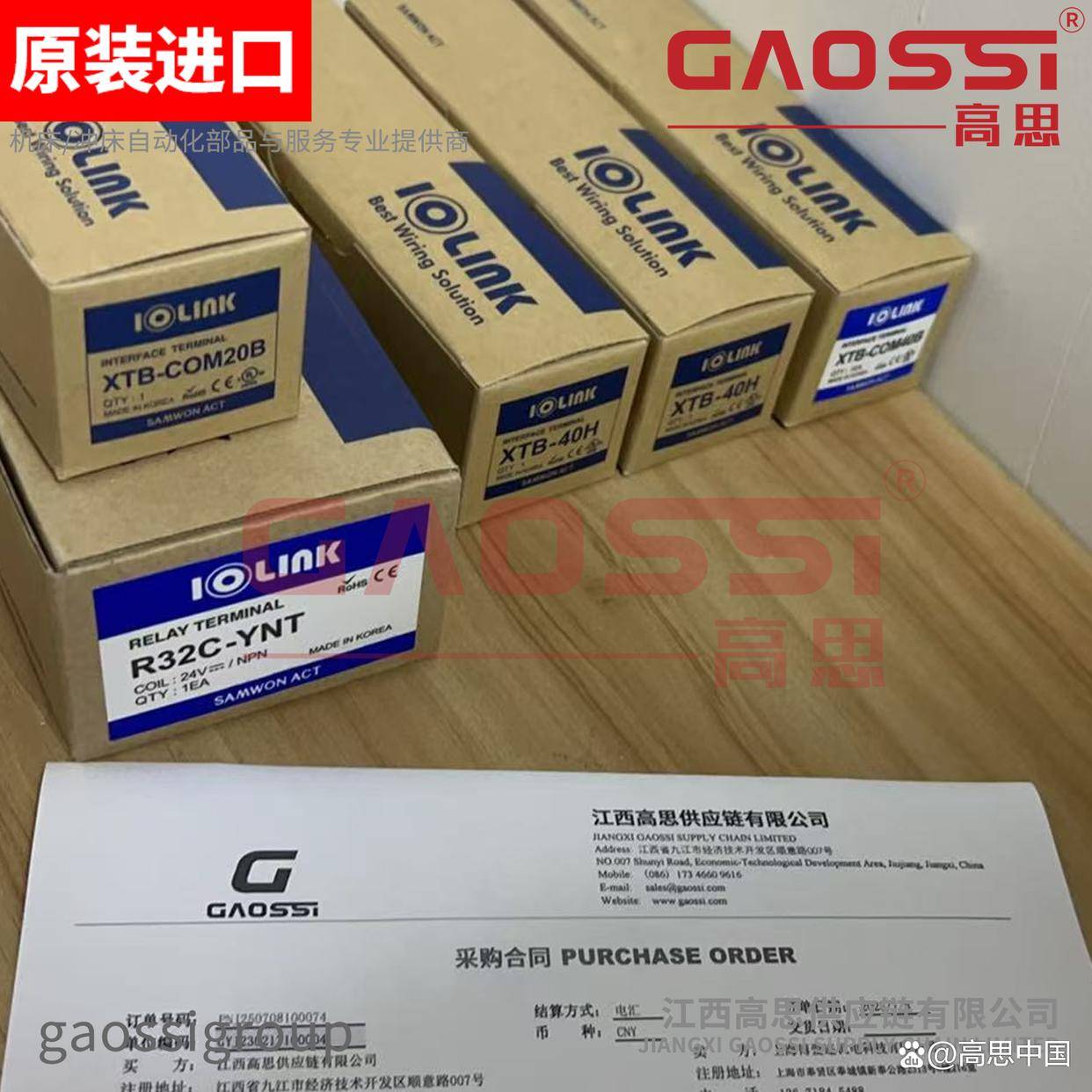

SAMWON ACT 三元 R32C系列 继电器终端 R32C-YNT 出货实物图

一、双型号设计：兼顾耐用性与经济性

R32C 系列提供两种型号选择：高寿命型（如 R32C-YPT-V）和经济型（R32C-YNT）。

• 高寿命型：内置压敏电阻（Varistor），适用于频繁启停感性负载的严苛环境（如电机、电磁阀），触点寿命可达 30 万次以上（AC250V/2A 感性负载）。
• 经济型（R32C-YNT）：未配置压敏电阻，成本更低，适合对负载要求较低的一般性控制场景（如信号灯、小型接触器），触点寿命仍满足工业标准（AC250V/2A 阻性负载下约 10 万次）。

二、压敏电阻保护：强化触点可靠性

高寿命型号（如 R32C-YPT-V）在继电器触点两端并联压敏电阻，通过以下机制提升稳定性：

1. 浪涌抑制：当感性负载断电产生反电动势时，压敏电阻瞬间导通（响应时间 < 25ns），将过电压能量泄放至地线，防止触点电弧侵蚀。
2. 寿命延长：实测表明，压敏电阻可使触点寿命提升 3 倍以上，尤其在 AC250V/2A、cosΦ=0.4 的感性负载下表现显著。
3. EMC 优化：减少电磁干扰，避免对周边敏感设备（如 PLC、传感器）造成误动作。

三、稳定与便利：从设计到操作的全面升级

1. 紧凑结构与安装灵活性

• 35mm DIN 导轨 + 螺丝双模式安装：可快速卡入导轨或固定于机柜面板，适应不同空间需求。
• 超薄尺寸：模块尺寸仅 174mm(W) × 70mm(D) × 39.5mm(H)，在 32 点继电器终端中体积最小，节省控制柜空间。

可视化状态监控

• 双色 LED 指示灯：每个通道配备黄色 LED，实时显示触点通断状态（亮：闭合；灭：断开），便于快速排查故障。

免工具维护

• 内置拆卸工具：通过专用杠杆设计，10 秒内即可完成继电器更换，无需螺丝刀或额外工具。
• 弹簧夹式端子：支持单手接线，兼容 AWG22~16 线缆，压线牢固且易于操作。

公共端集成化

• 8 触点公共端设计：减少外部配线复杂度，支持多通道电源共享，降低接线错误风险。

四、安全设计：多重认证与防护

1. 电气安全认证

• CE 认证：符合欧盟低电压指令（LVD）和电磁兼容性（EMC）要求，确保在欧洲市场的合规性。
• UL94 V-0 阻燃外壳：采用防火材料，遇明火时自熄，防止火灾蔓延。
• 耐电压测试：线圈与触点间可承受 AC2500V/1 分钟 耐压测试，绝缘电阻 >100MΩ，有效隔离高低压回路。

机械防护

• IP20 防护等级：防止灰尘和异物侵入，适用于普通工业环境。
• ：PCB 完全包裹，避免触点短路风险，适应振动或粉尘较多的场景。

五、兼容性与扩展性：适配主流控制系统

1. PLC 无缝连接

• 预配置电缆：标配多种型号电缆（如 C40HF-10PB-1、PF40-10SA-1），支持直接连接三菱、欧姆龙、西门子等主流 PLC，减少配线工作量。
• 接口标准化：采用 MIL-STD-1553B 40 芯连接器，确保信号传输稳定性和抗干扰能力。

模块化扩展

• 支持级联：可通过扩展接口连接多个 R32C 模块，实现 64 点以上的高密度控制，满足大型自动化系统需求。

六、典型应用场景

1. 工业自动化生产线

• 控制电磁阀、接触器等设备，实现物料搬运、加工流程的自动化。
• 压敏电阻保护可应对频繁启停的电机或气动系统。

能源与电力系统

• 在配电柜中作为中间继电器，隔离高电压 / 大电流回路，保护控制电路安全。
• 支持远程监控，通过 PLC 实现电力设备的集中管理。

智能家居与楼宇自动化

• 集成到智能控制系统，实现灯光、空调、门禁等设备的分时控制与场景联动。
• 紧凑尺寸适合安装于配电箱或弱电箱内。
