膨胀夹具如何显著减少工件变形？
在机械加工（尤其是车削、磨削）中，夹持力导致的工件变形是影响加工精度（圆度、圆柱度）和表面质量的关键问题。膨胀夹具（如膨胀芯轴、膨胀套筒）之所以能有效减少这种变形，核心在于其独特的夹持方式和由此产生的优异应力分布：
1.均匀的径向夹持力：
*传统夹持方式（如三爪卡盘、虎钳）通常通过几个离散的点或小面积施加夹持力。这会导致局部应力高度集中。工件在这些接触点处被强力挤压，产生局部塑性变形（压痕），同时远离夹持点的区域则相对自由。

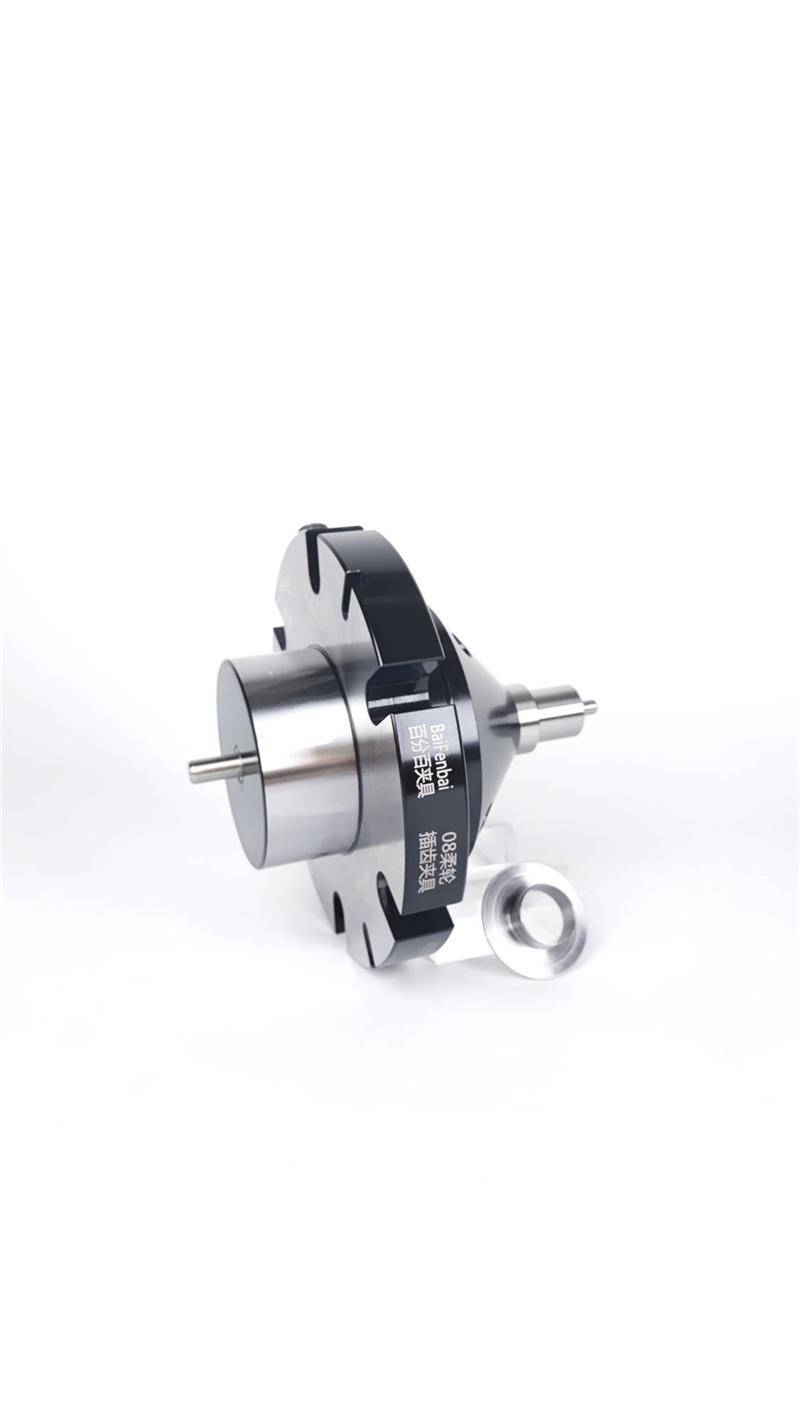

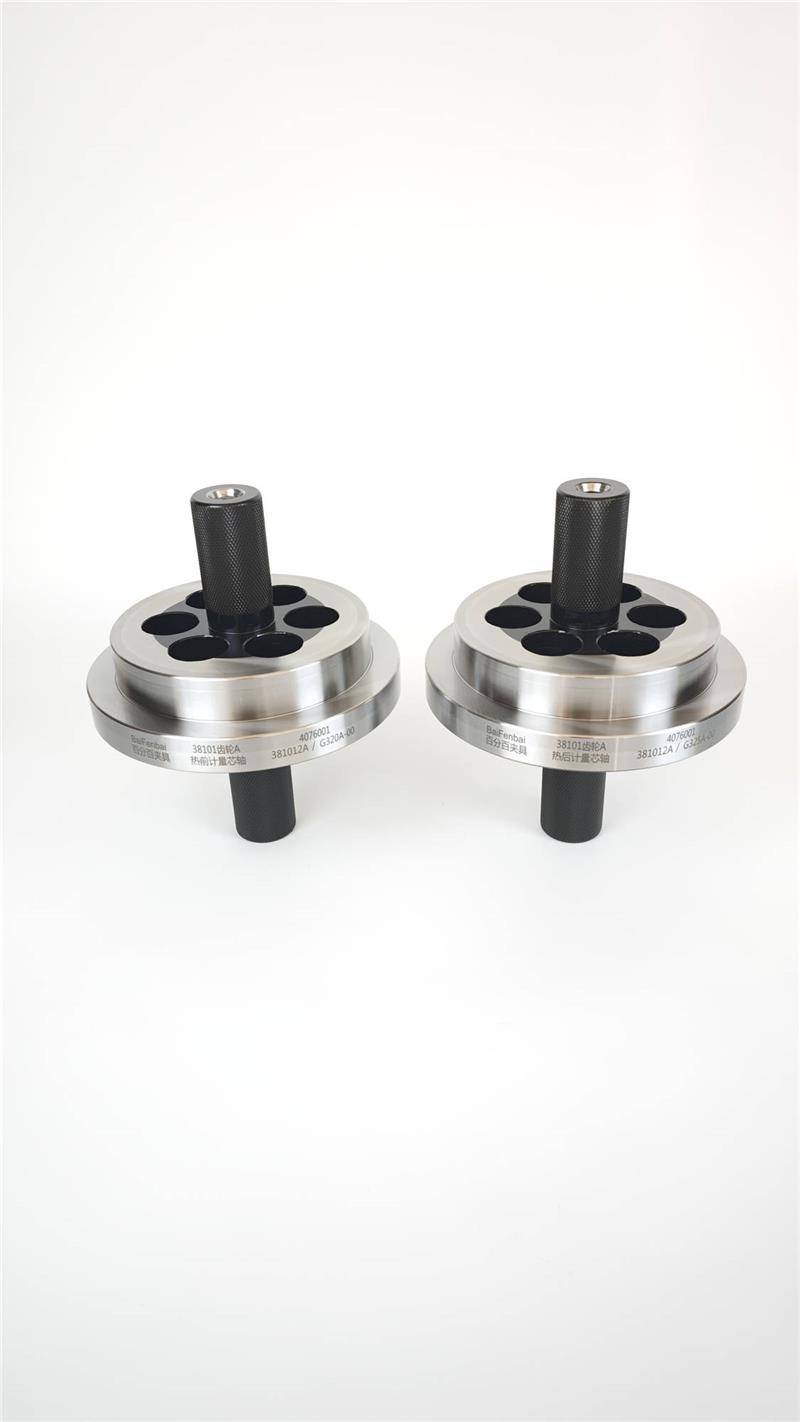

*膨胀夹具则完全不同。它通过内部机构（如锥度配合、液压、气动或机械膨胀）使夹持面（通常是圆柱形或锥形）均匀地向外膨胀。这个膨胀面与工件的内孔（或外圆，对于膨胀套筒夹外圆）形成360°全周接触。
*关键点：这种全周接触意味着夹持力是连续且均匀分布在整个接触圆周上。没有离散的“夹爪点”，避免了局部应力尖峰。
jrhz.info2.优化的应力分布：
*应力集中最小化：均匀的径向压力将夹持应力分散到工件被夹持区域的整个圆周和轴向长度上。单位面积承受的压强显著低于点接触或小面积接触的方式。
*避免局部屈服：由于没有应力集中点，工件材料在夹持点处发生局部屈服（塑性变形）的风险大大降低。工件主要处于弹性变形状态。
*整体刚度提升：均匀的支撑为工件（尤其是薄壁件）提供了全方位的刚性支撑，就像一个“内在的骨架”。这极大地增强了工件抵抗切削力、离心力或重力引起的弯曲和振动变形的能力。
3.抵消加工力的影响：
*在加工过程中，刀具施加的切削力会试图使工件变形（如让刀）。膨胀夹具提供的均匀径向支撑力，能有效抵抗这些外力引起的变形趋势，保持工件的几何形状稳定。
*对于薄壁环形零件，内孔的均匀支撑能有效防止其在加工外圆时因切削力而产生的“塌陷”或“鼓胀”变形。
4.释放后回弹一致：
*由于夹持阶段工件主要发生的是均匀的弹性变形（而非局部塑性变形），当加工完成、膨胀夹具收缩释放后，工件的回弹是均匀且可预测的。这种回弹量通常很小，并且在设计夹具或设定工艺时可以预先考虑补偿。
*相比之下，传统夹持方式造成的局部塑性变形和复杂应力状态，在释放后会导致不可预测和不规则的变形，严重影响最终精度。
应力分布动画演示关键点
想象一个简化的动画，展示工件横截面在夹持状态下的应力分布云图：
1.传统夹持（如三爪卡盘）动画：
*初始状态：工件显示为中性色（如灰色）。
*夹爪接触：三个红色高亮区域瞬间出现在工件外圆（或内孔）的120度间隔位置，代表极高的接触应力（应力集中）。
*应力扩散：红色高亮区域周围出现橙色和黄色的应力扩散区，但大部分区域（远离夹爪）仍保持灰色（低应力）。
*结果画面：应力云图呈现三个明显的、孤立的红色热点，周围有扩散的应力环，大部分区域应力低。形象展示“点负荷”导致局部高压强和变形。
2.膨胀夹具夹持动画：
*初始状态：工件显示为中性色（如灰色）。
*膨胀开始：夹具内芯（如锥体）移动或压力施加，导致膨胀套筒均匀向外膨胀。
*接触与施压：整个工件内孔圆周（或外圆）同时出现一层均匀的、中等亮度的橙色或黄色光晕，代表接触和压力施加。
*应力分布：这层均匀的光晕稳定地覆盖整个接触圆周，颜色深度（代表应力大小）高度一致，没有明显的热点。工件内部应力分布均匀。
*结果画面：应力云图呈现一个完整、连续、颜色均匀的环形应力带（如一致的橙色或黄色），没有孤立的高应力点。完美体现“面接触”和“均匀负荷”。
总结优势
通过均匀的径向膨胀和全周接触，膨胀夹具实现了最小化应力集中、最大化接触面积、均匀分散夹持载荷、提升工件整体刚性。这直接带来了加工中变形小、释放后变形可预测且小的结果，从而显著提高加工精度，尤其适用于薄壁零件、高精度零件和需要多次装夹的工序。动画演示直观地对比了应力分布的差异，突显了膨胀夹具在控制工件变形方面的核心优势。
