在现代汽车电子、工业自动化、航空航天等领域，CAN（Controller Area Network，控制器局域网）总线作为核心通信技术，凭借其高可靠性、强实时性及高成本效益等核心优势，被广泛应用于各类设备与系统间的实时数据交互。随着自动驾驶、远程监控及复杂工业系统的技术演进，传统CAN总线在通信距离、传输带宽及抗干扰稳定性等方面面临更高阶的应用需求。
本文将围绕长距离CAN总线通讯工具的选择、自动驾驶数据采集的关键技术以及CAN总线接口类产品的推荐，为『工程师』和技术人员提供实用的技术科普与应用指导。
一、长距离CAN总线通信的挑战与解决方案
1.CAN总线通信的局限性

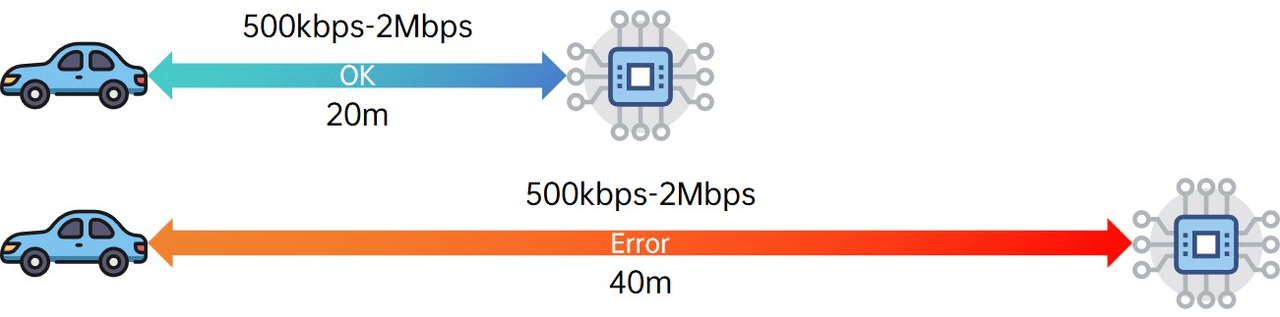

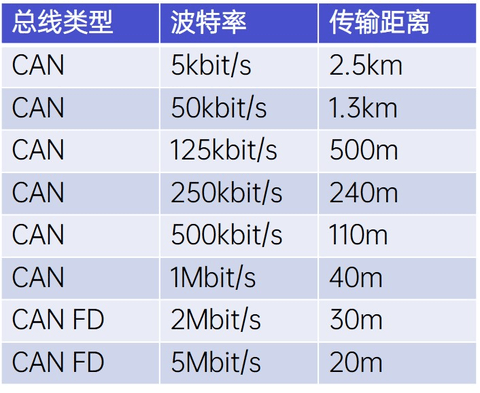

传统的CAN（包括CAN FD）总线采用差分信号传输，通过CAN_High和CAN_Low两条线进行数据通信。从通信原理来看，CAN总线的有效通信距离与传输波特率呈显著负相关特性：波特率越高，信号衰减速率越快，有效通信距离越短。例如，在500kbps-2Mbps的波特率下，CAN FD总线的通信距离通常限制在20米左右；若强行延长至40米，信号衰减和干扰可能导致通信失败。
此外，通信距离还受到信号衰减（如导线电阻、寄生电容和电感）、信号干扰（如电磁干扰、接地问题）以及总线负载（如节点数量和数据传输速率）等因素的影响。因此，在大型工厂、分布式系统、远程监控以及自动驾驶等应用场景中，如何实现长距离、高可靠性的CAN总线通信成为一项重要课题。
2.长距离CAN总线通信的解决方案
为应对上述挑战，市场上涌现出多种解决方案，核心思路围绕信号增强、协议转换及传输介质优化三大方向，主要包括以下几种：
（1）网关路由与中继，增强信号强度📶

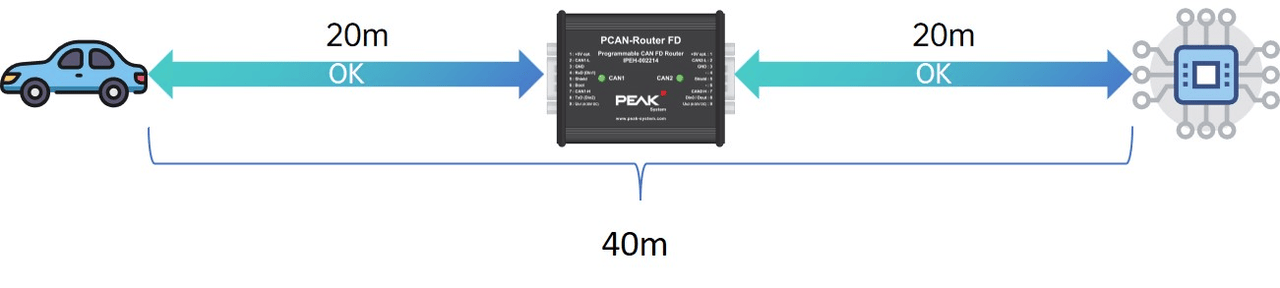

通过使用CAN网关路由器（如PCAN-Router系列），可以在CAN总线通信中起到信号中继器的作用，有效避免信号在传输过程中的衰减问题。这类设备不仅能够延长通信距离，还支持自由编程网关固件，实现硬过滤总线信号，降低总线负载，确保信号稳定传输。
（2）协议转换，利用以太网传输
另一种常见的解决方案是通过CAN-Ethernet网关（如PCAN-Ethernet Gateway系列），将CAN信号转换为以太网信号，并以TCP/UDP报文的形式进行传输。这种方法不仅能够显著增加通信距离，还能有效避免复杂通信环境中的干扰，提升通信的可靠性。以太网传输的灵活性和高带宽，使其成为长距离CAN通信的热门选择。
（3）引入光纤通信，提升通信质量与距离

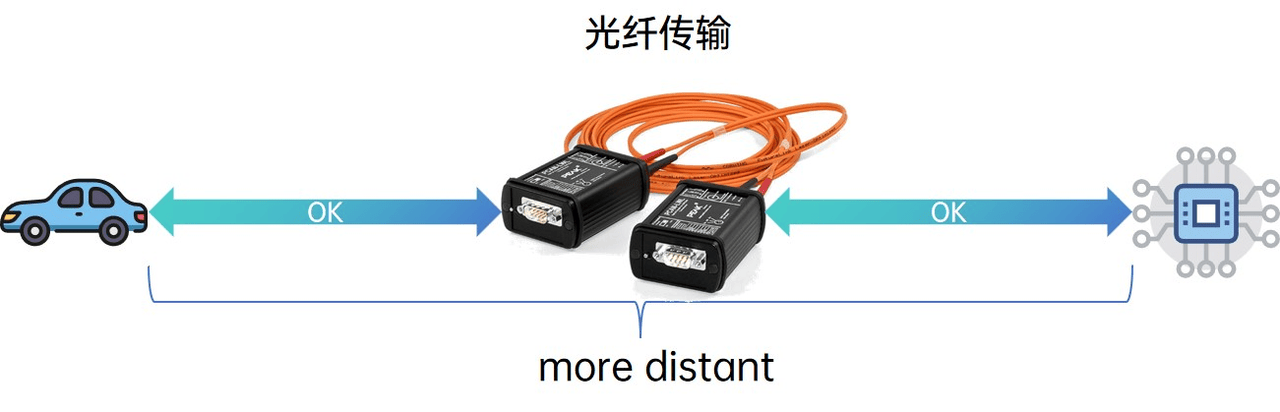

光纤通信以其抗干扰能力强、传输距离远和安全性高的特点，成为长距离CAN通信的另一有效手段。通过使用光纤转换设备（如PCAN-LWL），可以将CAN总线上的任意位置替换为光纤链路，从而延长通信距离并确保通信质量。此外，光纤通信还广泛应用于EMC（电磁兼容性）测试，进一步提升系统的稳定性。

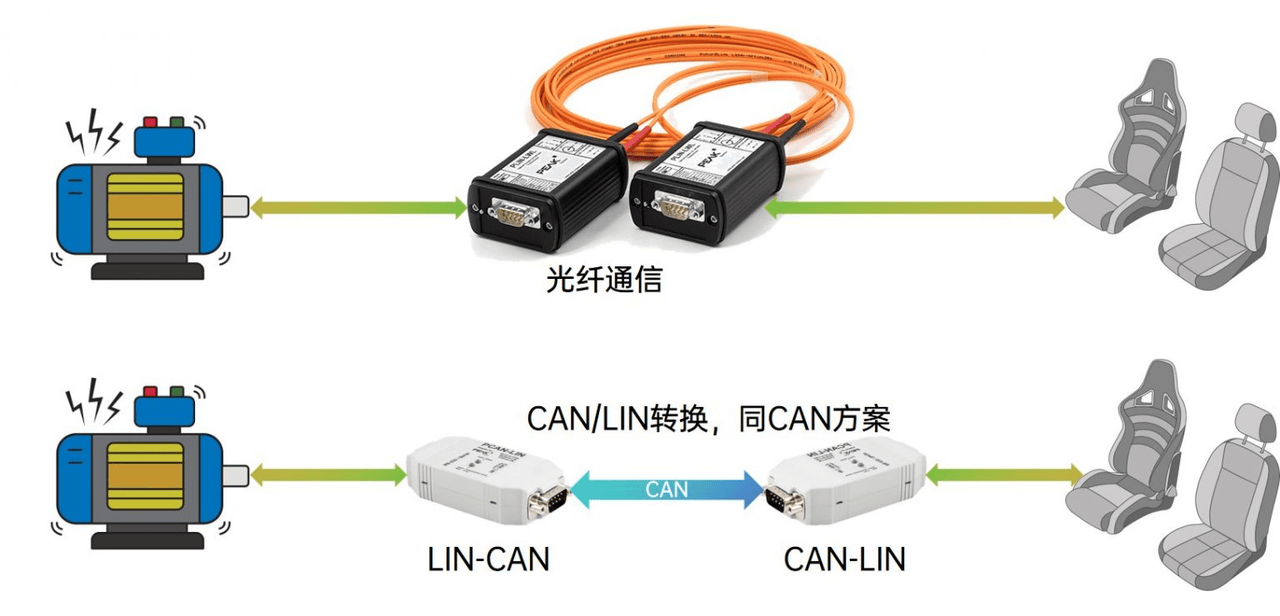

将总线上任意位置替换为光纤链路
（4）LIN总线的远距离通信扩展
除CAN总线外，LIN（Local Interconnect Network，本地『互联网』络）总线作为低成本辅助通信协议，也可通过LIN网关、光信号转换模块等设备实现远距离通信扩展。该方案适用于对带宽要求较低、节点数量较少的轻量级场景（如汽车车身电子辅助系统），可与CAN总线长距离方案形成互补，满足多协议混合通信系统的扩展需求。

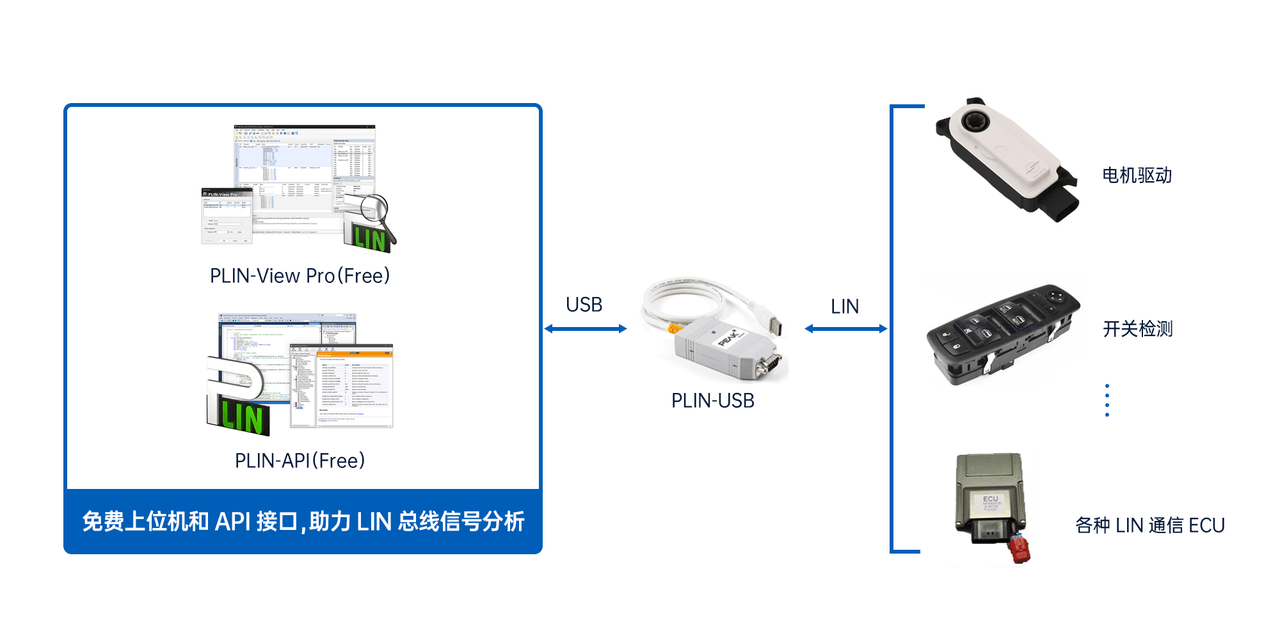

LIN总线远距离通信
二、自动驾驶数据采集的关键技术
在自动驾驶领域，数据采集是车辆研发、测试和验证过程中不可或缺的一环。高效、可靠的数据采集系统能够实时获取车辆各个电子控制单元（ECU）和传感器的数据，为自动驾驶算法的优化和系统的安全性提供有力支持。
3.数据采集的重要性
自动驾驶车辆需要在各种复杂环境下进行感知、决策和控制，这就要求数据采集系统能够：
监测车辆运行状态：实时获取车辆在不同工况下的运行数据，确保车辆的性能、安全和质量。
验证子系统功能：对发动机、传动系统、悬挂系统、安全系统等各个子系统进行全面测试和验证。
满足法规与认证要求：数据采集是满足行业法规和标准认证的必要条件，确保车辆符合相关技术规范。
4.CAN/LIN总线在数据采集中的应用

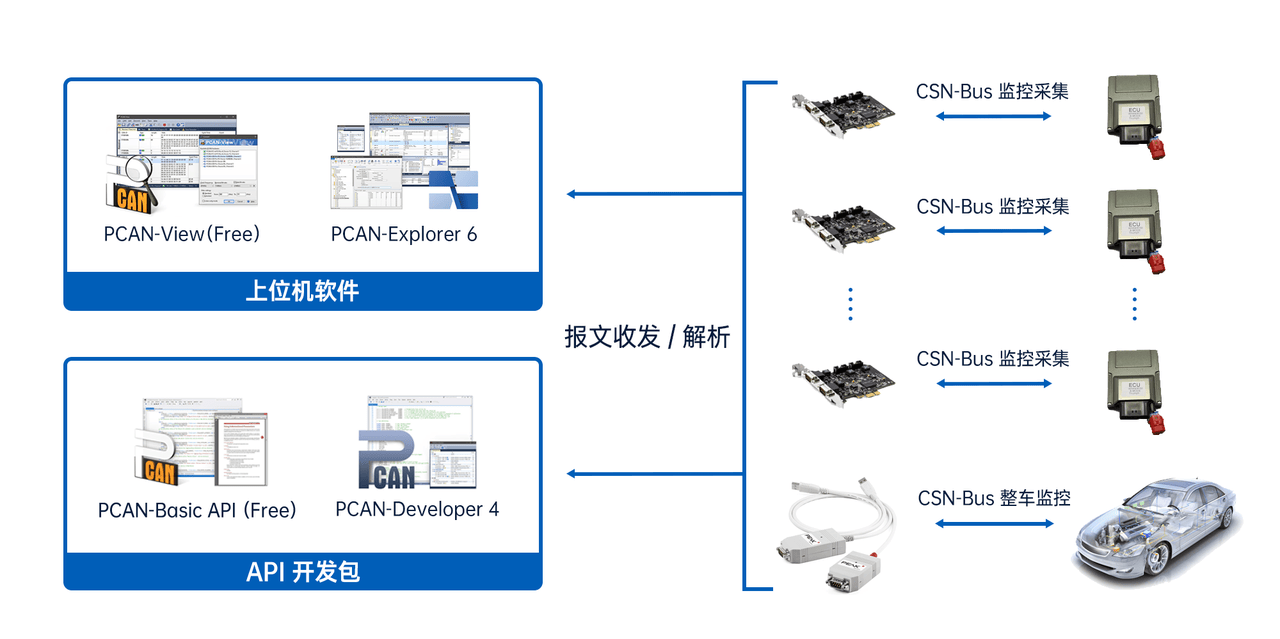

CAN和LIN总线作为车辆内部通信的主要协议，承载着大量关键数据。通过使用高性能的CAN/LIN总线接口设备（如PCAN系列和PLIN设备），可以将这些数据高效地采集并传输至PC或工控机，配合上位机软件和API接口，实现数据的深入分析和处理。这些设备支持高波特率的数据传输、多格式数据转换、多种接口和通道配置，能够满足复杂自动驾驶系统的数据采集需求。同时，结合丰富的软件工具和开发资源，『工程师』可以灵活定制数据采集方案，提升开发效率和系统性能。
三、CAN总线接口类产品推荐
在选择CAN总线接口类产品时，应综合考虑通信距离、波特率、接口类型、通道数量、数据传输可靠性以及配套软件的支持等因素。以下是几类常用的CAN总线接口产品及其应用场景：

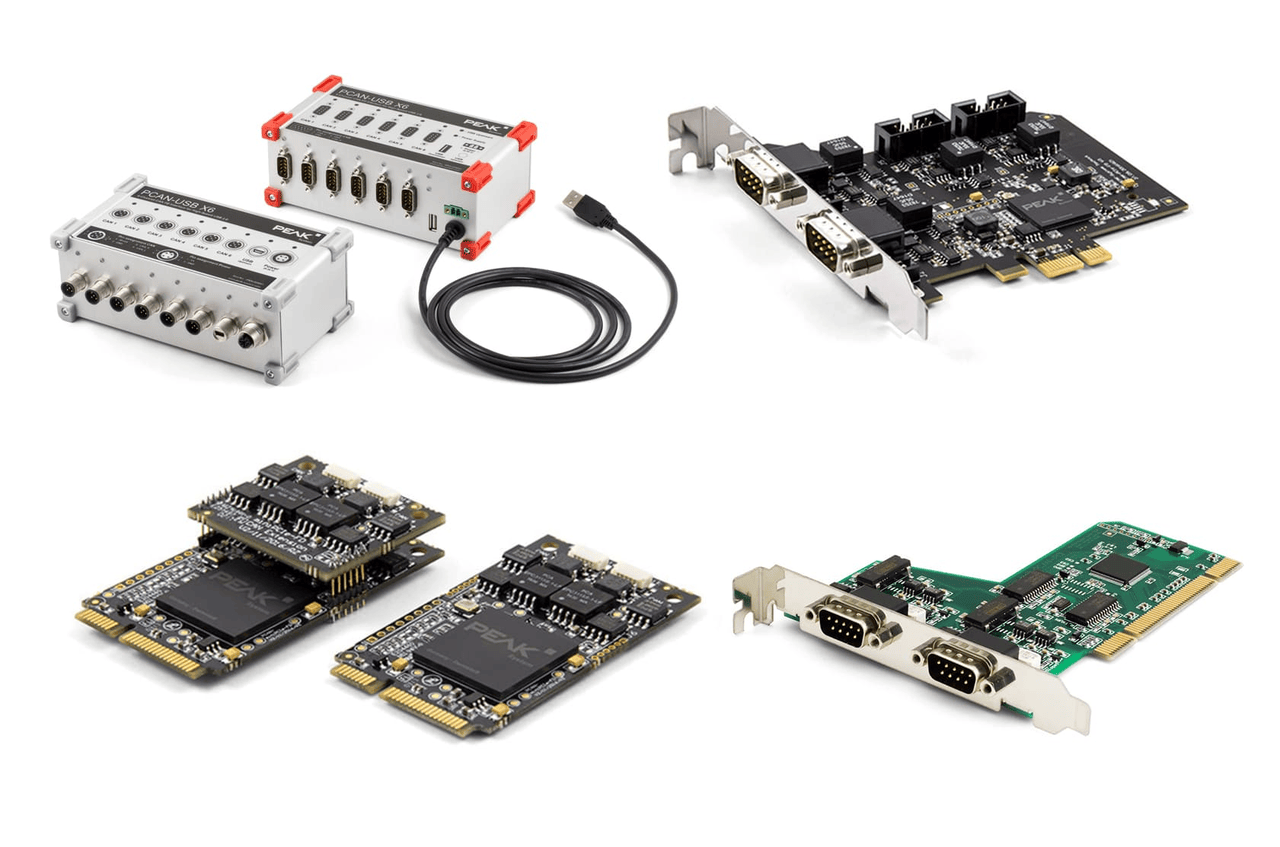

1.CAN/CAN FD接口卡
这类产品主要用于为PC等设备扩展CAN/CAN FD总线接口，支持多种PC接口形式（如USB、PCI、PCIe、miniPCIe、M.2等），并提供单通道至多通道的灵活配置。适用于实时控制、设备配置、数据采集与监控等应用，特别是在需要高通道密度和多协议支持的复杂系统中表现优异。
2.CAN/LIN总线数据采集设备
专为汽车和工业应用设计，这些设备能够高效采集CAN和LIN总线数据，支持多格式转换和多种接口类型，适用于整车数据采集、子系统测试、法规认证等多种场景。通过配套的上位机软件和API接口，用户可以实现数据的实时监控、分析和存储。
3.远距离通信解决方案
包括CAN网关路由器、CAN-Ethernet网关、光纤转换设备等，旨在解决传统CAN总线在长距离通信中的信号衰减和干扰问题。这些设备能够显著延长通信距离，提升通信的稳定性和可靠性，适用于大型工厂、分布式系统、远程监控和自动驾驶等应用场景。
4.其他辅助工具

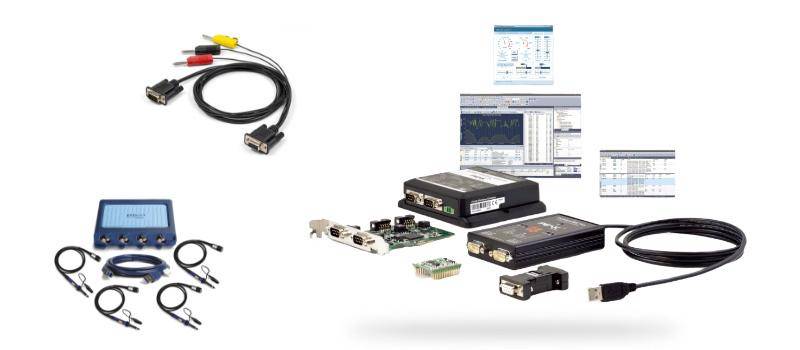

如CAN总线示波器、线缆和终端电阻等配件，能够帮助『工程师』进行信号分析、故障诊断和系统调试，确保CAN总线系统的正常运行和高效通信。
结语
在长距离CAN总线通信和自动驾驶数据采集领域，选择合适的通讯工具和接口类产品至关重要。通过合理应用网关路由、协议转换、光纤通信等解决方案，可以有效克服传统CAN总线在距离和干扰方面的限制，实现高可靠性、高带宽的数据传输。同时，结合高性能的CAN/LIN总线接口设备和丰富的软件工具，『工程师』能够构建高效、灵活的数据采集与监控系统，满足现代汽车电子和工业自动化领域的复杂需求。无论是应对长距离通信挑战，还是实现自动驾驶数据的精准采集，选择专业、可靠的CAN总线接口类产品，都是确保系统性能和项目成功的关键。希望本文的技术科普与应用分享，能够为您在实际工程中提供有价值的参考与指导。
