在个人健康越来越受重视的今天，三星针对智能穿戴市场这一细分化赛道推出了一款战略级产品——Galaxy Ring，该系列产品基于无感佩戴的理念设计，同时实现全天候健康监测、精准睡眠分析等丰富功能，为三星在未来十年的健康科技竞争中占据关键位置。
最近充电头网拿到了『三星Galaxy』 Ring智能戒指💍SM-Q501的无线🛜充电保护盒，这款充电盒设计上支持USB-C有线充电和无线🛜充电，同时内置电池以提升Galaxy Ring的户外续航能力。此外还有优先为智能戒指💍充电，指示灯提示电量、充电状态以及磁吸设计等多个细节考量。下面我们就来详细了解『三星Galaxy』 Ring的这款充电配件。
『三星Galaxy』 Ring无线🛜充电保护盒开箱
包装盒整体为黑色基调设计，顶部印有SAMSUNG品牌和Galaxy Ring，中心还压印戒指💍logo。
侧面贴纸上是戒指💍、充电盒的型号、尺寸、配色以及生产日期等信息。
底部印有产品相关注意事项以及商家信息等。
打开包装，无线🛜充电保护盒固定在包装盒内。

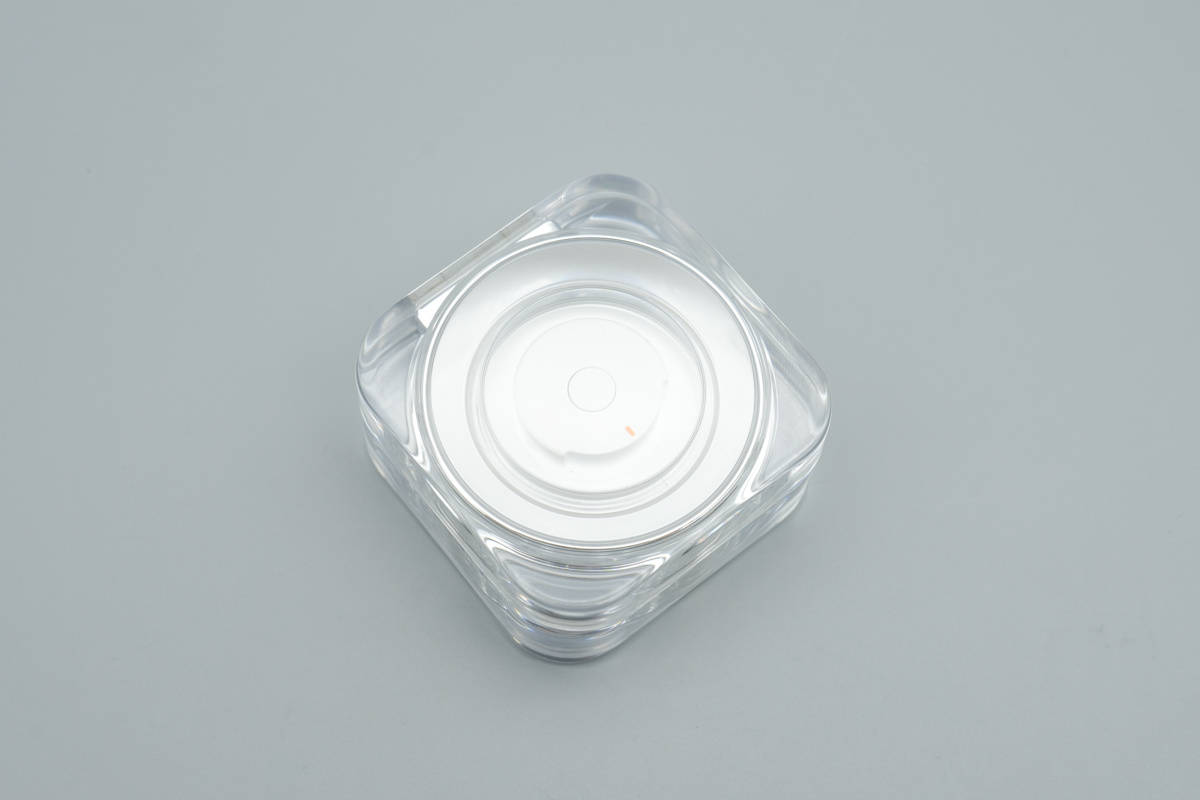

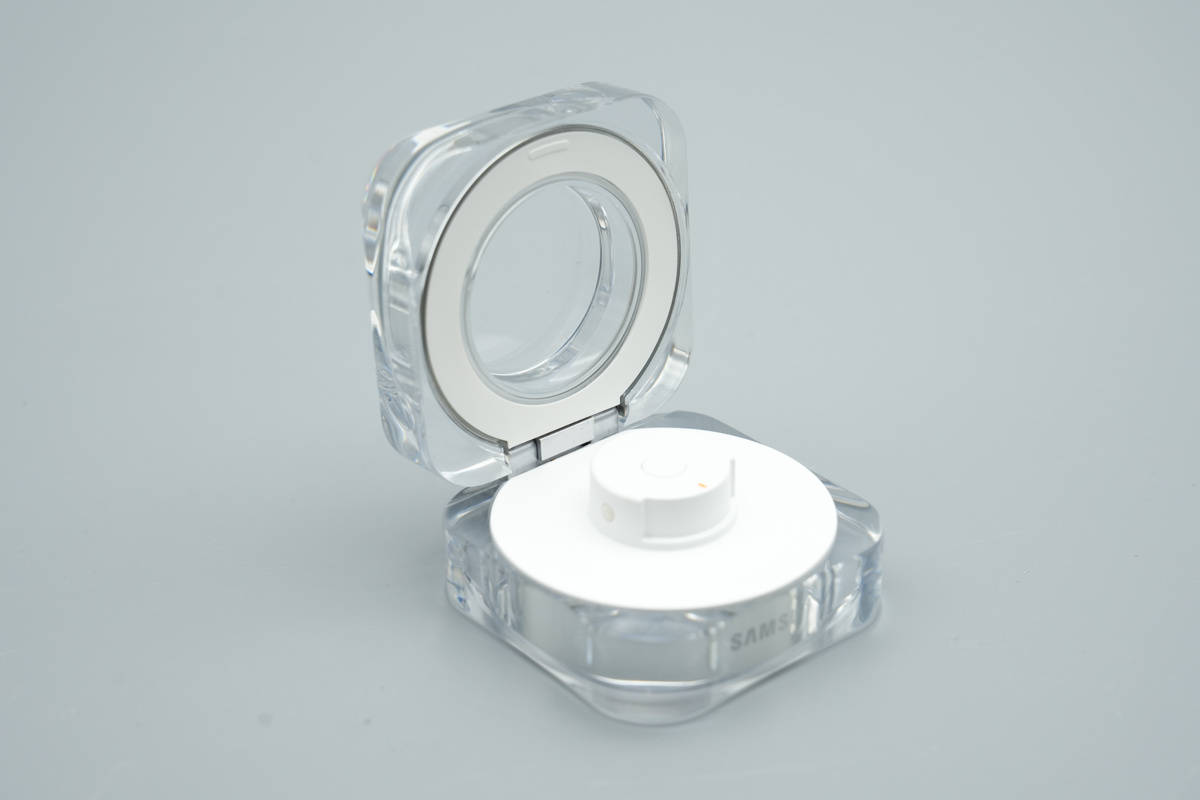

无线🛜充电保护盒为方块造型设计，主体采用亚克力材质打造，整体晶莹透亮，质感十足。

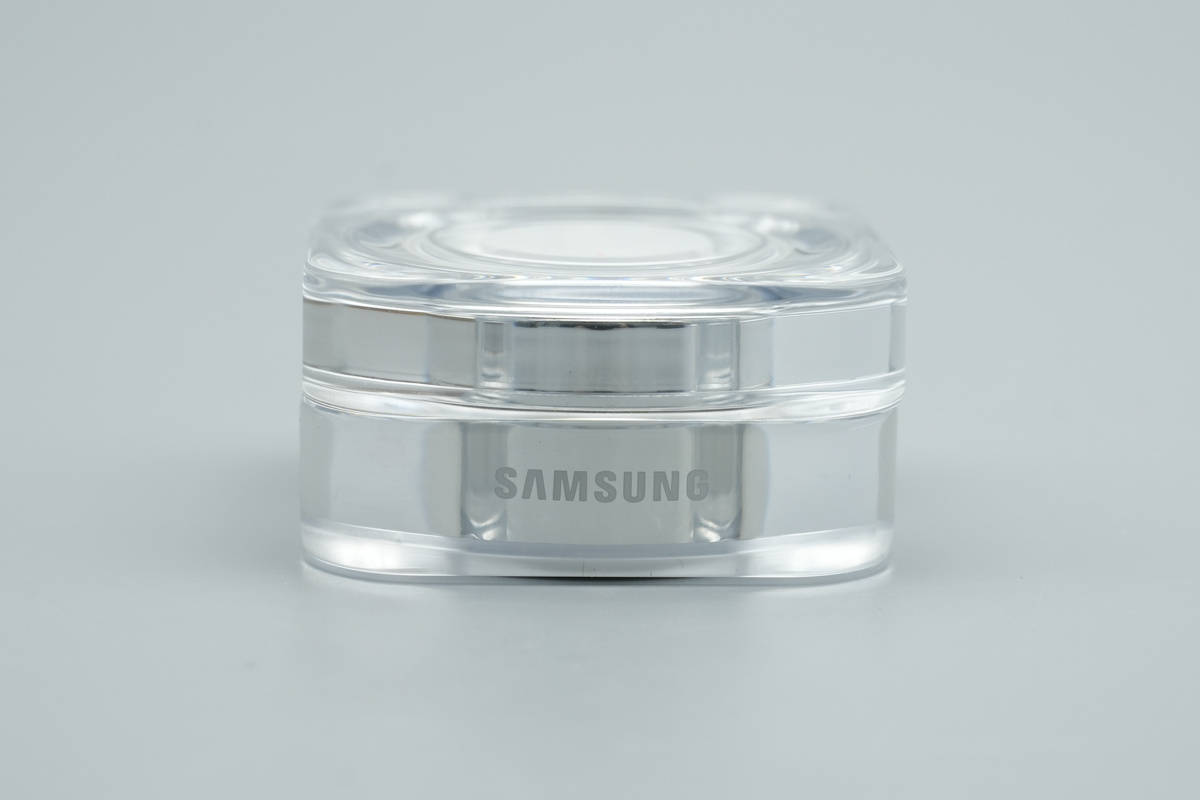

充电盒前端内部设计有SAMSUNG品牌。

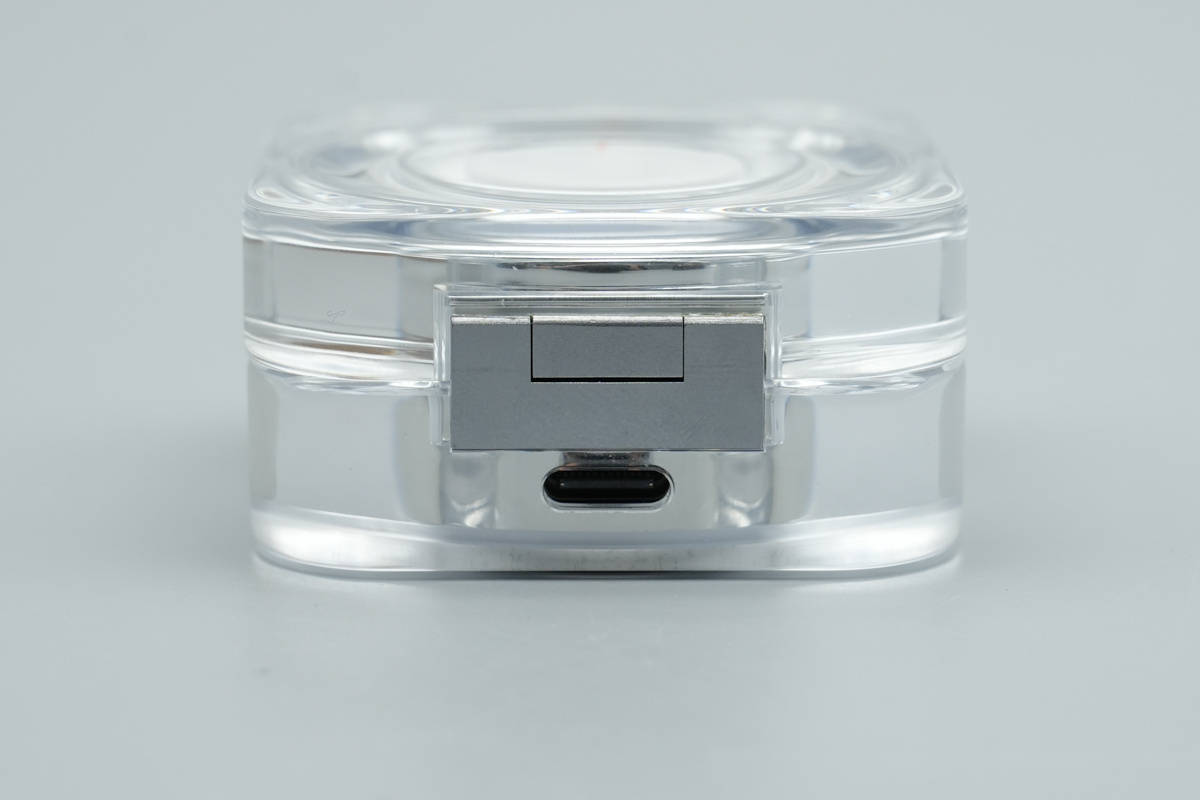

背面设有USB-C供电接口，铰链采用金属材质保证强度。
充电盒做了磁吸设计，盒盖以及底座内部均设有隐藏小磁铁，可以辅助盒子紧闭。

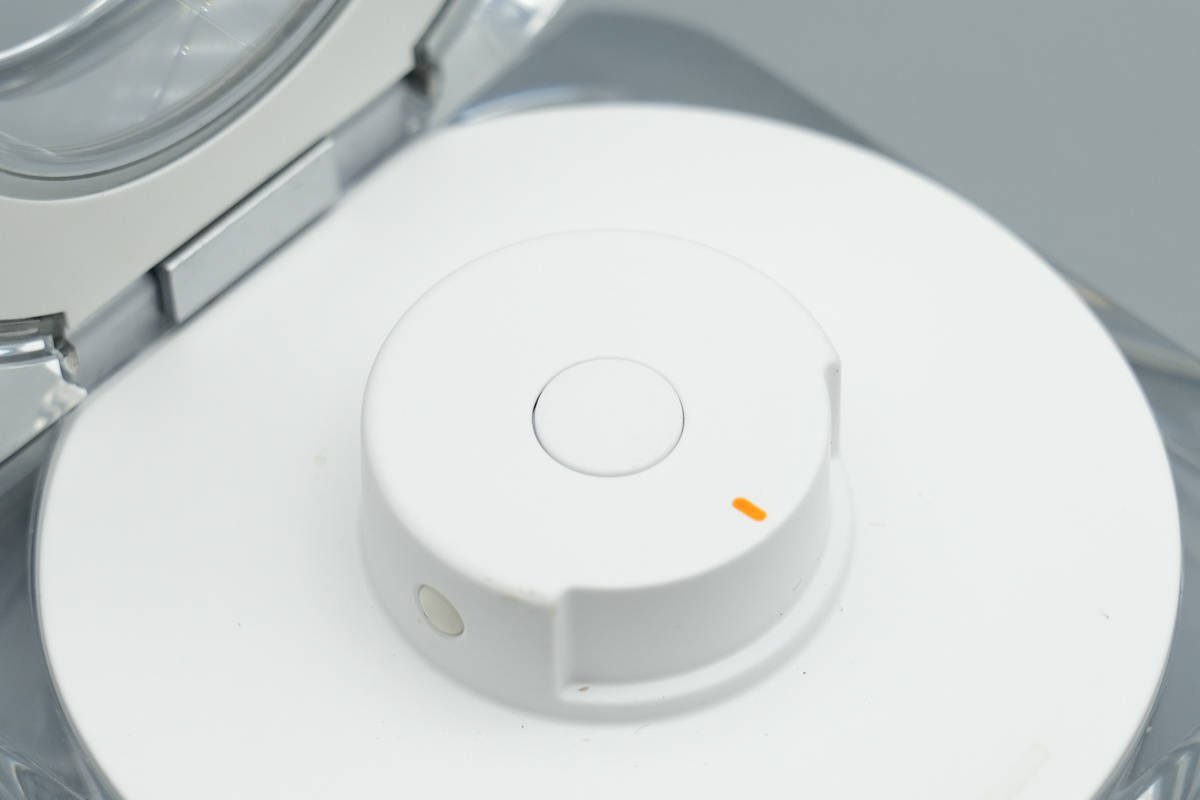

此外底座上还设有盖板和戒指💍无线🛜充电支架组成的一体式模块。支架顶部中心设有多功能按键，边缘印有提示戒指💍对齐放置的标记，此外侧身设有辅助固定戒指💍的球状凸起。
盖板区域则设有指示灯环，用于提示充电盒、戒指💍电量以及充电、蓝牙连接状态。

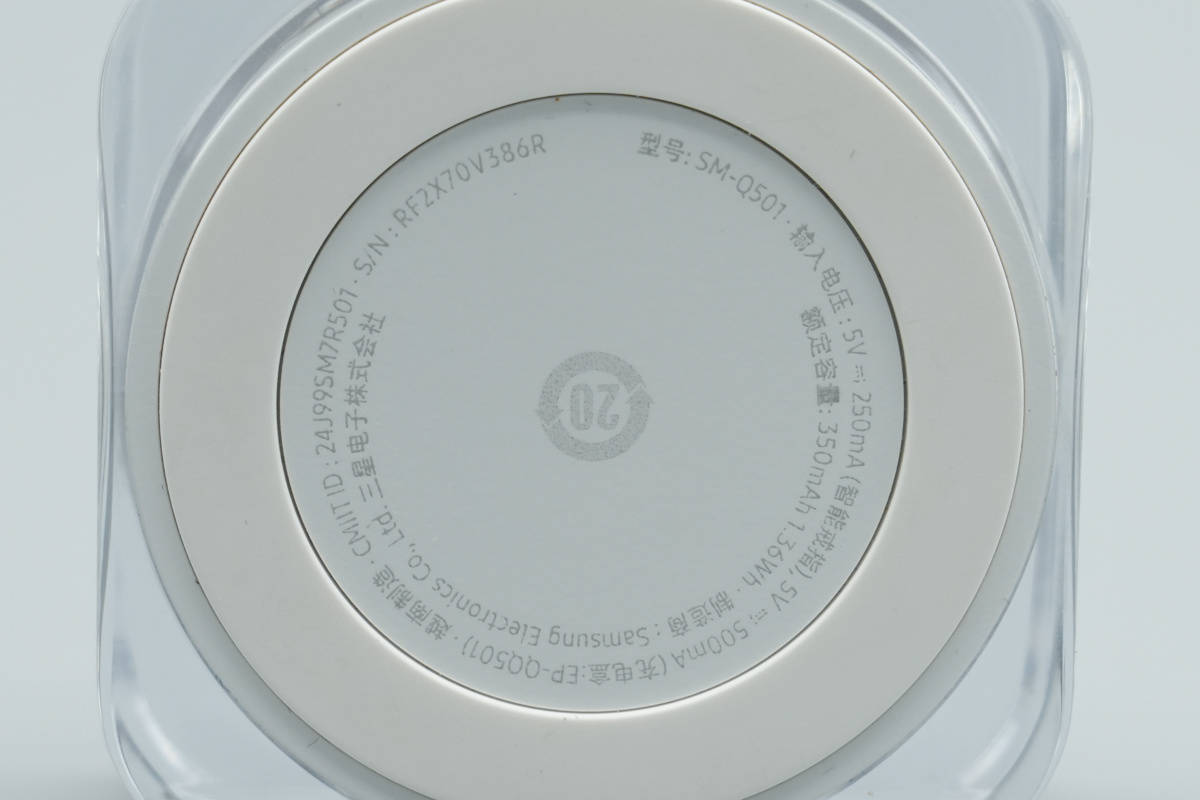

机身底部贴有防滑胶垫圈，外壳上印有充电盒的参数信息。
充电盒上参数特写
智能戒指💍型号：SM-Q501
充电盒型号：EP-QQ501
输入电压：
智能戒指💍：5V250mA
充电盒：5V500mA
额定容量：350mAh1.36Wh
制造商：『三星电子』株式会社

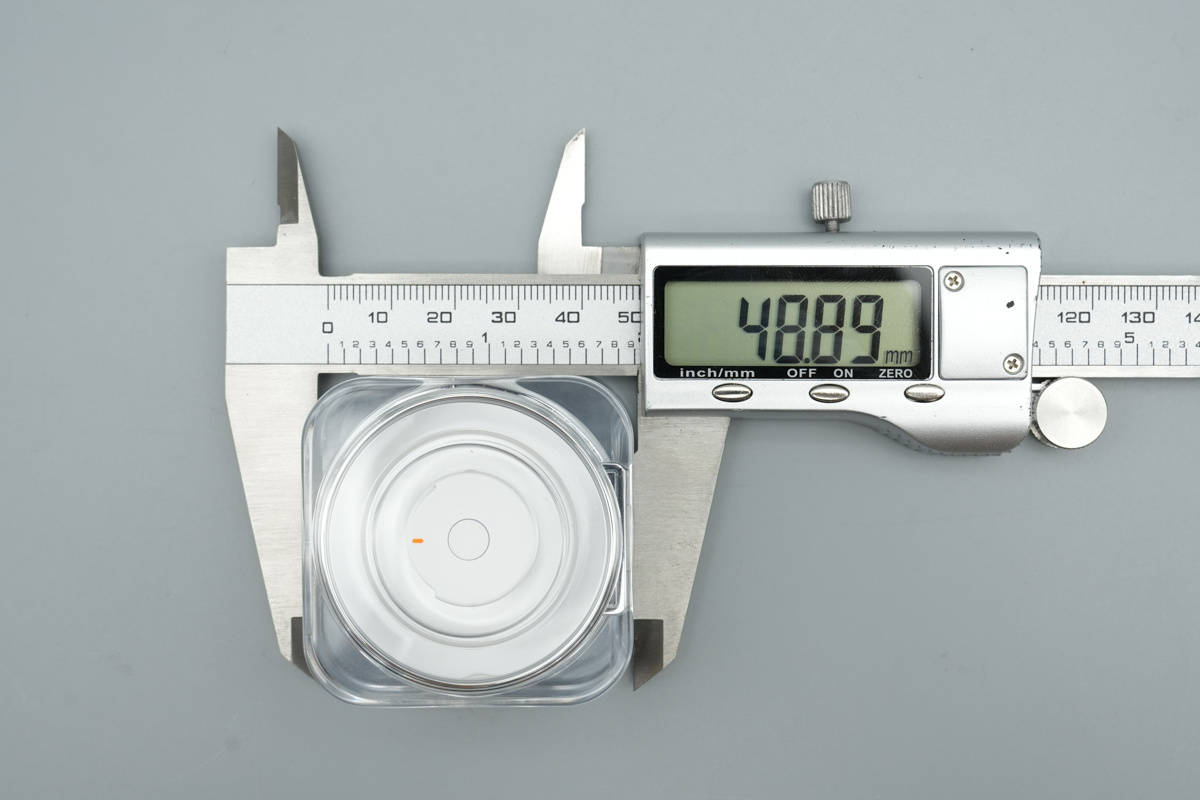

实测充电盒机身长度为48.89mm。
宽度为48.69mm。
厚度为24.3mm。

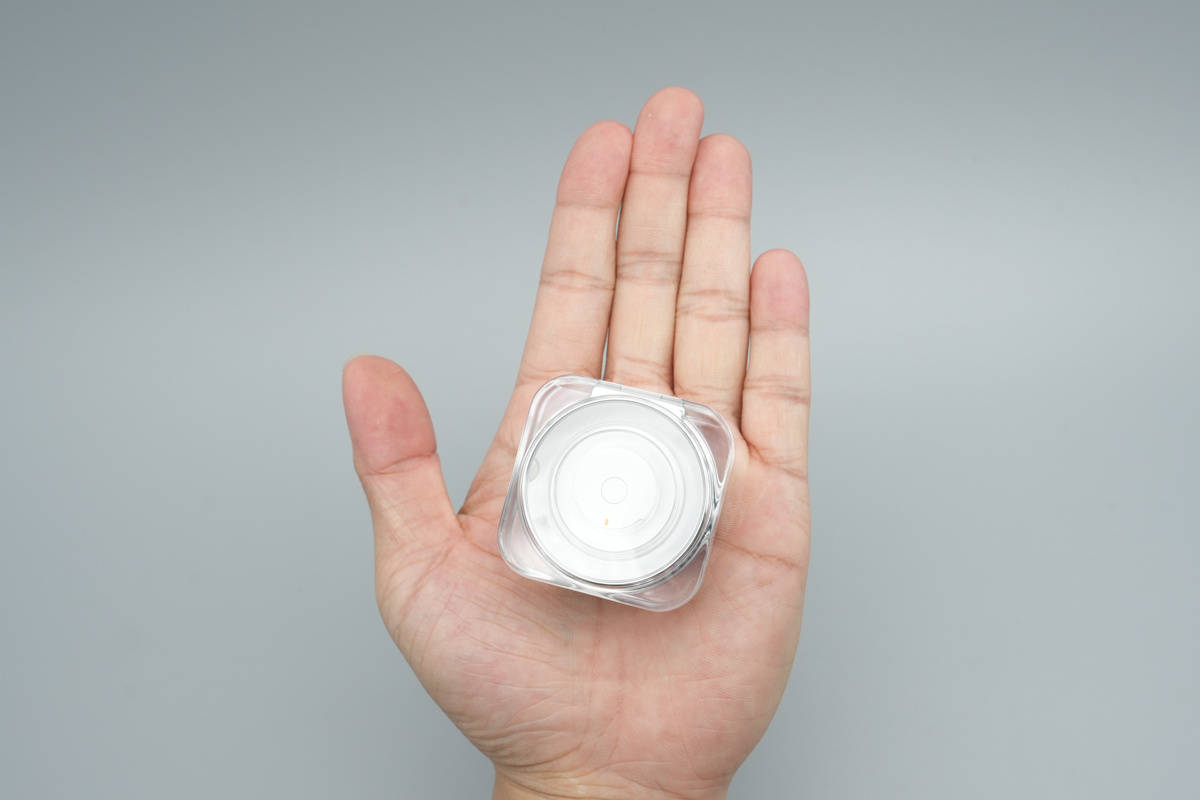

充电盒拿在手上的大小直观感受。

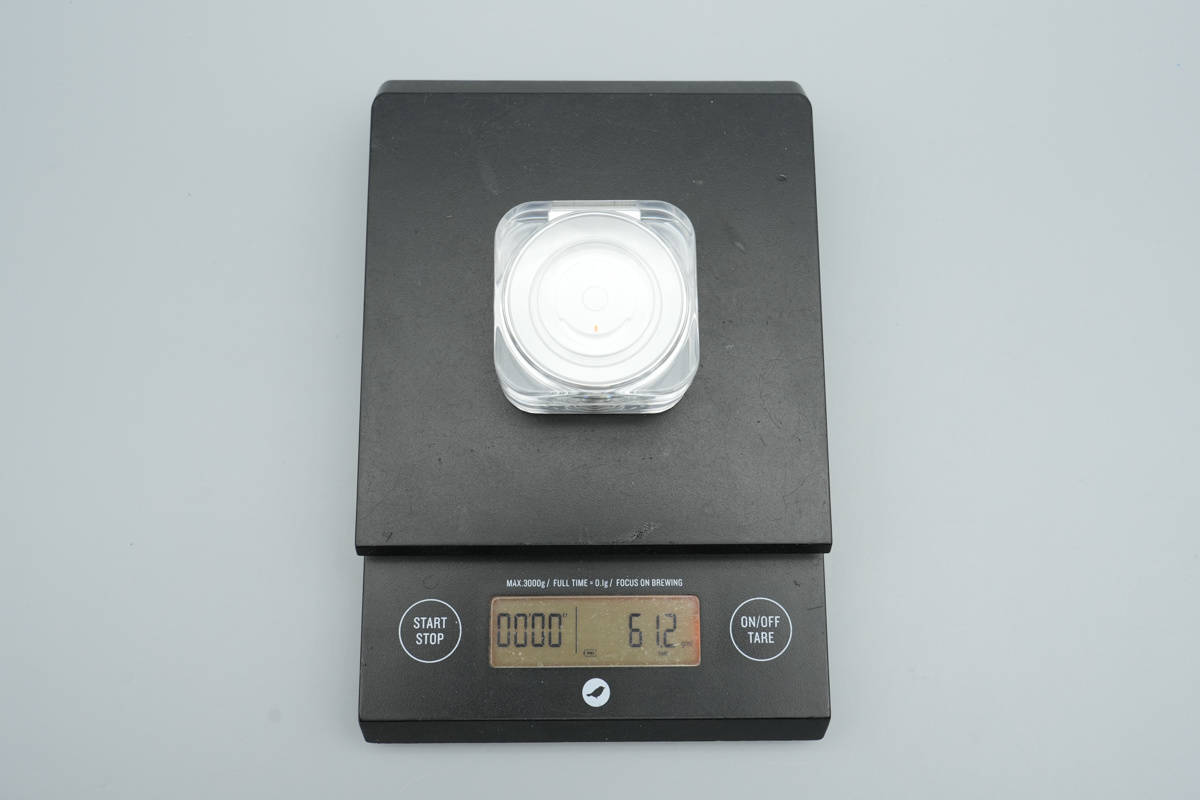

另外测得充电盒重量约为61g。
『三星Galaxy』 Ring无线🛜充电保护盒拆解
将机身底部防滑垫撕掉，内部设有隐藏螺丝。
拆掉螺丝将底部盖板取出。

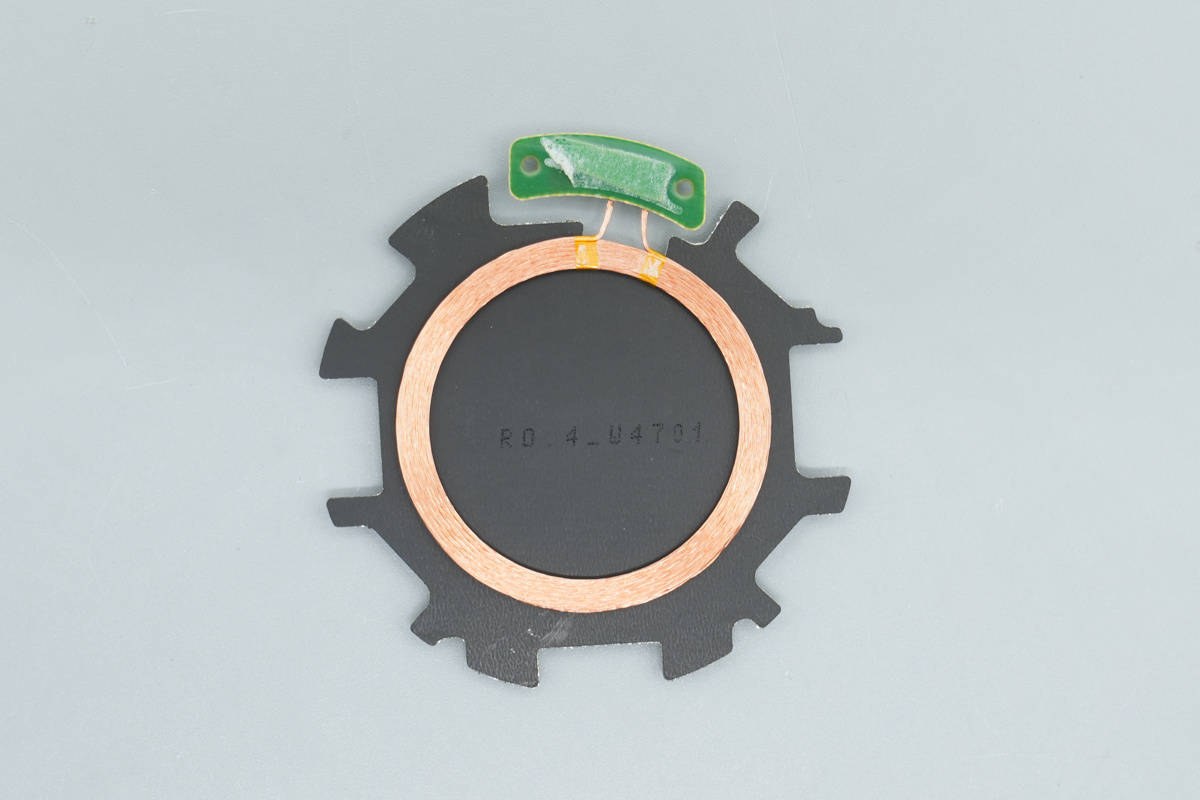

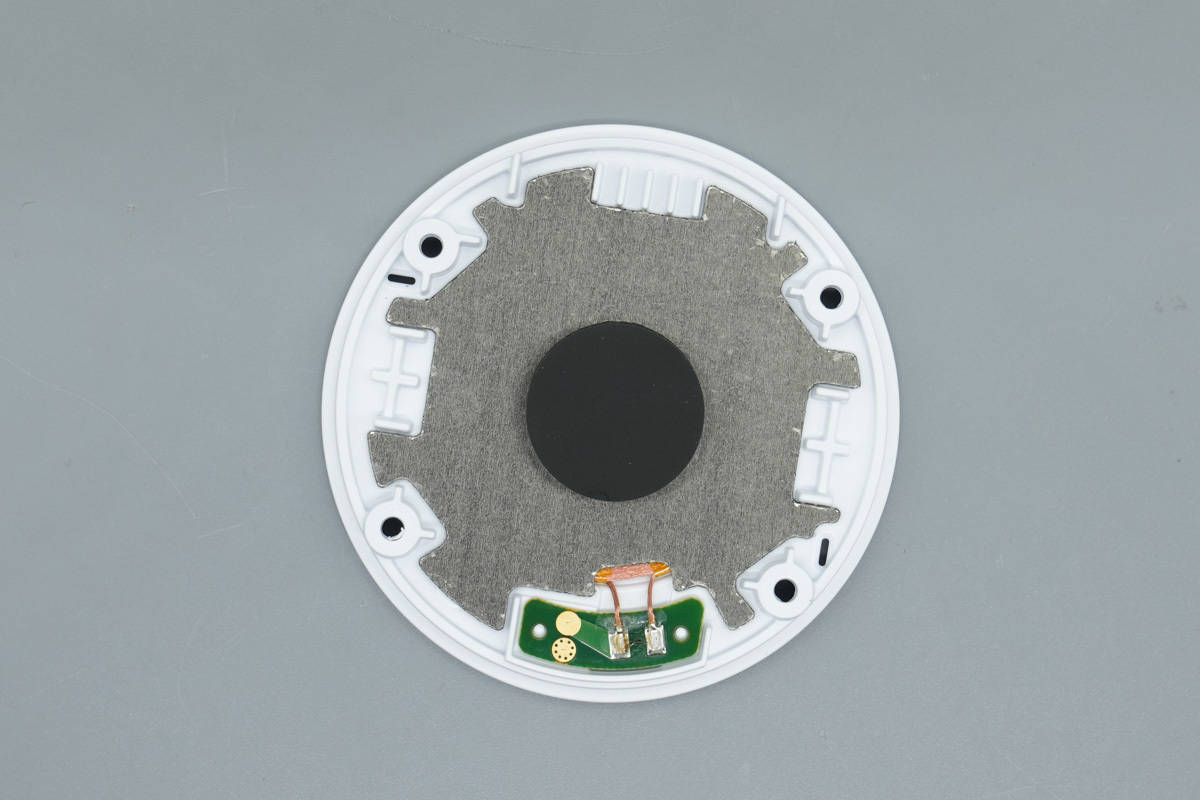

盖板上贴有无线🛜充电线圈，线圈与独立小板锡焊，再通过小板与主控PCB板接触连通。此外线圈背面设有金属板和保护垫。
将无线🛜充电线圈取出，金属板另一面做了绝缘处理，连接小板另一面粘贴双面胶。

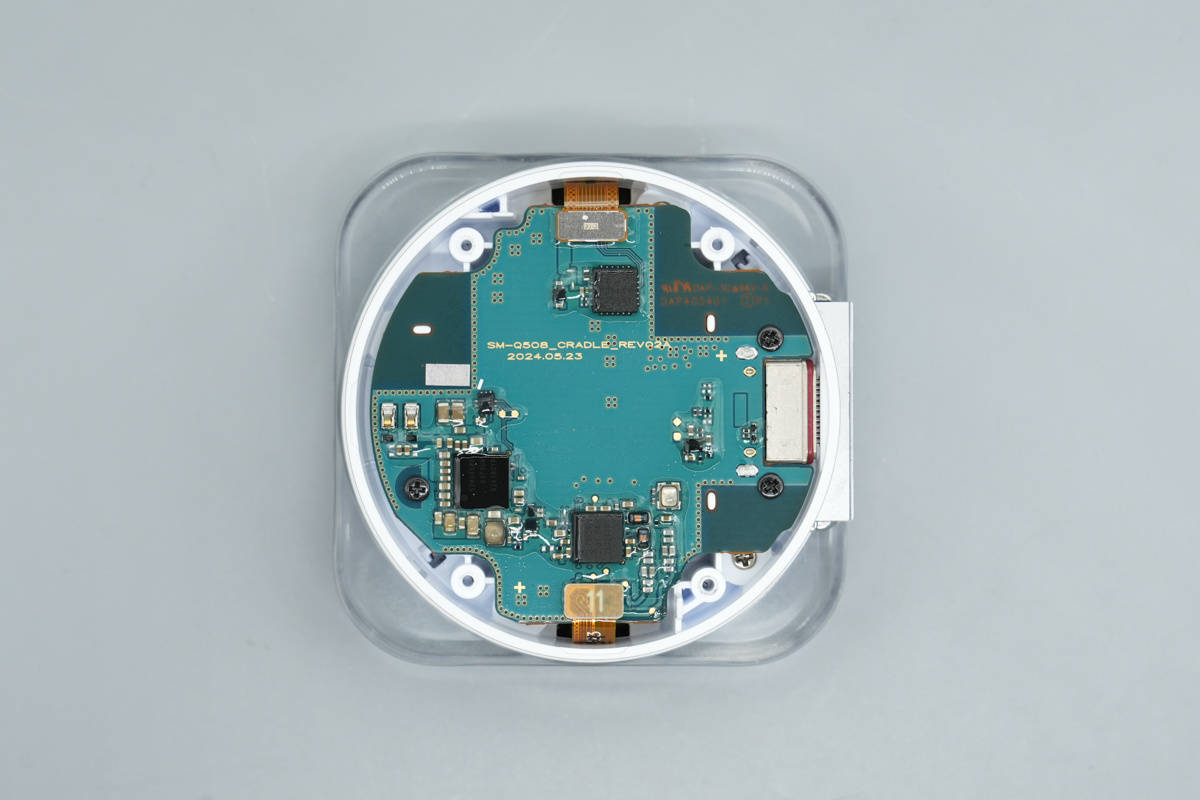

内部主控PCB板也是使用螺丝进行固定，指示灯板以及戒指💍无线🛜充电支架线圈均采用排线插拔式连接PCB板。

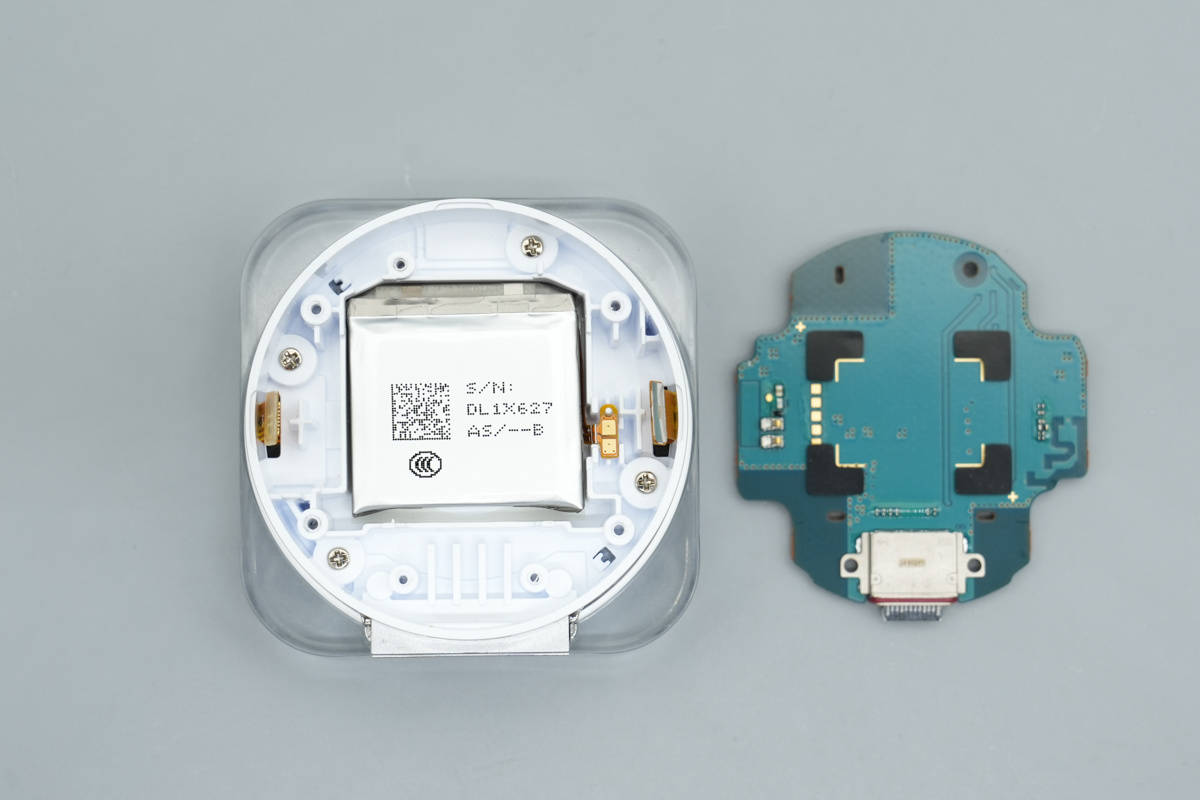

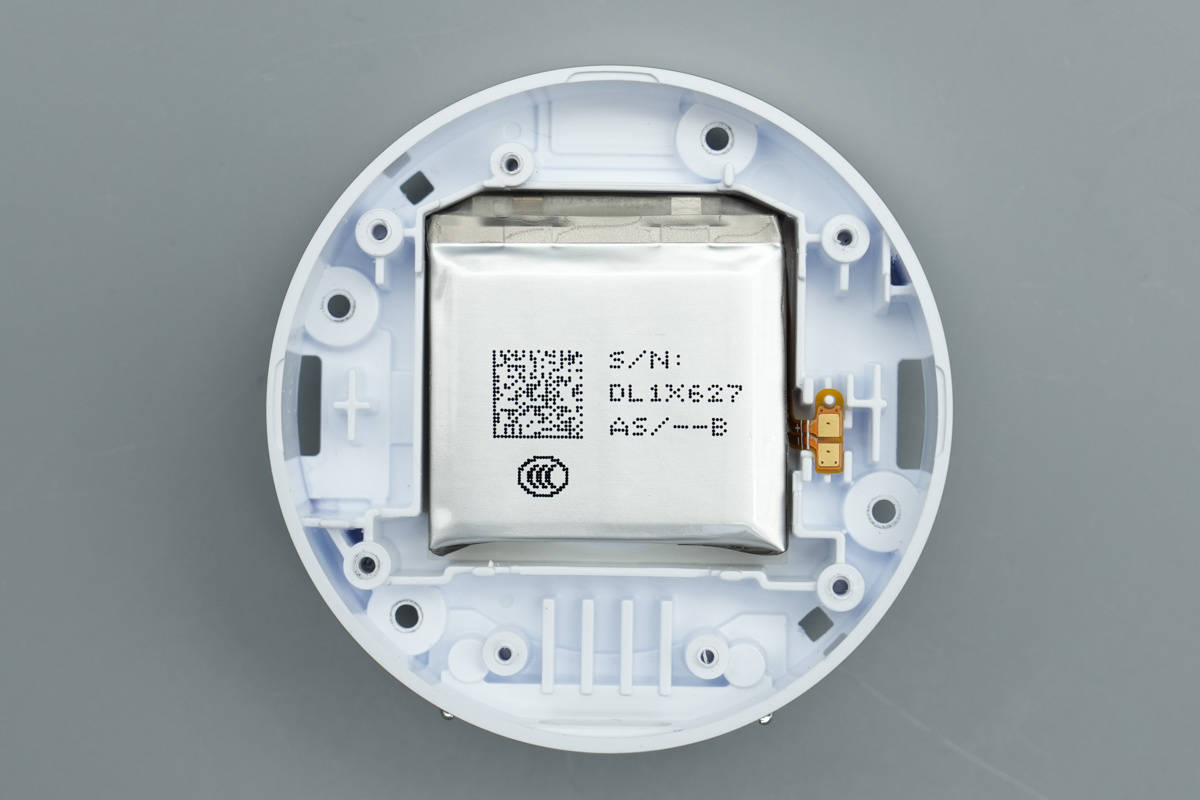

拆掉螺丝取出PCB板，内置电芯通过排线与PCB板接触连通。
内置电芯通过了国家CCC强制认证。

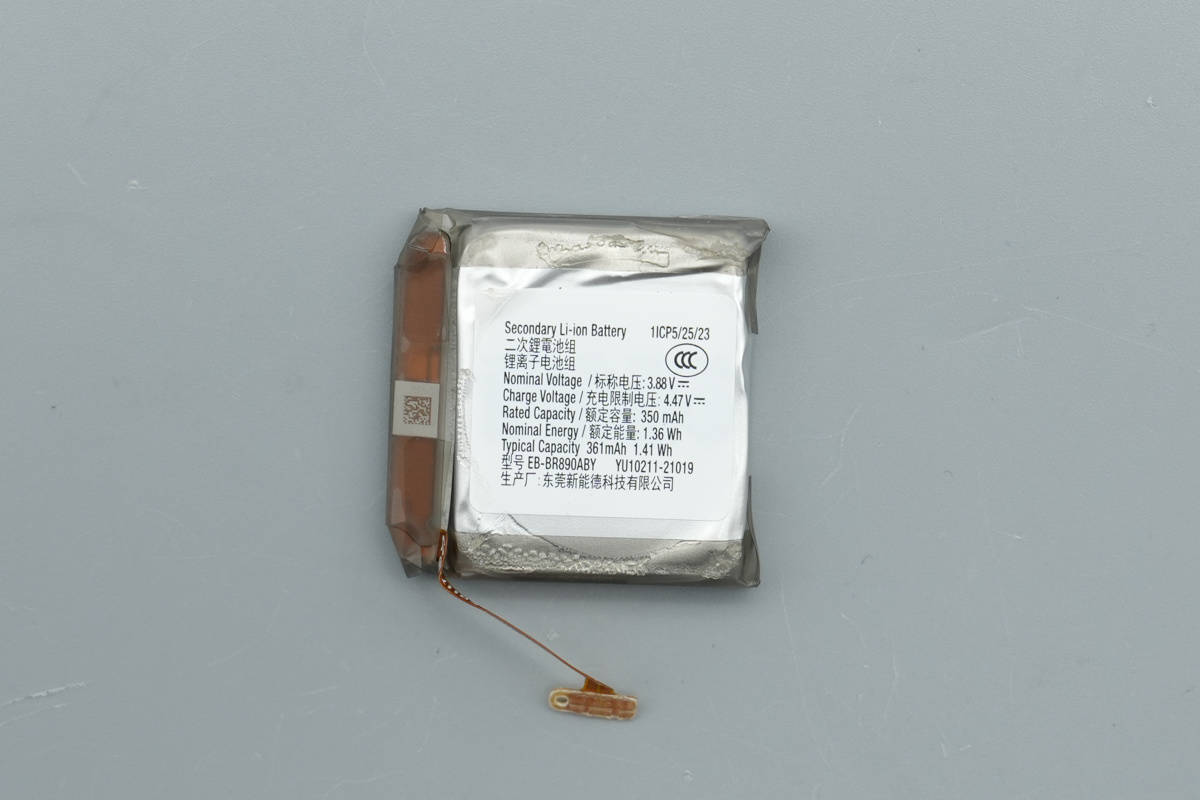

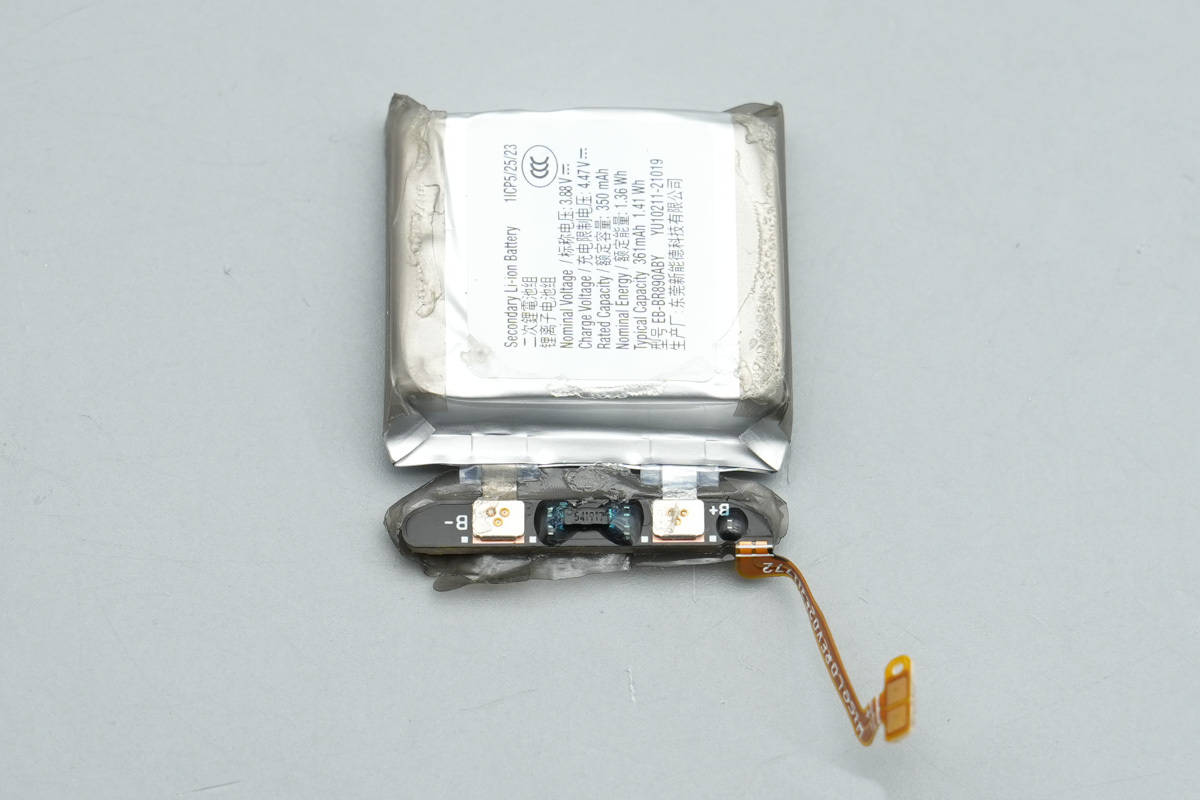

电芯另一面贴有参数贴纸，电芯型号为EB-BR890ABY，标称电压3.88V，充电限制电压4.47V，额定容量350mAh，额定能量1.36Wh，典型容量361mAh 1.41Wh，生产厂为东莞新能德科技有限公司。
电芯前端极耳点焊连接一块保护小板，板子上设有一颗一体化电池保护『芯片』。

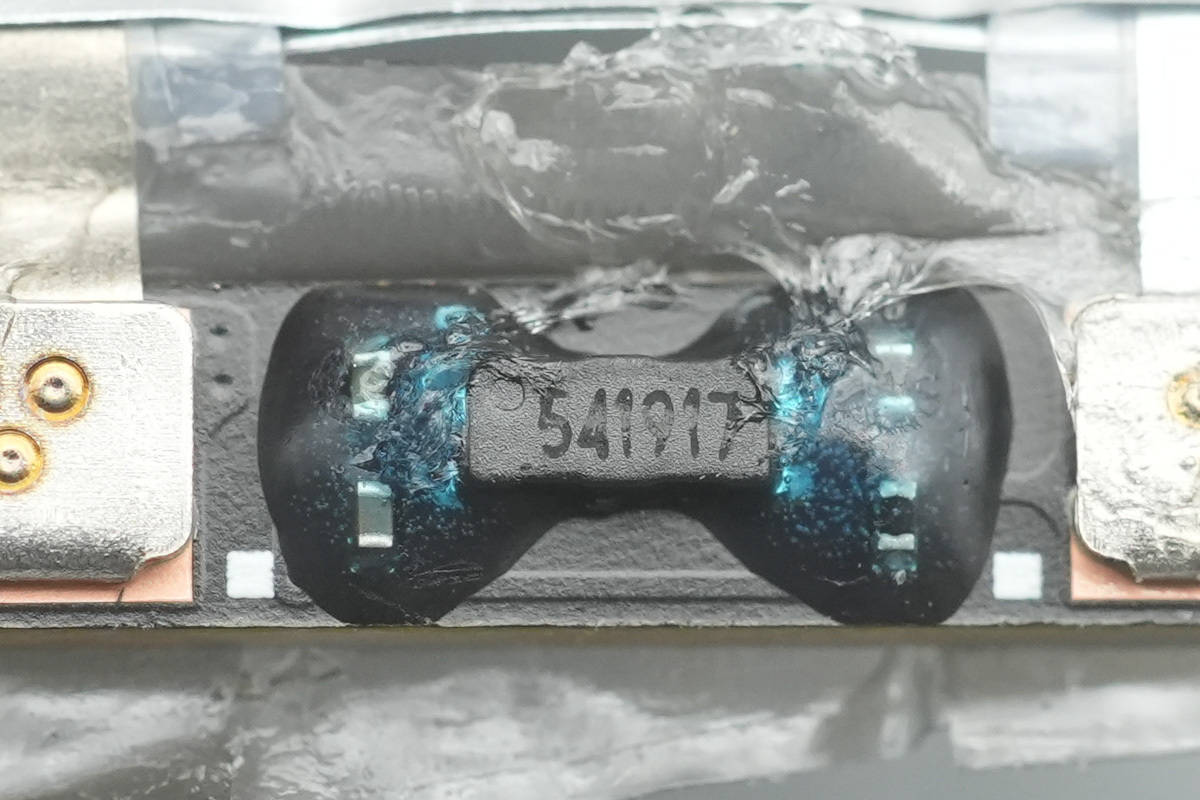

一体化电池保护『芯片』丝印541917，两侧打胶水处理。

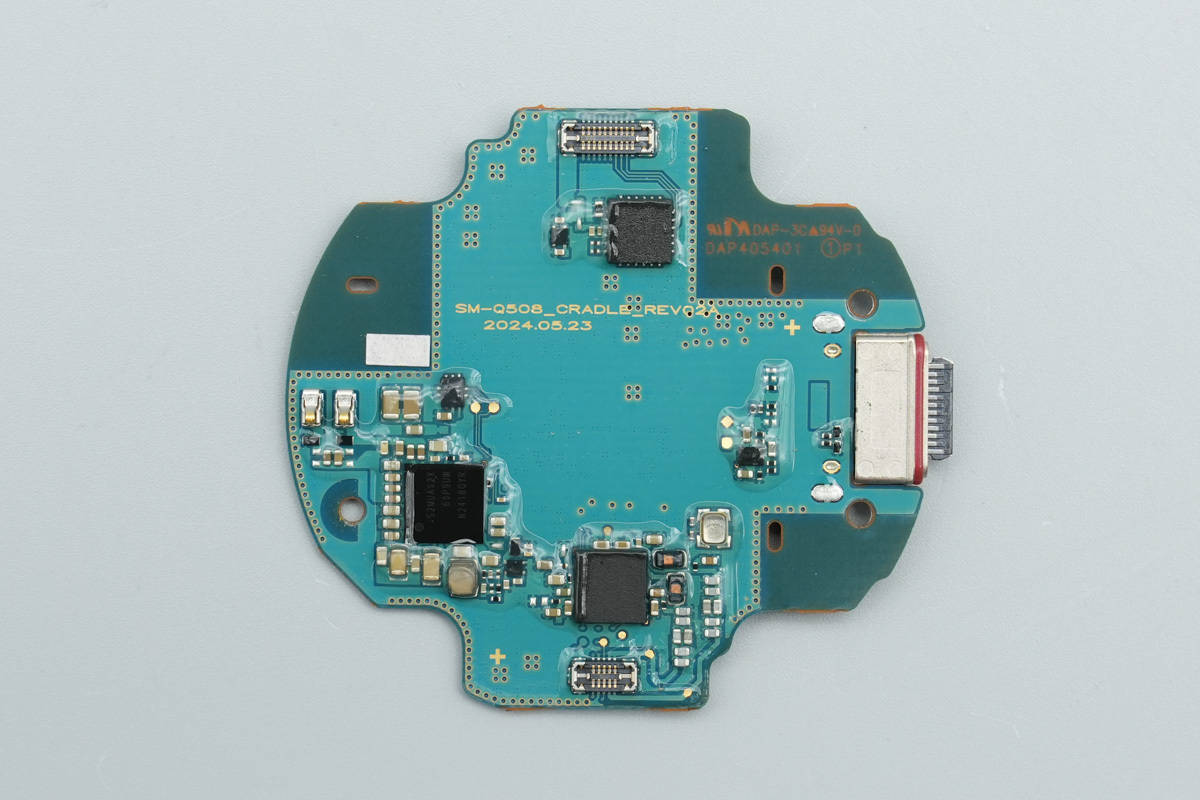

PCB板正面设有过压保护『芯片』、电源管理『芯片』、LED驱动『芯片』、NFC无线🛜充电『芯片』等器件，此外『芯片』以及小电容、电阻等器件全部打胶水保护。

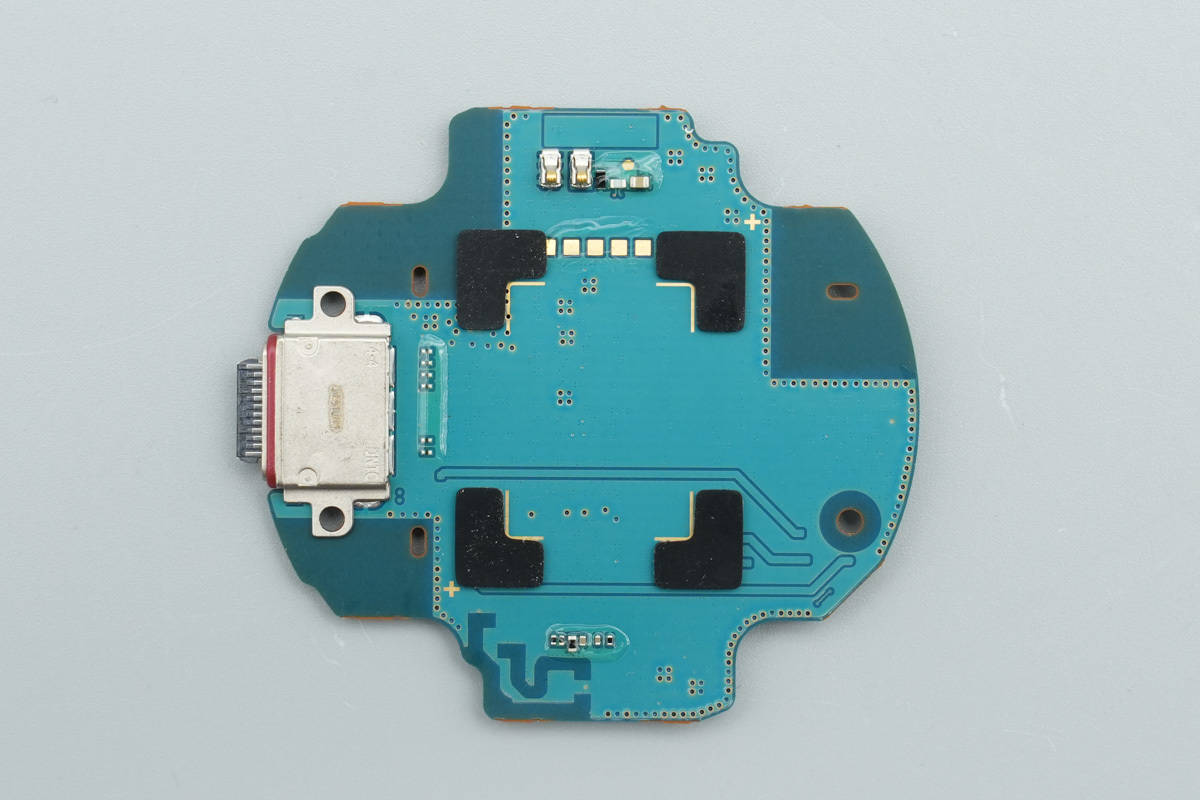

背面中心贴有泡棉垫，USB-C接口母座沉板焊接。
USB-C接口母座来自韩国JNTC。

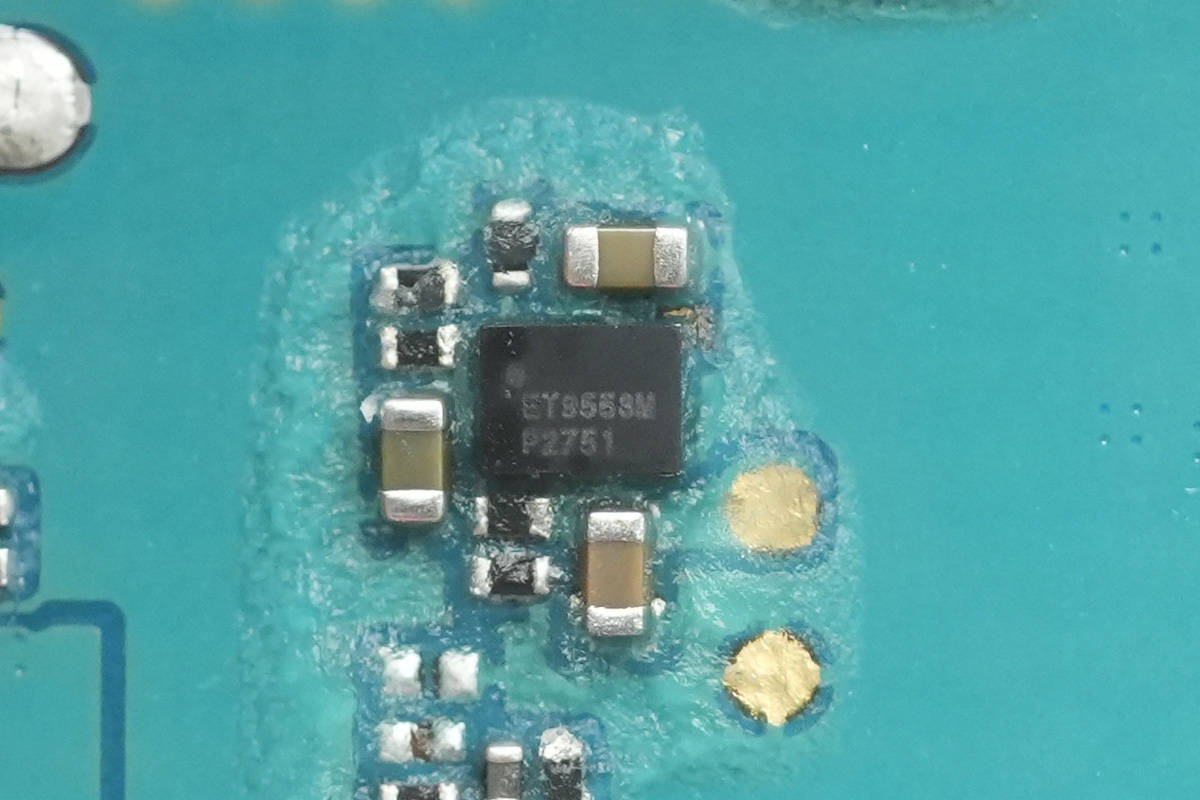

过压保护『芯片』来自ETEK力芯微，型号ET9553M，这是一款具有可调过压锁定功能的大电流过压保护器，可在检测到异常输入工作条件时，从其输出引脚（OUT）断开系统连接。
ET9553M输入电压最高可达28V，内部过压锁定阈值为10V，也可通过外部电阻进行调整。ET9553M 具备内部热关断保护功能。器件采用先进的全面环保合规晶圆级『芯片』尺寸封装（WLCSP12）。

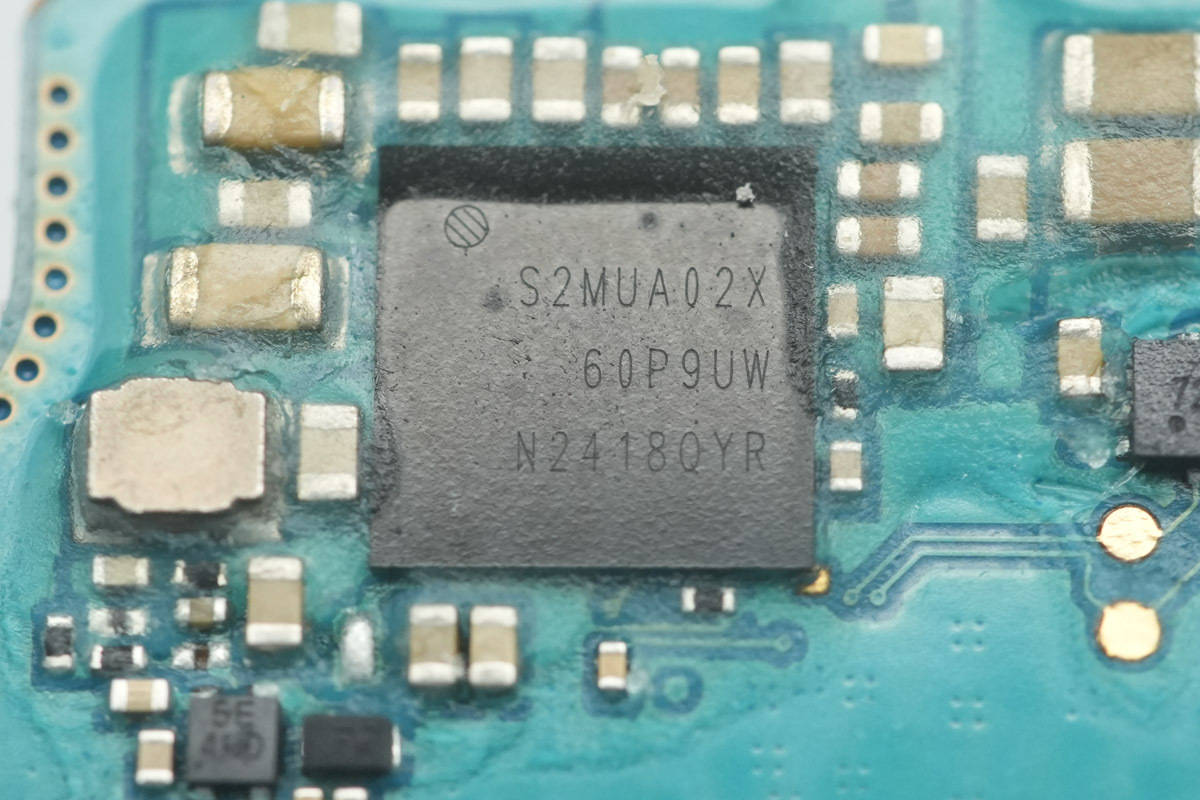

电源管理『芯片』来自三星，型号S2MUA02X，单『芯片』支持有线和无线🛜充电，采用144-WLP封装，外围电路非常精简。三星此前的多代家族产品上均搭载了此系列电源管理『芯片』。

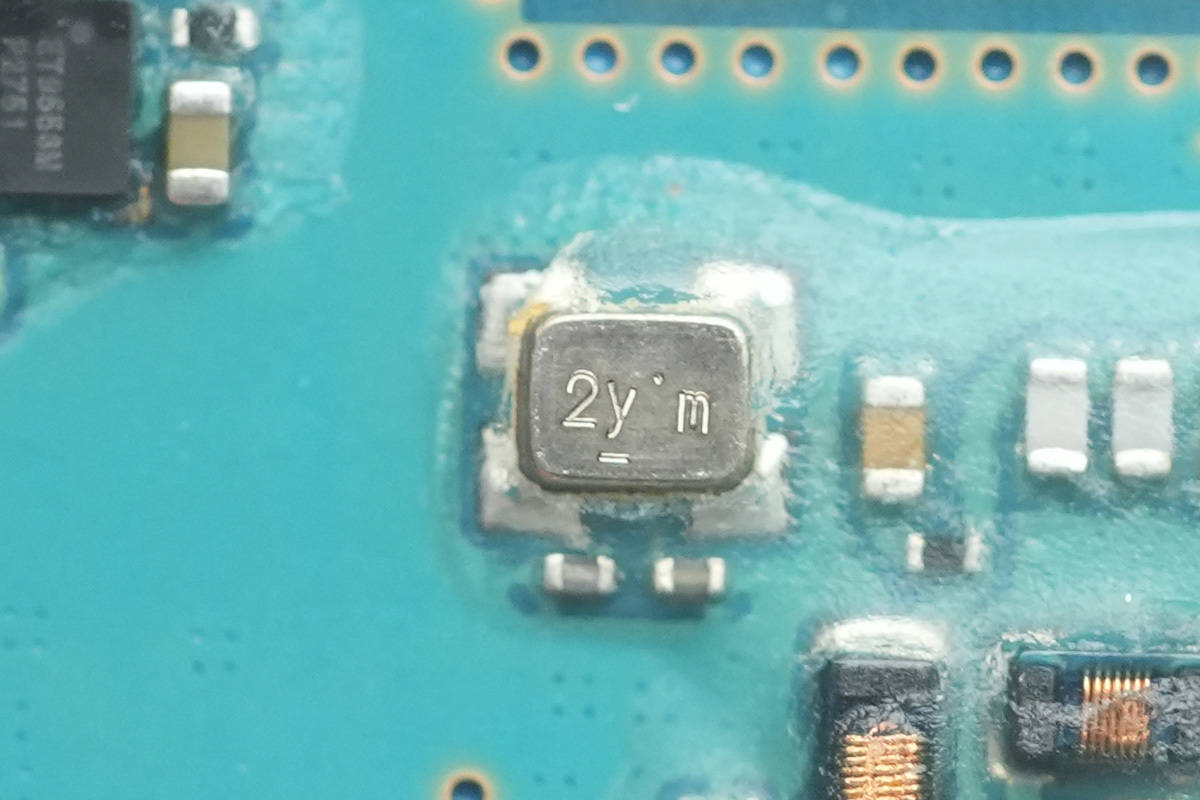

一颗丝印7228T的『芯片』。
电源管理『芯片』搭配的电感特写。
用于LED指示灯驱动控制的『芯片』来自力芯微，型号ET6034AY，这是一款16位恒流LED灌电流驱动器，专为LED显示屏设计，具有128级线性电流可调功能，内置16个独立低阻彩色LED驱动通道，每个通道均可提供2~45mA（寄存器设置值固定为52H）的恒流输出。
NFC无线🛜充电『芯片』来自NXP恩智浦，型号PN7362AUEV，该系列是一款基于32位Arm Cortex-M0内核的NFC微控制器，具备高性能与低功耗特性。其指令集和内存寻址方式简洁，与现有架构相比能显著减少代码体积。
该系列提供一体化解决方案，集成了NFC（支持所有NFC Forum标准模式）、微控制器、可选的非接触式智能卡读卡器功能及配套软件于单『芯片』中，最高工作频率可达20MHz。PN7362AUEV采用VFBGA64封装。
外置晶振特写。
用于连接无线🛜充电线圈的触点特写。

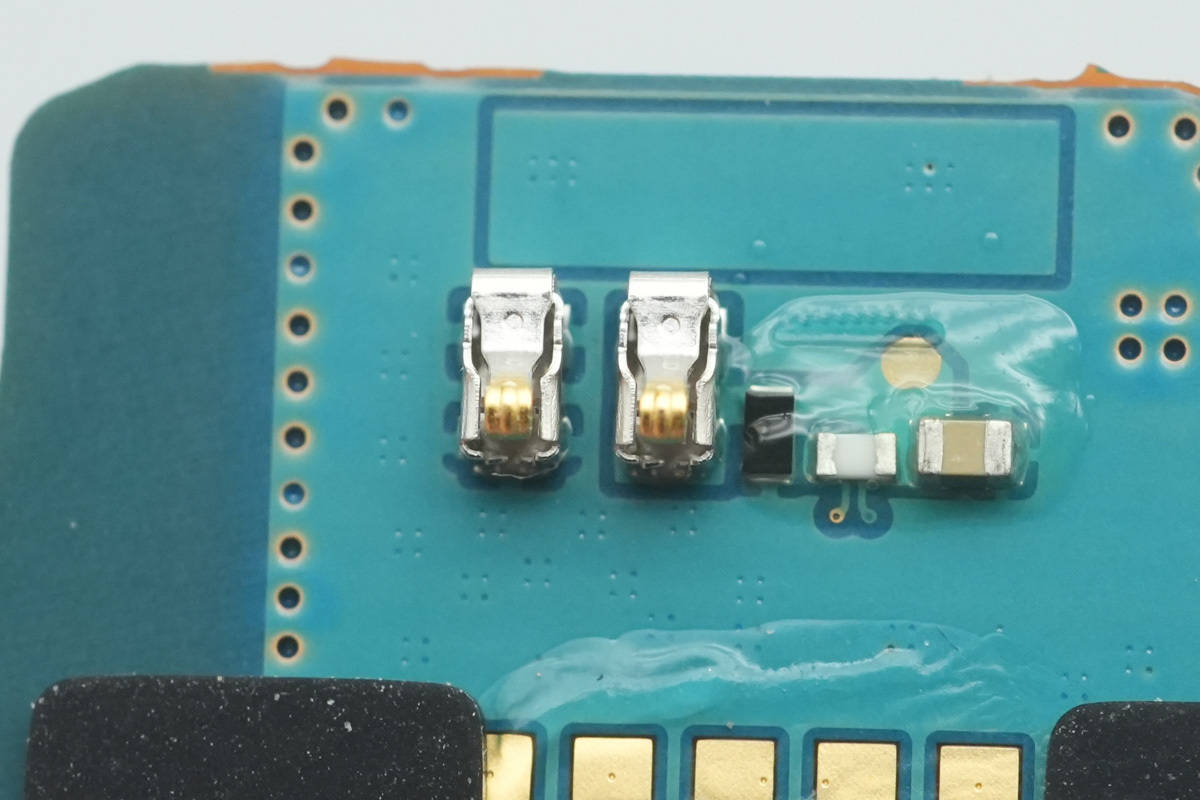

用于连接电池单元的触点特写。

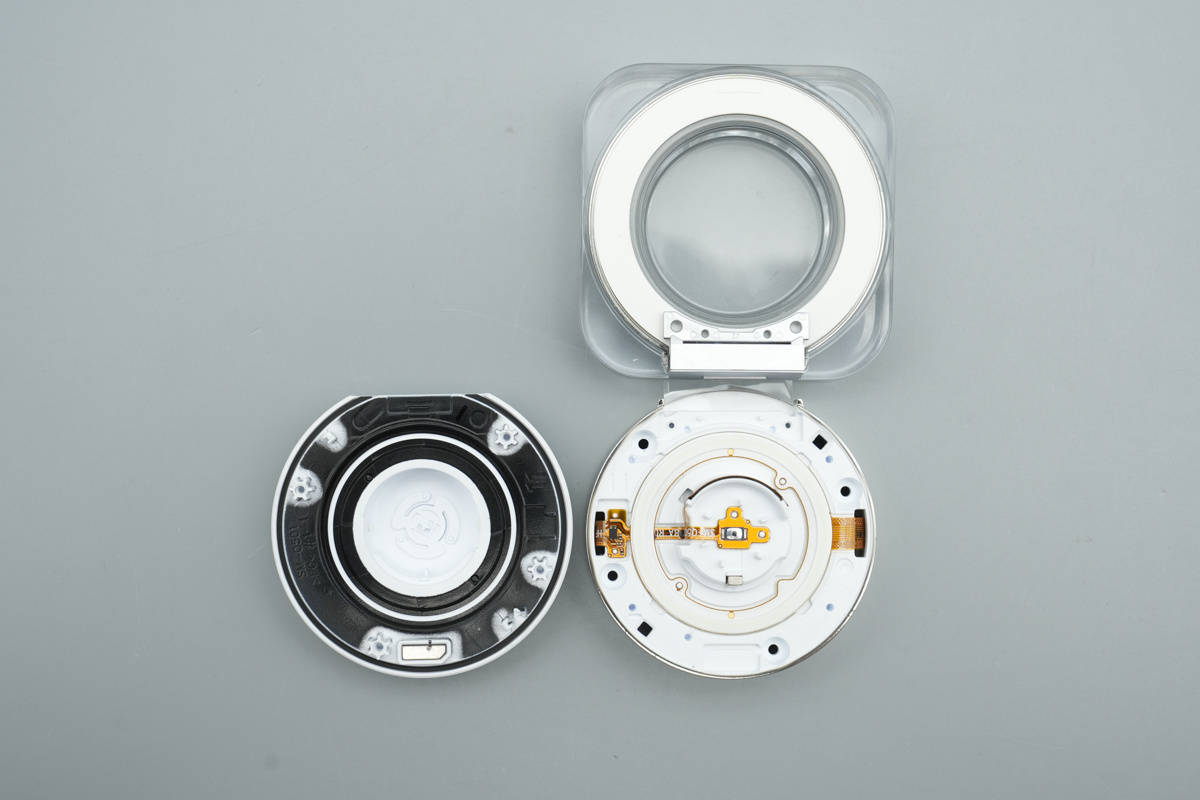

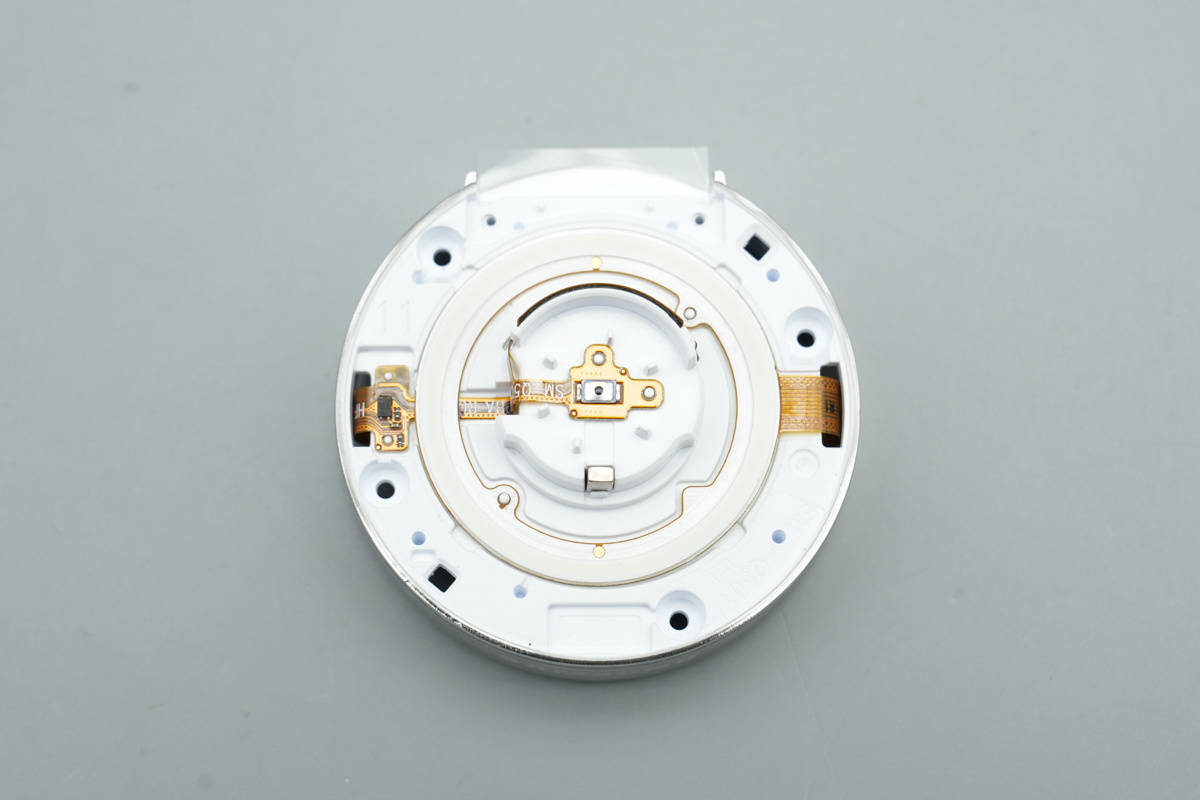

将充电盒底座正面盖板也拆下，内部设有NFC无线🛜充电线圈以及指示灯板。
盖板内侧小磁铁特写。
内部塑料模块边缘镂孔以通过连接排线，NFC无线🛜充电线圈的排线以及LED指示灯板使用固定柱固定。

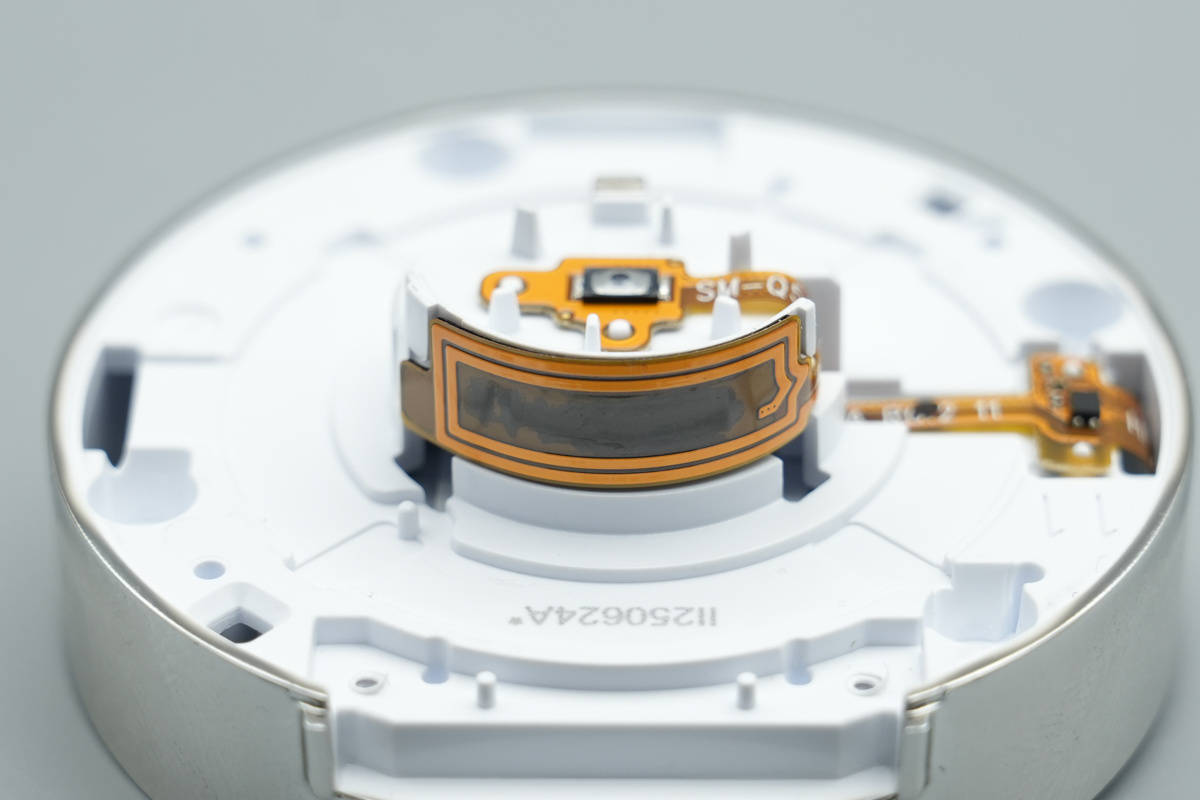

NFC无线🛜充电线圈贴在支架侧面。

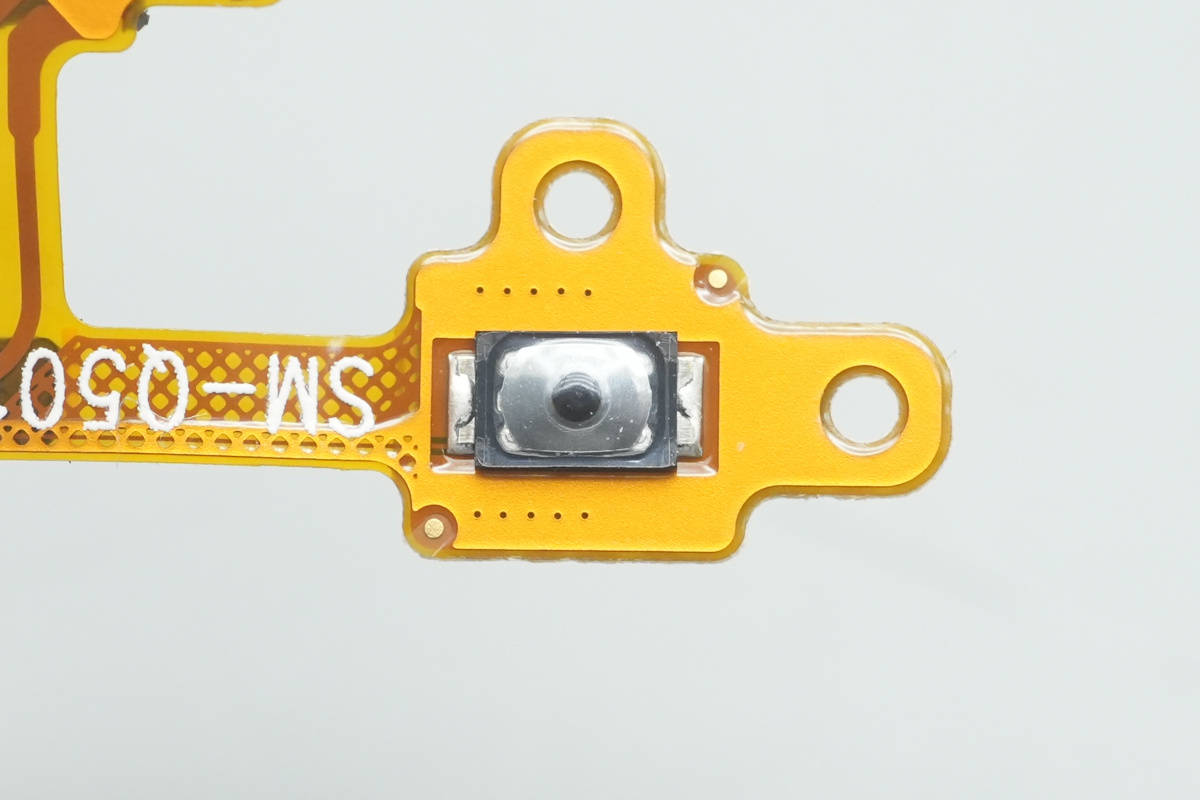

多功能按键贴片焊接。
用于检测充电盒开合以及蓝牙连接的霍尔元件，丝印KZ 3eG。
NFC无线🛜充电线圈特写。
NFC无线🛜充电线圈内部隔磁片特写。

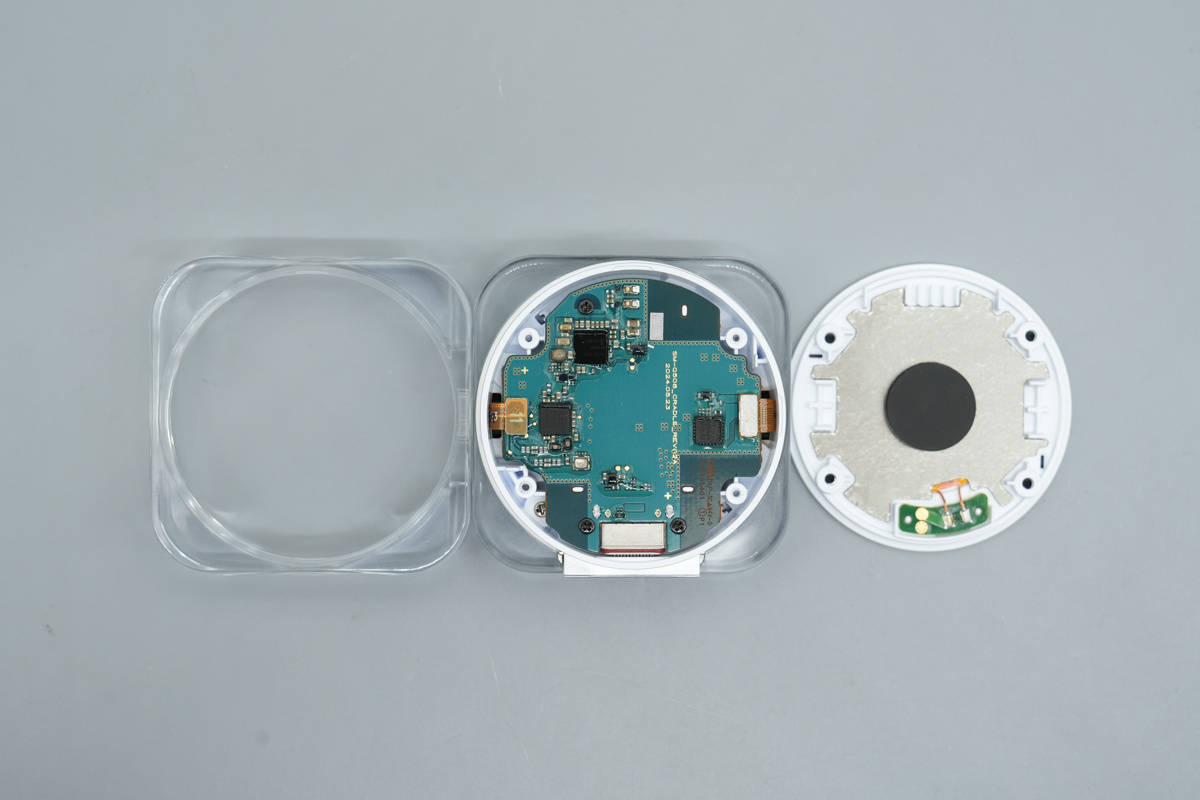

全部拆解一览，来张全家福。
充电头网拆解总结
最后附上『三星Galaxy』 Ring无线🛜充电保护盒的核心器件清单，方便大家查阅。
『三星Galaxy』 Ring无线🛜充电保护盒采用透明亚克力材质外壳，整体晶莹剔透，美感十足。这款充电盒支持有线和无线🛜两种充电方式，并且支持反向无线🛜充电的手机可视作“无线🛜充”，在本身充电的情况下为充电盒进行充电。此外充电盒设计上会优先为智能戒指💍充电，并内置电池提升户外续航能力，这些细节设计可大大提升用户的使用体验。
充电头网通过拆解了解到，充电盒采用的是三星自研电源管理『芯片』S2MUA02X，三星此前的多代家族产品上搭载的均是这款产品。此外输入过压以及LED指示灯控制分别采用力芯微ET9553M和ET6034AY。NFC无线🛜充电方案采用恩智浦PN7362AUEV。充电盒内部模块主要使用固定柱以及螺丝固定，并设有保护垫进行垫隔和抗冲击，PCB板上的『芯片』打胶水保护，做工可靠。
