最近充电头网拿到了PISEN品胜一款160W氮化镓四口快充充电器，其四个接口均为USB-C接口，可以很好的适配目前市面上的新设备，并最多支持四个设备同时充电，提供最高160W总功率，大大提升用户的充电效率。
产品性能方面，USB-C3/C4口均支持最高140W PD3.1高性能快充输出，USB-C1/C2口支持20W快充，还支持140W+20W、100W+60W、65W+65W+20W等输出策略，满足笔电、平板、手机等多设备同时快充。下面我们就来看看品胜这款产品的具体设计。
品胜160W四口氮化镓充电器开箱
包装盒正面印有PISEN品胜品牌、产品名称、套装外观图以及卖点。

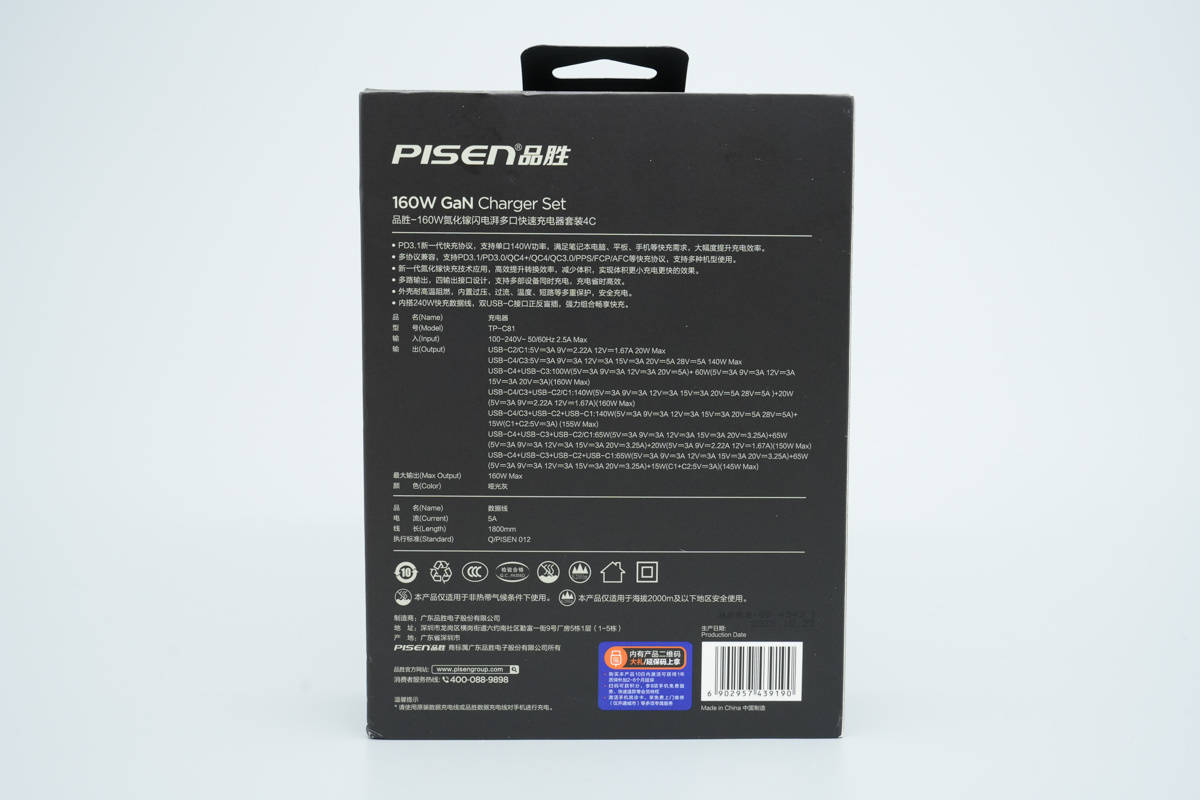

背面印有产品卖点介绍、规格参数以及商家信息等。
包装盒上参数特写，下面到产品实物展示环节再介绍。

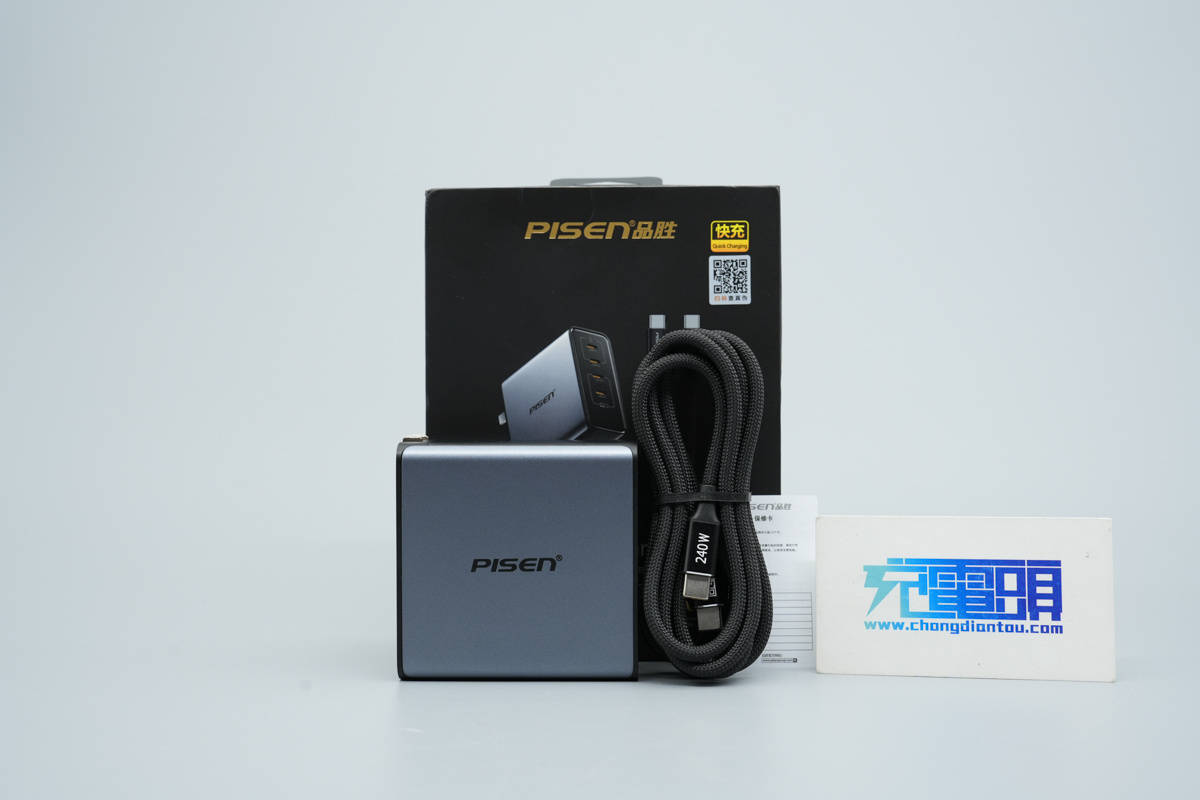

包装内含充电器、数据线以及保修卡。

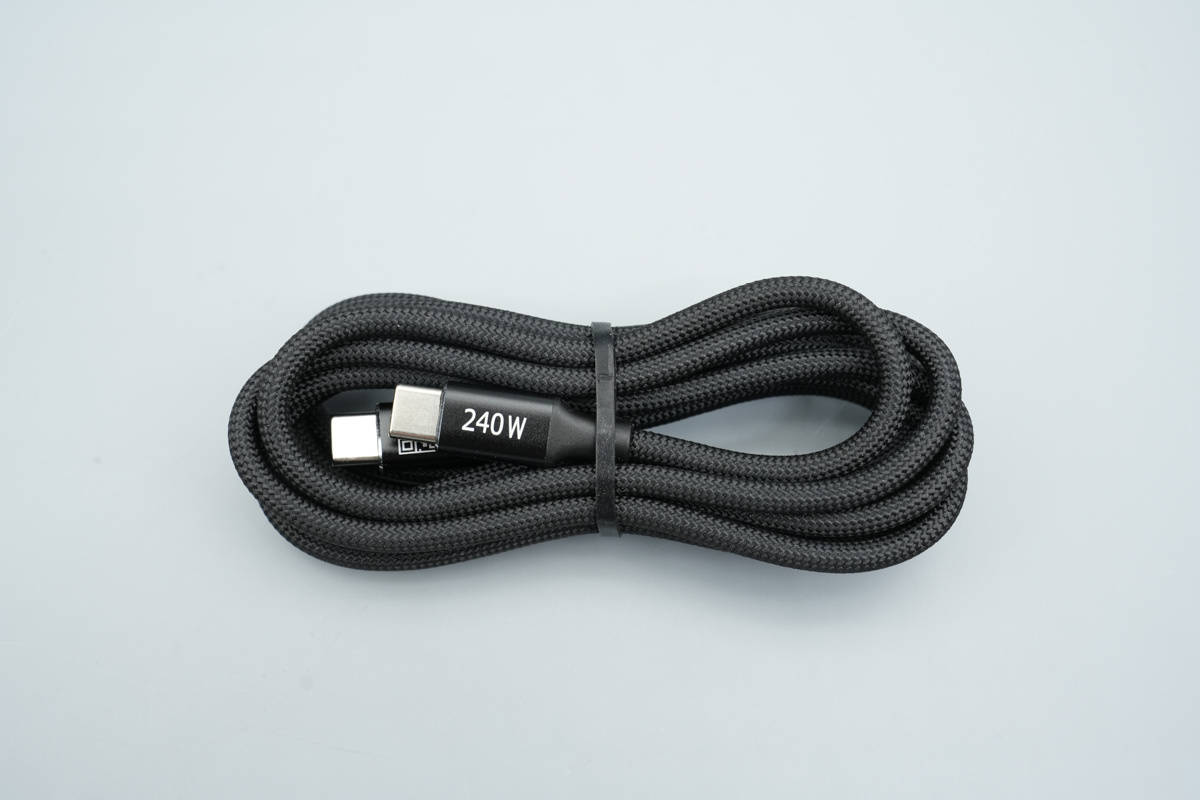

附带USB-C数据线为编织线类型设计，相比常规线材更加耐磨耐用

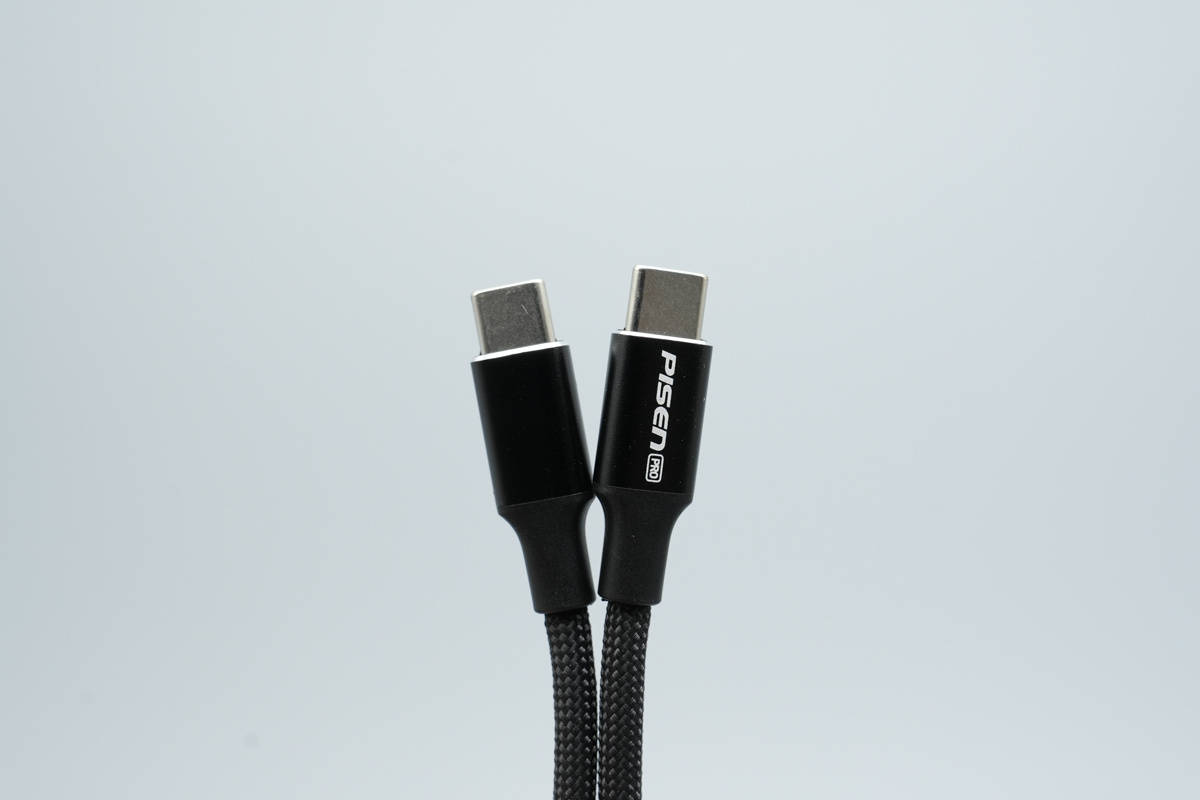

端子外壳为金属材质，并设计有PISEN品牌，末端设有抗弯折网尾。

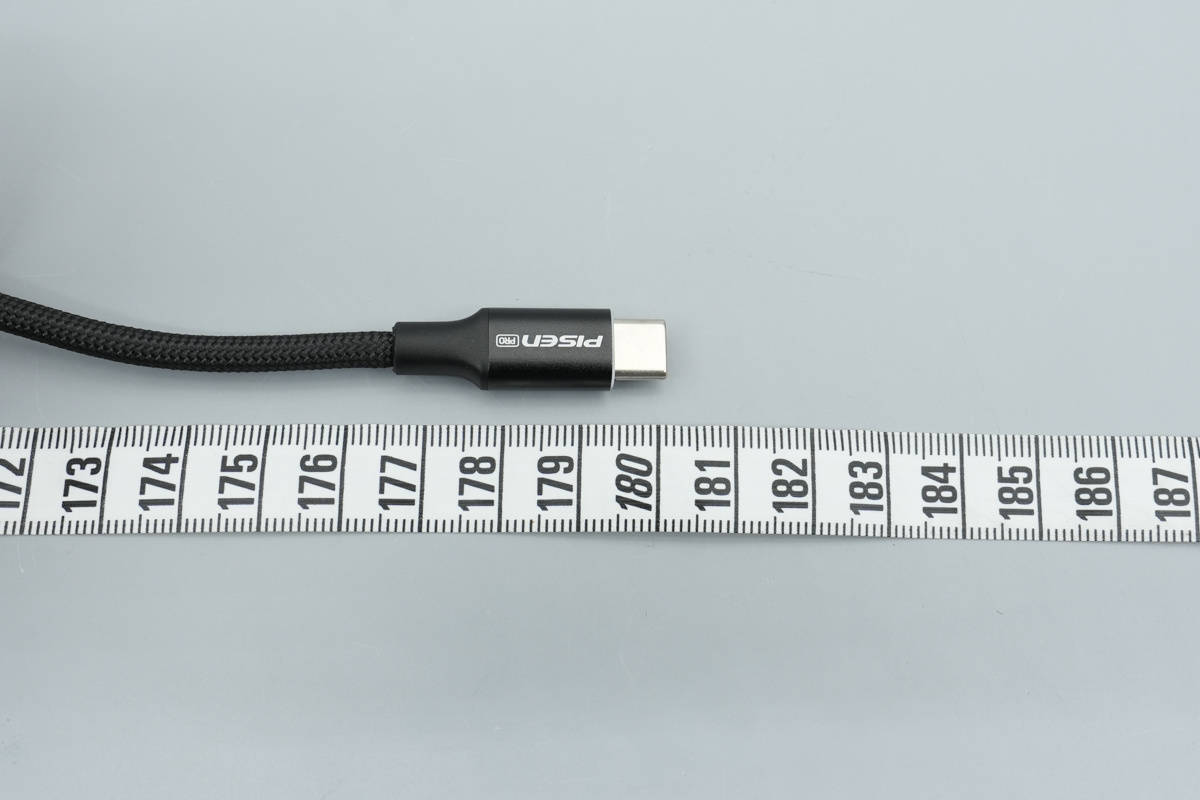

测得数据线长度约为1.8米，这一长度足以满足用户在图书馆、咖啡厅等场景下的使用需求。

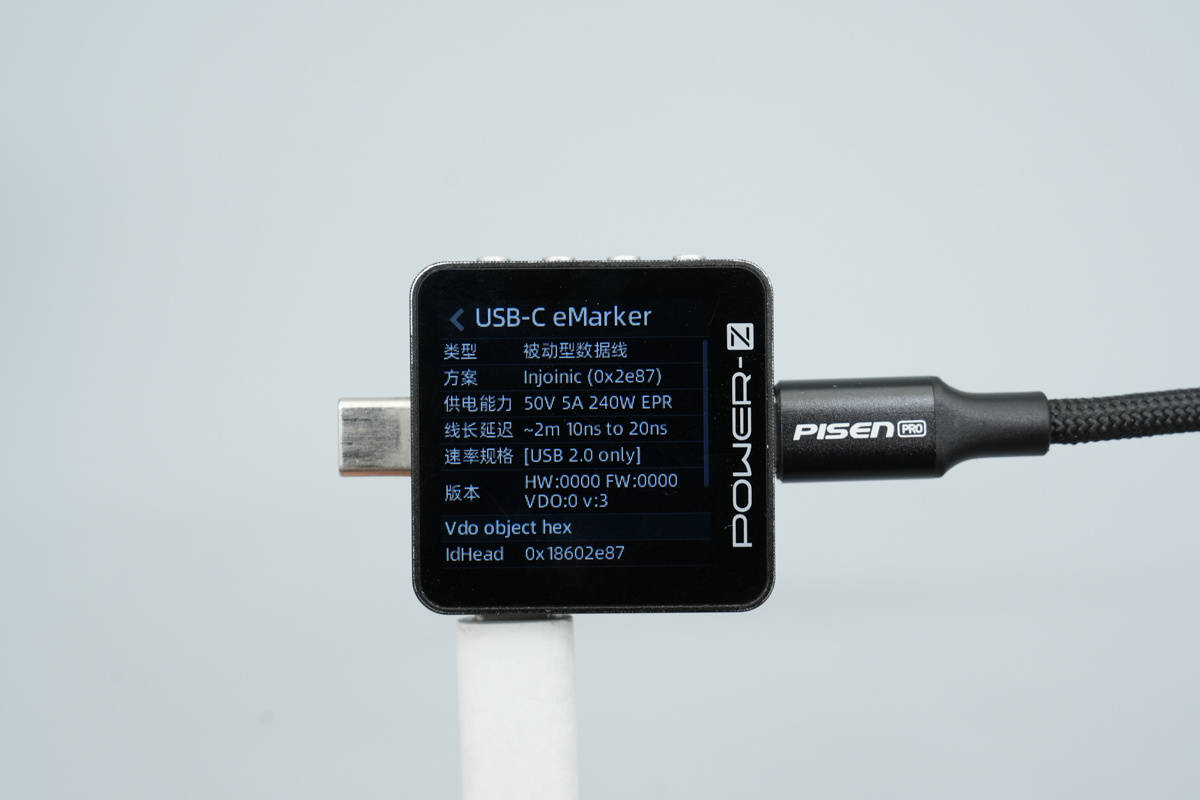

另外使用ChargerLAB POWER-Z KM003C测得数据线采用了英集芯的E-Marker『芯片』，电力传输能力为50V5A，数据传输能力为USB 2.0。

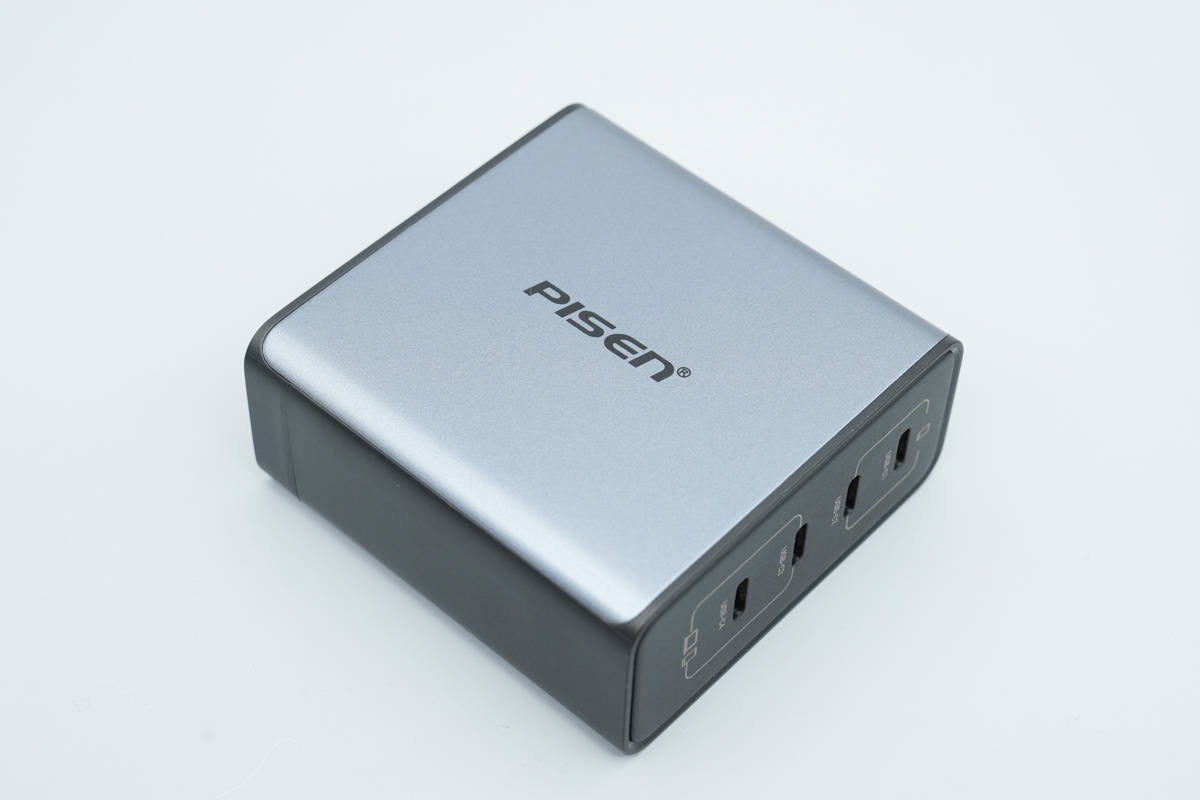

品胜160W氮化镓充电器采用PC阻燃材质塑料外壳，机身正背面覆盖银灰色装饰板，设计比较独特。

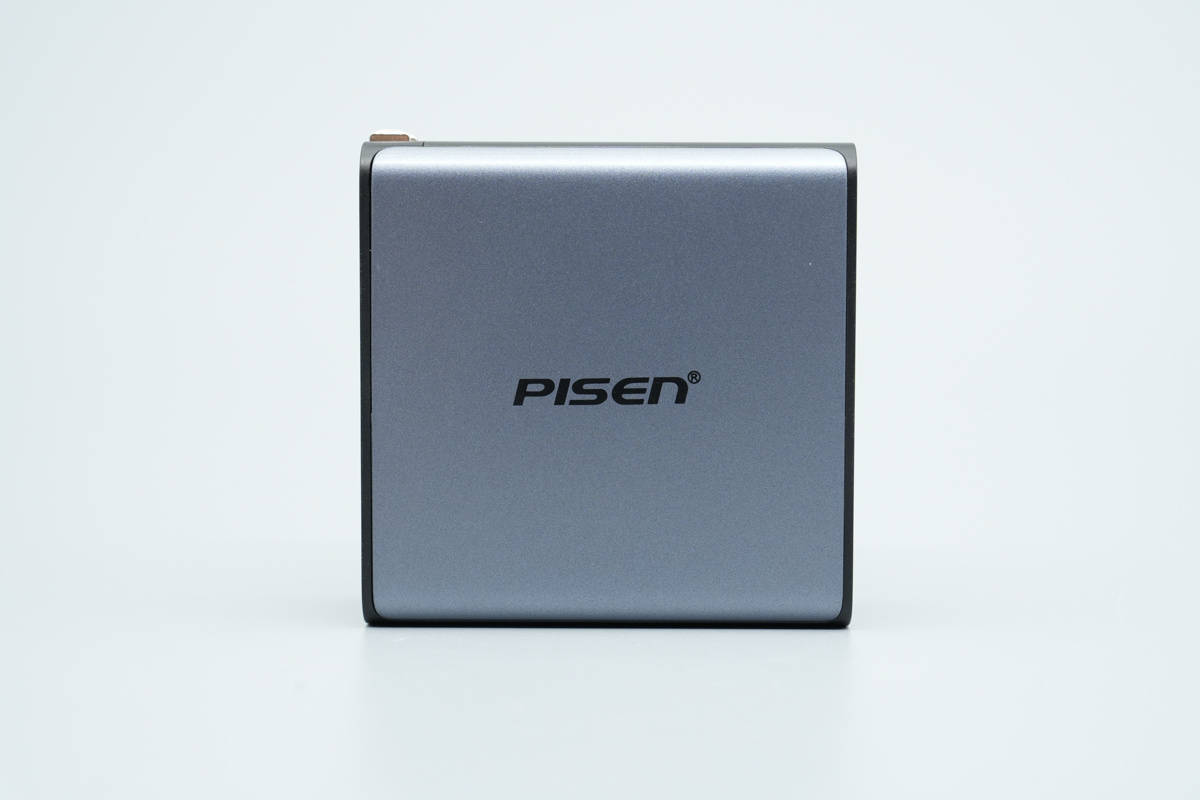

正面装饰板中心印有PISEN品牌。

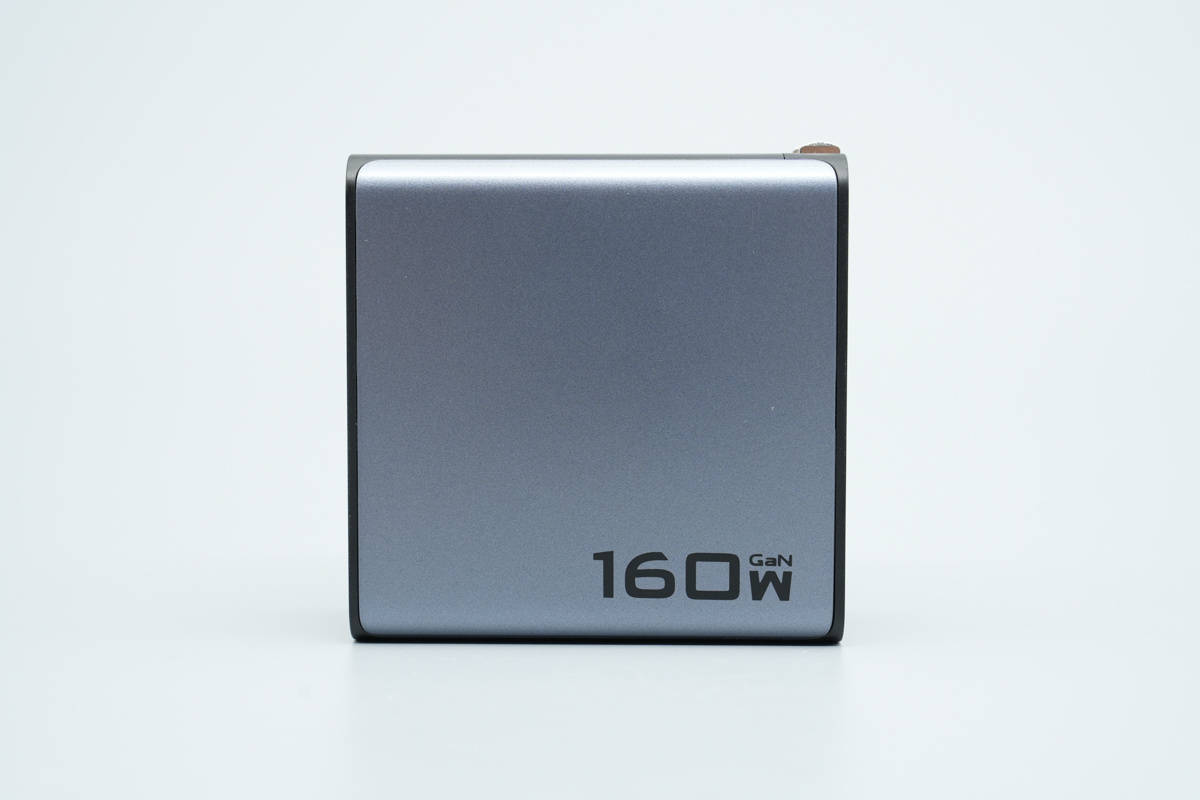

背面装饰板右下角印有160W GaN字样，直观表明这是一款160W氮化镓充电器。

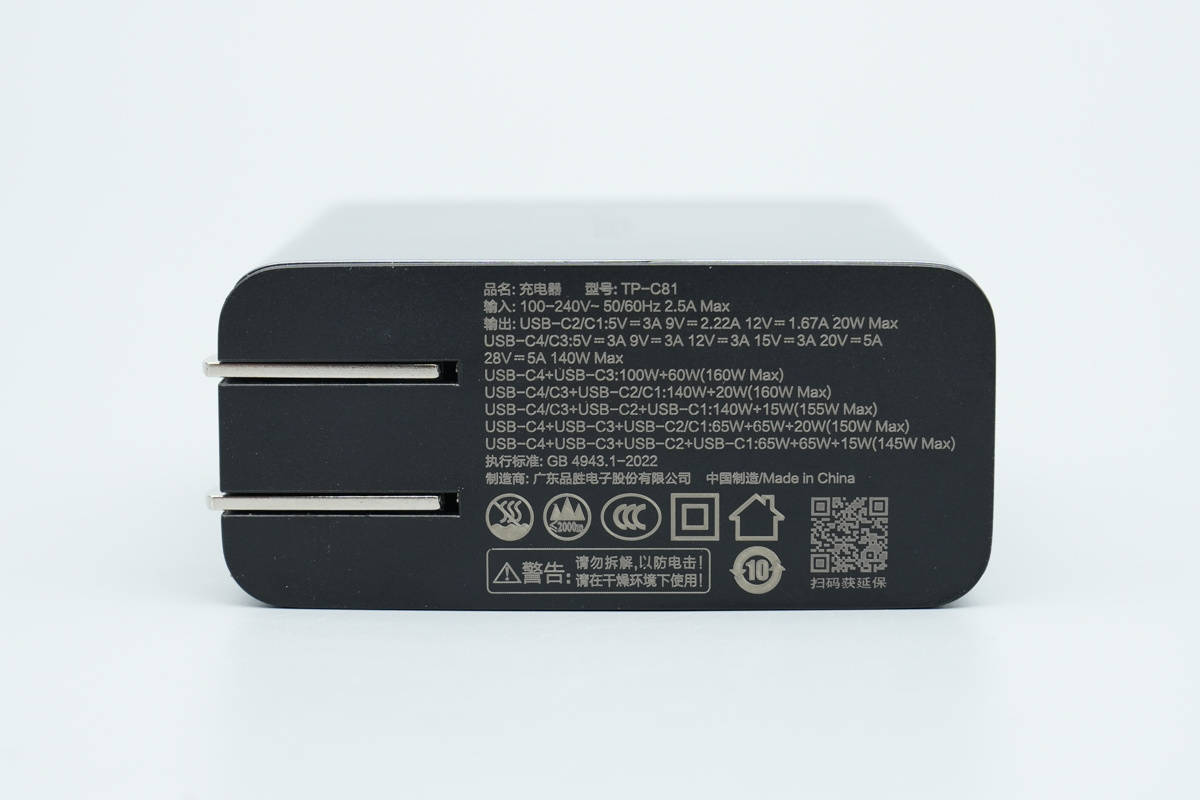

输入端外壳上印有产品参数信息。

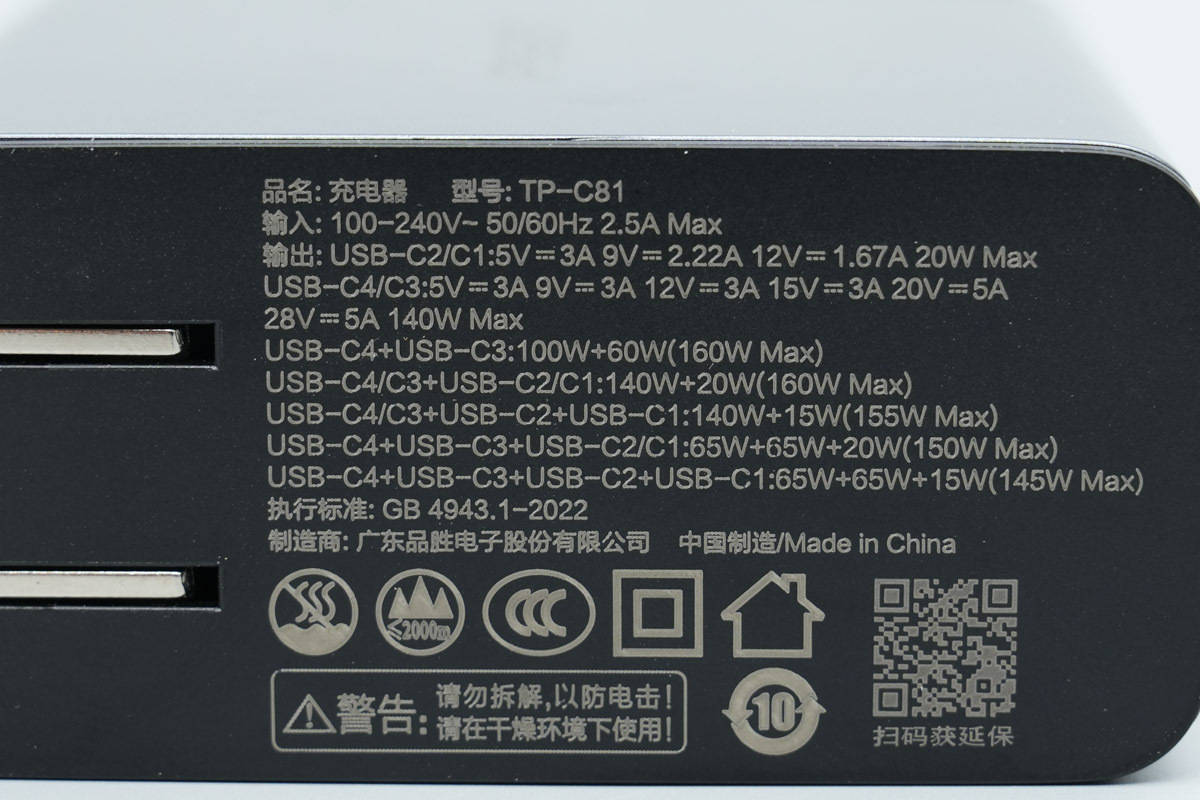

充电器参数特写
型号：TP-C81
输入：100-240V-50/60Hz 2.5A Max
输出：
USB-C2/C1：5V3A、9V2.22A、12V1.67A 20W Max
USB-C4/C3：5V3A、9V3A、12V3A、15V3A、20V5A、28V5A 140W Max
USB-C4+USB-C3：100W+60W（160W Max）
USB-C4/C3+USB-C2/C1：140W+20W（160W Max）
USB-C4/C3+USB-C2+USB-C1：140W+15W（155W Max）
USB-C4+USB-C3+USB-C2/C1：65W+65W+20W（150W Max）
USB-C4+USB-C3+USB-C2+USB-C1：65W+65W+15W（145W Max）
制造商：广东品胜电子股份有限公司
充电器通过了国家CCC认证。

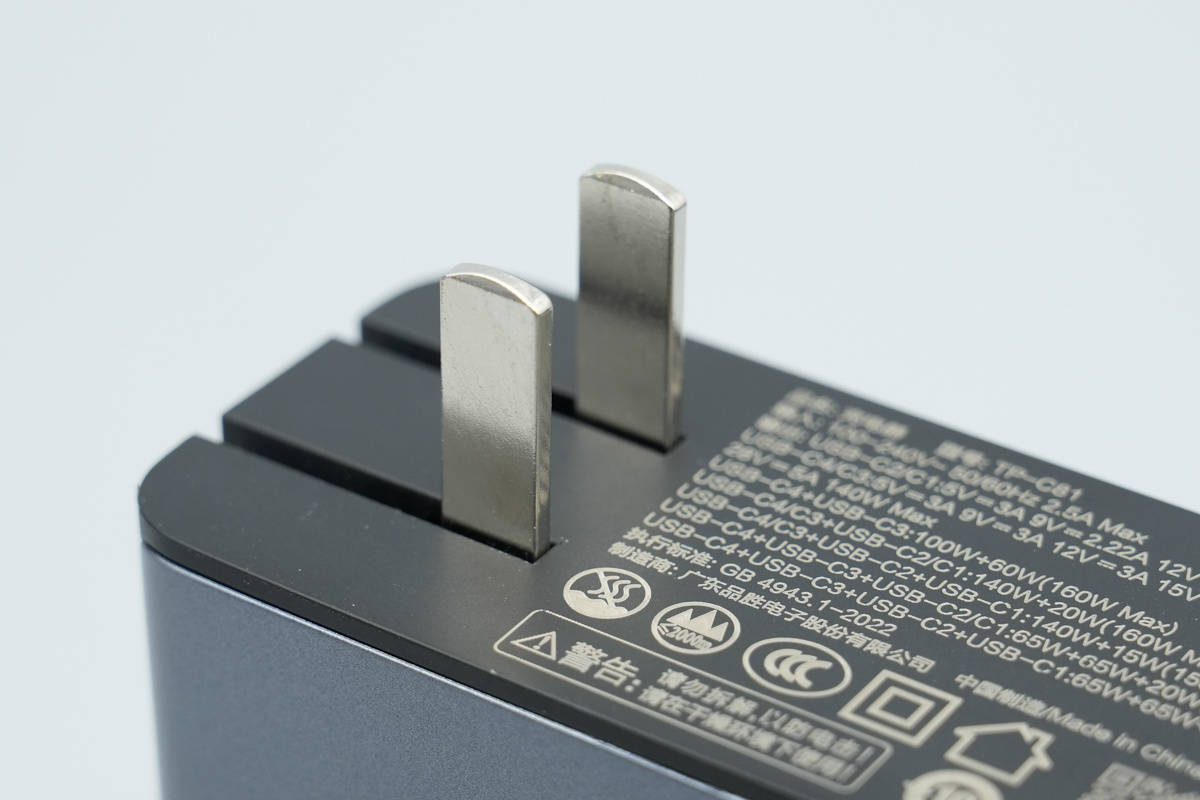

充电器配备可折叠国标插脚。

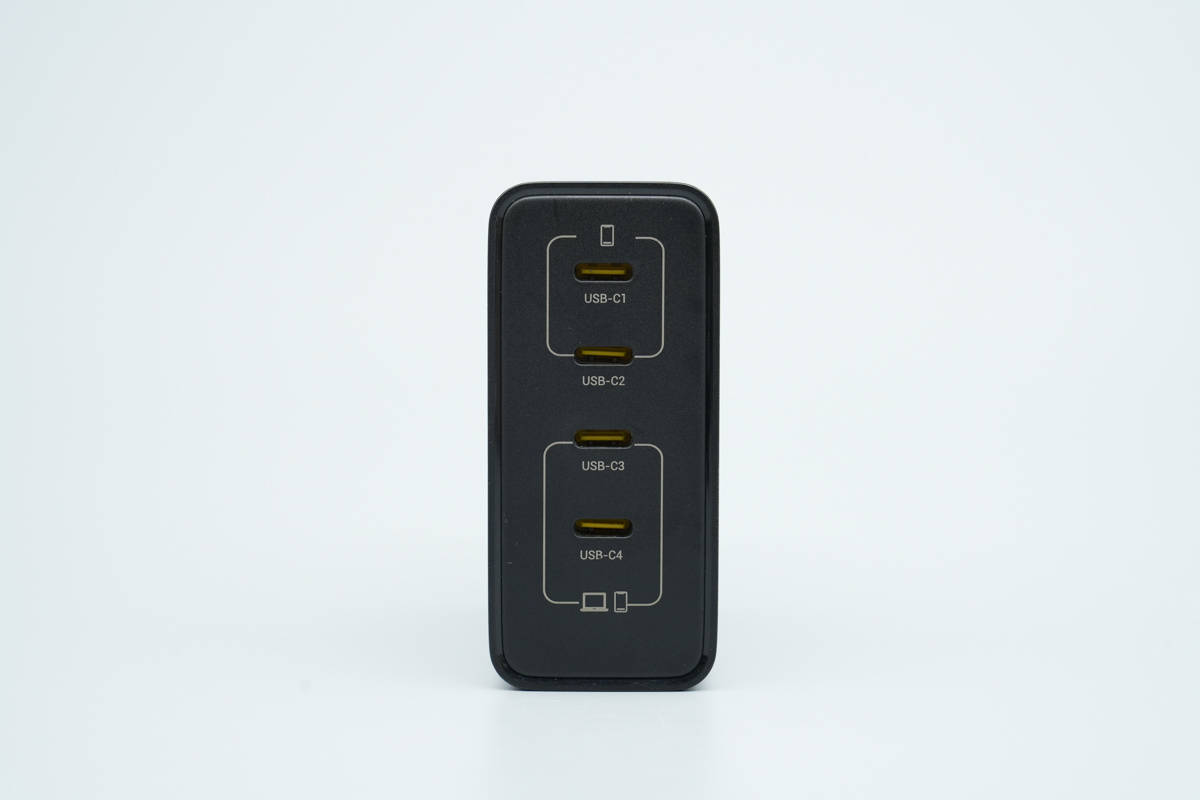

输出端配备四个USB-C接口，接口旁印有相应标识，方便用户区别使用。
实测充电器机身长度为74.27mm。

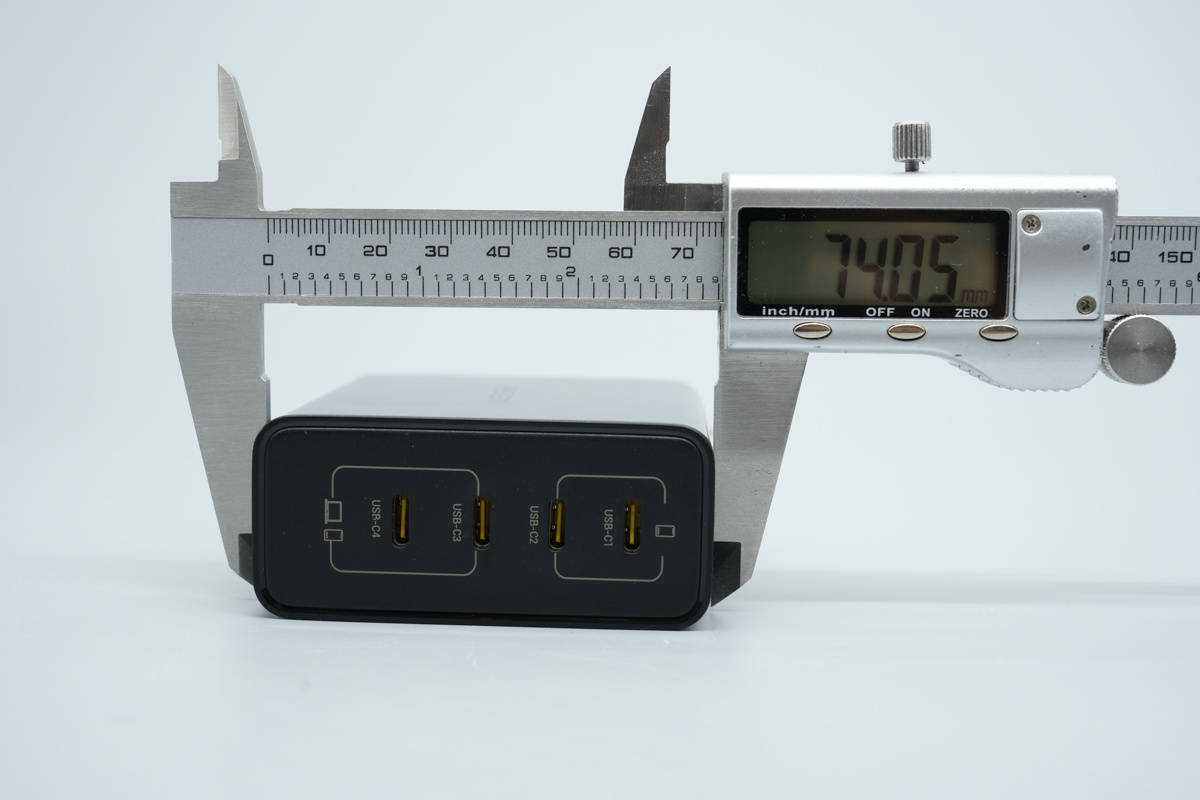

宽度为74.05mm。

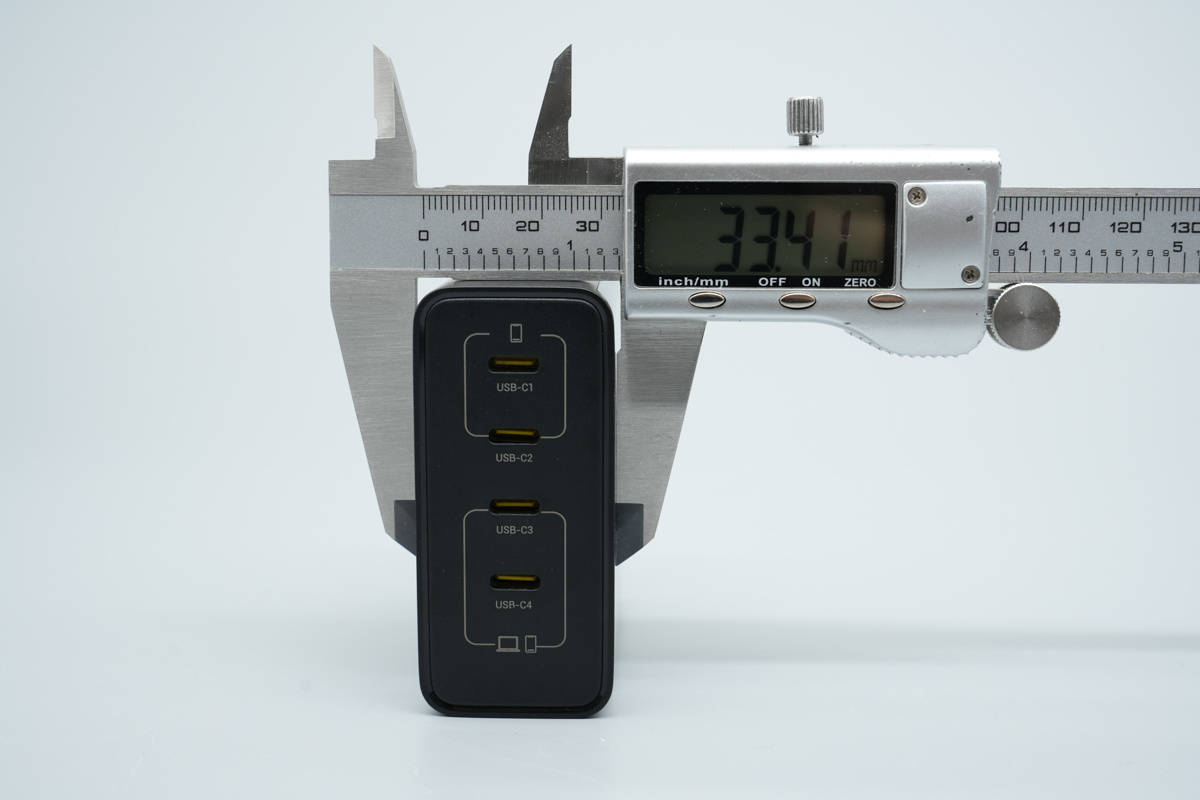

厚度为33.41mm。

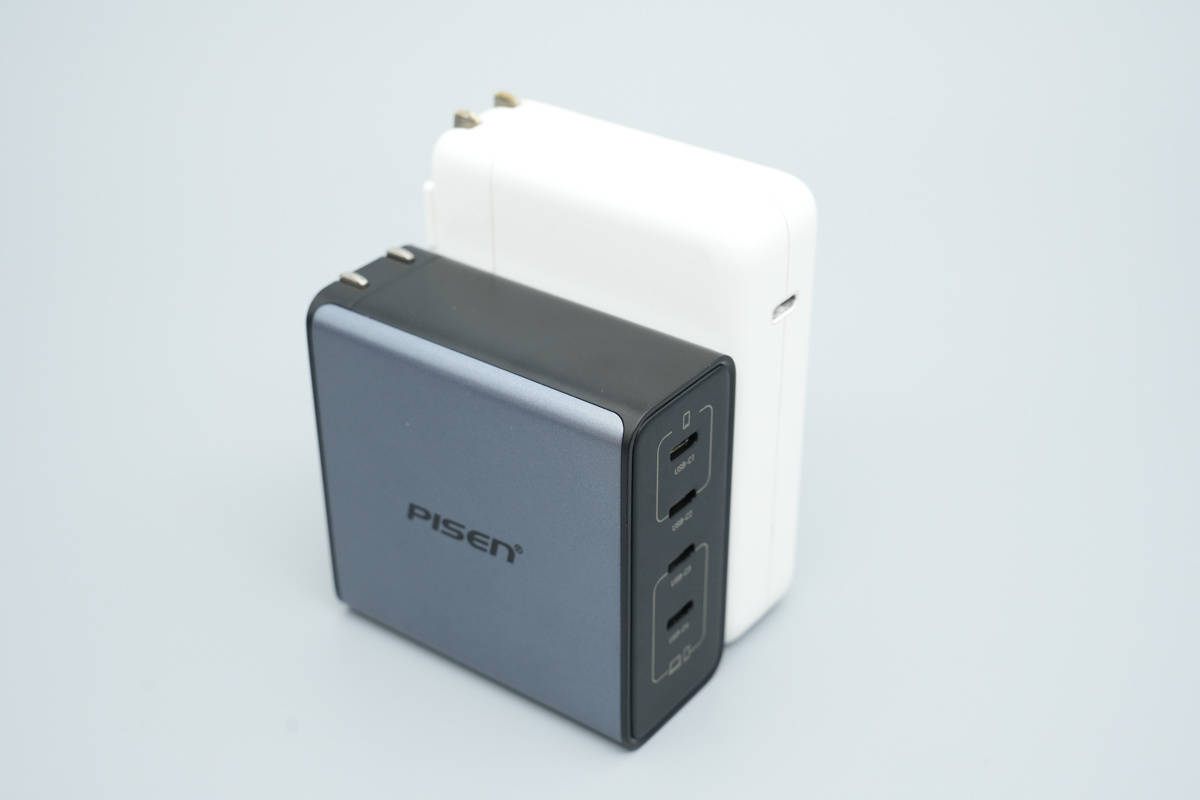

和苹果140W充电器放在一起对比，体积优势明显。

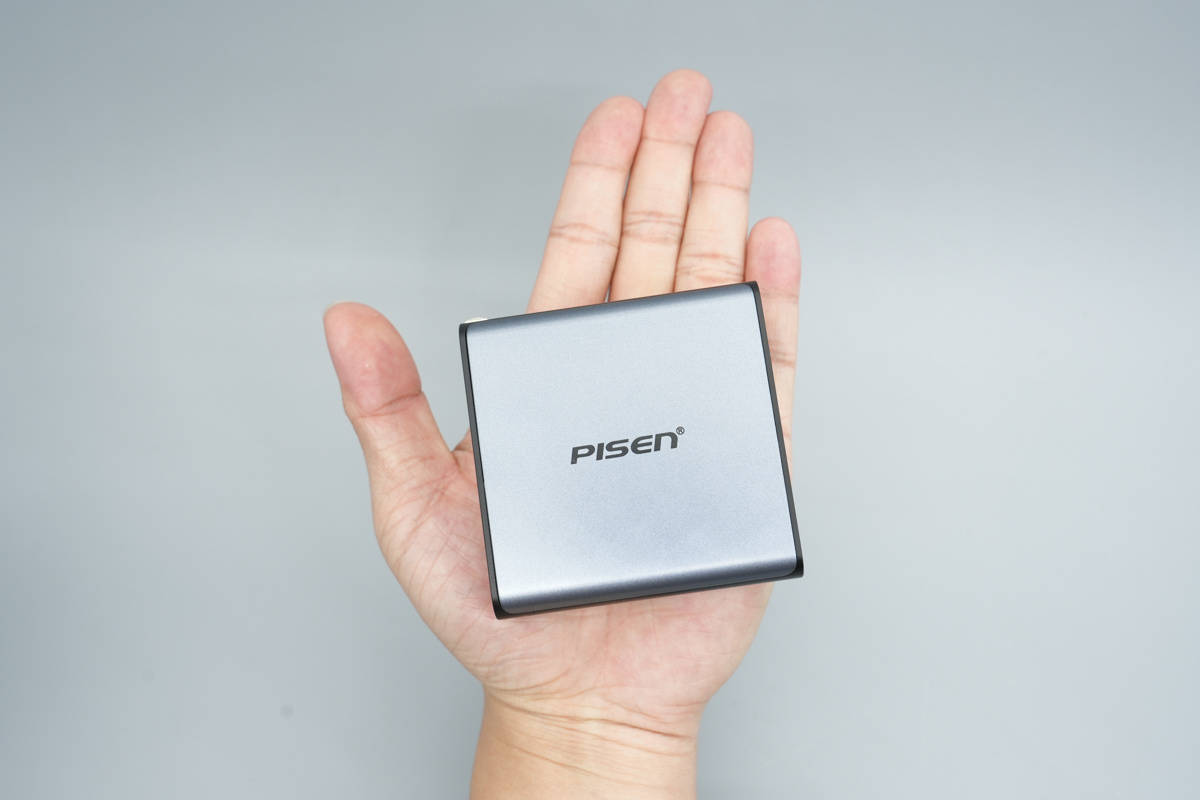

产品拿在手上的大小直观感受。

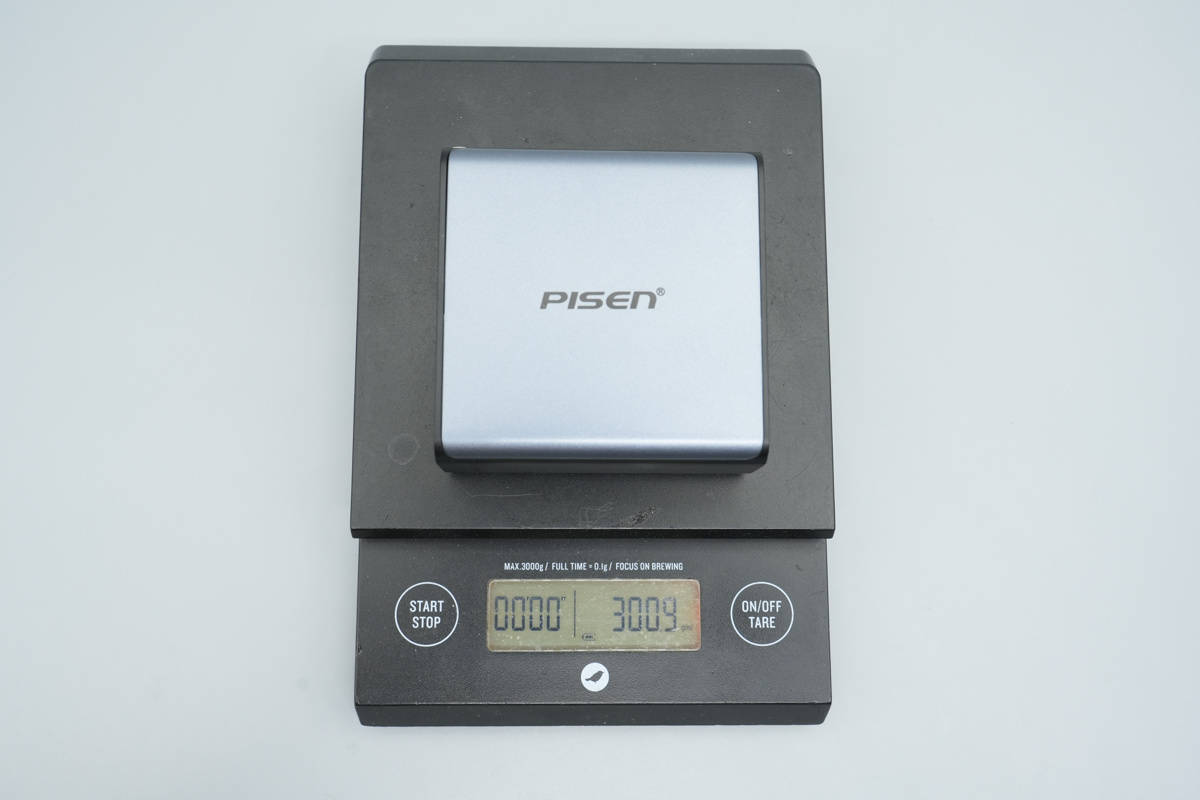

另外测得充电器重量约为301g。

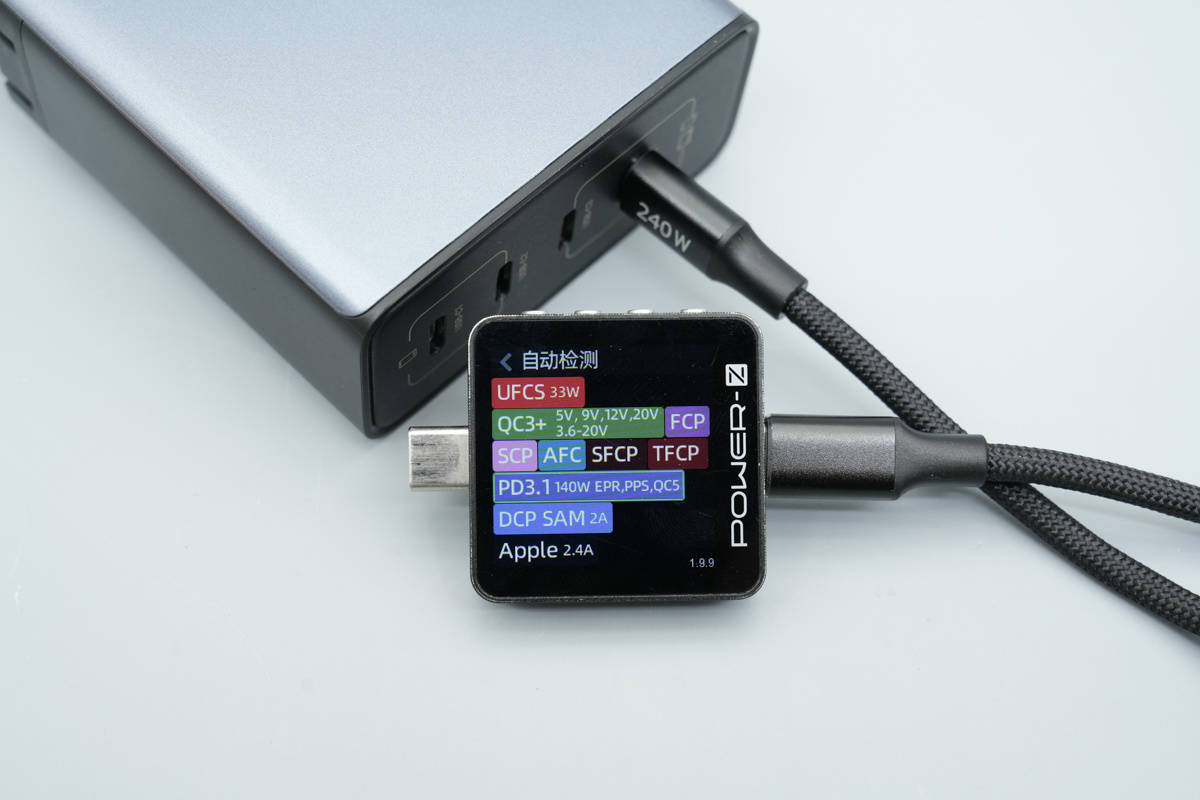

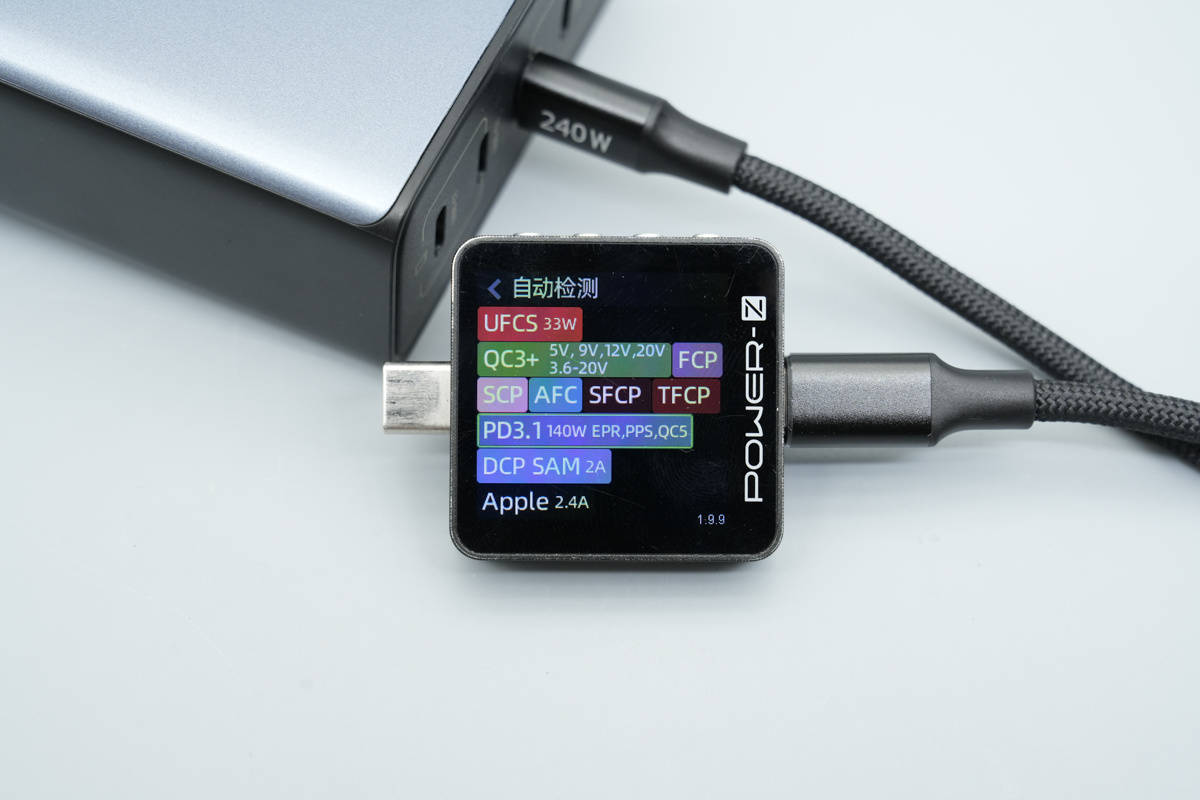

测得充电器USB-C4口支持UFCS、QC3+/5、FCP、SCP、AFC、SFCP、TFCP、PD3.1、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

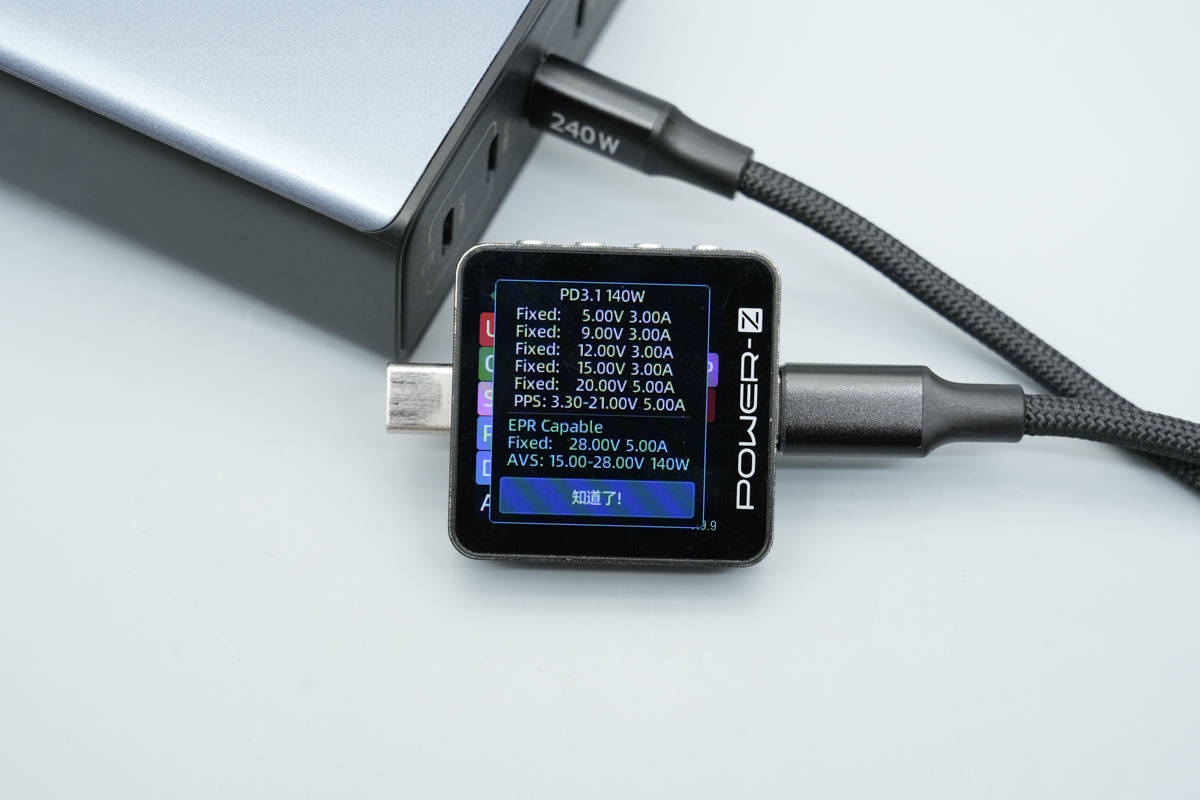

PDO报文显示USB-C4口还具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，以及3.3-21V5A一组PPS电压档位和15-28V 140W AVS电压档位。

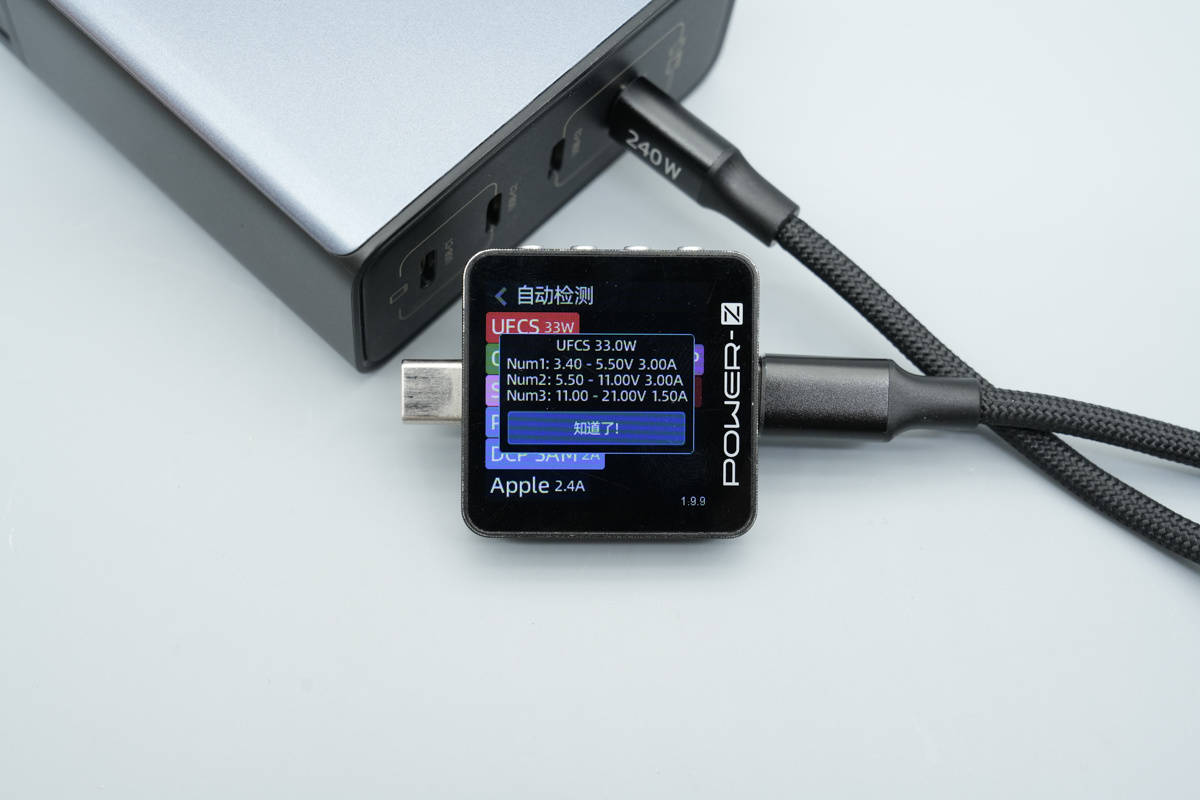

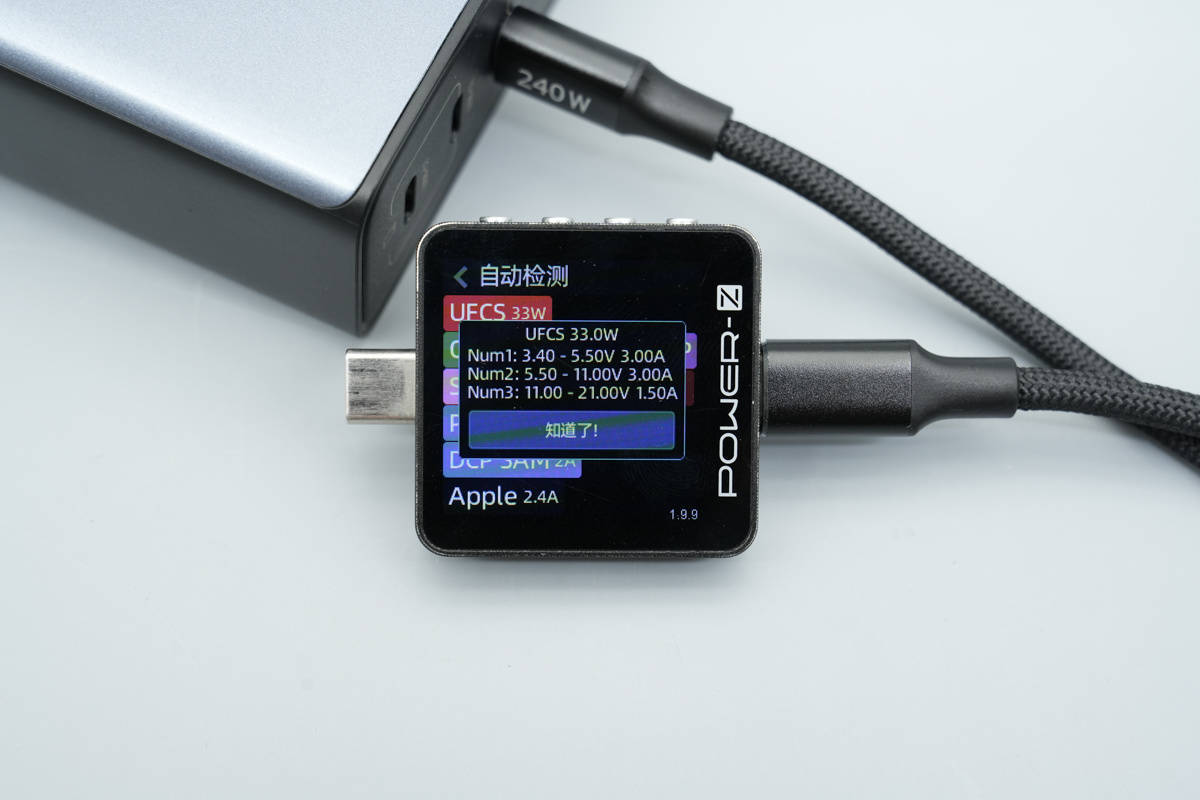

测得UFCS融合快充具备3.4-5.5V3A、5.5-11V3A、11-21V1.5A三组电压档位。
测得USB-C3口兼容协议和USB-C4口的相同。
PDO报文也一样。
此外测得UFCS融合快充电压档位也一样，这两个C口支持功率盲插使用。

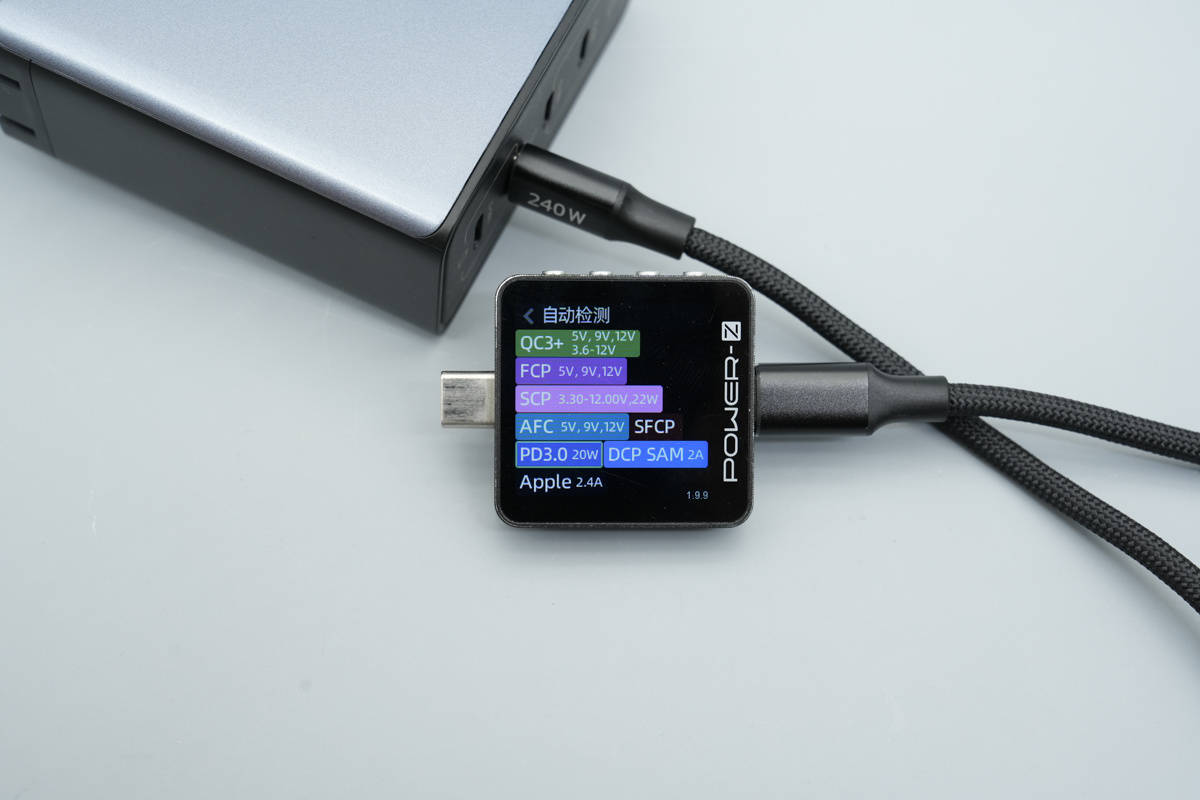

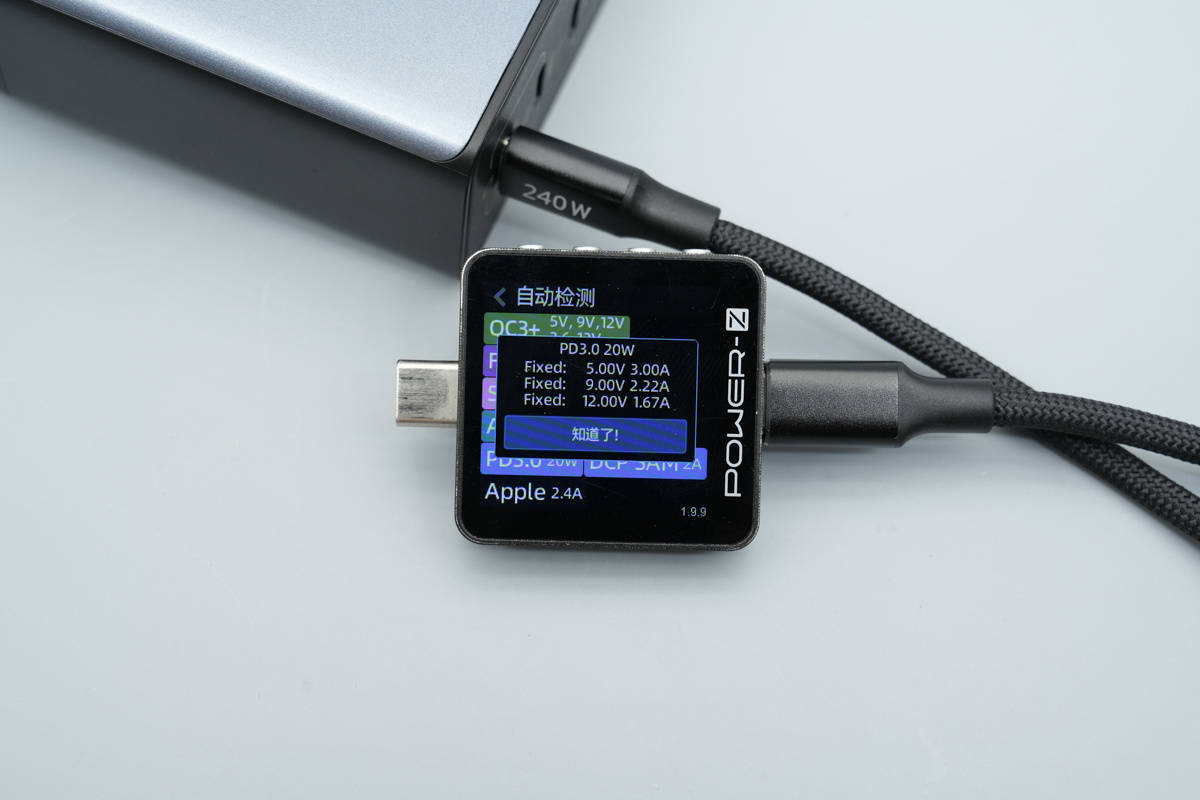

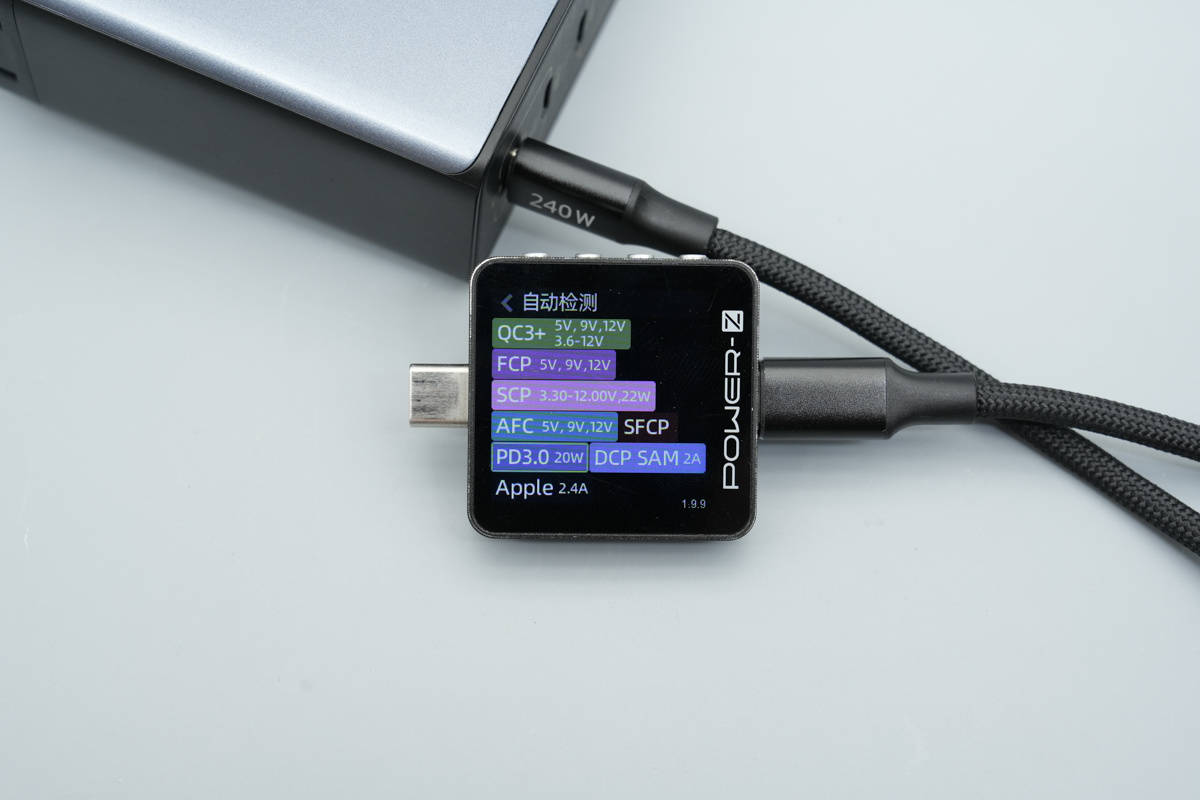

测得USB-C2口支持QC3+、FCP、SCP、AFC、SFCP、PD3.0、DCP、SAM 2A、Apple 2.4A充电协议。

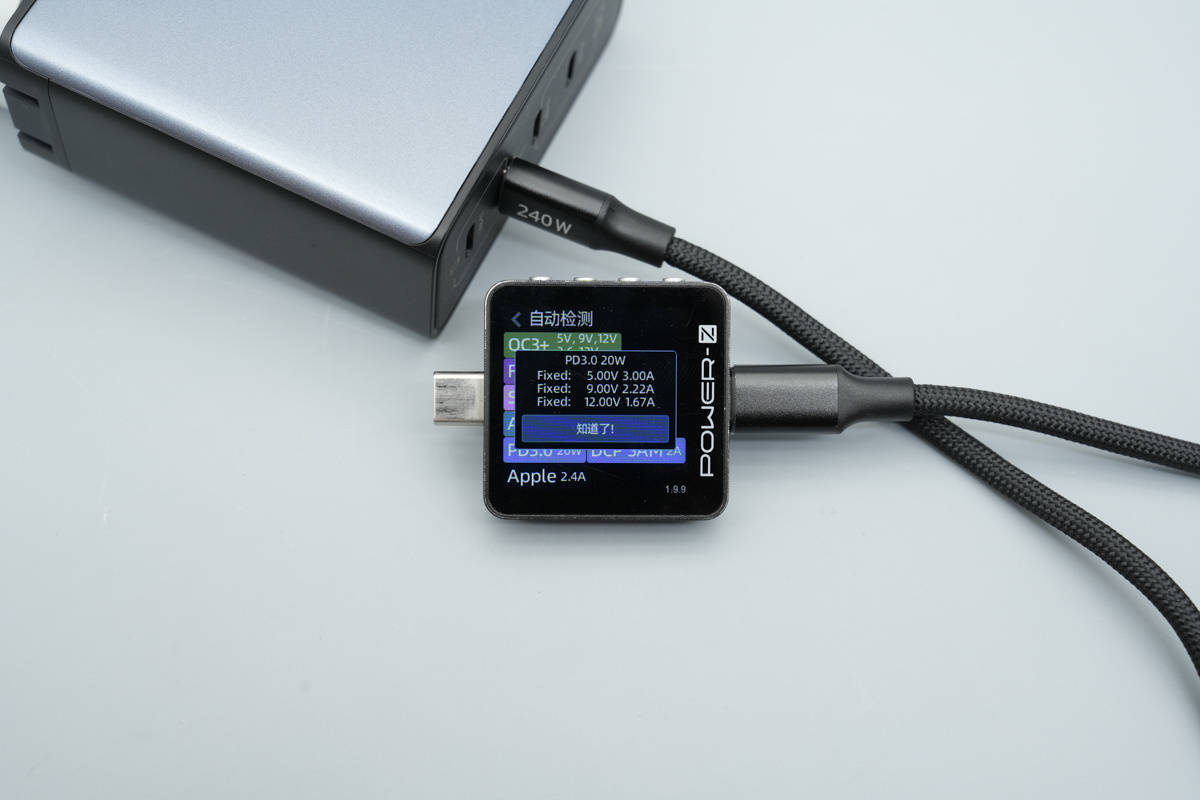

PDO报文显示USB-C2口具备5V3A、9V2.22A、12V1.67A三组电压档位。
测得USB-C1口兼容协议和USB-C2口的相同。
此外PDO报文也一样，这两个接口也支持功率盲插使用。
品胜160W四口氮化镓充电器拆解

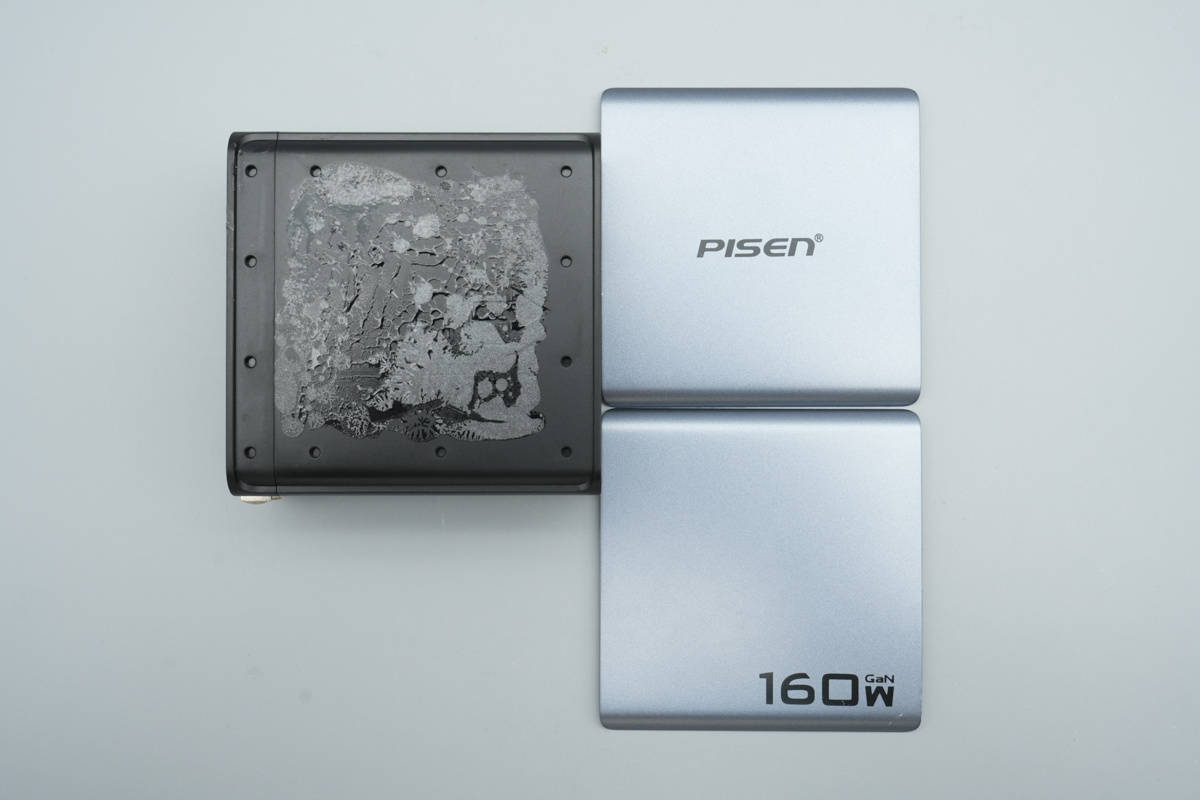

将充电器正背面装饰板拆下，采用固定柱以及双面胶胶套固定。

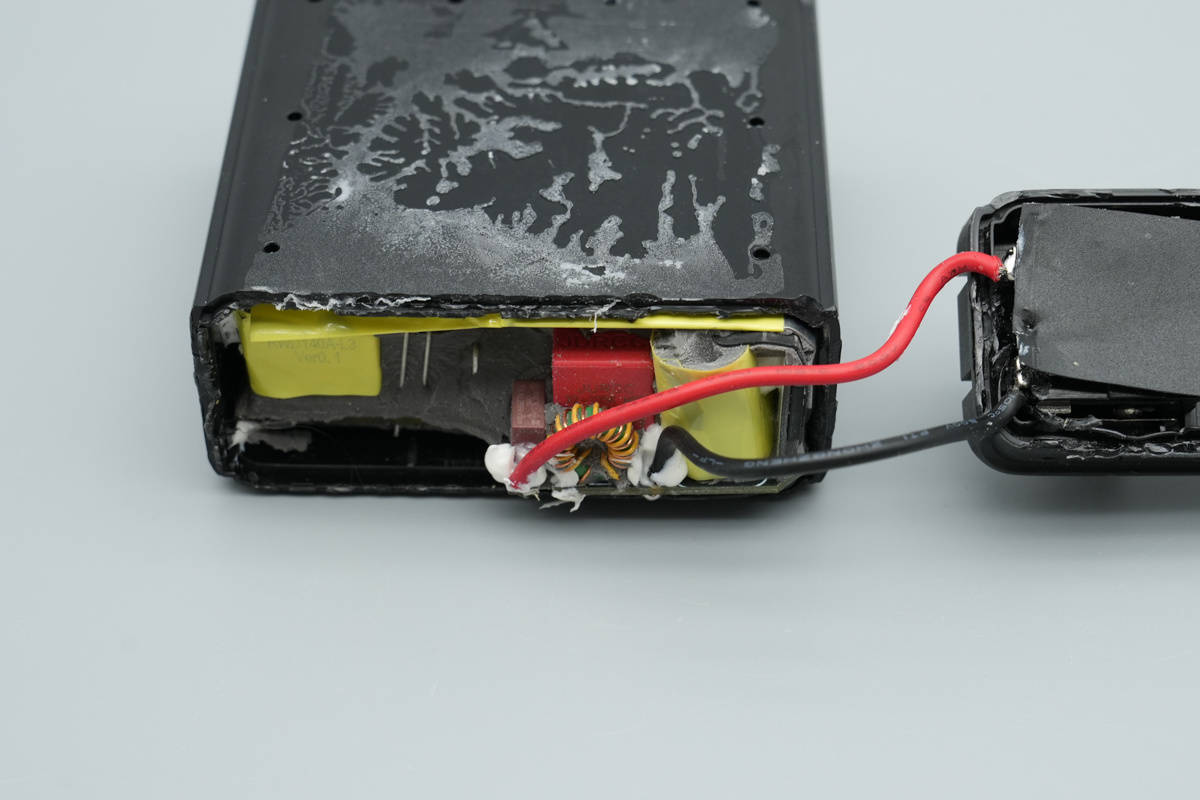

切割开输入端外壳，插脚与PCBA模块通过导线焊接连通，插脚处贴有麦拉片进行绝缘保护。
将PCBA模块取出。
实测PCBA模块长度为69.52mm。

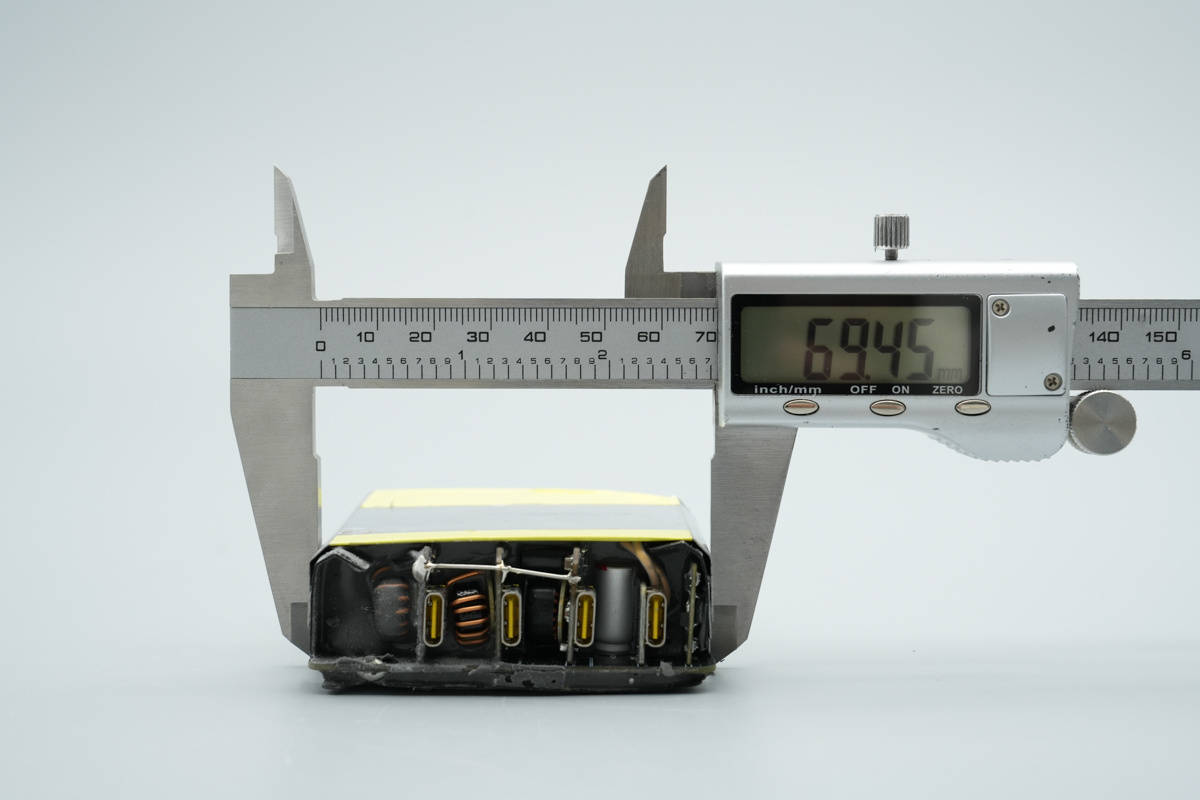

宽度为69.45mm。

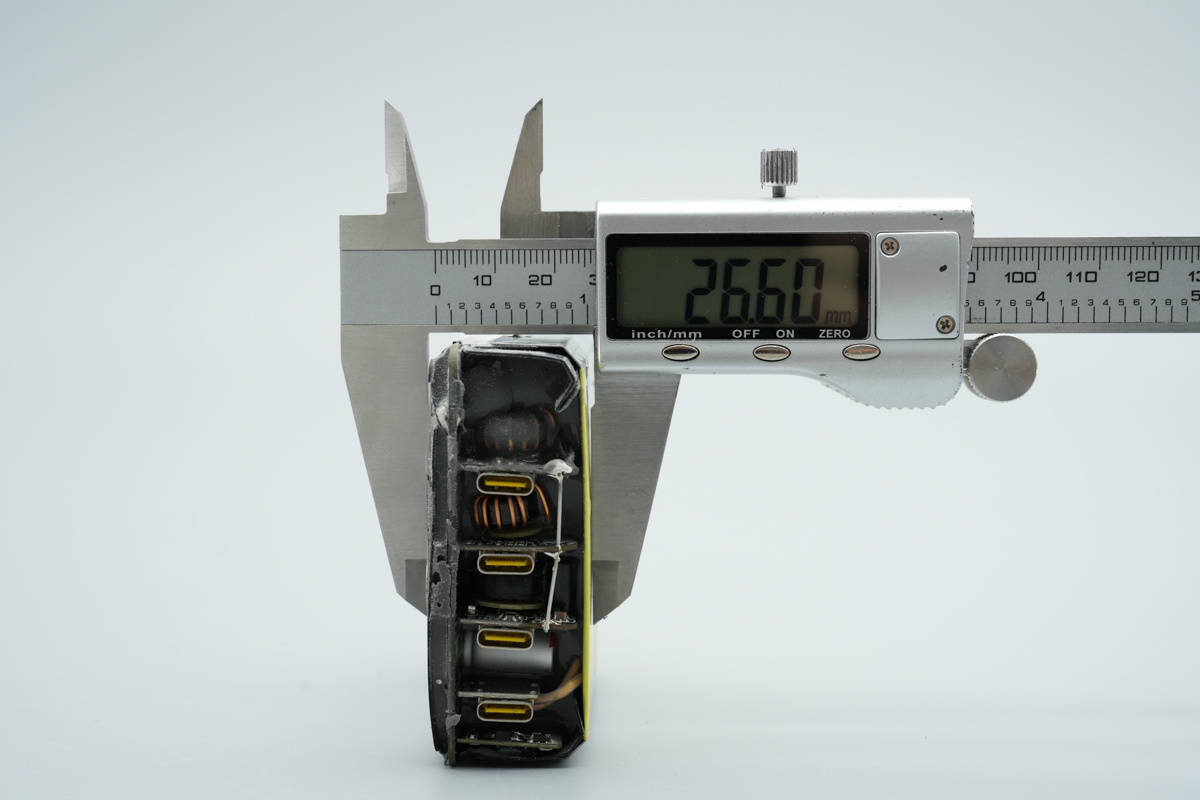

厚度为26.6mm。

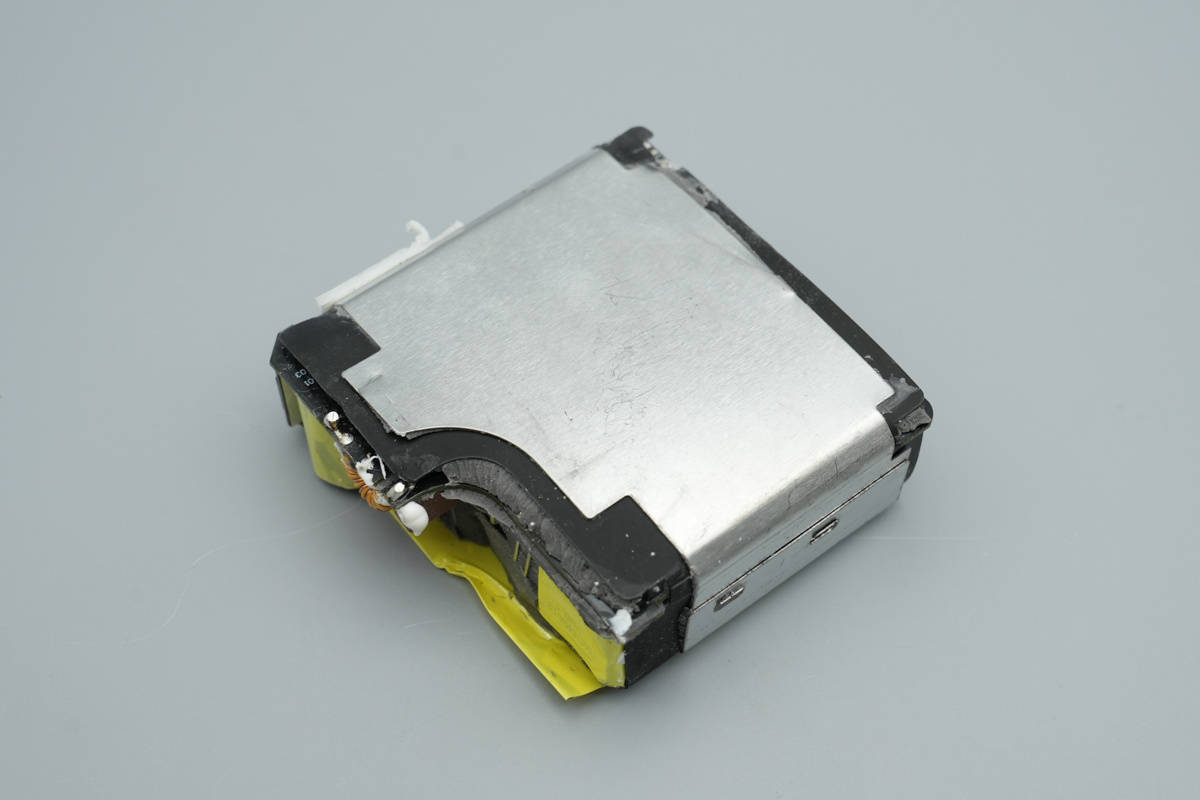

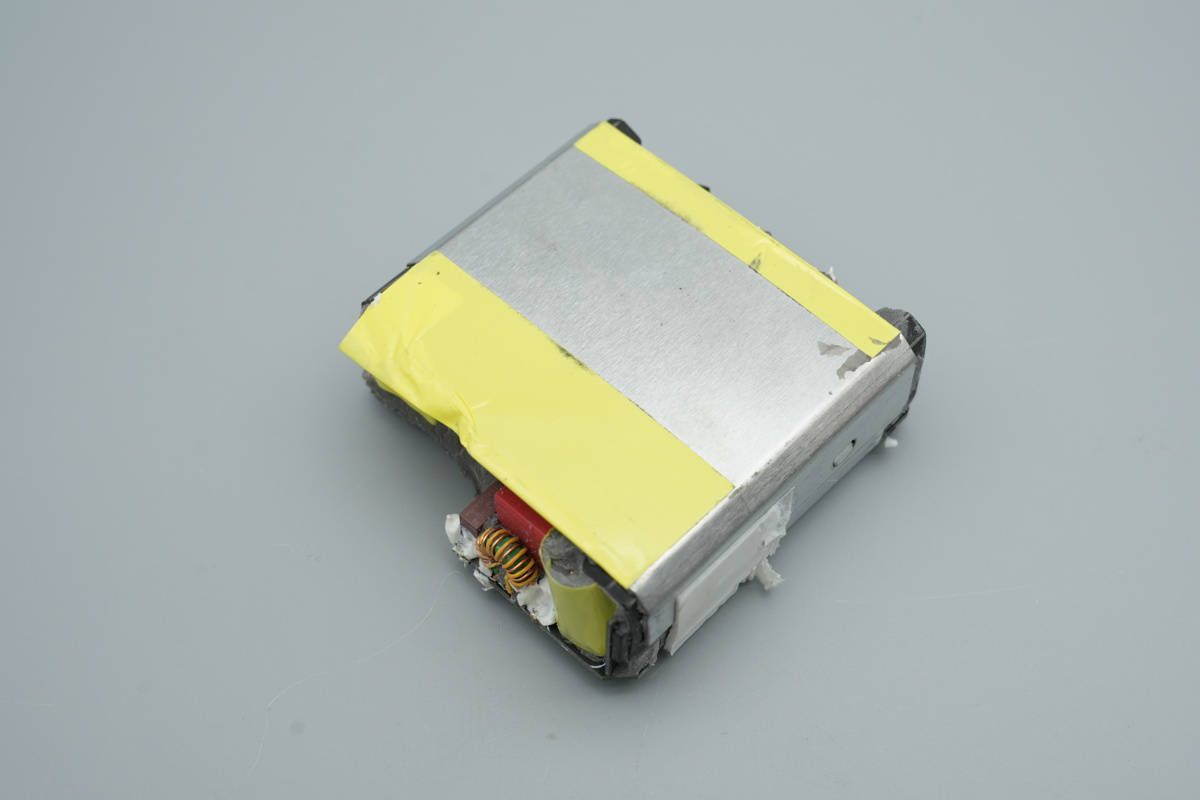

PCBA模块顶部覆盖散热片，散热片两端粘贴绝缘胶带。
模块底部也覆盖散热片，内侧设有麦拉片进行隔离绝缘。
将散热片拆下，顶部散热片内侧粘贴绝缘胶带。

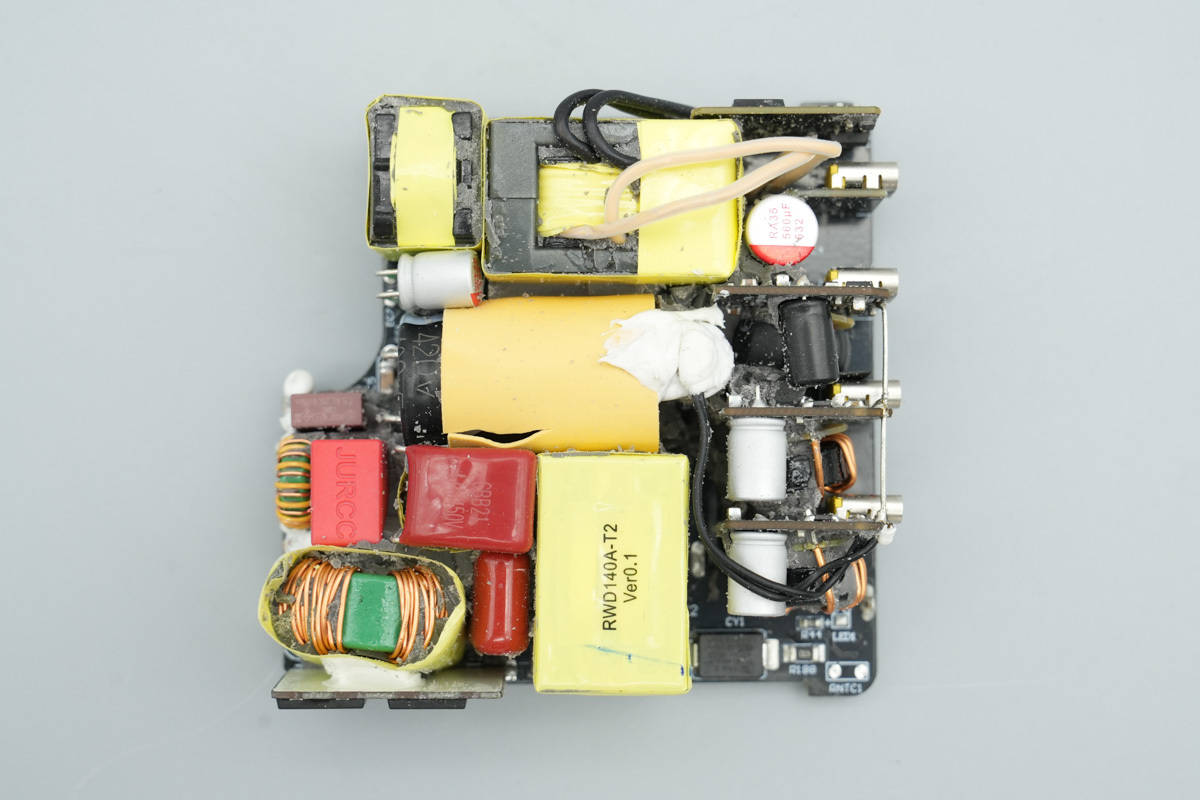

PCBA模块正面器件布局紧凑，中心区域设有高压滤波电解电容并外套🧥胶套横置以及打胶加固，此外设有热敏电阻对变压器进行温度监控。
主板背面设有电源主控『芯片』、PFC开关管、PFC整流管、LLC开关管以及光耦等器件。

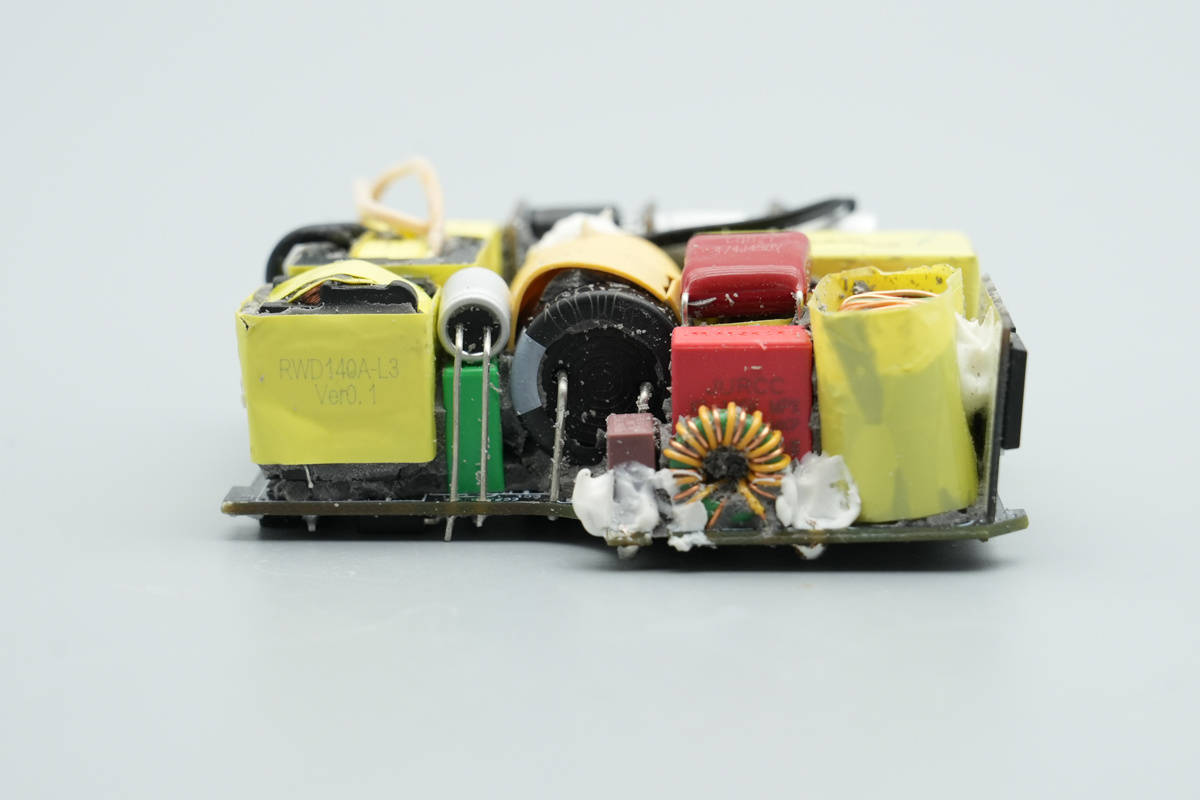

PCBA模块前端一览，右侧区域设有延时保险丝、共模电感、安规X2电容等器件，左侧区域设有高压滤波电解电容、谐振电容、谐振电感以及主控『芯片』供电电容。
模块侧面焊接整流小板，板子上设有两颗整流桥，主板中心区域还设有薄膜滤波电容、滤波电感以及PFC升压电感。

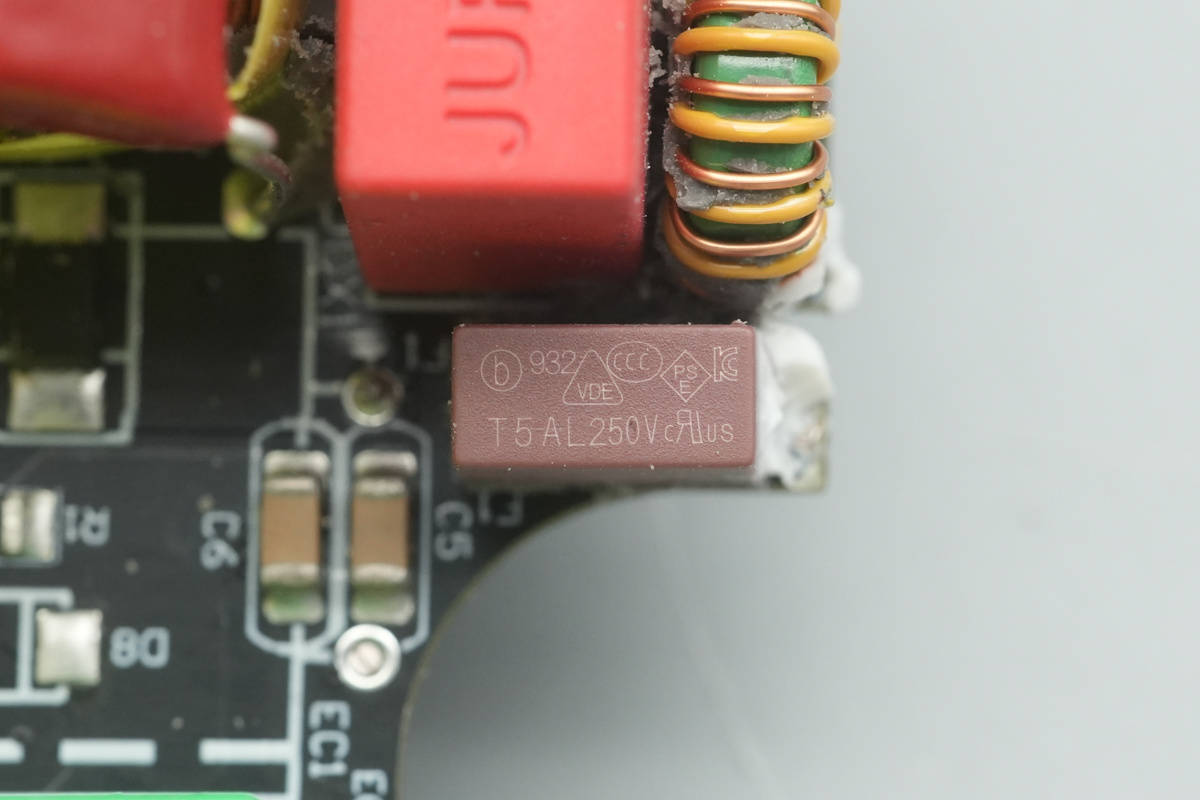

延时保险丝来自贝特电子，出料号932，规格为5A250V。

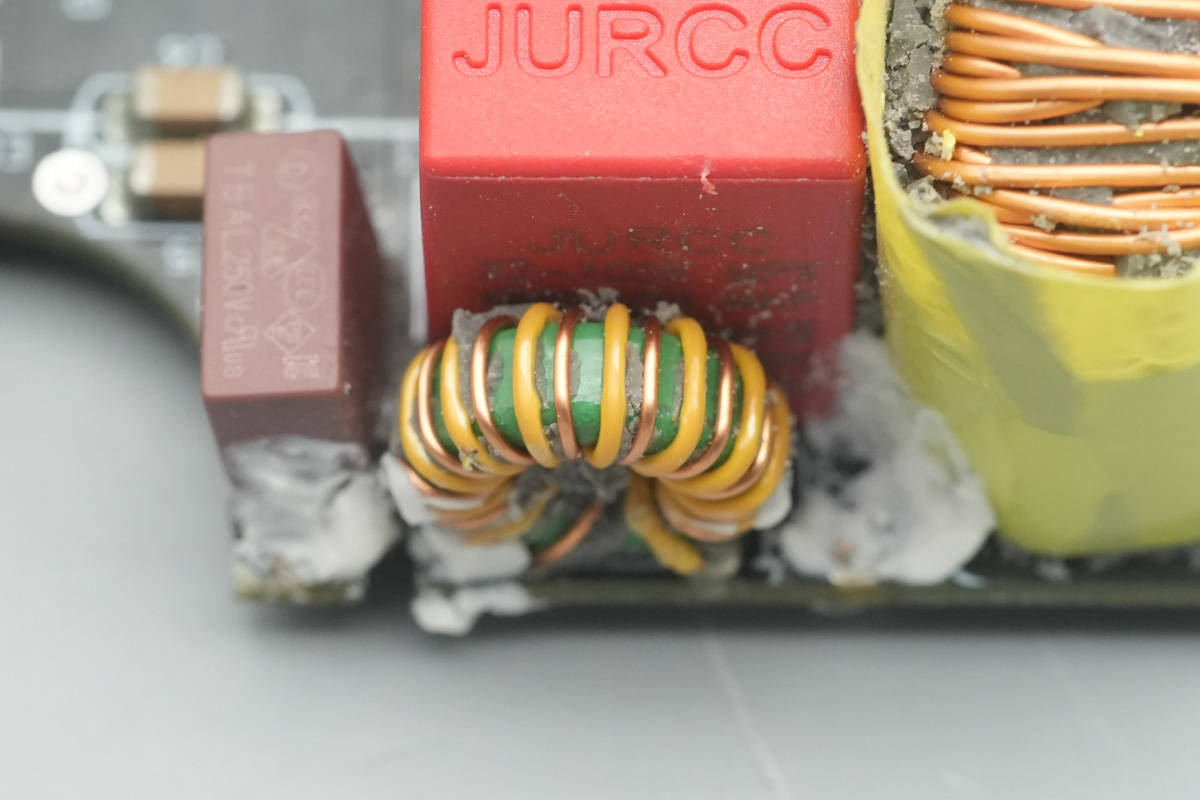

共模电感特写，用于滤除EMI干扰。
安规X2电容来自捷威，容量1μF。
另一颗共模电感包裹胶带处理。

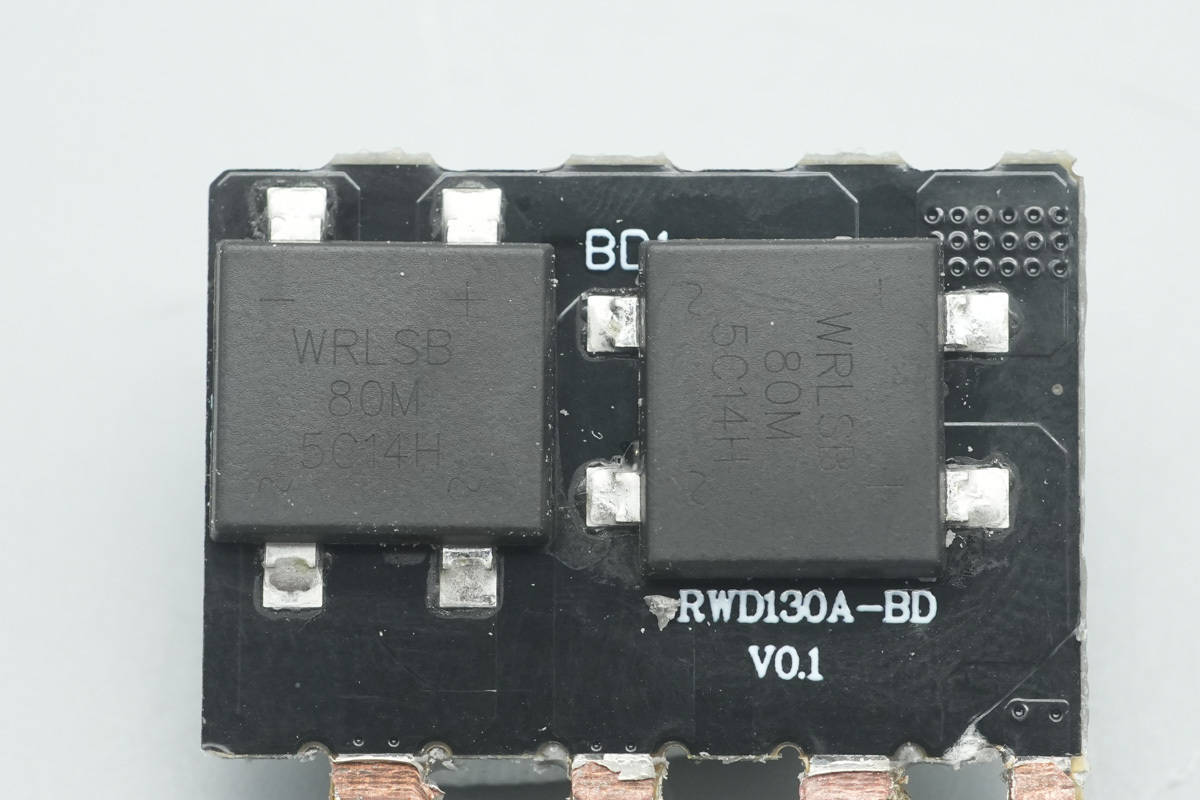

整流桥来自深圳市沃尔德实业有限公司，型号WRLSB80M，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。

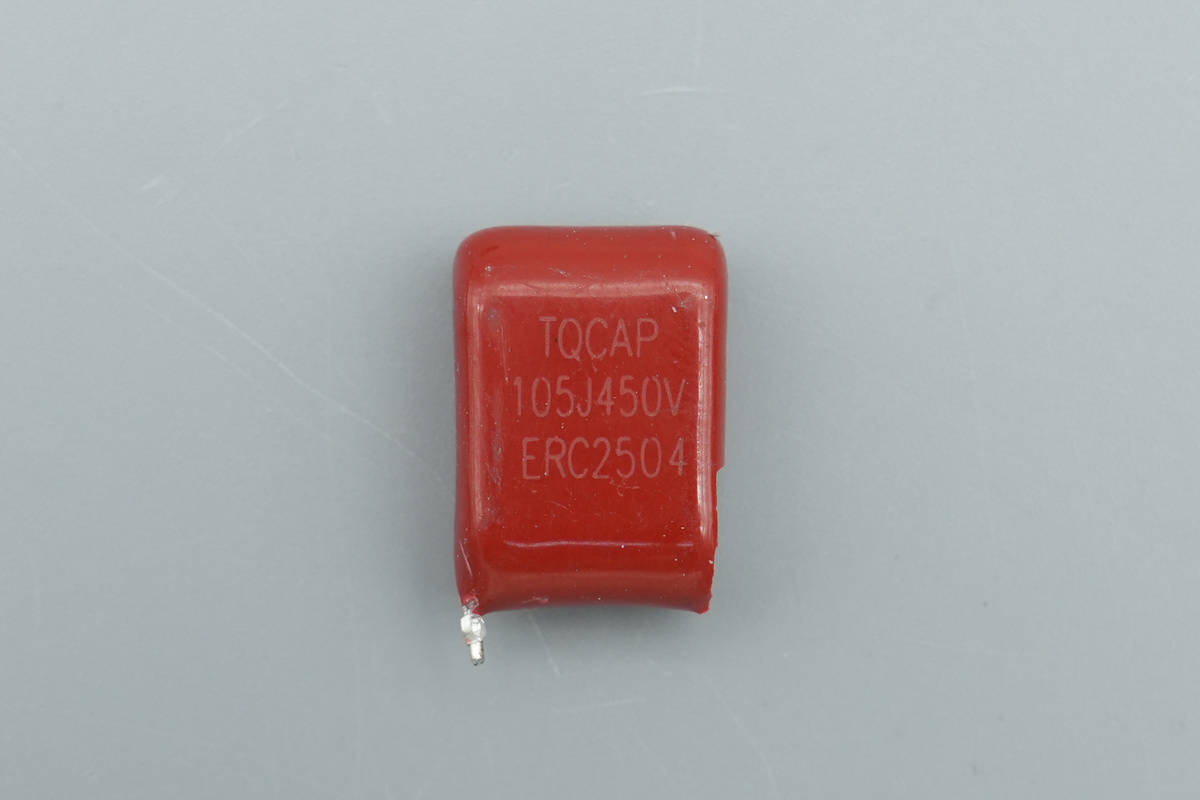

薄膜电容来自TQCAP东莞台强电子，规格为1μF 450V。

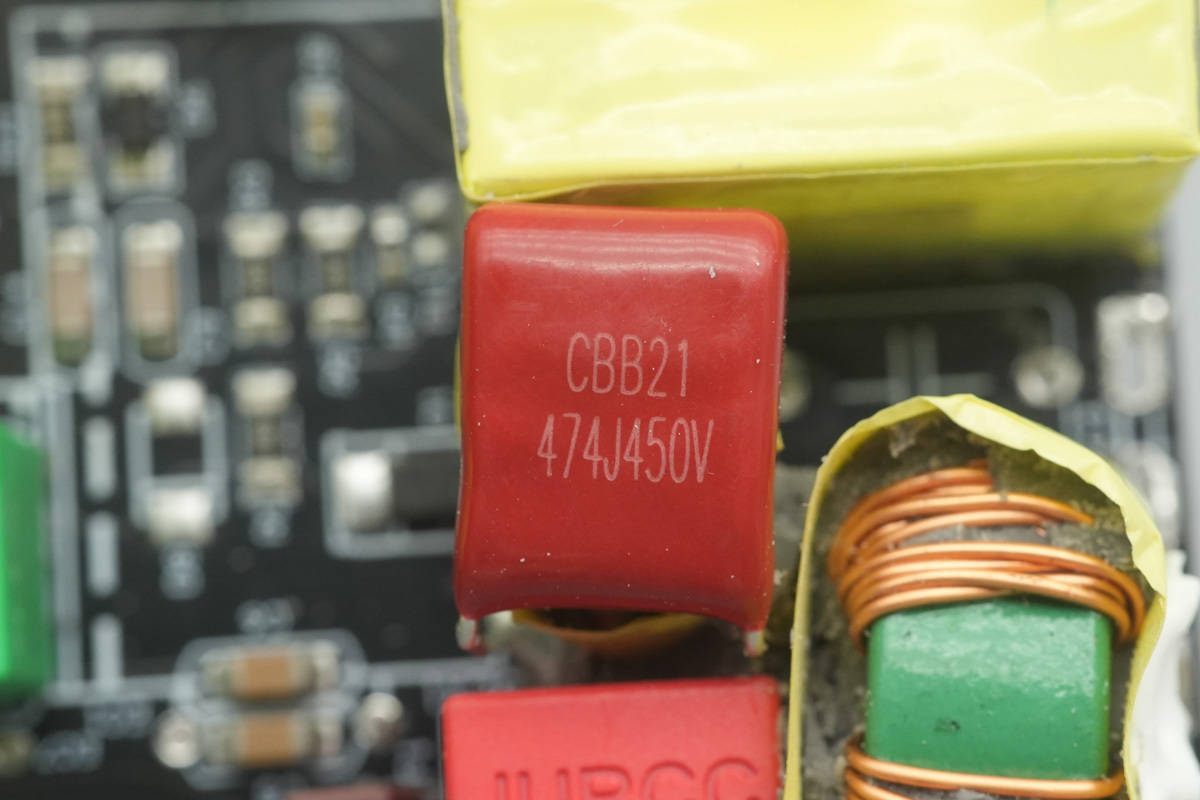

另一颗CBB21薄膜电容规格为0.47μF450V。
滤波电感也是包裹绝缘胶带处理。

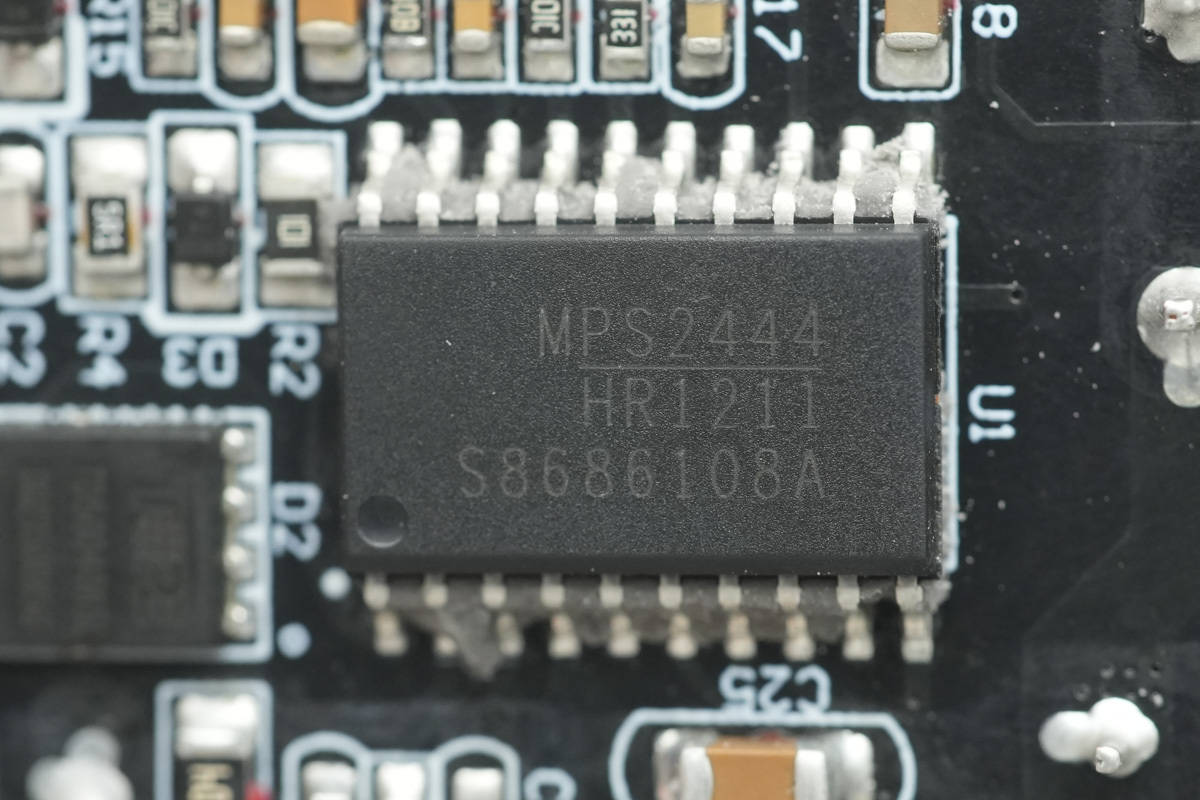

电源主控『芯片』采用芯源『半导体』HR1211，是一颗多模式PFC和电流模式LLC二合一控制器，将传统『芯片』方案需要2-3颗『芯片』才能实现的功能集成在一颗『芯片』内部，PFC控制器支持CCM和DCM工作模式。
HR1211采用数字控制内核，支持高压启动和智能X电容放电，PFC级支持最高250KHz工作频率，LLC级内置600V半桥驱动器，内部集成自举二极管，工作频率高达500KHz，支持丰富的保护功能，采用SOIC-20封装。
为主控『芯片』供电的电容规格为35V100μF。

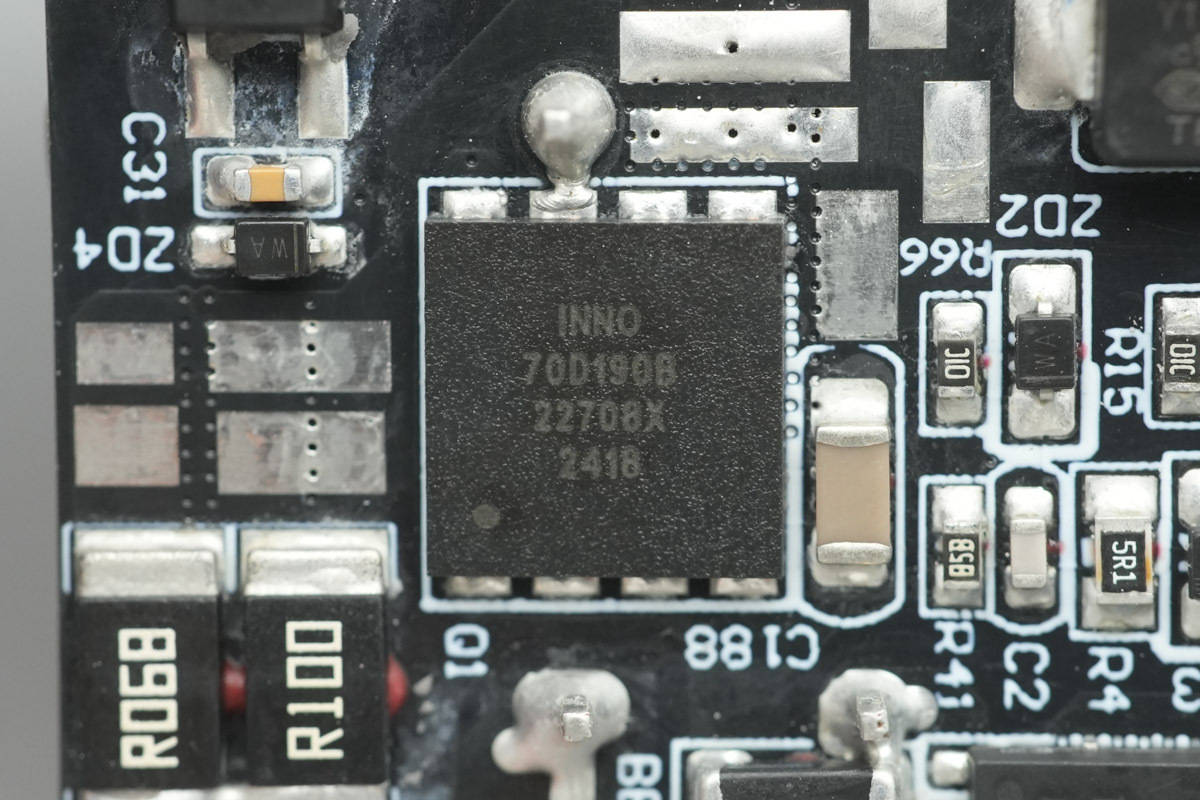

PFC开关管采用英诺赛科INN700DA190B，这是一颗耐压700V的增强型氮化镓单管，器件在原有650V耐压基础上升级至700V，瞬态耐压为800V。器件导阻为190mΩ，支持更高功率应用。
英诺赛科 INN700D190B支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷，符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规，适用于AC-DC转换，DC-DC转换等高能效高密度应用。采用DFN5*6封装。

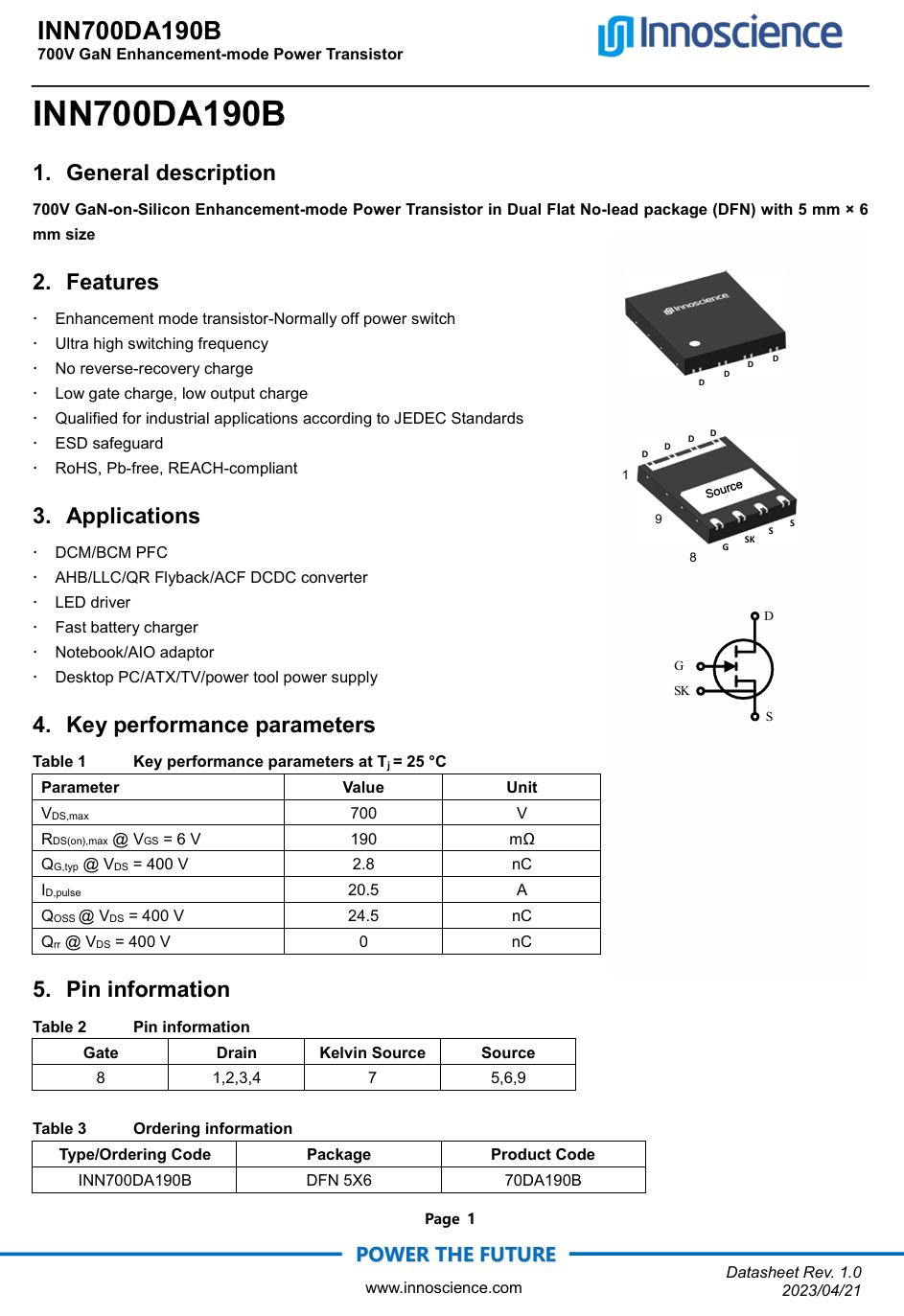

英诺赛科 INN700DA190B 资料信息。
充电头网通过拆解了解到，英诺赛科氮化镓『芯片』目前已被三星，OPPO，VIVO，联想，雅迪，LG，华硕，安克，努比亚，倍思，绿联，闪极等多家知名品牌和厂商所采用，出货量突破15亿颗。
PFC升压电感特写。

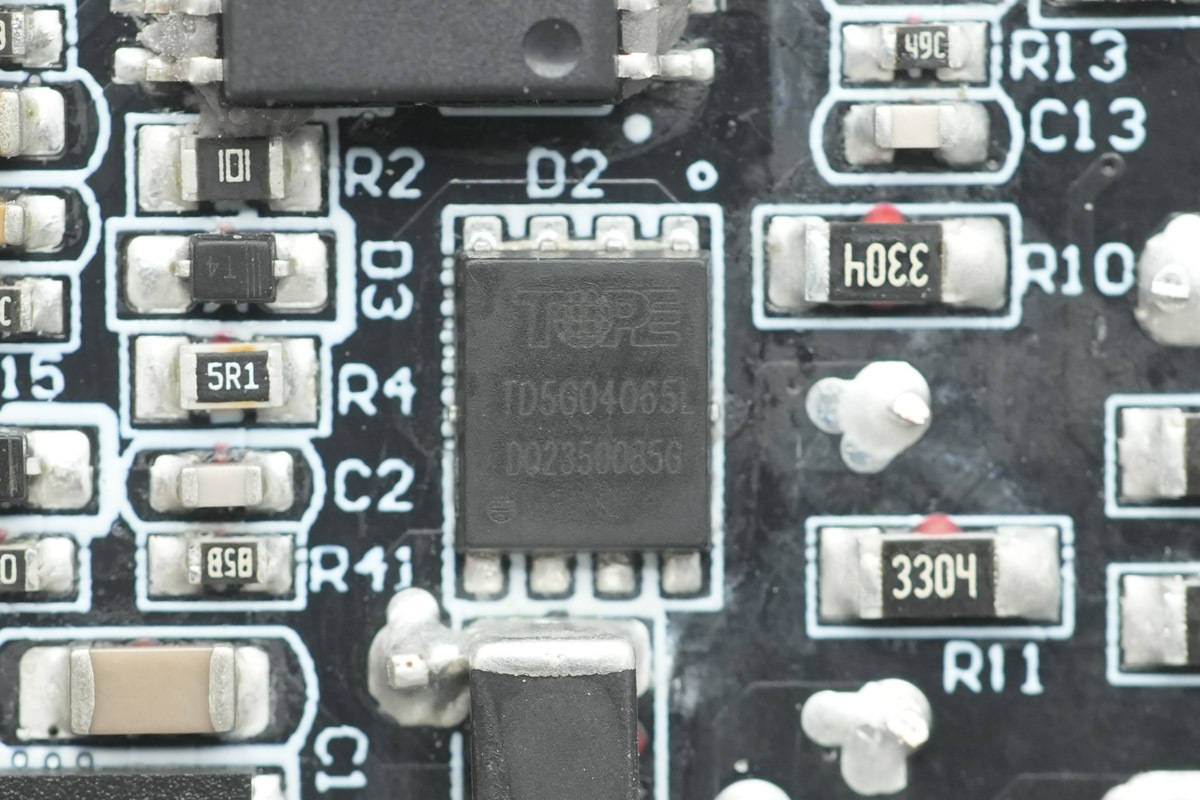

PFC整流管来自TOPE芯塔，型号TD5G04065L，这是一颗碳化硅肖特基二极管，耐压650V，采用DFN5*6封装。

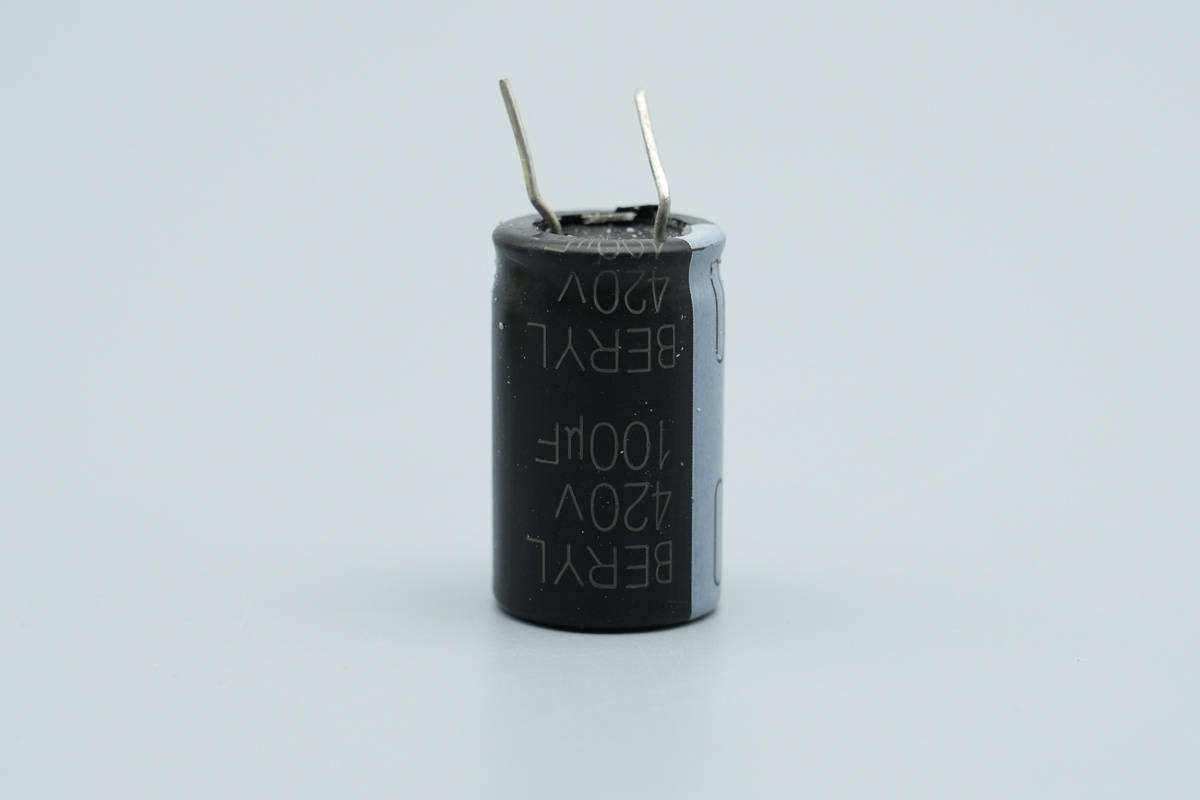

高压滤波电解电容来自BERYL绿宝石，规格为420V100μF。

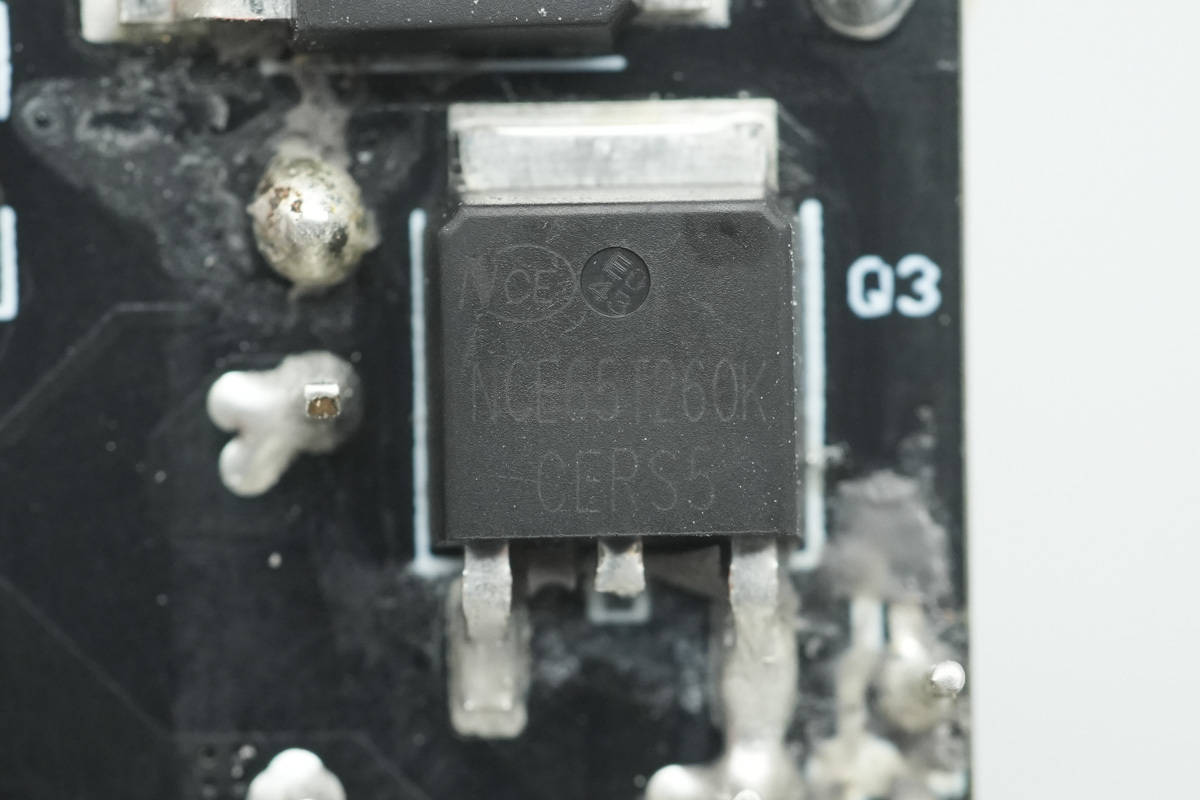

两颗LLC开关管采用NCEPower新洁能NCE65T260K，NMOS，耐压600V，导阻220mΩ，采用TO-252封装。
另一颗特写。
谐振电感特写。

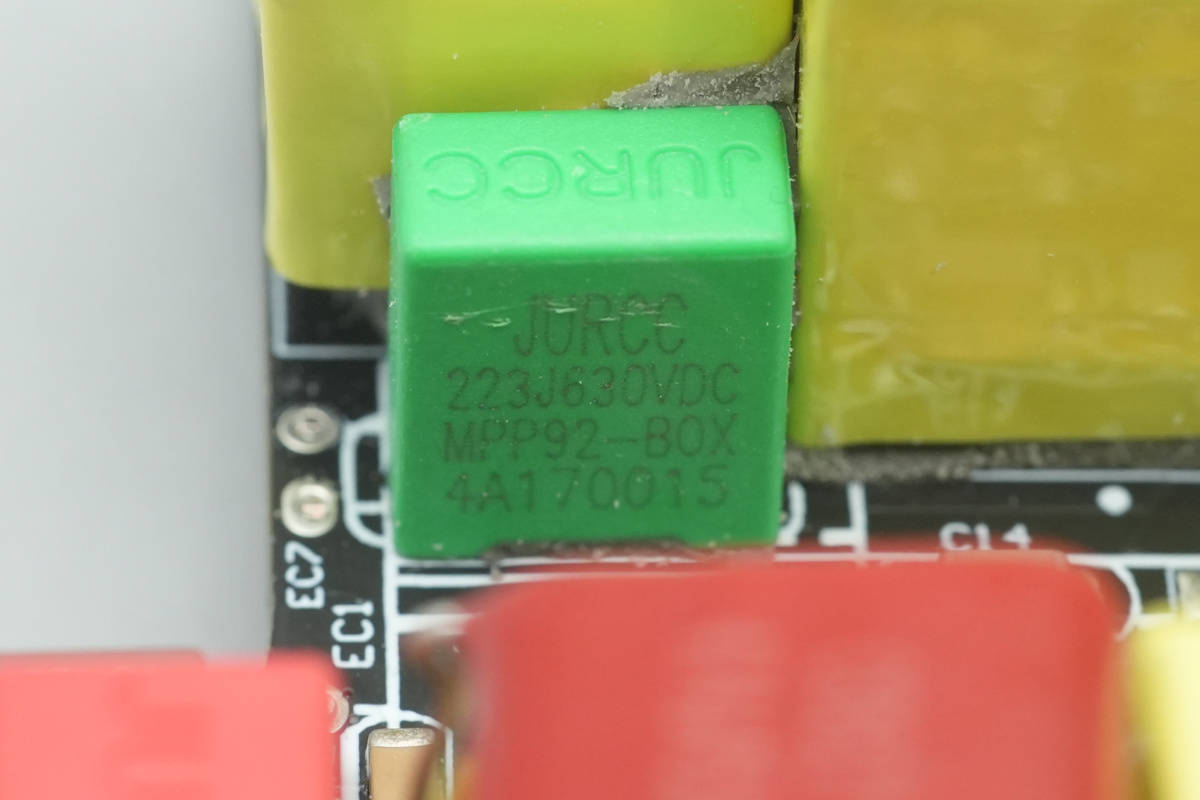

谐振电容也是来自捷威，规格为0.022μF630V。

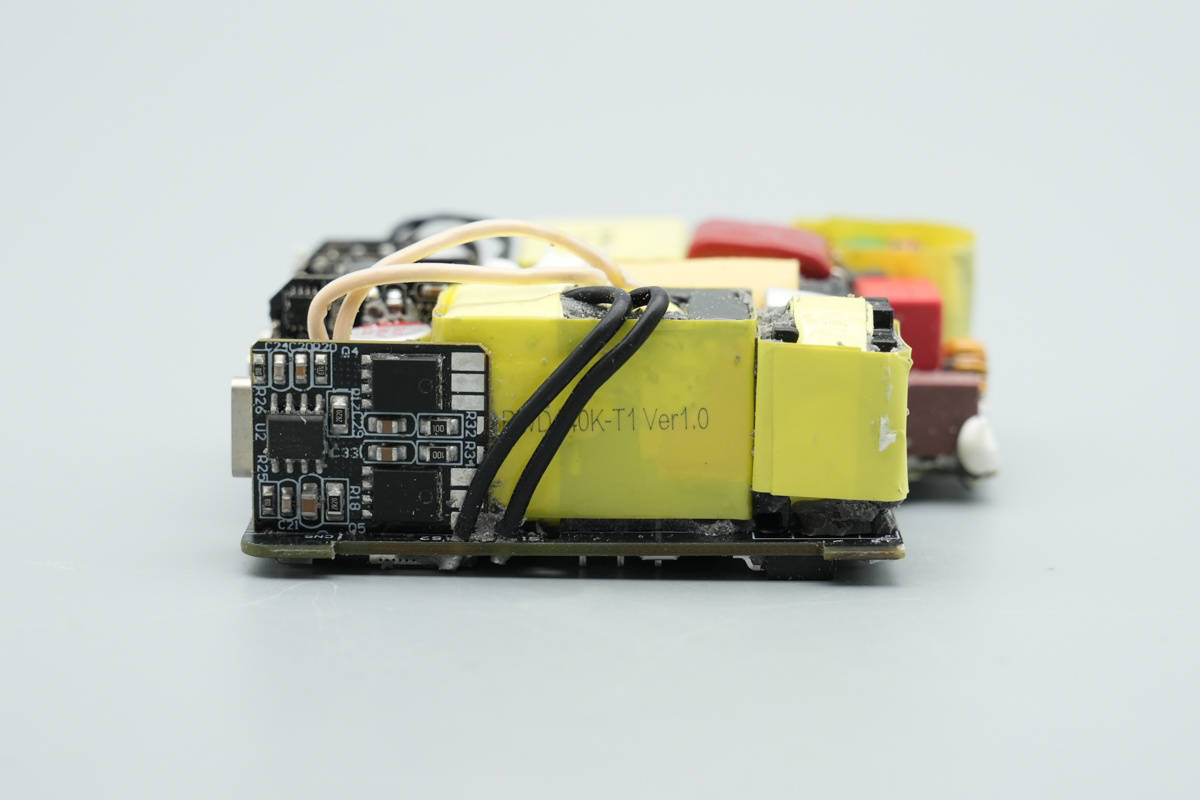

模块另一侧设有变压器以及同步整流小板，小板正面设有同步整流控制器以及同步整流管。

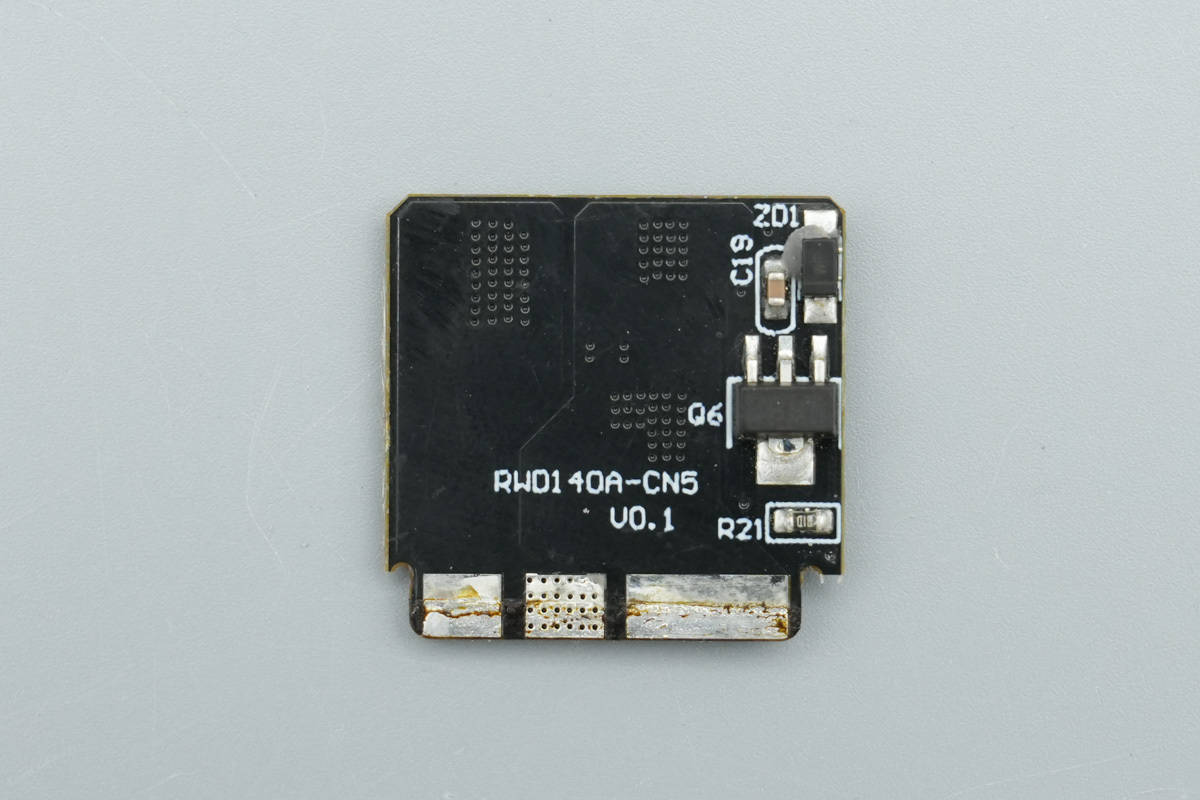

将小板拆下，板子背面设有三极管。

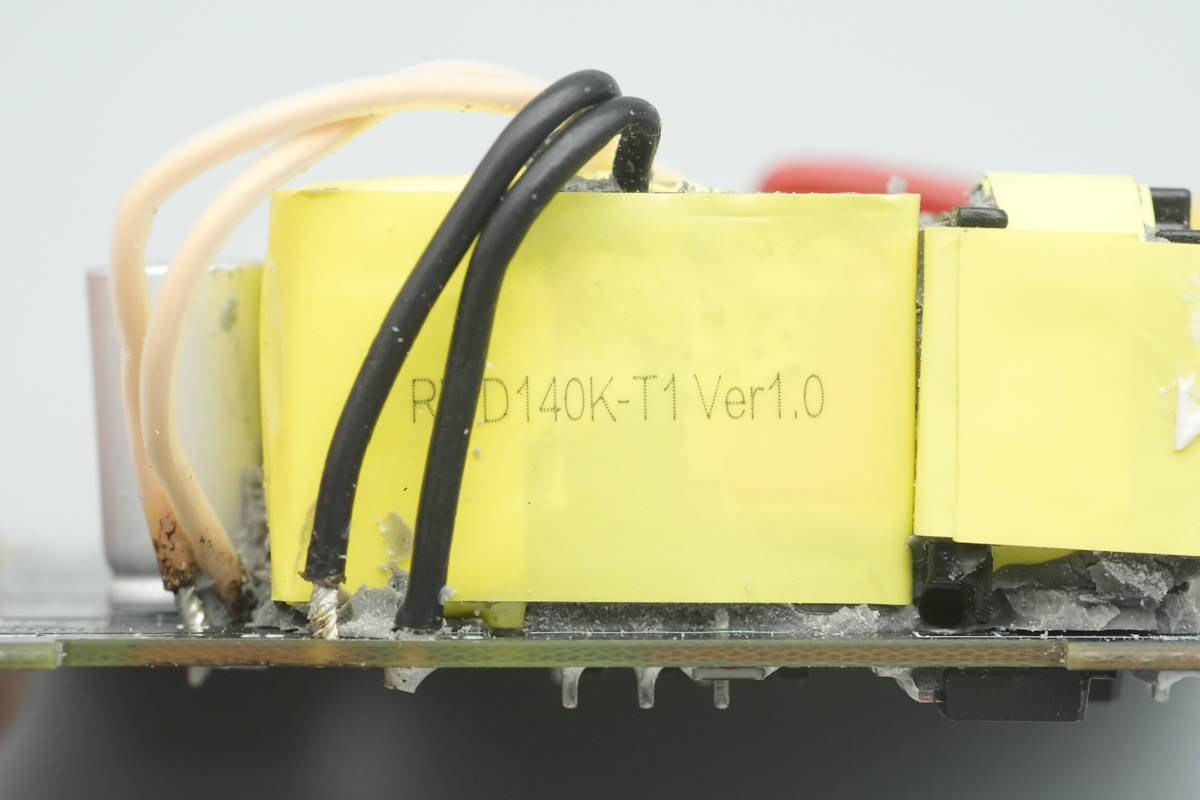

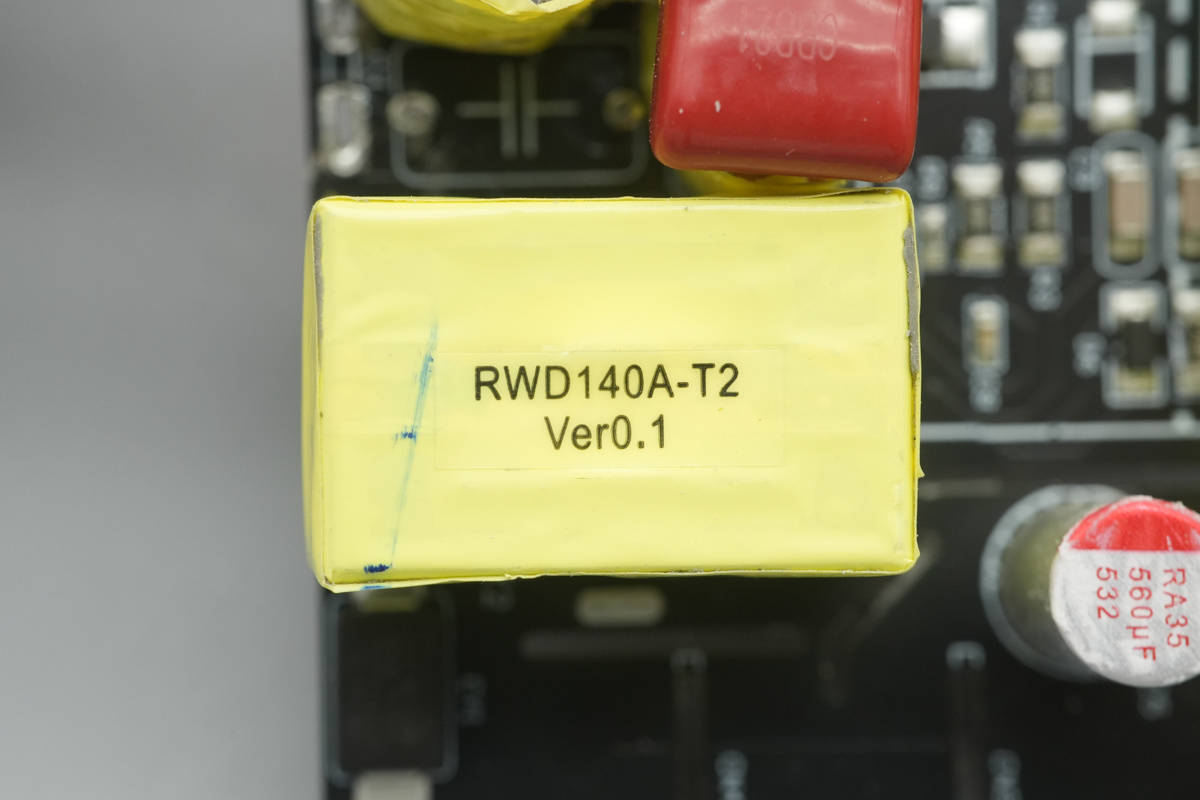

变压器特写。

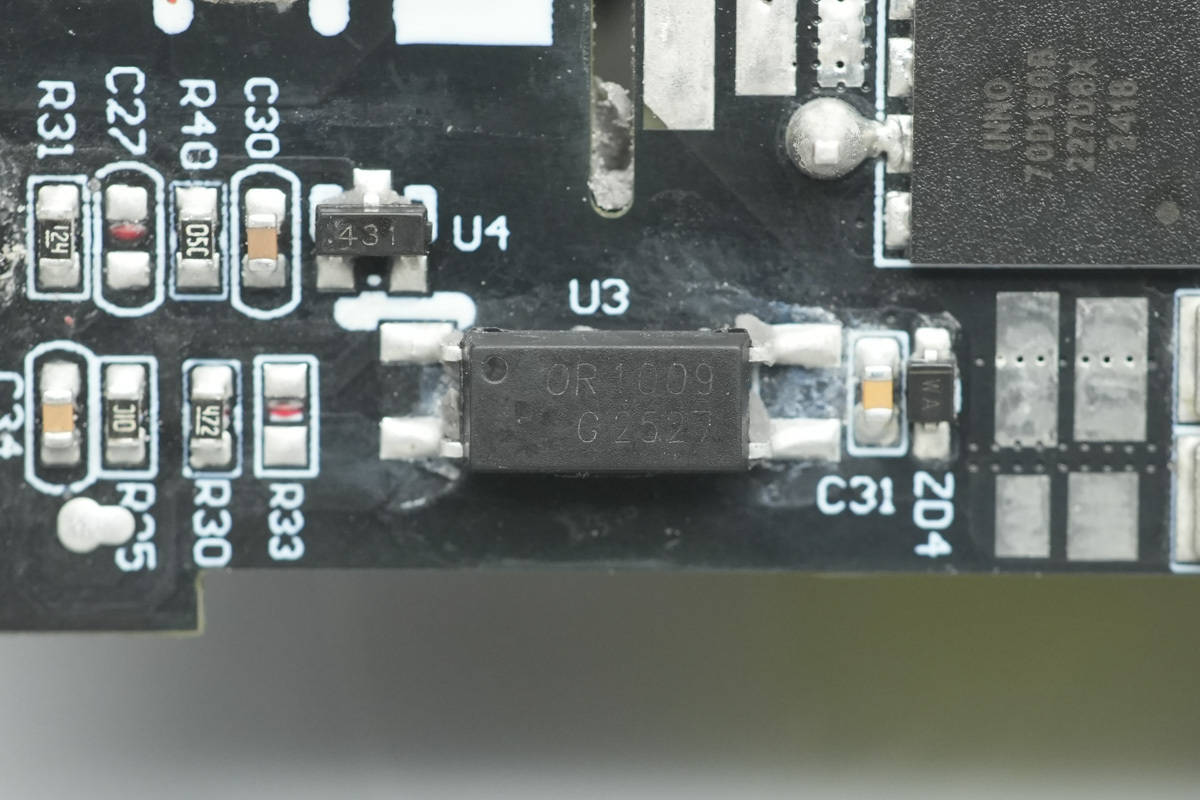

OR 1009光耦特写，用于输出电压反馈。

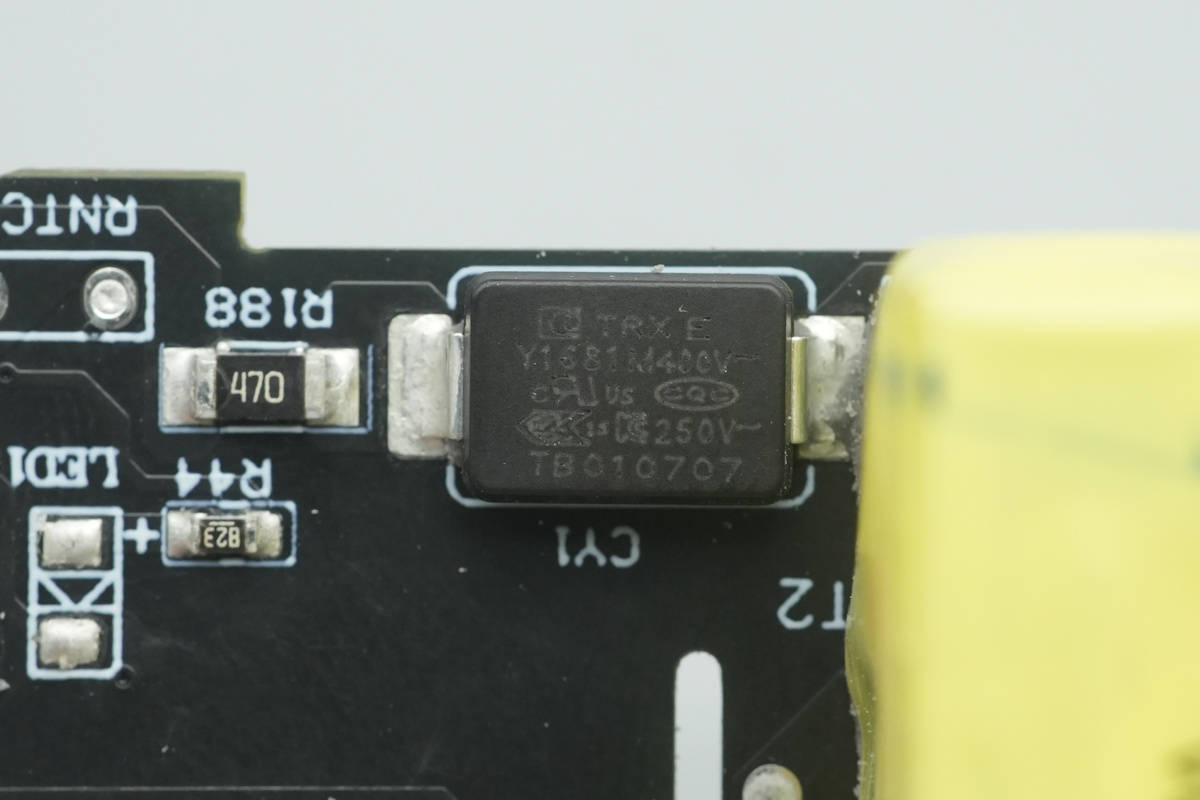

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1681M。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓充电器、OPPO 65W超级闪充氮化镓充电器、联想90W闪充双口氮化镓充电器、努比亚65W氘锋氮化镓充电器等数十款大功率充电器使用外，也可应用『于海』陆通20W充电器、第一卫20W快充小冰粒充电器、贝尔金20W氮化镓充电器等品牌20W迷你快充上，性能获得客户一致认可。

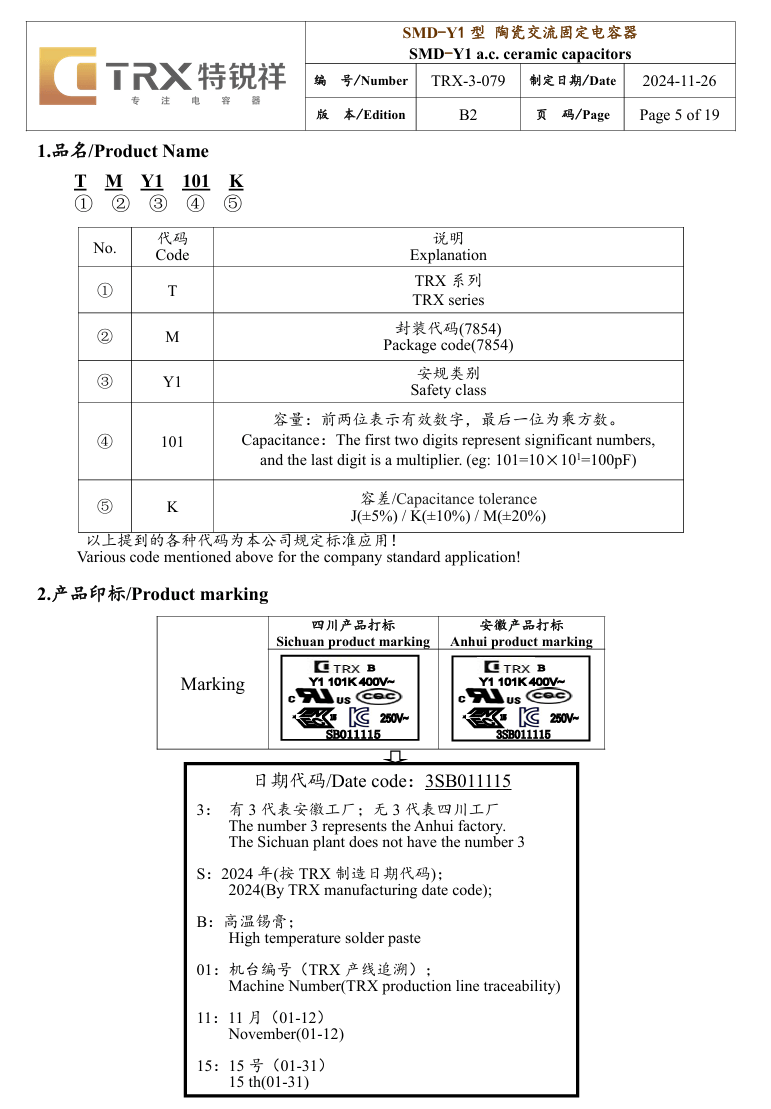

另一颗特锐祥贴片Y电容料号相同。

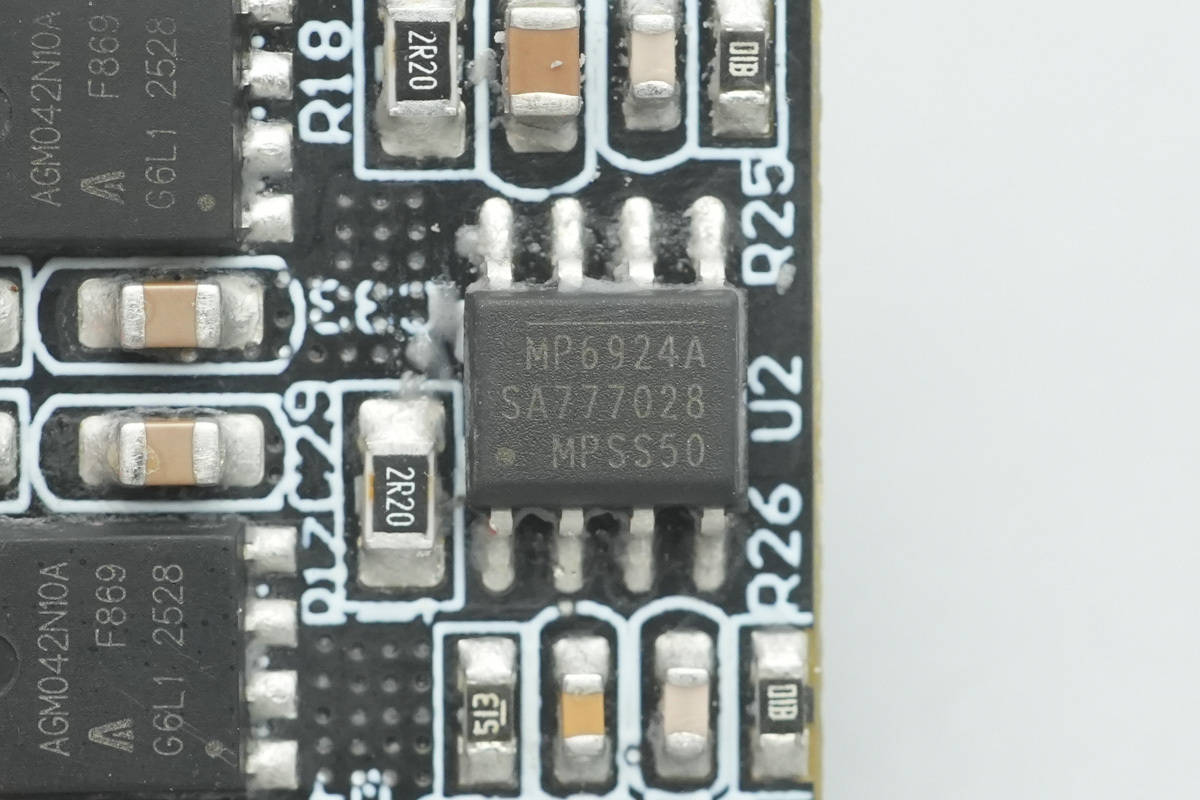

同步整流控制器来自MPS芯源系统，型号MP6924A，是一颗LLC同步整流控制器，具有更强的抗干扰度和快速关断功能，兼容CCM/DCM模式。MP6924A内部集成了两个同步整流控制器，分别用于LLC两个次级线圈输出的整流应用，适用于LLC转换器同步整流应用，采用SOIC-8封装。

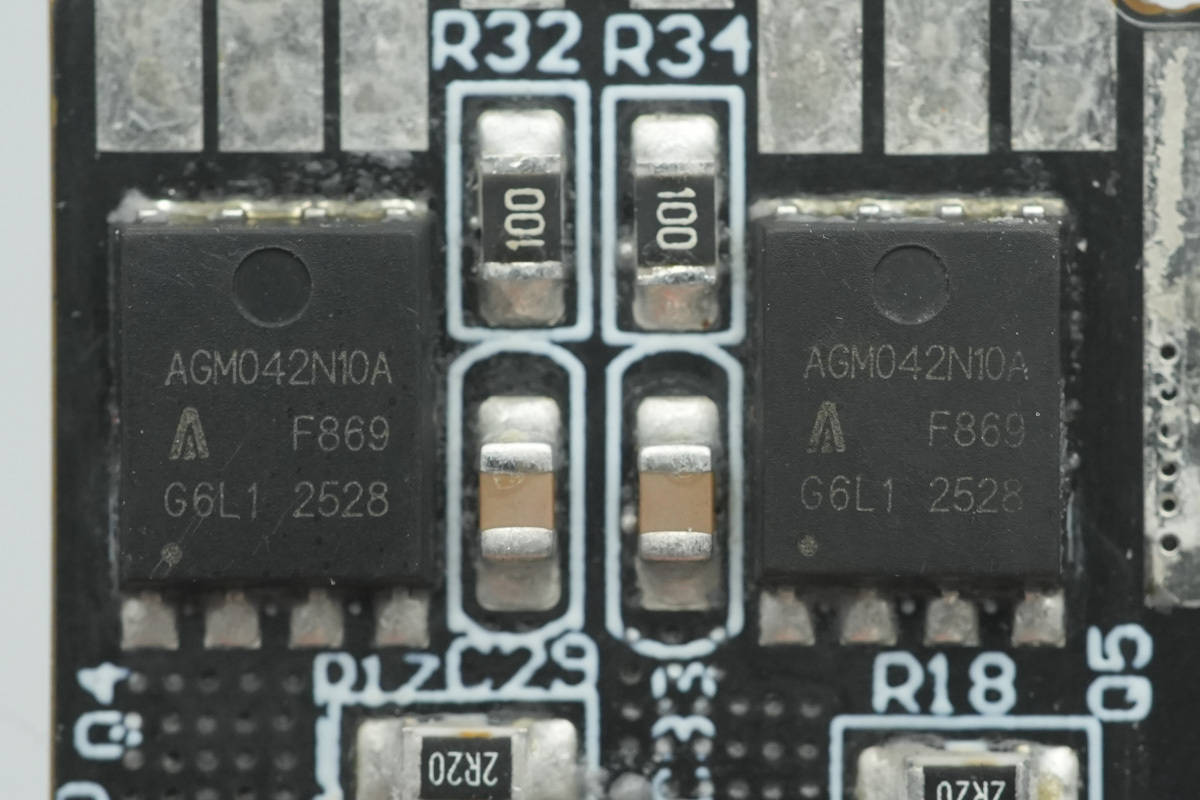

两颗同步整流管来自芯控源，型号AGM042N10A，这是一款100V耐压的NMOS，导阻4.2mΩ，采用PDFN5*6封装。

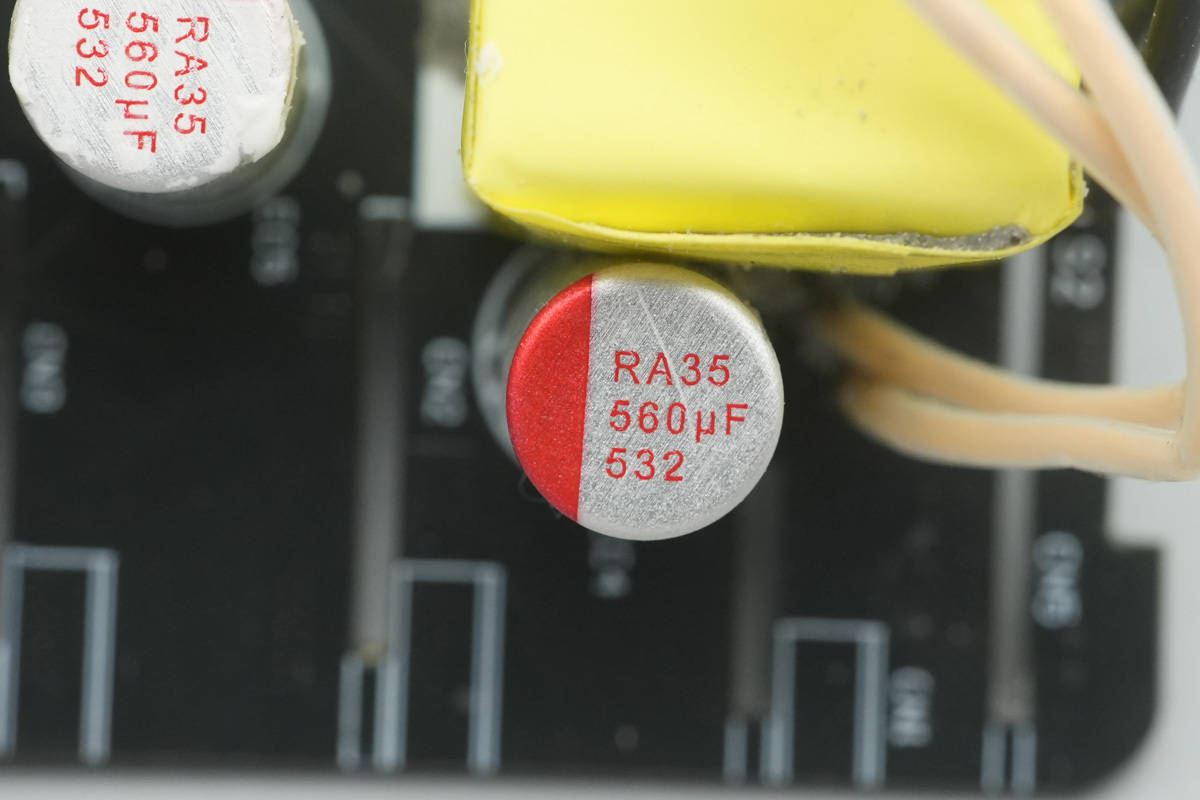

输出滤波固态电容规格为35V560μF。
另一颗滤波固态电容料号相同。
输出端一览，四个USB-C接口母座均采用独立小板焊接。

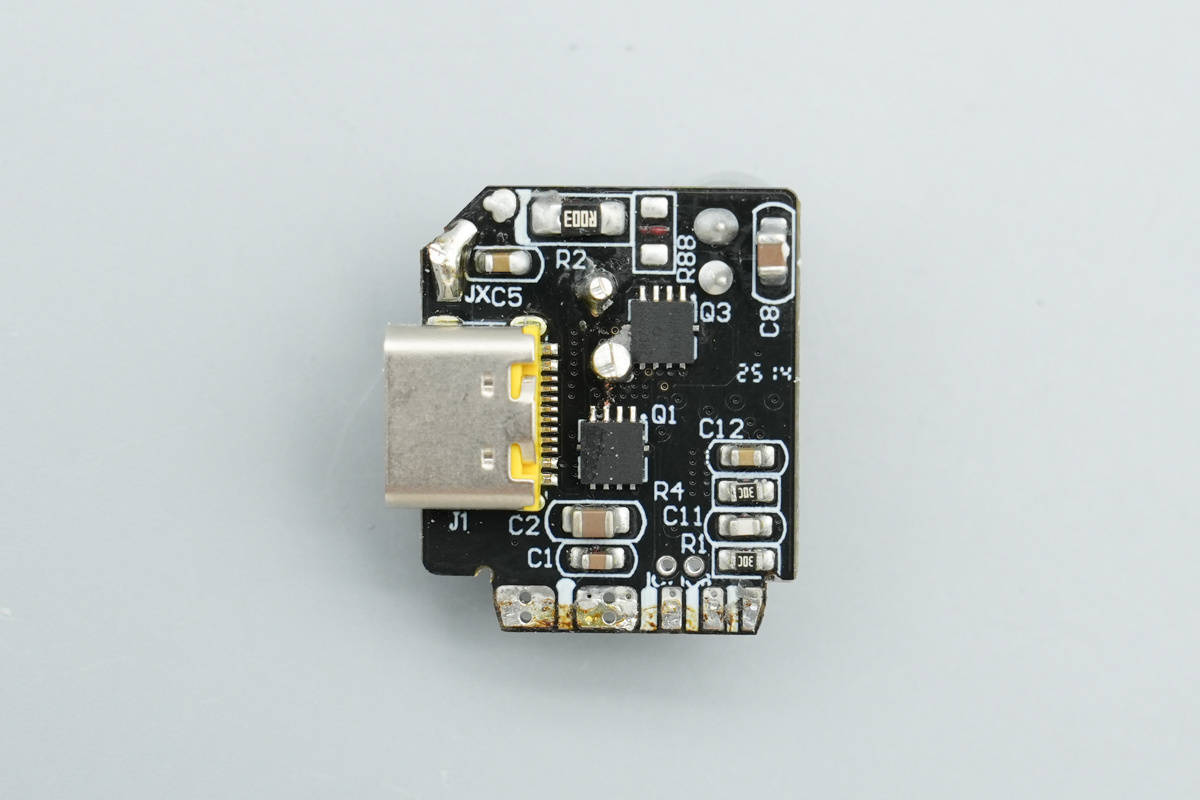

USB-C4口母座所在小板正面设有两颗同步降压开关管。

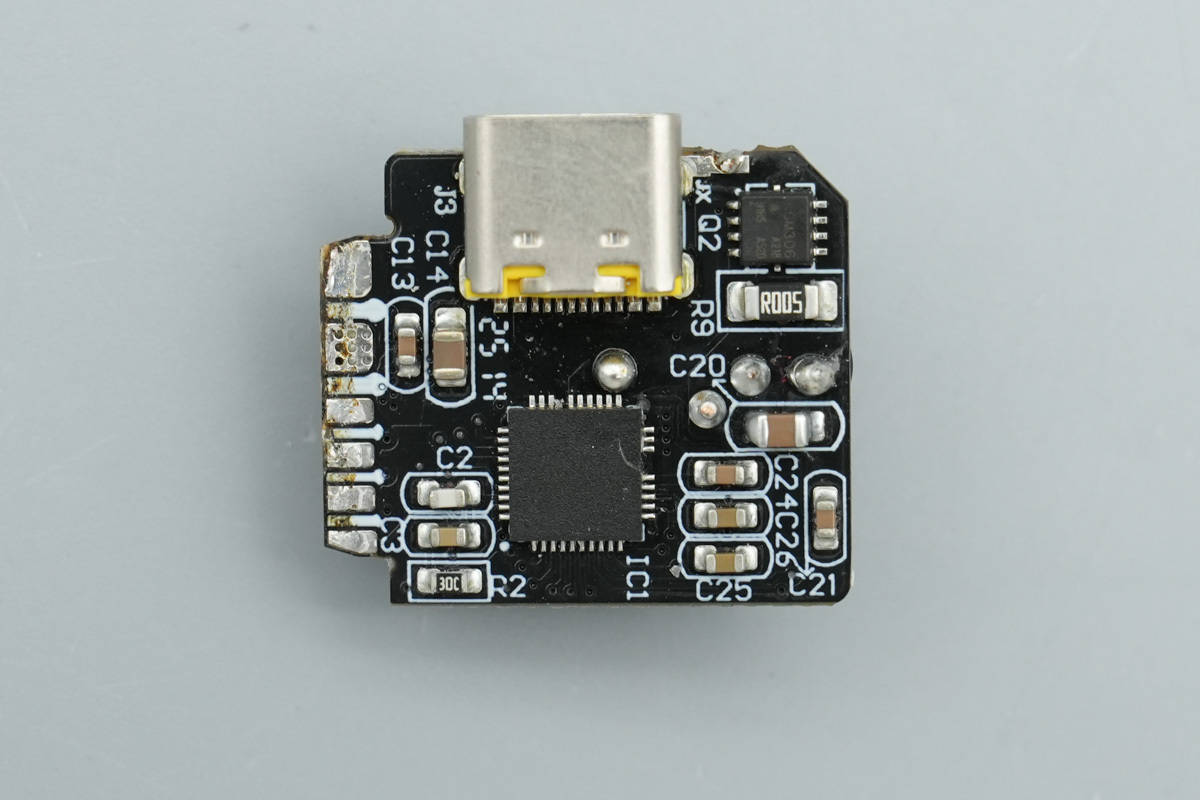

另一面设有降压协议『芯片』、降压电感、滤波固态电容以及热敏电阻，电感下方设有电木板。

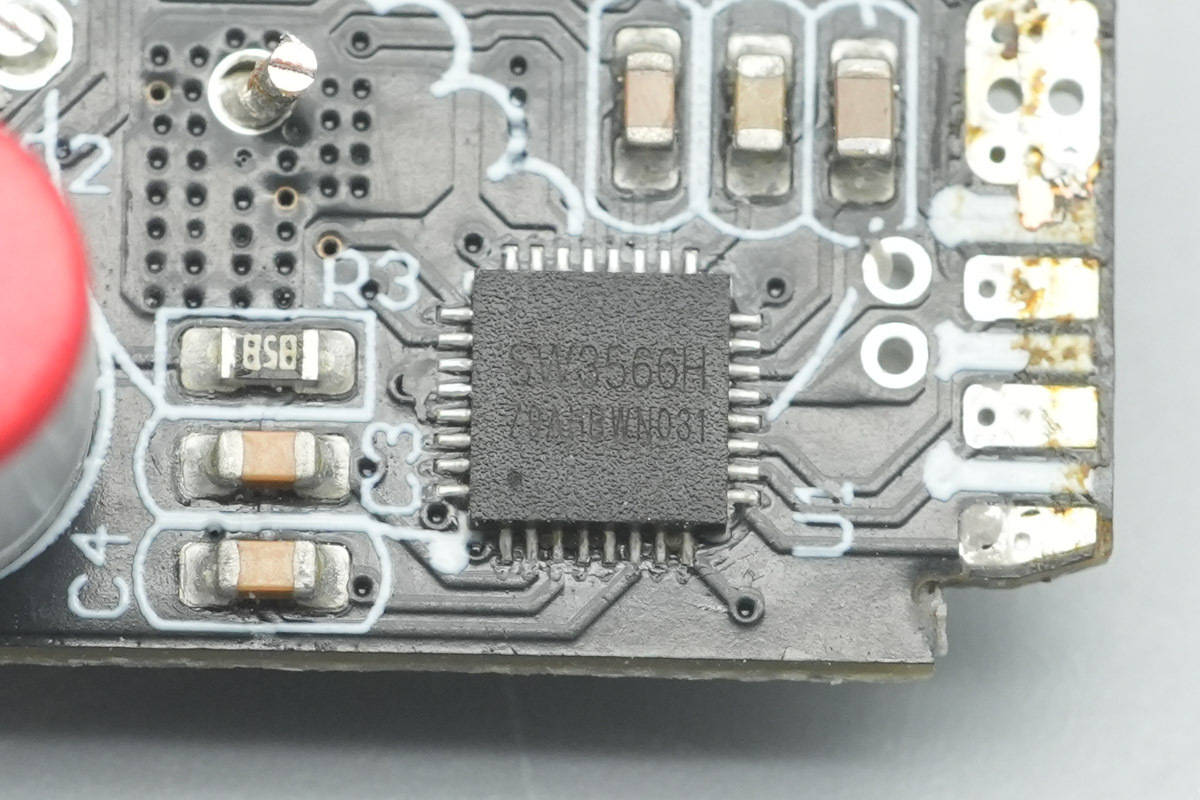

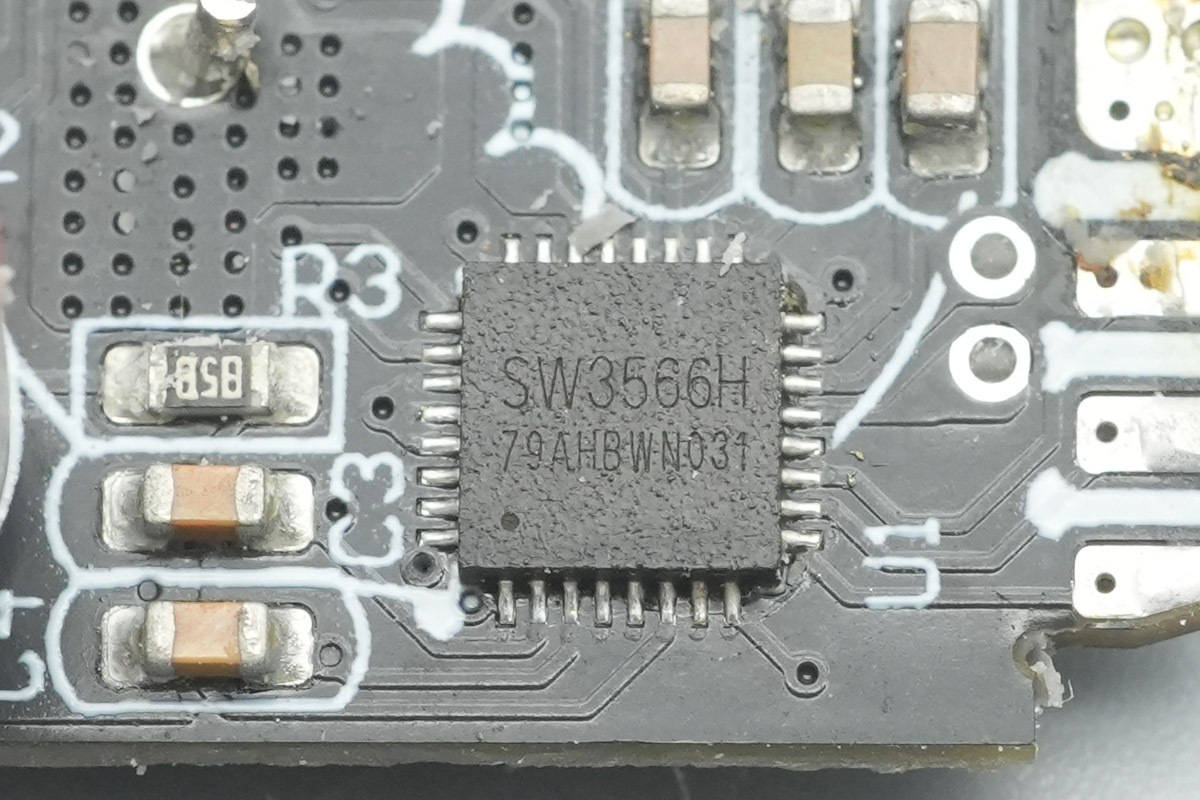

USB-C4接口使用智融SW3566H降压协议『芯片』，是一款高集成度的多快充协议双口充电SOC『芯片』，支持USB-C和USB-A接口充电，并支持双口独立限流。『芯片』内部集成了高效率同步降压转换器，支持20V7A和28V5A输出，支持PD3.1/QC/SCP/UFCS等快充协议，支持快充协议定制，最大支持140W输出功率。
SW3566H集成了CC/CV模式，双口管理逻辑和母线电压检测，搭配对应的降压开关管和VBUS开关管即可实现双口降压输出。『芯片』内置的降压转换器工作频率为180KHz，支持PWM和PFM工作模式。输出电流，线损补偿等保护阈值均可通过I2C接口进行设定，内置的ADC可实现输入输出电压，输出电流，『芯片』温度等9个通道的数据采样，支持外接MCU进行参数显示。
SW3566H支持36V输入电压，最高输出电流7A，『芯片』内置软启动，输入过压/欠压保护，输出过压/欠压保护，输出过流/短路保护，DP/DM/CC过压保护，『芯片』过热保护和外接NTC热敏电阻保护，以及限功率保护。『芯片』采用QFN4*4-32封装。

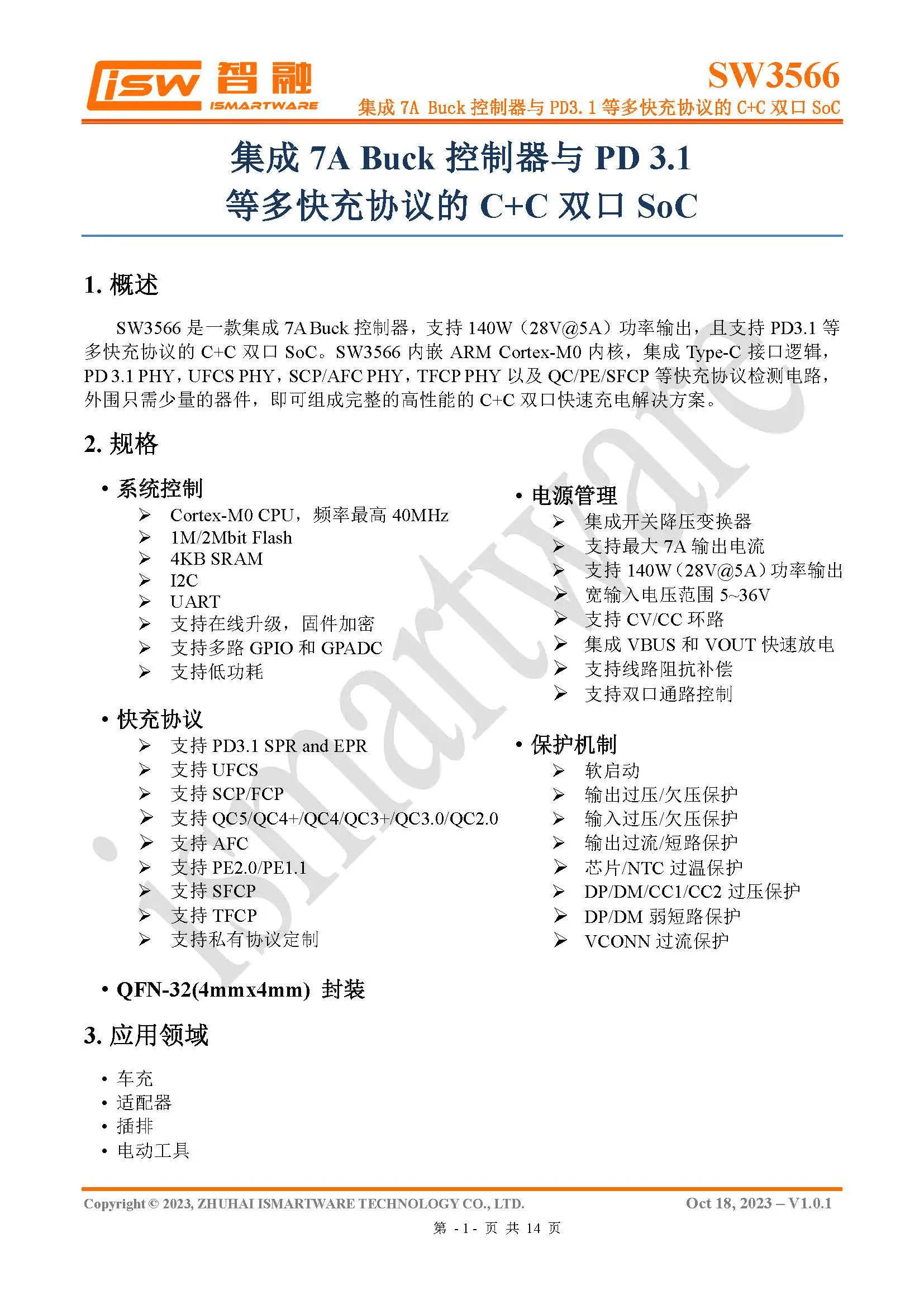

智融科技 SW3566 资料信息。
充电头网拆解了解到，智融SW3566H此前还被安克65W 2C1A氮化镓充电器、公牛240W 3C1A氮化镓桌面充电器、绿联300W 4C1A五口PD氮化镓快充充电器、TOMAX拓玛140W 3C1A氮化镓充电器、古石188W多口桌面充电器、拆解报告：TOMAX拓玛140W 3C1A氮化镓充电器等产品采用，『芯片』性能质量获客户一致认可。

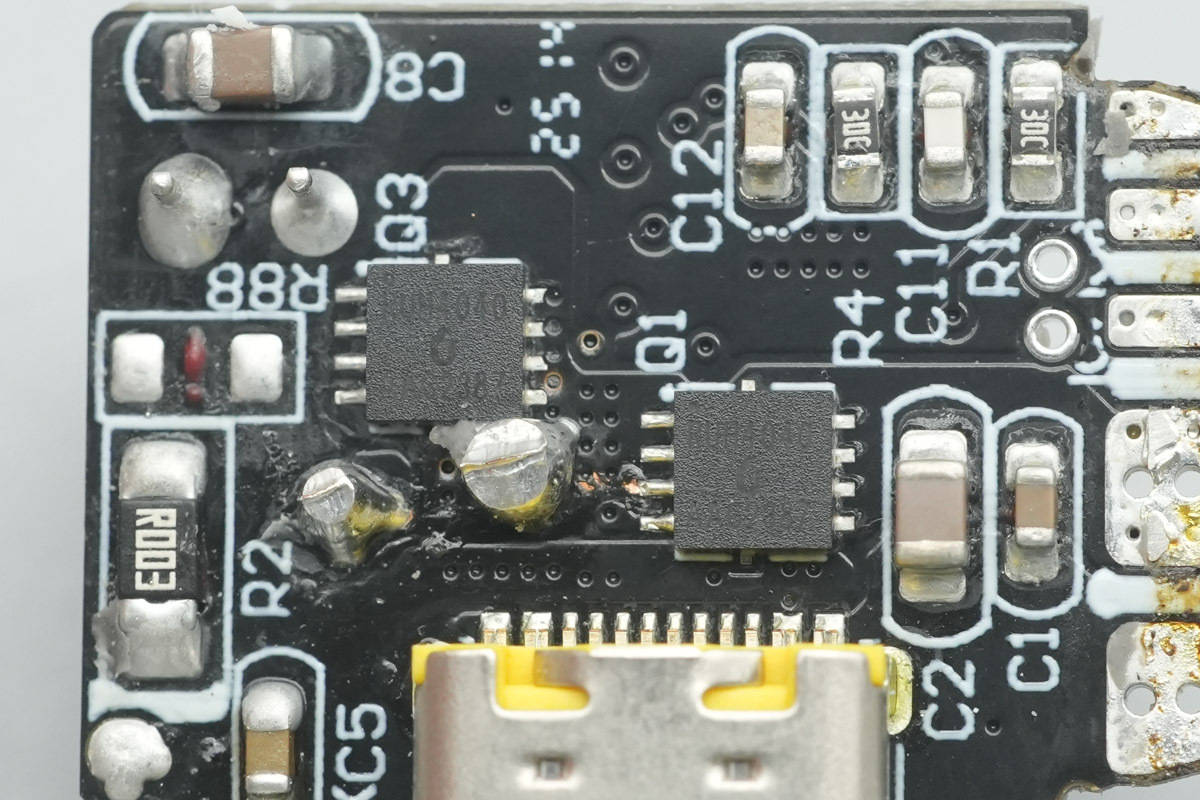

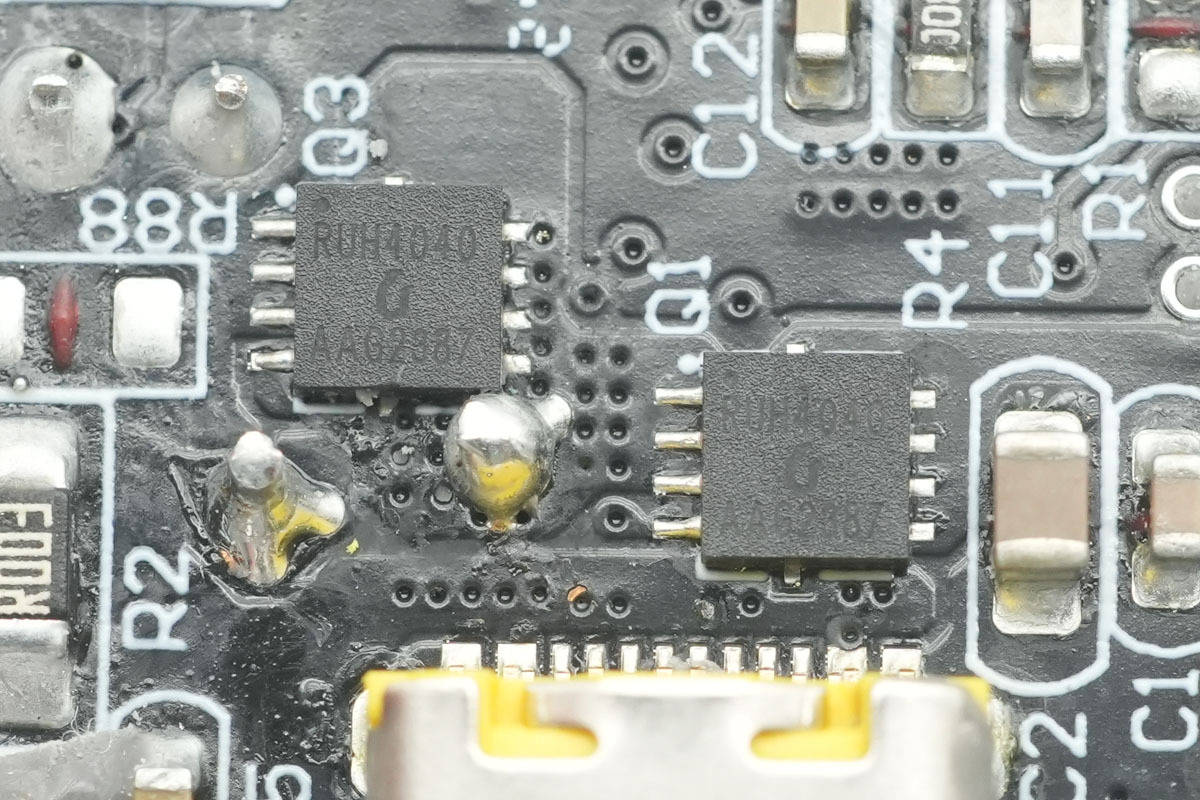

外挂两颗同步降压开关管来自锐骏，型号RUH4040，NMOS，耐压40V，导阻8mΩ，采用PDFN3333封装。

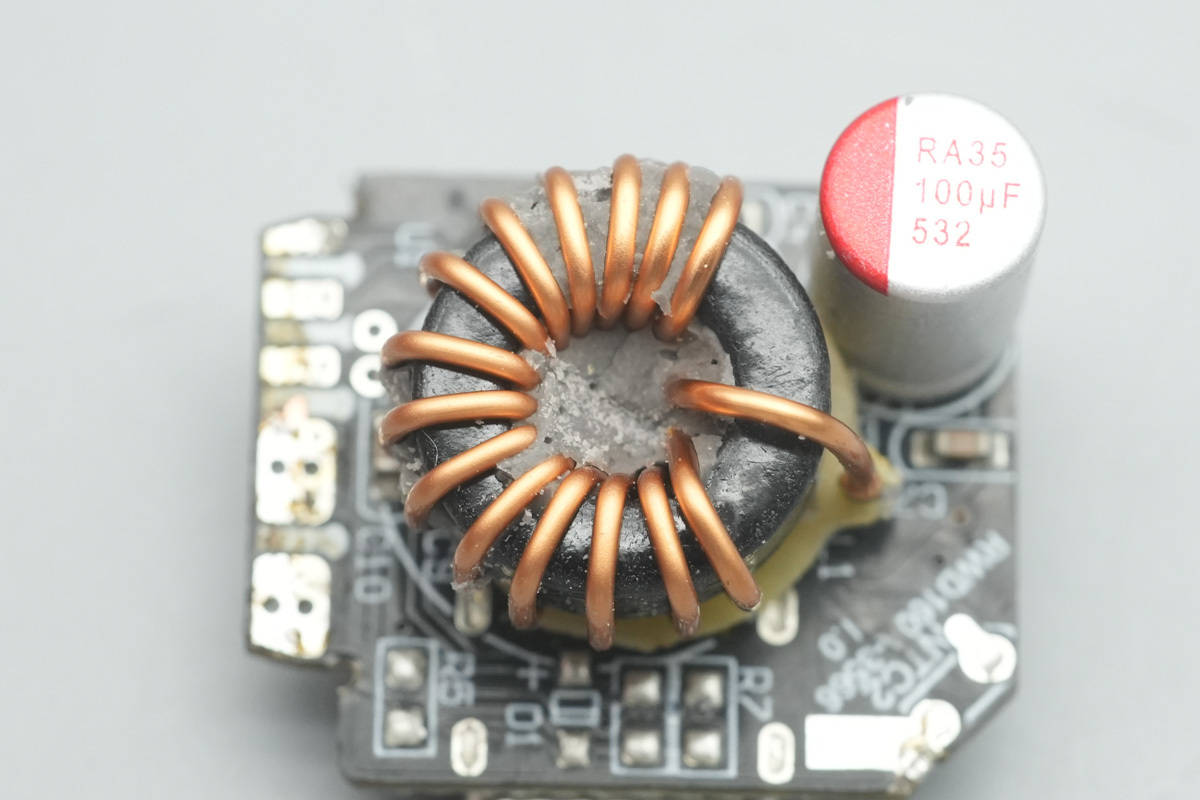

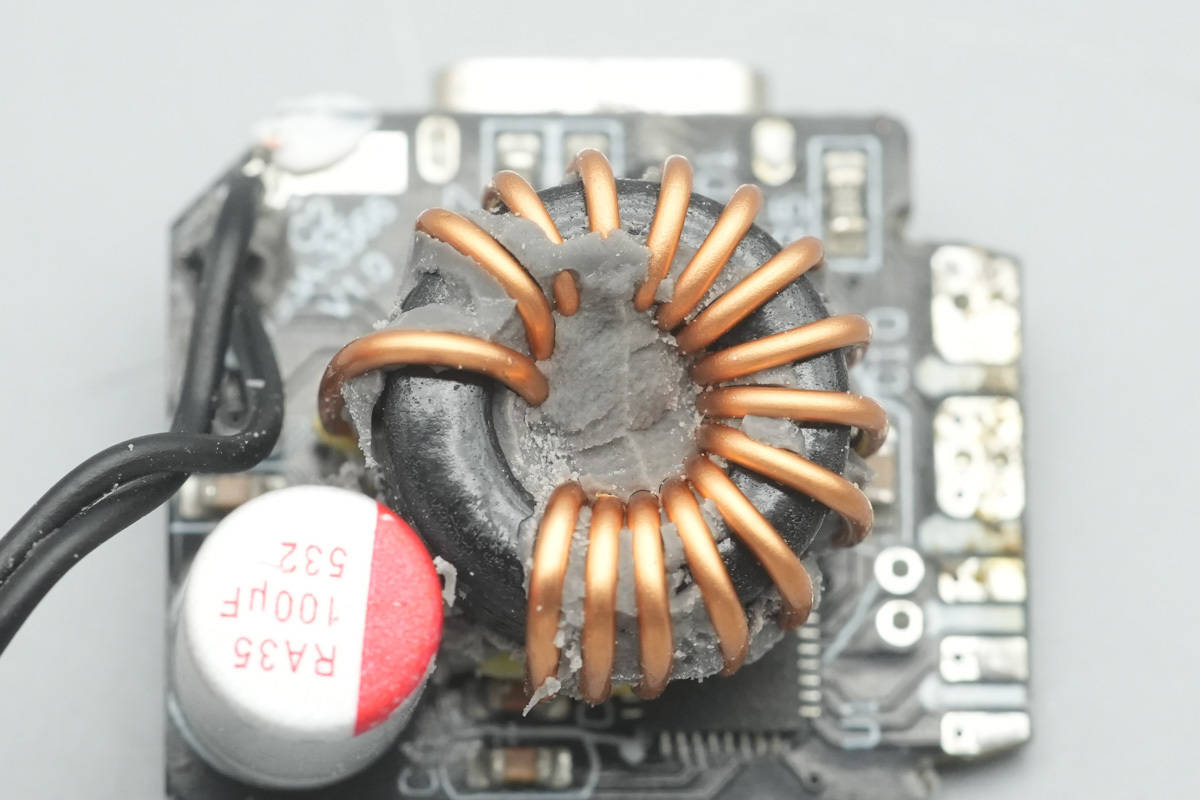

降压电感特写。

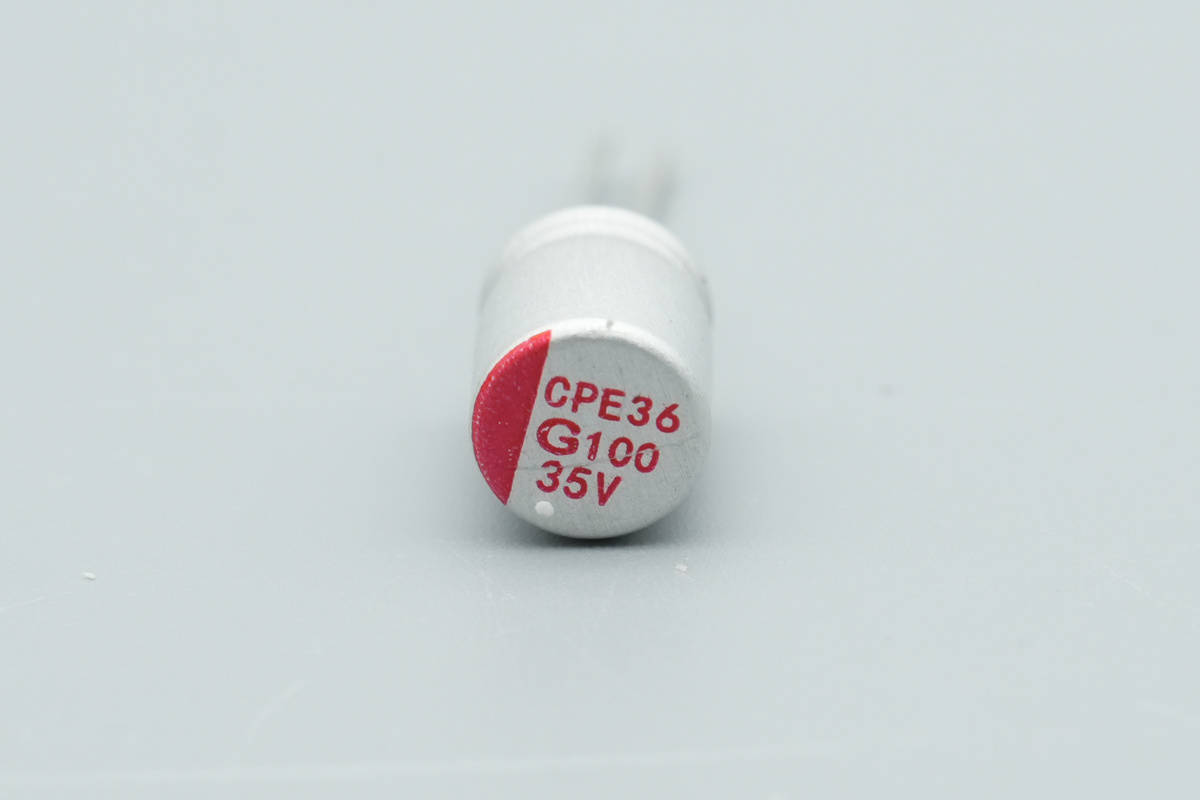

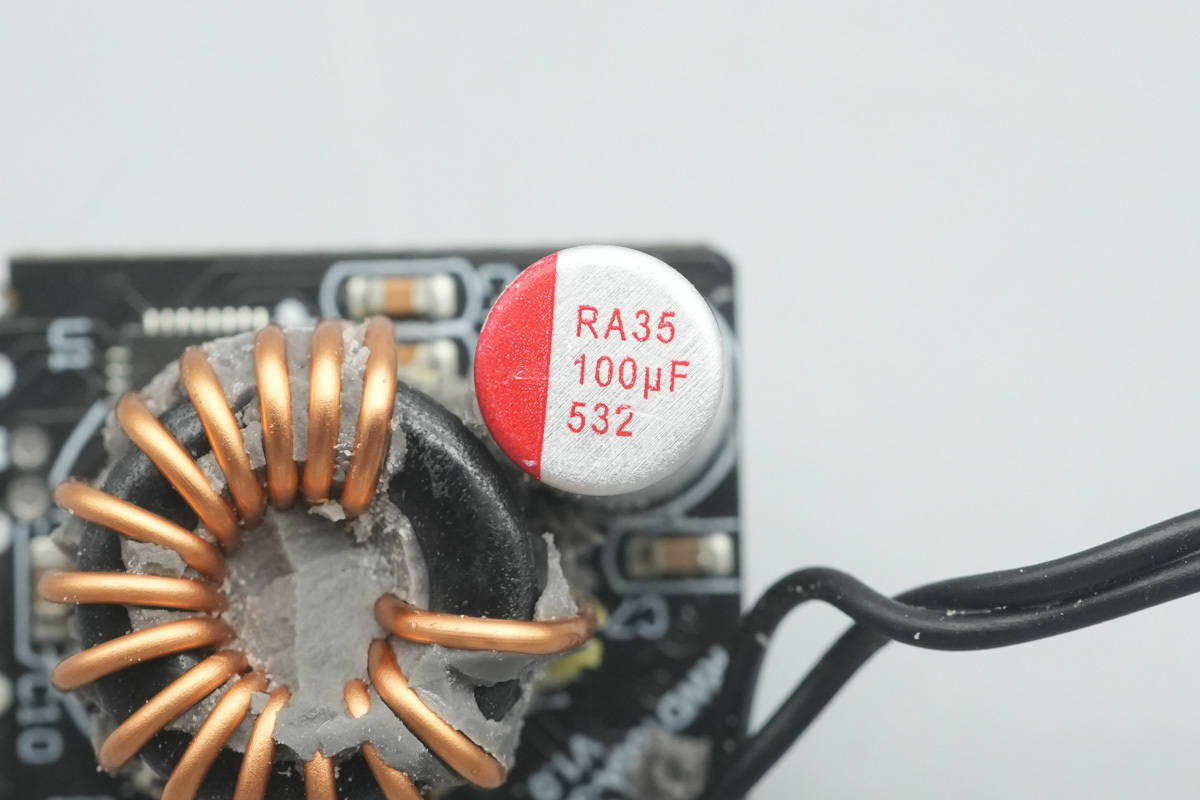

二次降压输出滤波固态电容规格为35V100μF。

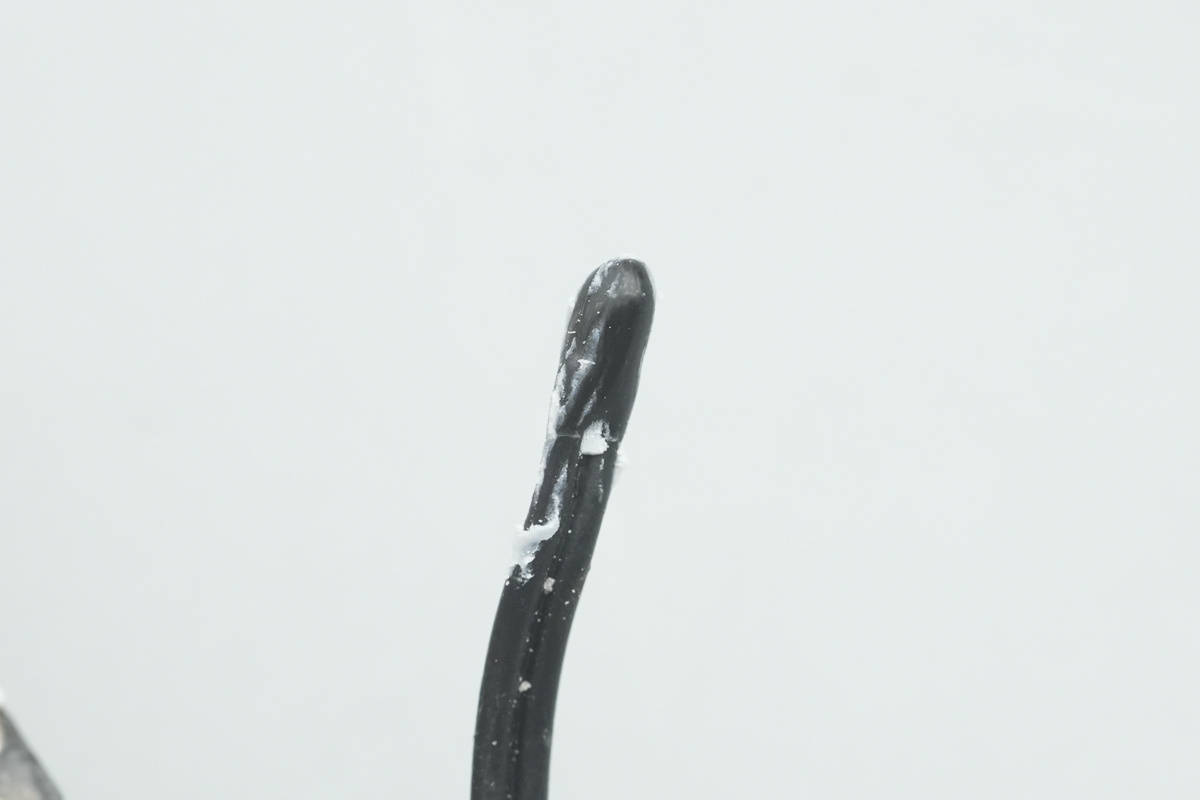

热敏电阻特写。
USB-C3口母座所在小板正面设有两颗同步降压开关管。
另一面设有降压协议『芯片』、降压电感以及滤波固态电容，电感下方也设有电木板。
USB-C3口降压协议『芯片』也是使用智融SW3566H。
搭配的两颗同步降压开关管也是锐骏RUH4040。
降压电感特写。

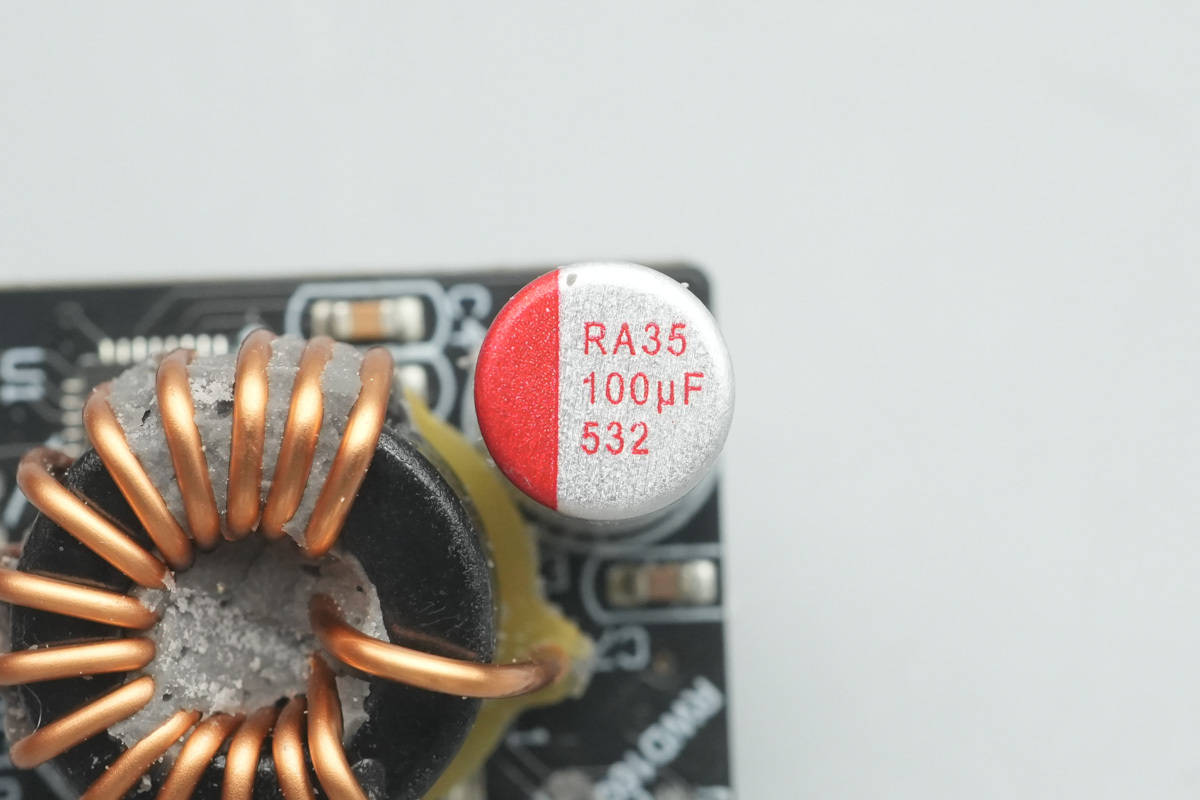

二次降压输出滤波固态电容规格也是35V100μF。
USB-C2口母座所在小板正面设有降压协议『芯片』和输出VBUS开关管。

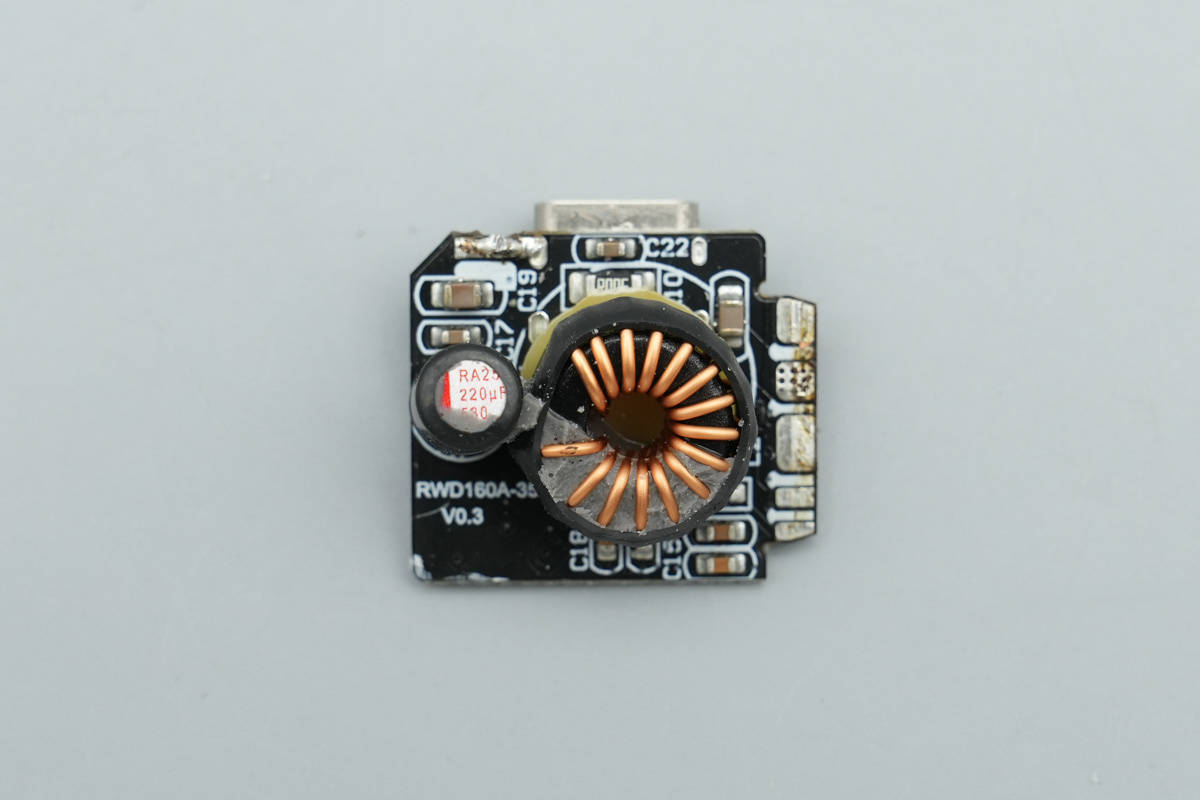

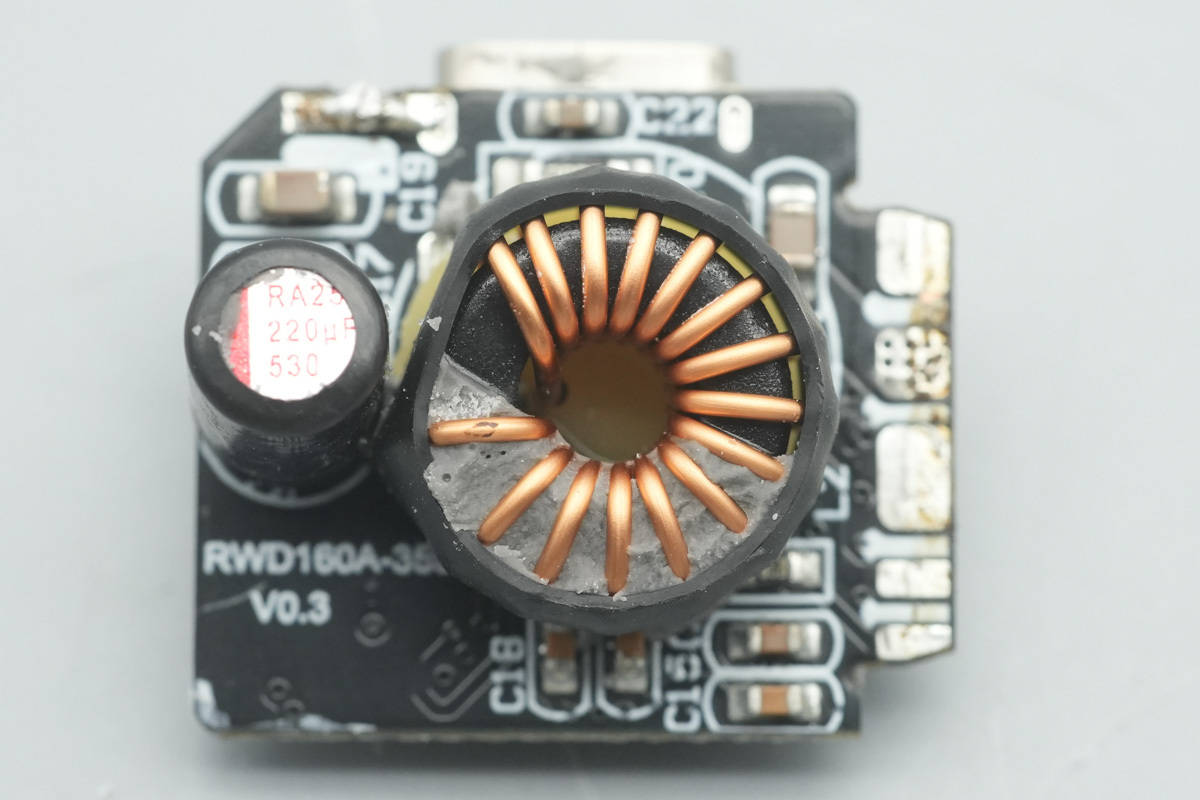

另一面设有降压电感、滤波固态电容以及输出VBUS开关管。

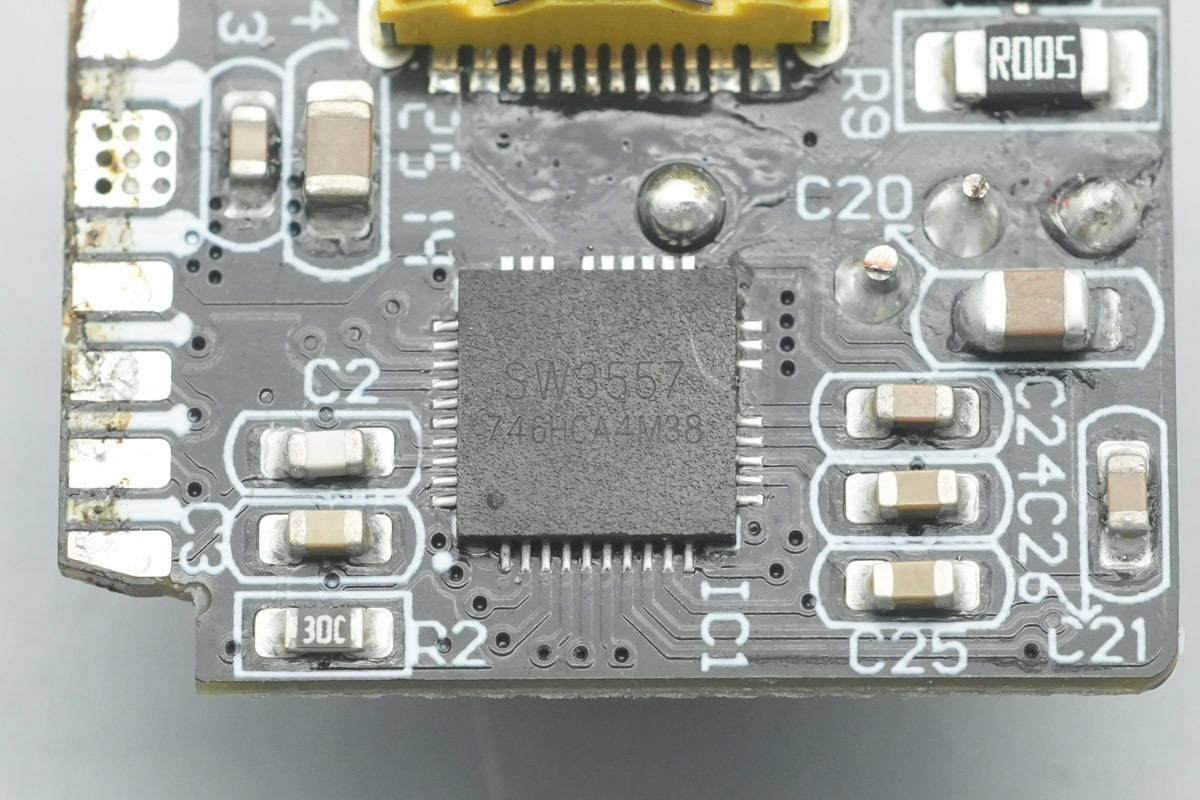

USB-C1和USB-C2口降压协议『芯片』采用智融科技SW3557，这一款高集成度的多快充协议双口充电『芯片』，支持C+C口任意口快充输出，支持双口独立限流。支持PPS/PD/QC/AFC/ FCP/SCP/PE/SFCP/TFCP等多种快充协议，最大支持65W输出功率。
SW3557集成了5A高效率同步降压变换器，集成CC/CV模式、双口管理逻辑以及双『芯片』动态功率分配，外围只需少量的器件，即可组成完整的高性能多快充协议双C口充电解决方案。采用QFN5.5*5.5-37封装。

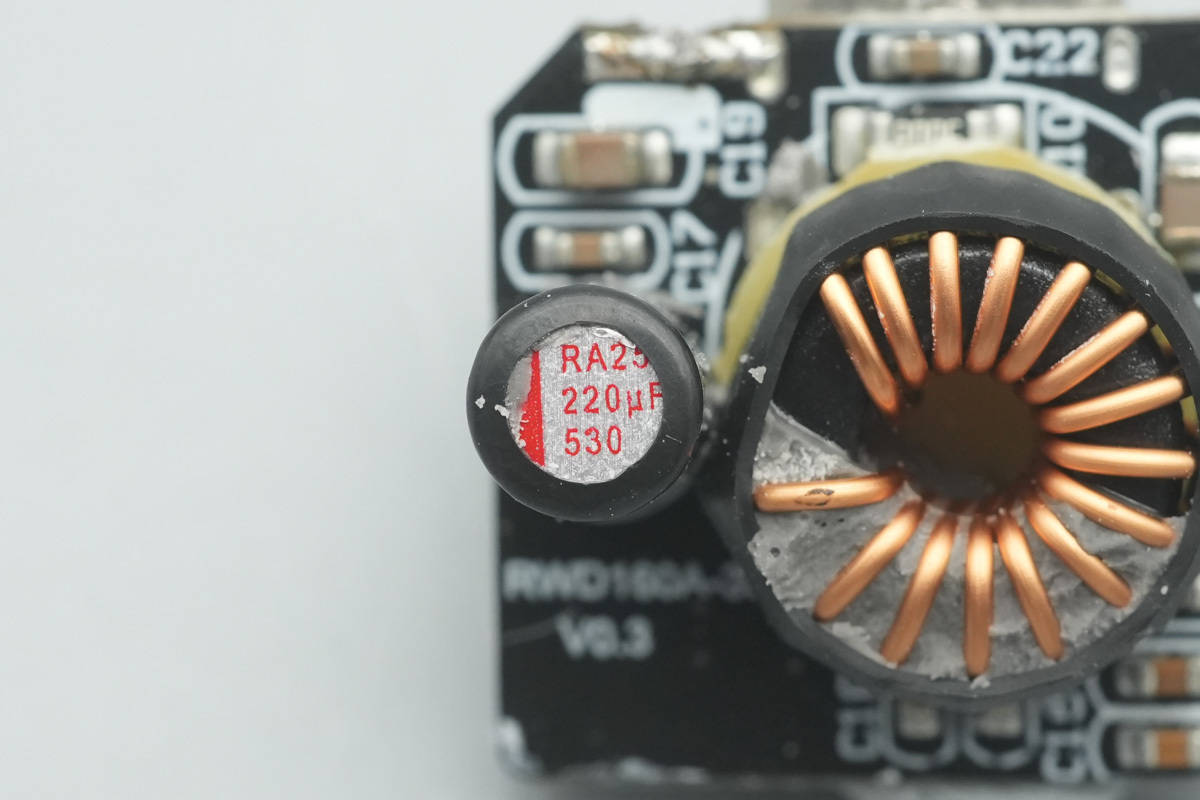

降压电感外套🧥热缩管绝缘保护。
二次滤波固态电容规格为25V220μF。

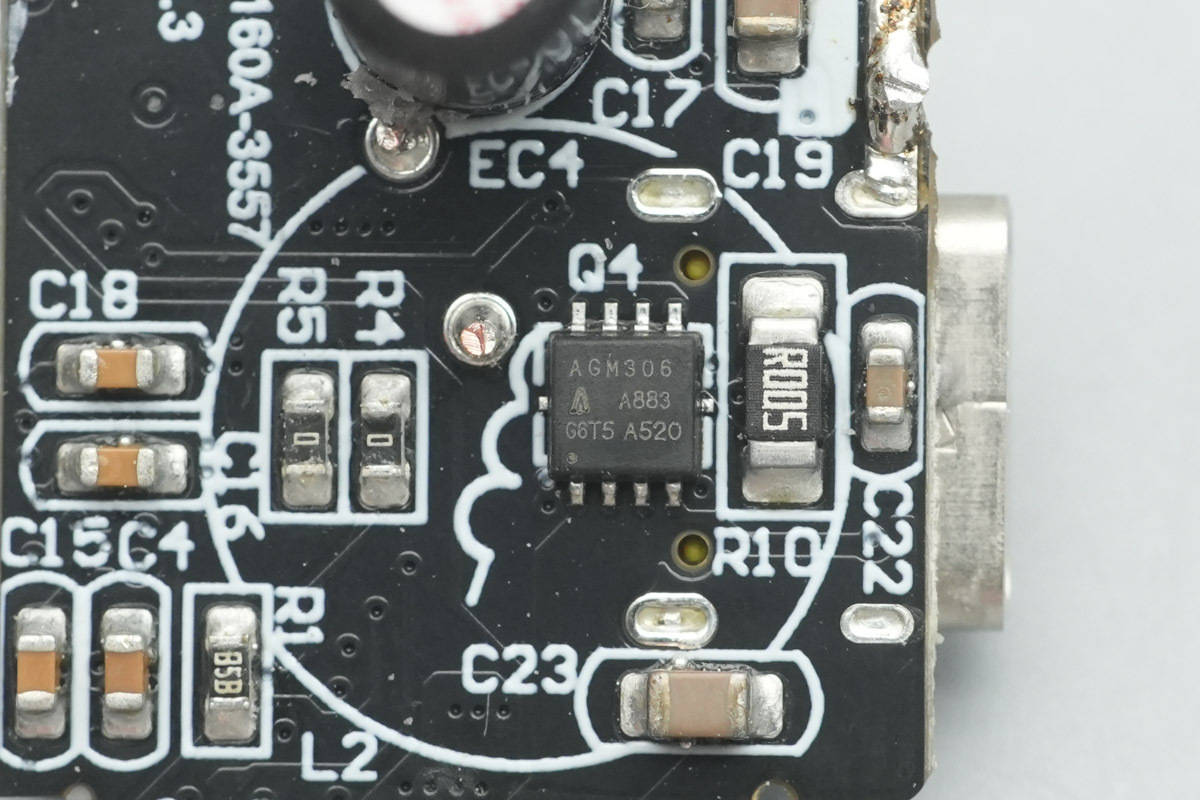

电感下方的输出VBUS开关管来自芯控源，型号AGM306，NMOS，耐压30V，导阻5.7mΩ，采用DFN3.3*3.3封装。

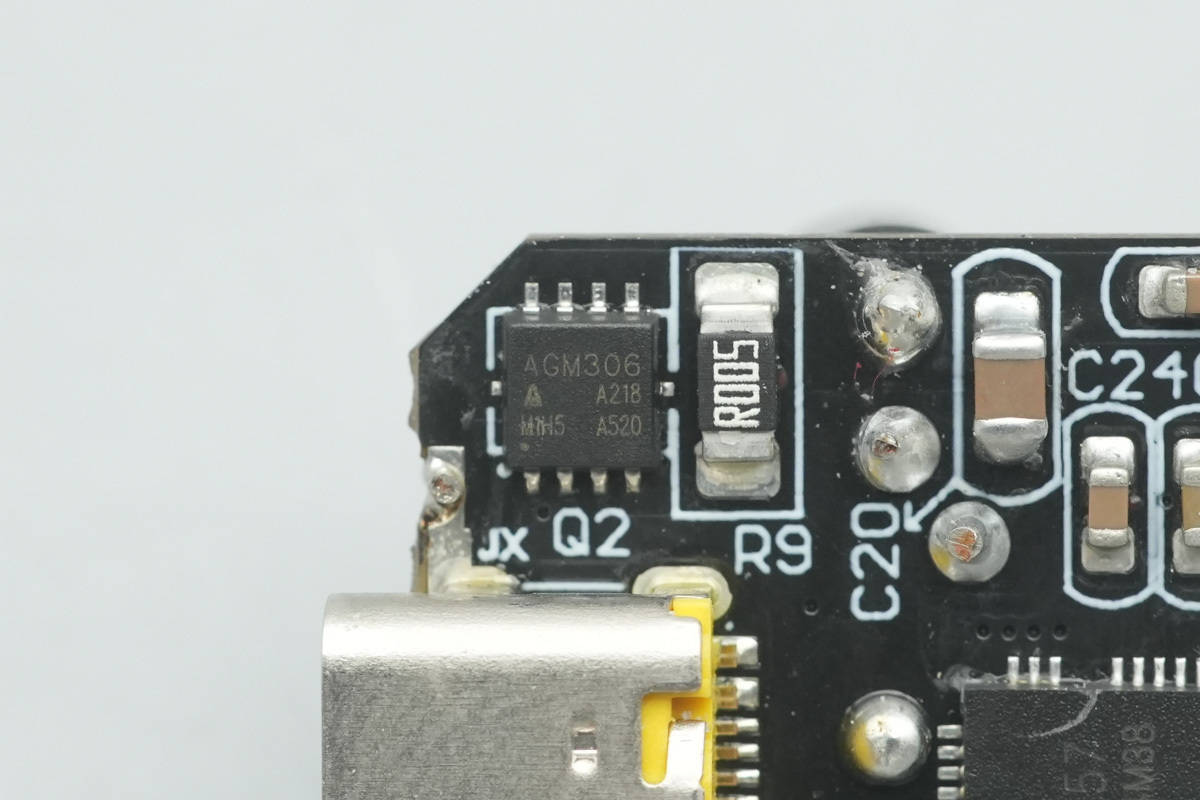

另一颗输出VBUS开关管也是采用芯控源AGM306。

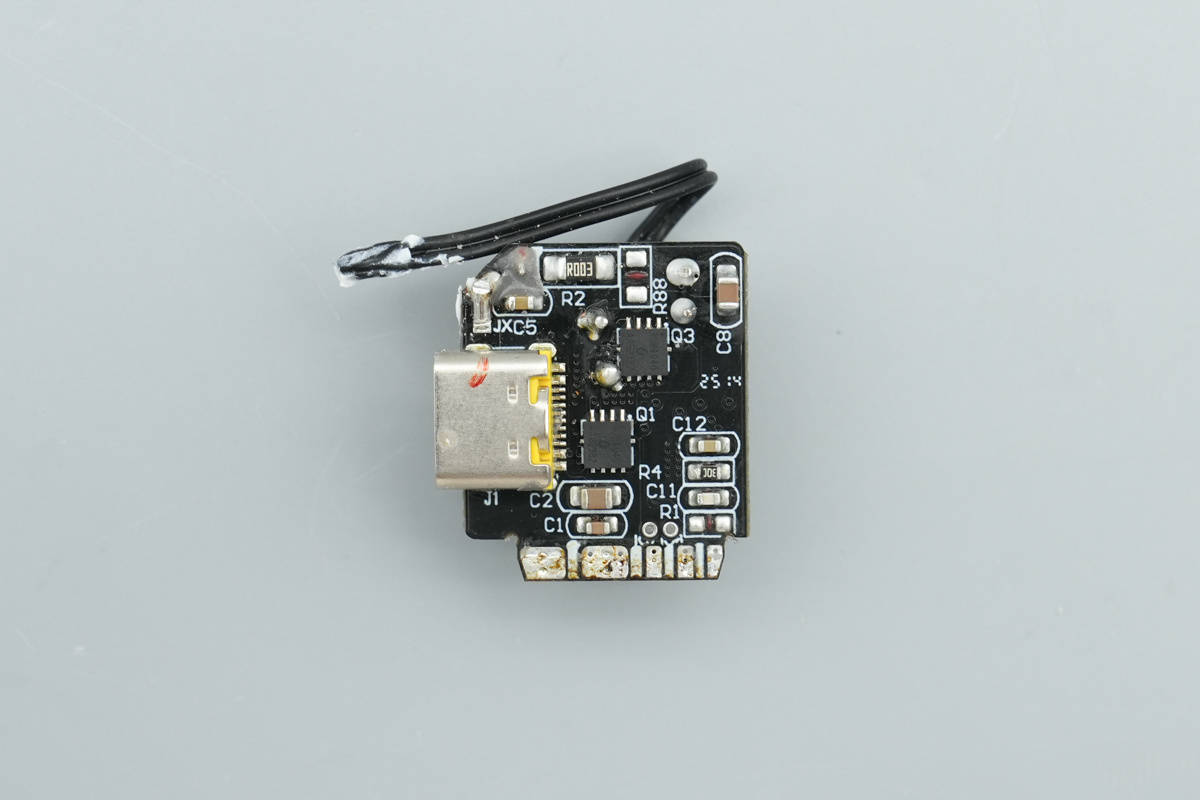

USB-C1接口母座特写。
全部拆解一览，来张全家福。
充电头网拆解总结

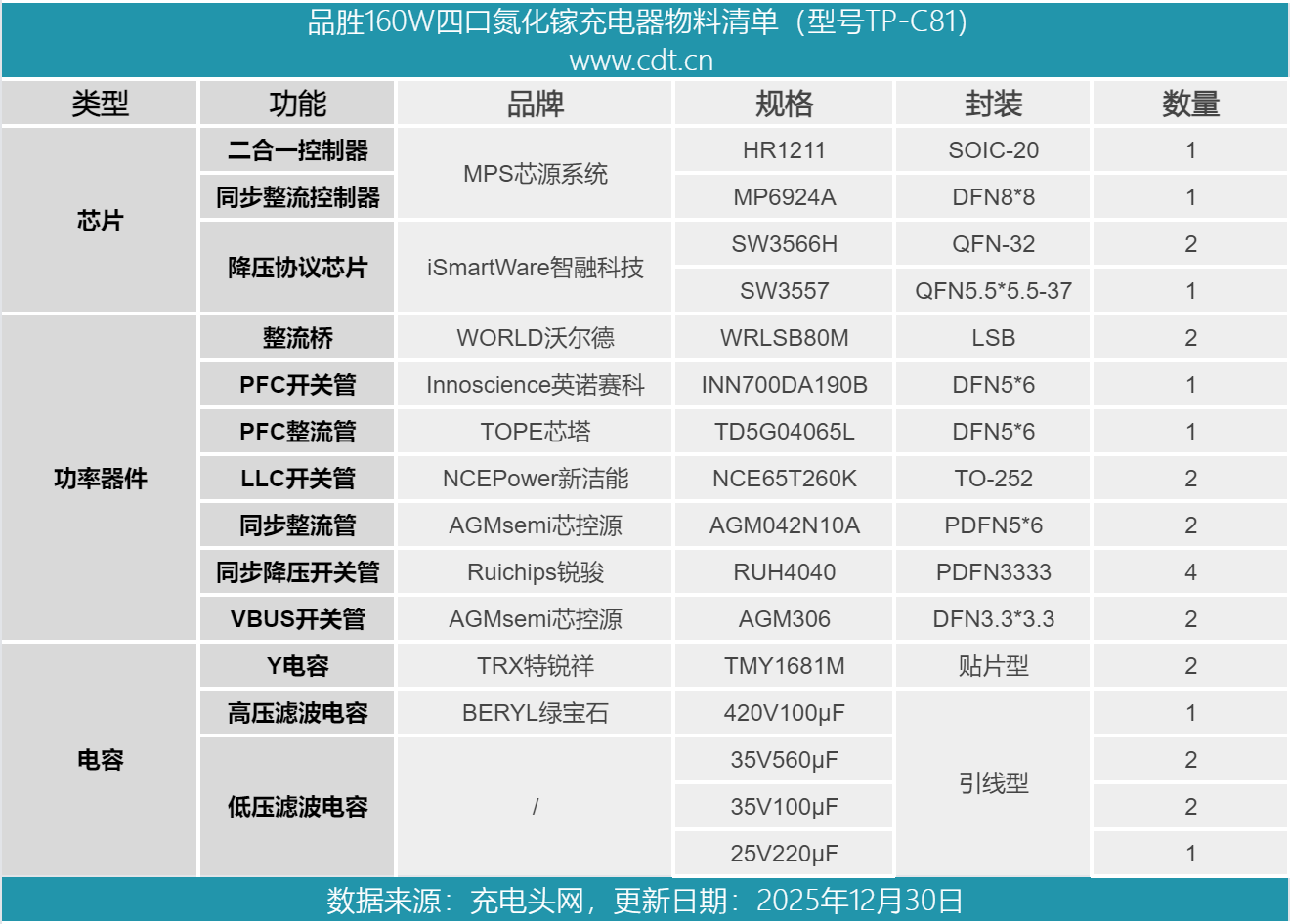

最后附上品胜160W口氮化镓充电器的核心器件清单，方便大家查阅。
品胜160W口氮化镓充电器机身两侧设有装饰板，有着自己的独特风格。配备多大4个USB-C接口，兼容UFCS、QC、PD、PPS等多个主流快充协议，支持140W快充以及多口同时使用提供最高160W总功率，不仅可以满足包括苹果MacBook Pro在内的PD3.1生态产品的全速充电需求，也能在为多设备充电时显著提升充电效率。此外还配备240W编织快充数据线，考虑到位。
充电头网通过拆解了解到，充电器基于MPS HR1211+MP3924A高集成高效PFC+LLC电源方案设计，搭配使用英诺赛科INN700DA190B氮化镓功率器件。输出三路独立DC-DC二次降压电路使用智融科技SW3566H、SW3557方案。模块覆盖散热片，并充分做了绝缘处理，此外配置热敏电阻进行温度监控。
