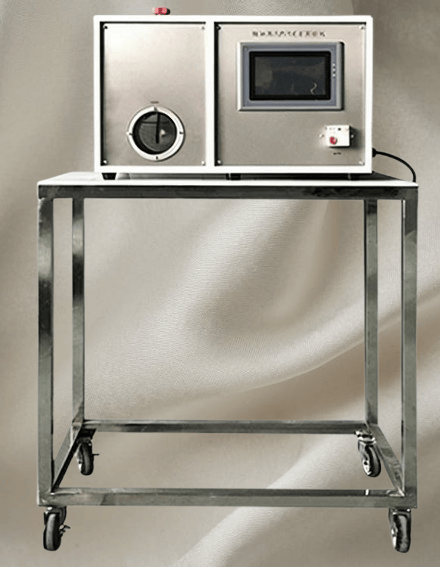

JGKY-C018-Ⅱ型饱和蒸汽P-T关系实验仪
京工科业JGKY-C018-Ⅱ型饱和蒸汽P-T关系实验仪
一、工作条件
常温、常压下运行,电源电压AC220V,功率600W。
JGKY-C018-Ⅱ型饱和蒸汽P-T关系实验仪
二、饱和蒸汽P-T关系实验仪实验目的
1、通过观察饱和蒸汽压力和温度变化的关系,加深对饱和状态的理解,从而建立液体温度达到对应于液面压力的饱和温度时,沸腾便会发生的基本概念;
jrhz.info2、通过对实验数据的整理,掌握饱和蒸汽P-T关系图表的编制方法;
3、学会温度计、压力表、调压器和大气压力计等仪表的使用方法;
4、能观察到小容积和金属表面很光滑( 汽化核心很小)的饱和沸腾现象;
5、测试一系列对应于饱和水液面压力下的饱和蒸汽温度,绘制出关系曲线,可直观地观察到相应压力下及温度下的沸腾现象。
JGKY-C018-Ⅱ型饱和蒸汽P-T关系实验仪
三、饱和蒸汽P-T关系实验仪技术参数
1、加热管:220V,600W;
2、泄压阀:0-0.8MPa;
3、压力传感器:汽夜通用;量程0-1Mpa℃,304不锈钢材质;0.5%FS精度,标准Modbus-RTU协议,4-20mA信号输出;
4、温度变送器:PT100热电阻,汽夜通用;量程0-300℃,304不锈钢材质;0.5%FS精度,4-20mA信号输出;
5、外形尺寸:800×450×1300mm;
6、控制单元:24VDC, 14点输入24VDC/10点输出晶体管,2点模拟量输入/1点模拟量输出,2个PPI通讯口,1个RJ45以太网口,集成CP243功能,支持MODBUS-TCP主站及从站,支持PPI主站,可扩展7个200系列模块;
7、显示屏:知名人机交互系统,7寸、4线高精度『触摸屏』,分辨率:800x480。基于Linux系统,系统稳定,高效,安全,可靠;支持多种通讯方式(232/422/485,以太网);支持USB下载、以太网下载、U盘更新组态;
8、设备配仿真教学管理平台。
JGKY-C018-Ⅱ型饱和蒸汽P-T关系实验仪视频:

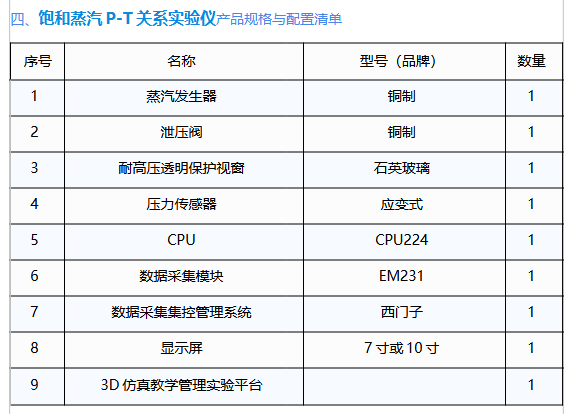

四、饱和蒸汽P-T关系实验仪产品规格与配置清单

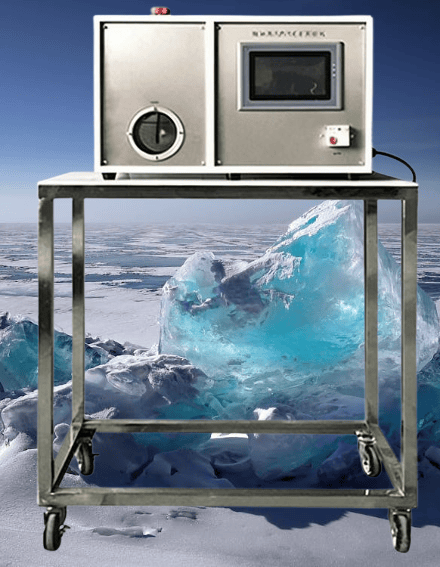

JGKY-C018-Ⅱ型饱和蒸汽P-T关系实验仪

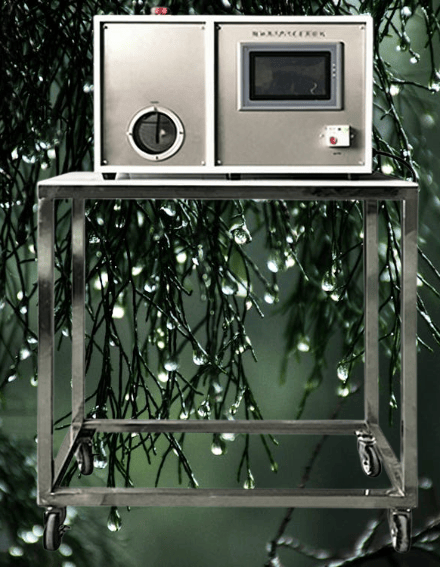

JGKY-C018-Ⅱ型饱和蒸汽P-T关系实验仪

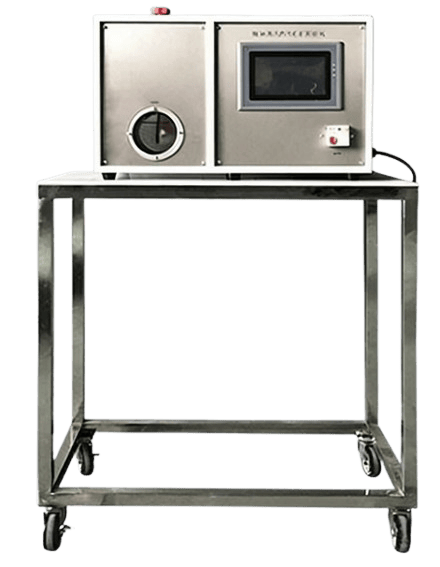

JGKY-C018-Ⅱ型饱和蒸汽P-T关系实验仪
