今天分享的是：机械设备深度报告：钻石散热专题-高效散热材料，商业化进程持续推进
报告共计：16页
钻石散热材料：高效散热新选择，商业化进程稳步推进

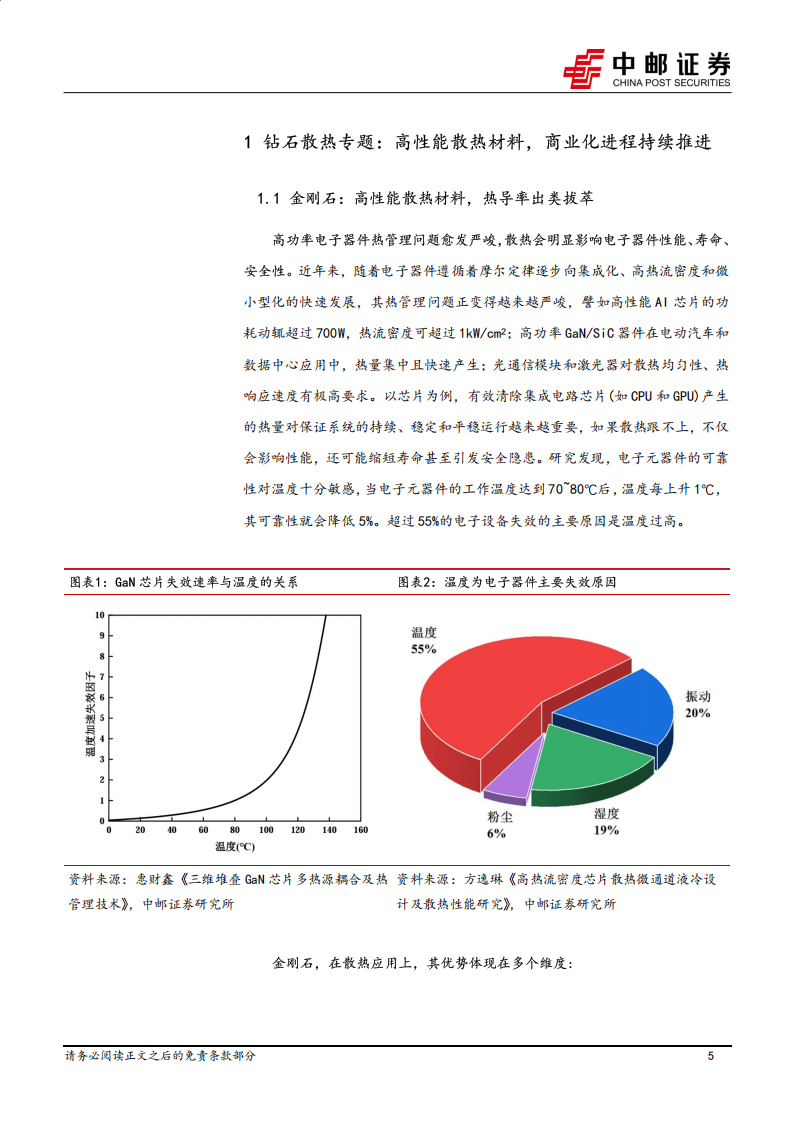

随着电子器件向集成化、高热流密度和微小型化快速发展，热管理问题愈发严峻。电子元器件工作温度达到70~80℃后，温度每上升1℃，可靠性便降低5%，超55%的电子设备失效源于温度过高，散热效果直接影响电子器件的性能、寿命与安全性。在此背景下，金刚石凭借卓越的散热性能，成为高效散热材料的重要选择，其商业化进程正持续推进。

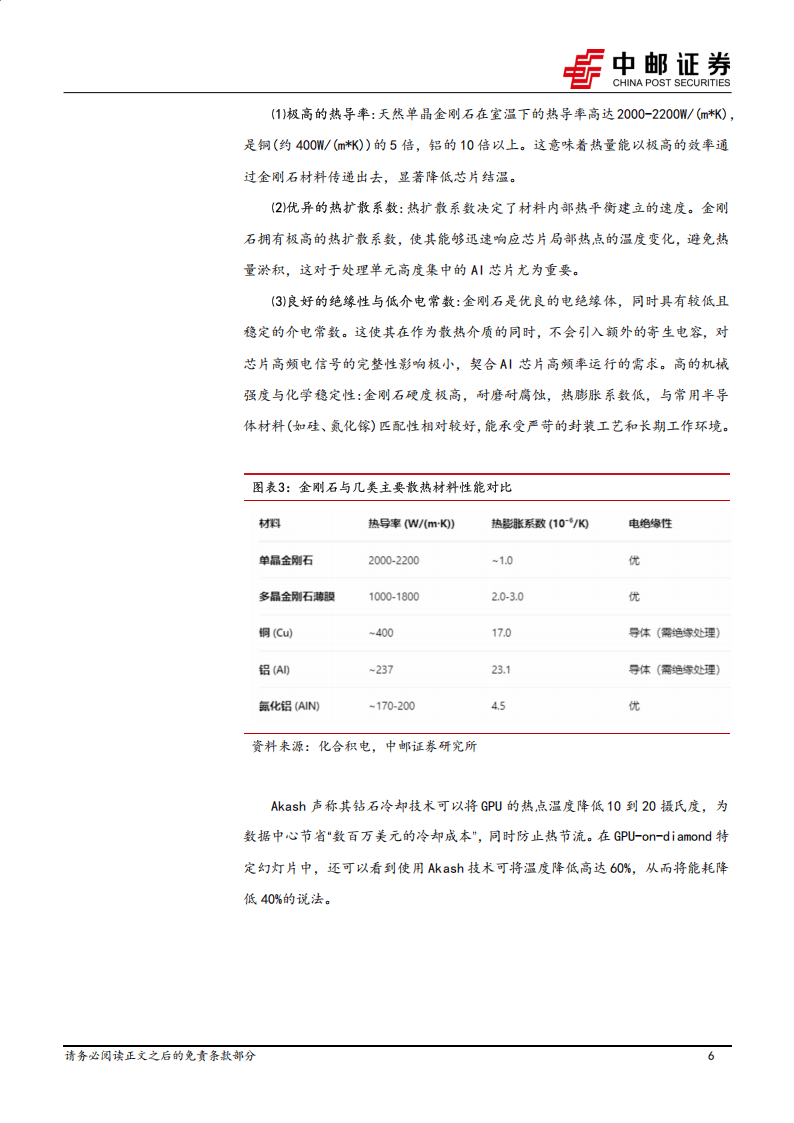

金刚石在散热领域优势显著。室温下天然单晶金刚石热导率高达2000-2200W/(m·K)，是铜的5倍、铝的10倍以上，能高效传递热量，显著降低『芯片』结温；其极高的热扩散系数可快速响应『芯片』局部热点温度变化，避免热量淤积，适配AI『芯片』需求；同时，金刚石具备良好的绝缘性与低介电常数，作为散热介质不会引入额外寄生电容，对『芯片』高频电信号完整性影响小，且机械强度高、化学稳定性好，与常用『半导体』材料匹配性佳。

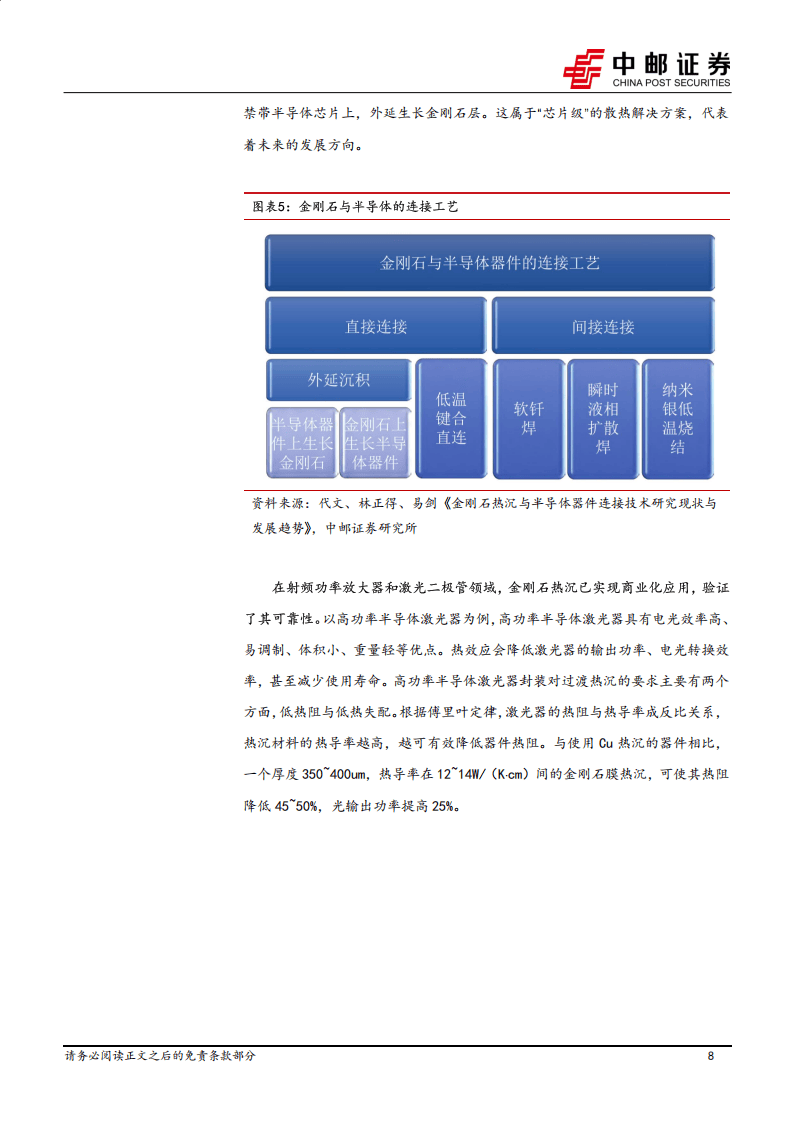

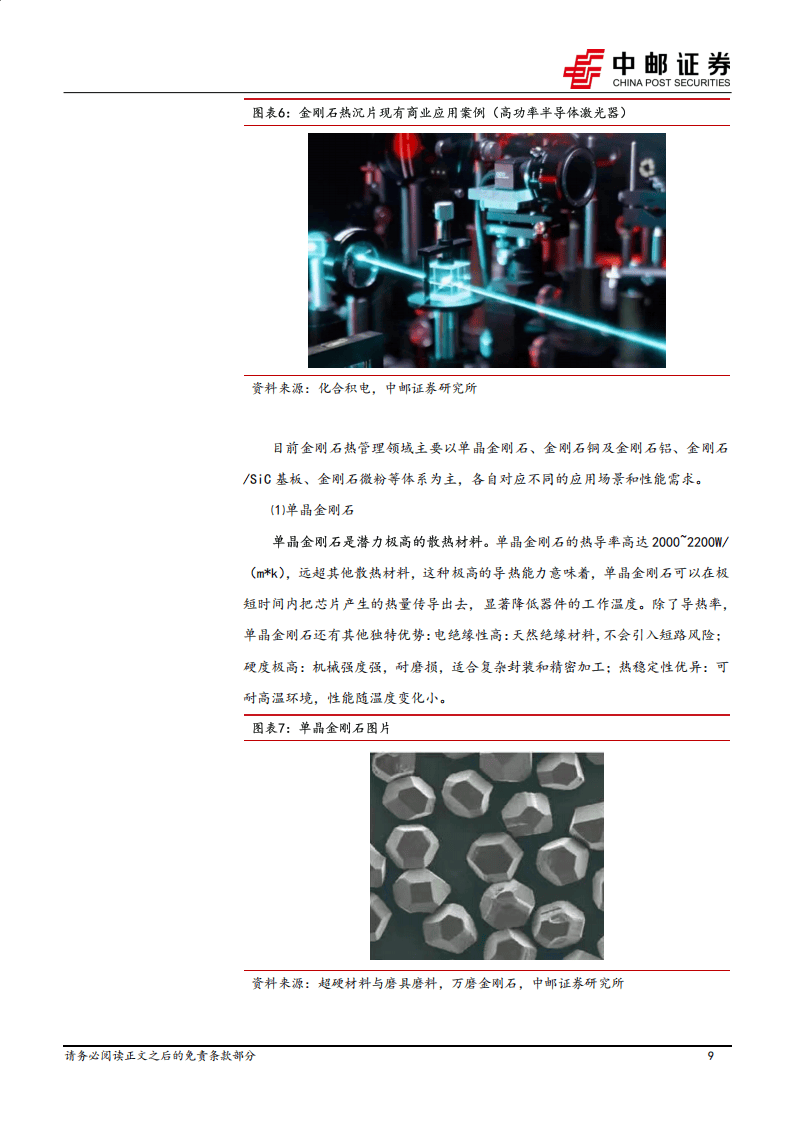

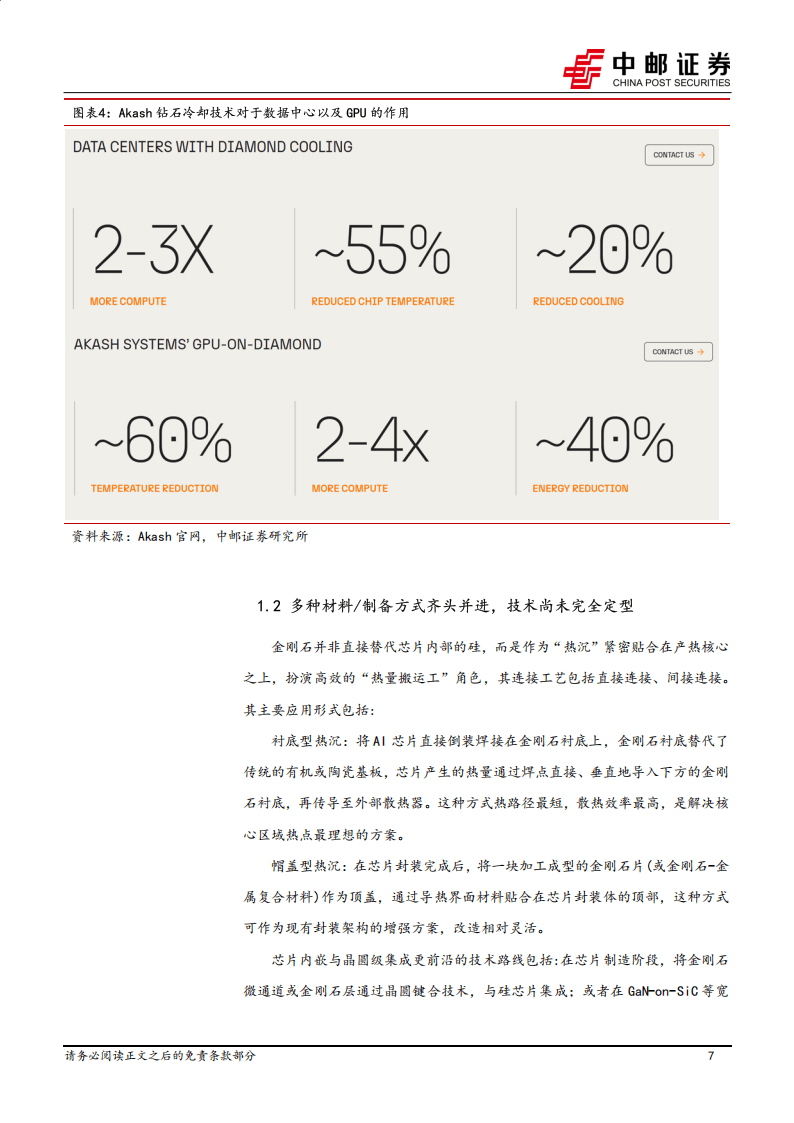

当前，金刚石主要以热沉形式应用，通过直接连接、间接连接等工艺贴合产热核心，主要应用形式包括衬底型热沉、帽盖型热沉，更前沿的技术路线则有『芯片』内嵌与晶圆级集成。在射频功率放大器和激光二极管领域，金刚石热沉已实现商业化应用，如高功率『半导体』激光器使用金刚石膜热沉后，热阻可降低45~50%，光输出功率提高25%。

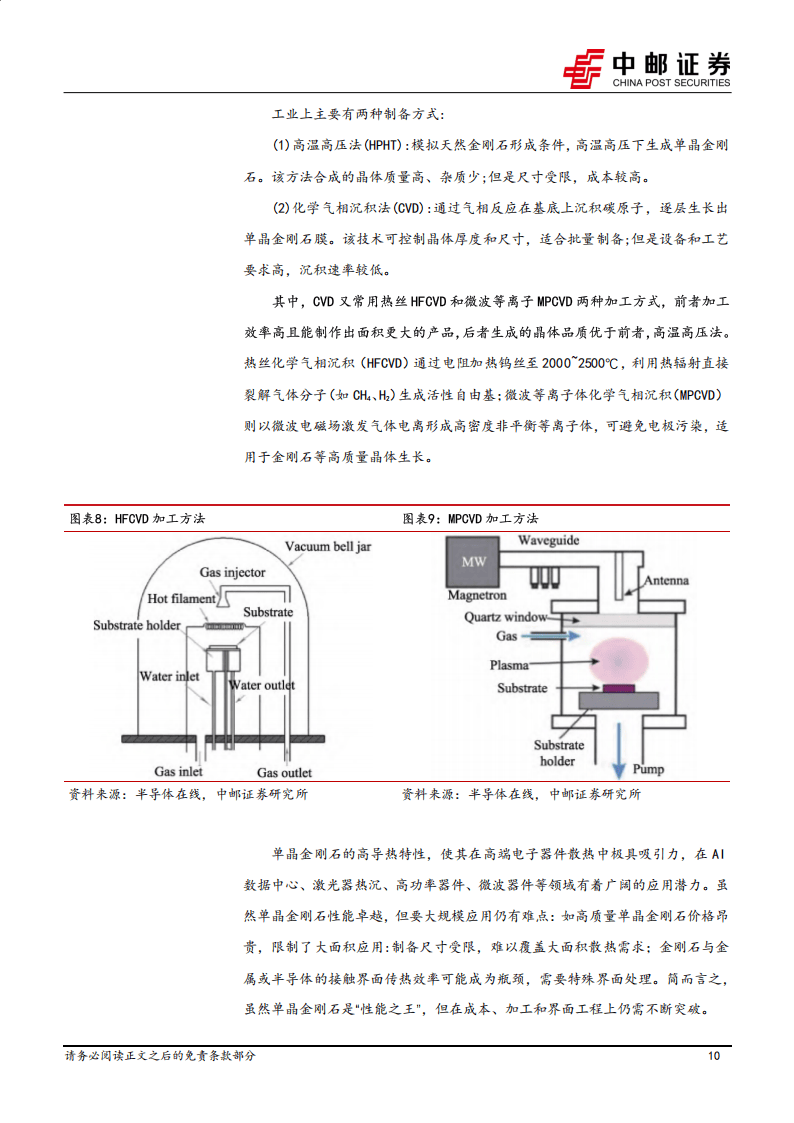

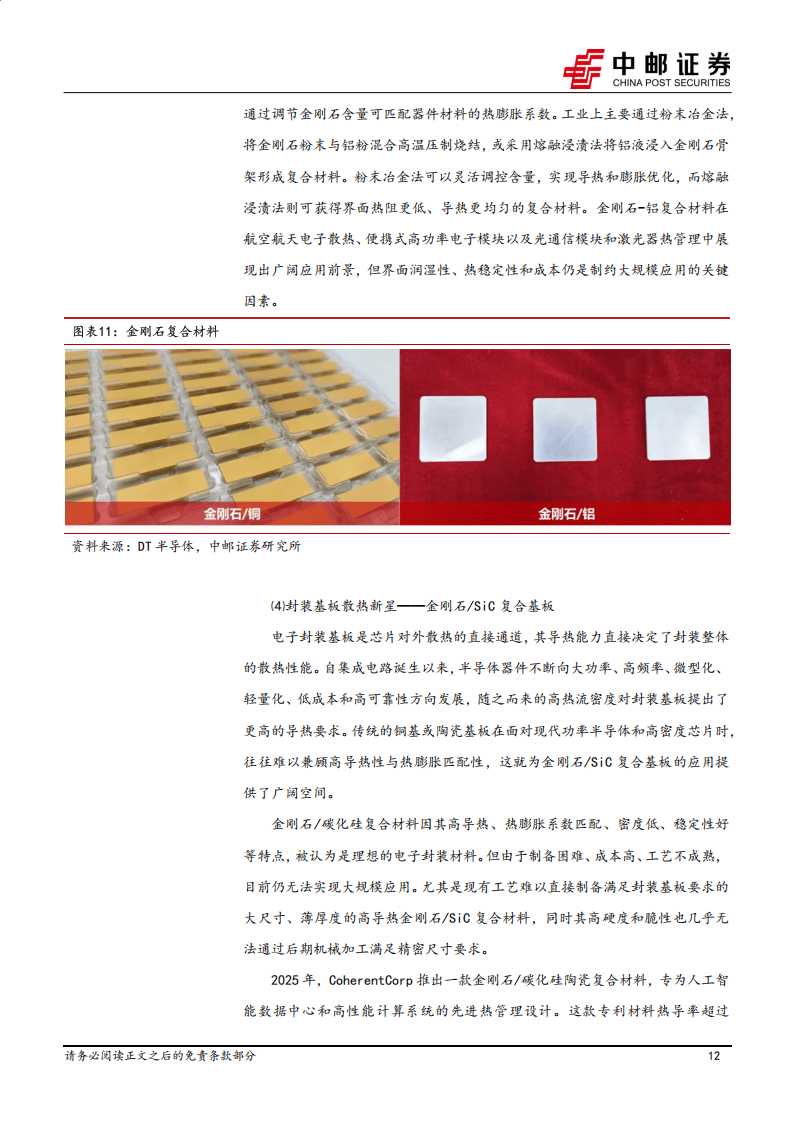

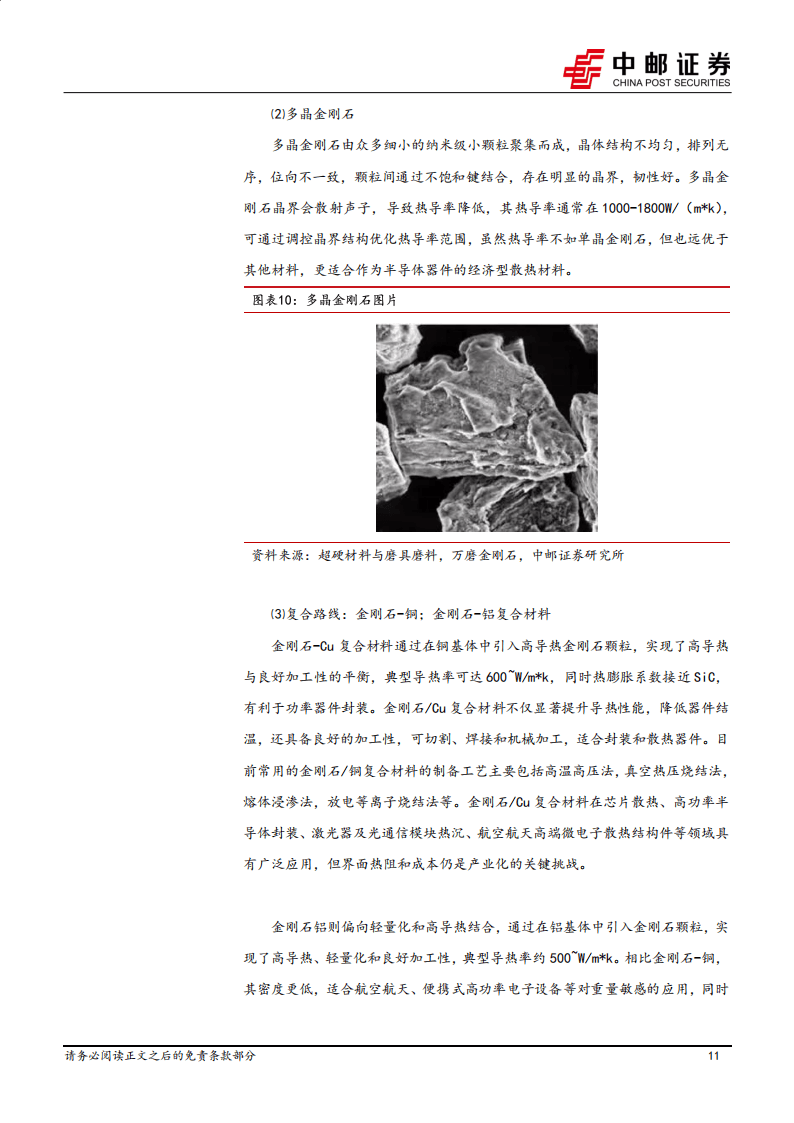

金刚石热管理领域材料与制备方式多样，尚未完全定型。主要包括单晶金刚石、多晶金刚石、金刚石-铜/铝复合材料、金刚石/SiC复合基板等体系，各自对应不同应用场景与性能需求。其中，单晶金刚石性能卓越但成本高、尺寸受限；多晶金刚石热导率稍低但更经济；复合材料兼顾高导热与加工性；金刚石/SiC复合基板则在封装散热领域展现出广阔潜力，2025年已有相关专利材料推出。

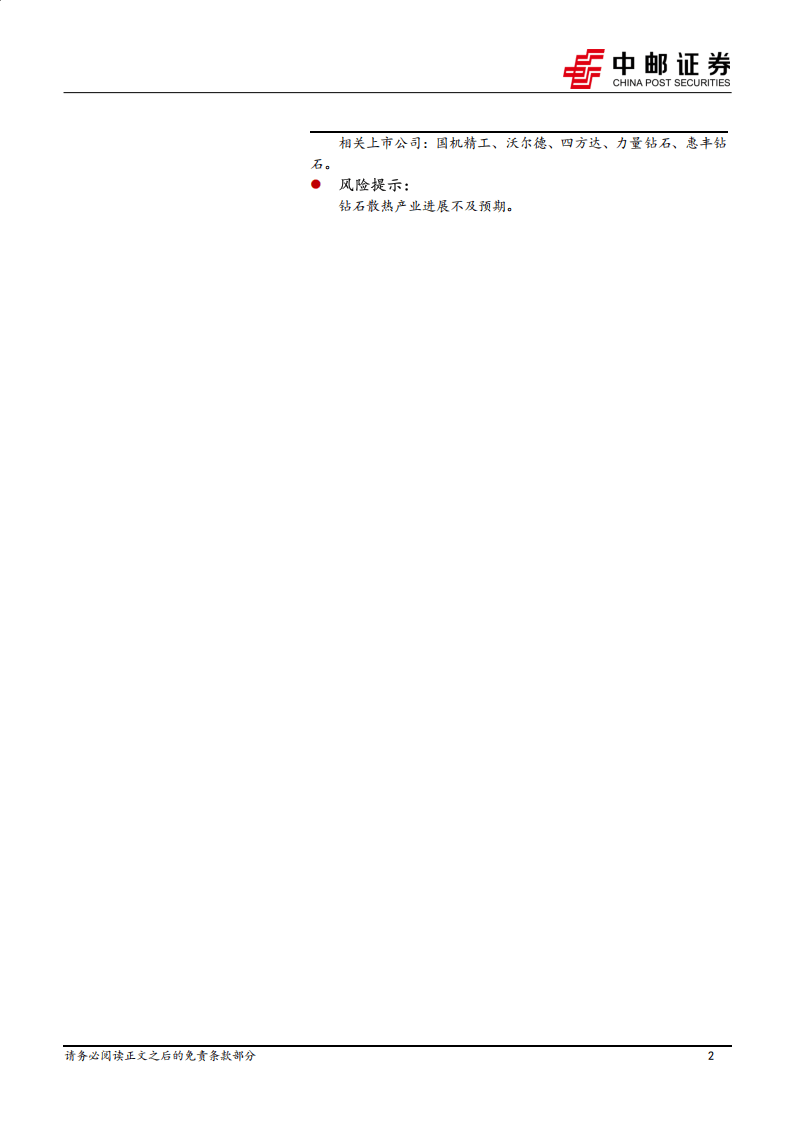

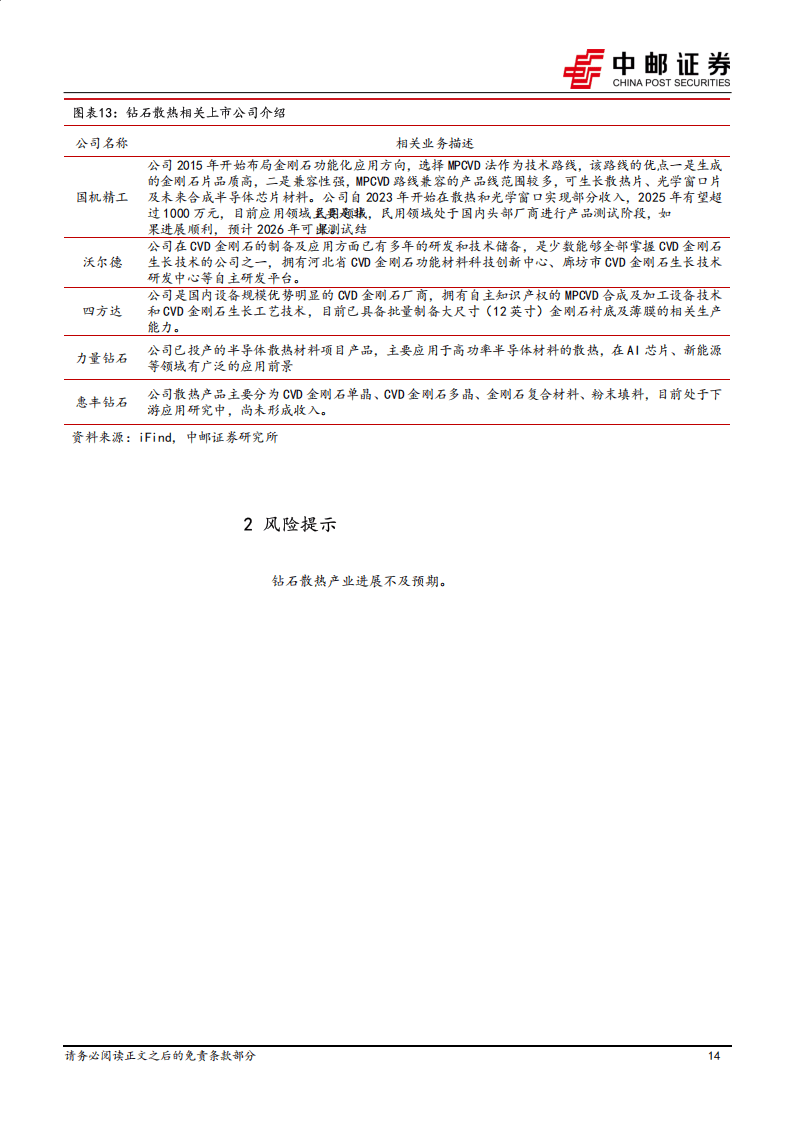

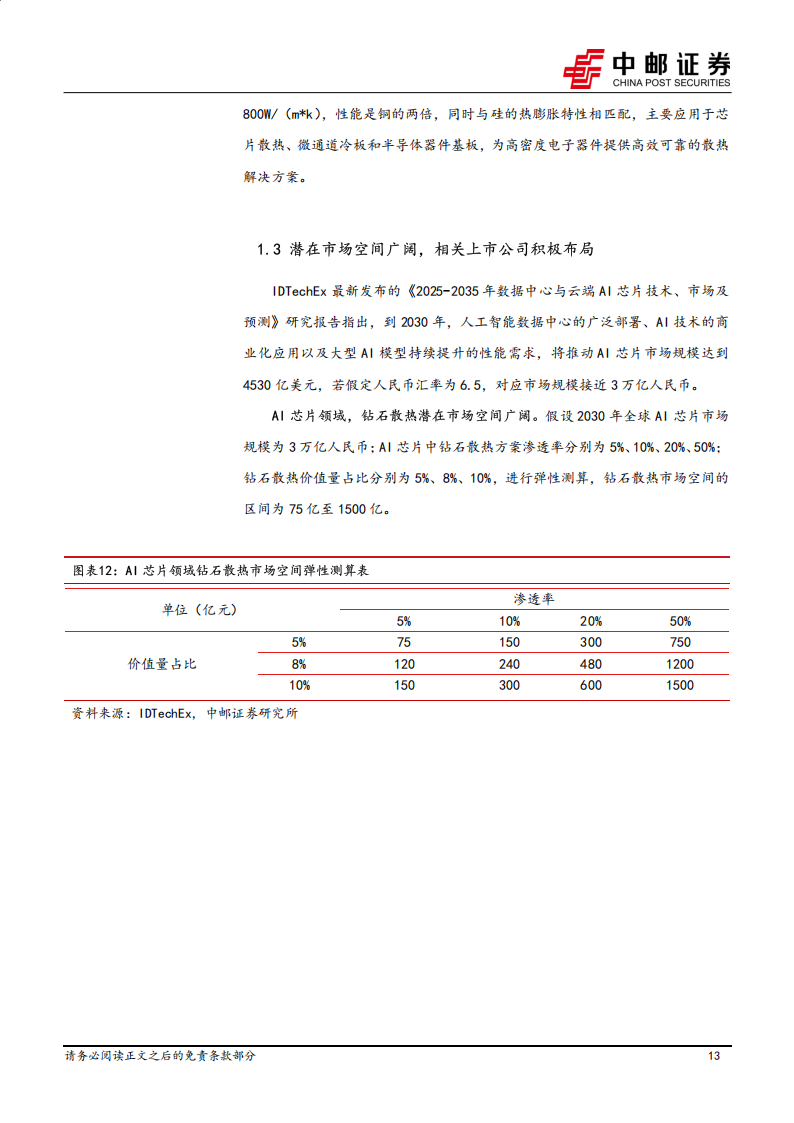

AI『芯片』领域为钻石散热提供了广阔市场空间。据预测，2030年全球AI『芯片』市场规模接近3万亿人民币，若钻石散热方案渗透率在5%-50%之间，价值量占比为5%-10%，其市场空间区间可达75亿至1500亿人民币。目前，国机精工、沃尔德、四方达等多家上市公司已积极布局相关业务，在金刚石制备技术、生产能力及产品应用等方面展开探索。
以下为报告节选内容
