城市排水系统作为水环境治理的关键环节，其水质监测直接关系到水体生态安全与居民生活质量，科学构建城市排水水质监测系统成为提升环境监管效能的核心举措。该系统针对城市管网、污水处理厂出水口、雨水排放口等关键节点，通过精准监测水质参数实现污染溯源与风险管控，为城市水环境治理提供技术支撑。
系统组成

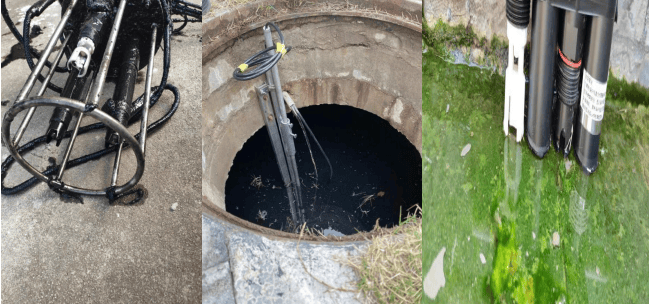

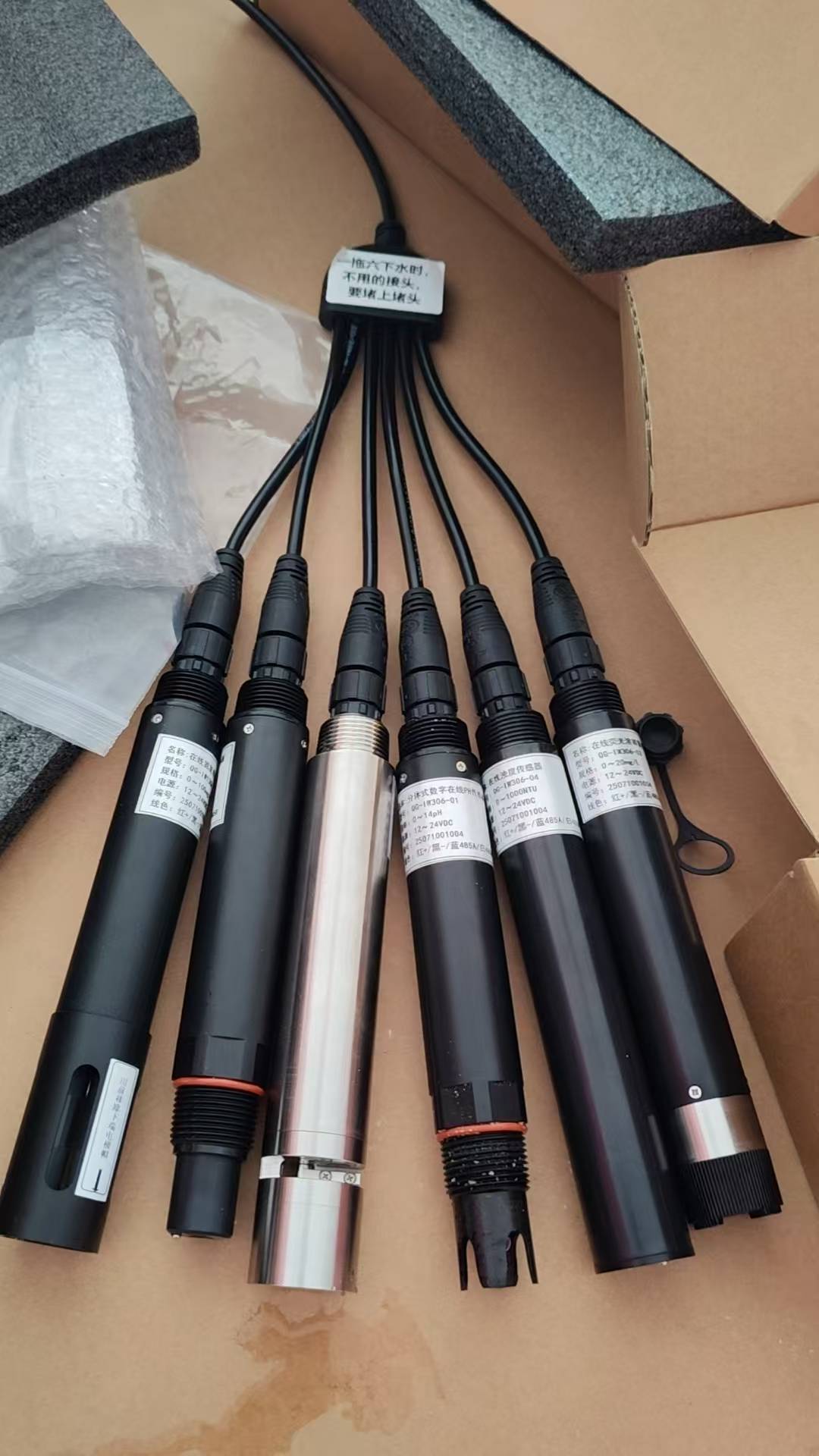

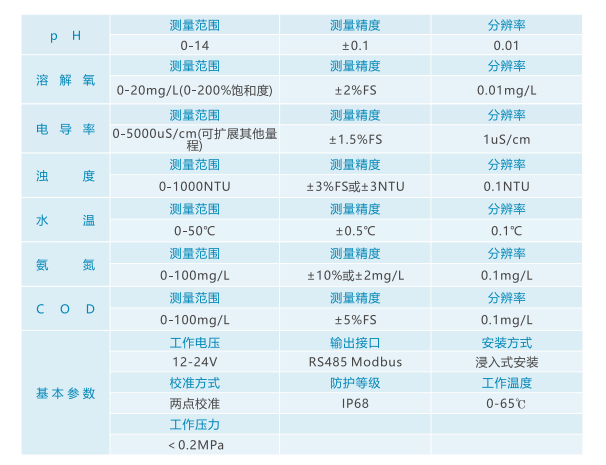

技术人员设计的监测系统由核心检测单元、数据传输模块、终端管理平台及辅助安装部件构成。核心检测单元采用一体化集成设备，水电分离的设计适配城市户外潮湿环境，配备全数字高精度传感器，可同步监测 pH 值、电导率、浊度、余氯、溶解氧、温度等城市排水关键指标。数据传输模块依托物联网技术，通过 RS485 Modbus 接口实现本地数据存储与远程传输，支持 WEB 平台及移动终端访问。终端管理平台搭载高清工业『触摸屏』，直观呈现实时数据、历史曲线与告警信息，支持数据 U 盘导出与批量分析。辅助安装部件包含专用支架、防腐管道接头及 PU 管，确保设备在管网节点稳固安装且抗干扰能力强。
系统原理
监测系统以传感器实时采集为核心，结合物理传感与数据处理技术形成闭环监测流程。pH 值、电导率及余氯指标通过电极法检测，传感器与排水直接接触获取电化学信号并转化为数字数据；浊度采用 90° 散射光原理，通过测量光线散射强度反映水体浑浊程度；温度监测依托 NTC 传感技术，精准捕捉排水温度变化。所有传感器采集的原始数据经设备内部处理后，通过物联网模块按设定间隔上传至终端平台，平台根据预设阈值判断水质是否异常，触发相应告警机制，同时运维人员可通过远程终端实时掌控数据动态。
jrhz.info
排水环境应用优势
系统在城市排水场景中展现出显著适配性，进水流量可在 100~1000mL/min 范围内调节，推荐 400mL/min 稳定流速，能适应城市排水流量波动特点。实时监测功能使监管部门快速捕捉水质突变，及时定位非法排污节点，解决城市管网污染溯源难的问题。设备工作温度范围 0~60℃（水不结冰）、湿度≤95% RH（无冷凝）的设计，可应对城市户外复杂气候环境。数据存储与导出功能为排水水质变化趋势分析提供完整依据，助力管理人员制定科学治理方案。此外，系统易维护、故障率低的特点，降低了城市排水管网多点监测的运维成本，为规模化推广应用奠定基础。
该系统通过科学的组成设计与适配原理，在城市排水监测中实现精准、高效、稳定的水质管控，为城市水环境质量持续改善提供有力保障。
