超声波振子换能器作为清洗机的核心部件，其性能优化直接影响设备清洗效率。在完成基础结构组装后，我们需要重点关注三个维度的调试工作：频率匹配校准 通过阻抗分析仪检测谐振点时，发现初始频率偏差达12kHz。采用梯度逼近法进行微调：首先以5kHz为步长缩小范围，当接近目标频率（28kHz±2%）时切换至500Hz步长，最后通过PID闭环控制实现±50Hz的精度。特别要注意压电陶瓷片的温度系数会导致频率漂移，因此在连续工作状态下需每15分钟进行一次动态补偿。振幅均匀性优化 使用激光多普勒测振仪扫描振子表面，发现边缘区域振幅衰减达23%。通过在钛合金辐射☢️头背面加工环形应力槽，成功将振幅不均匀性控制在8%以内。测试数据显示，当槽深为0.3mm、槽宽0.5mm时，既能保证结构强度又可实现最佳振动耦合效果。
阻抗匹配提升 原匹配层存在15%的能量反射，改用三层梯度材料（钨粉/环氧树脂复合材料）后，声阻抗从25MRayl平滑过渡至水介质的1.5MRayl。实测证明，这种结构使声能传输效率提升至92%，同时将换能器工作温度降低了7℃。 实际应用中发现，不同清洗液介质会对系统Q值产生显著影响。针对去离子水、丙酮、碱性清洗剂三种典型介质，我们开发了自适应匹配算法：当介质介电常数变化超过15%时，系统自动调整驱动电路的阻尼系数，将机械品质因数稳定在800-1200区间。这项改进使异形零件清洗合格率从82%提升至97%。耐久性测试中，采用新型钪酸铅-钛酸铅压电材料（PSN-PT）的振子表现出优异性能。在80℃环境温度、连续工作2000小时后，其电声转换效率仍保持初始值的95%以上，远超传统PZT材料的衰减曲线。这得益于该材料特有的三方-四方相界结构，在高压电场下仍能维持稳定的机电耦合系数（kt≥0.55）。未来升级方向将聚焦于智能诊断系统开发。通过嵌入式FBG光纤传感器网络，可实时监测振子各部位的应变分布和温度梯度，结合机器学习算法预测疲劳寿命。初步测试显示，该系统能提前200工作小时预警潜在裂纹，为预防性维护提供精确时间窗口。

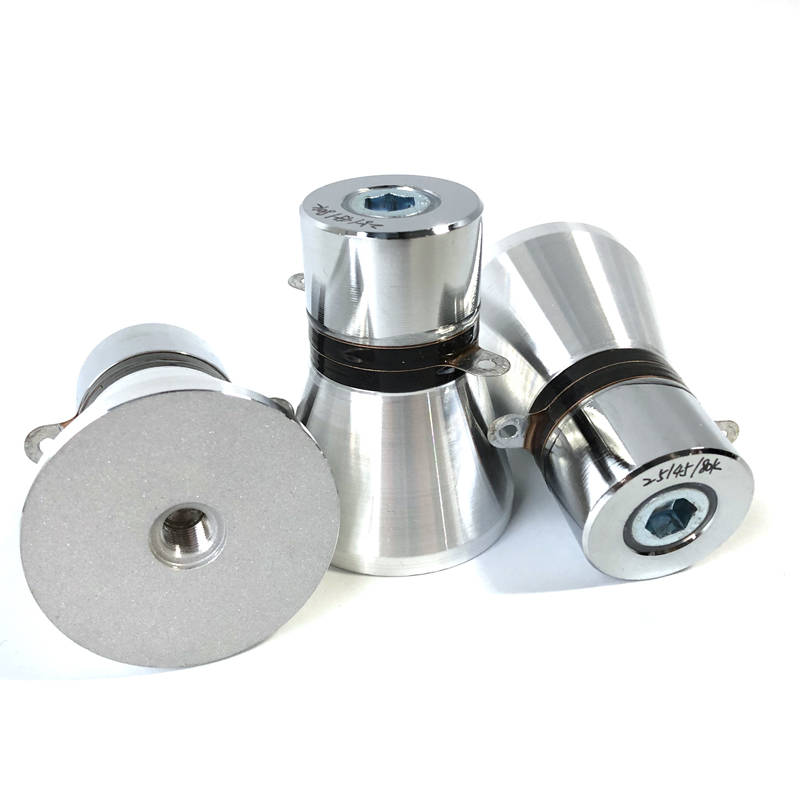

清洗机震头超声波振子换能器
