E5063A 18GHz 网络分析仪核心资料
1. 产品概述

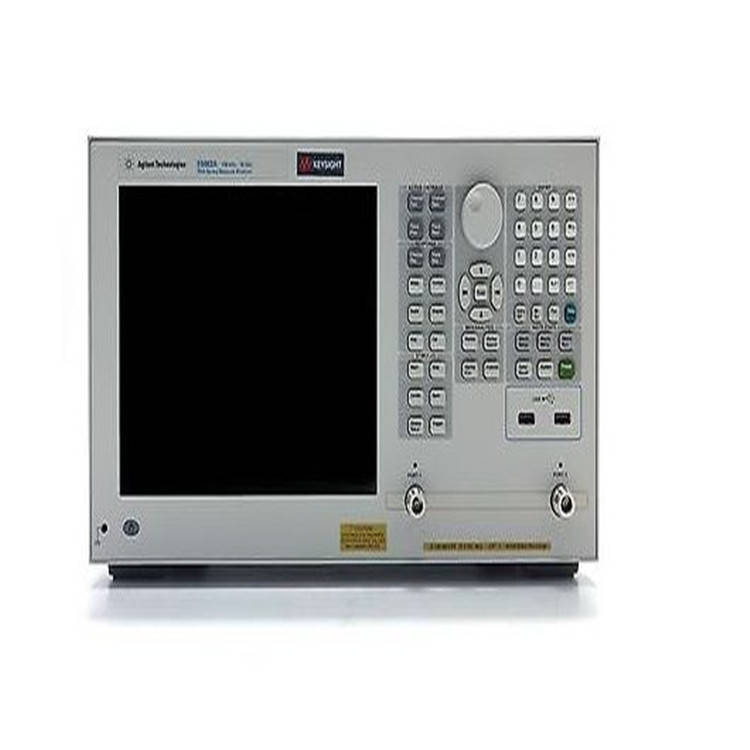

型号与系列：E5063A 是是德科技（Keysight）推出的 ENA 系列 经济型台式矢量网络分析仪（VNA），专为无源射频元器件测试设计。
核心定位：平衡成本与性能，适合 PCB 设计、生产测试及研发验证，尤其针对高频电路和集成天线场景。
2. 关键特性
频率范围：覆盖 100 kHz 至 18 GHz，支持简单无源器件（如天线、滤波器、电缆）的精确测量。
动态范围：高达 122 dB，确保微弱信号检测能力，适用于高隔离度器件测试。
稳定性：温度稳定性为 0.01 dB/°C，减少环境波动对测量的影响。
端口配置：2 端口 50 Ω S 参数测试仪，支持反射和传输特性分析。
迹线噪声：低至 0.002 dB rms，提升测量精度和重复性。
1355486网络分析仪0890
3. 功能与选件
时域分析（选件 010）：通过时域反射计（TDR）功能，定位 PCB 上的阻抗不连续点，优化信号完整性。
PCB 分析界面（选件 011）：提供图形化用户界面，支持频域和时域测量，简化 PCB 生产测试流程。
夹具仿真器：补偿测试夹具效应，提高校准准确性。
多语言支持：界面支持 6 种语言，包括英语和简体中文，操作便捷。
jrhz.info4. 应用场景
PCB 测试：评估传输线阻抗、插入损耗，检测高速电路中的信号完整性问题。
无源器件验证：测试天线、滤波器、连接器等元件的 S 参数（如回波损耗、插入损耗）。
研发与生产：适用于射频/微波元器件的开发验证及产线质量检测。
5. 技术指标
输出功率：-20 至 0 dBm，可调范围满足不同测试需求。
扫描速度：最快 9 ms 完成 201 点扫描，提升测试效率。
接口：LAN、USB、GPIB 等，支持自动化测试集成。
6. 优势与亮点
经济高效：相比高端型号，成本显著降低，适合预算有限场景。
一致性框架：继承 ENA 系列标准架构，确保测量结果可靠且可升级。
扩展性：通过选件（如 U1810B USB 开关）构建多端口测试系统，减少设备投入。
7. 典型应用案例
集成天线测试：在『智能手机』或无线🛜设备中，评估 PCB 内置天线的频率响应和匹配性能。
电缆与连接器评估：测量传输损耗和反射特性，确保通信链路质量。
