在LED显示技术迈向P0.X微间距、4K/8K超高清、千万级像素的新时代,视频信号的传输能力已成为制约系统性能的关键瓶颈。传统铜缆方案受限于100米距离、带宽共享、电磁干扰等物理极限,已难以满足大型指挥中心、跨楼宇广告屏、户外巨型屏等高端场景的需求。而普通千兆光纤收发器虽解决距离问题,却常因端口共享、协议不兼容、同步性差导致画面卡顿、花屏甚至黑屏。

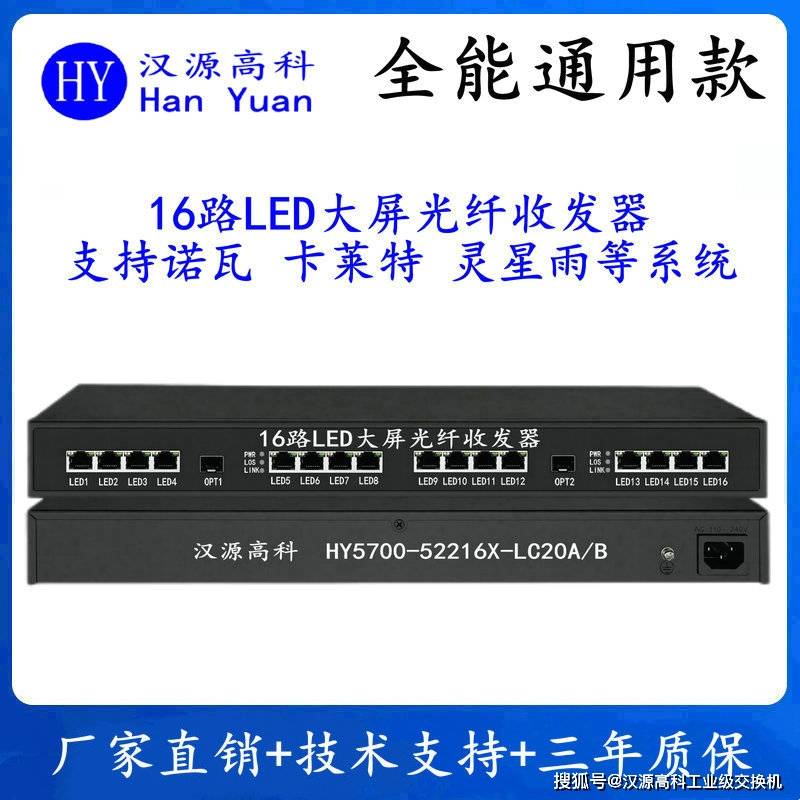

面对这一行业困局,汉源高科(北京)科技有限公司以硬核技术破局,推出16通道LED全彩大屏光纤收发器HY5700-52216X-LC20A/B,凭借“10G光口+16路物理隔离千兆电口+单模单纤传输”的创新架构,将LED大屏远距传输性能推向全新高度。

一、万兆光芯:为千万像素提供“信息高速公路”
HY5700-52216X-LC20A/B配备双10Gbps SFP+光口(LC接口),采用标准1000Base-LX千兆物理层技术,支持单模单纤传输,波长1270/1330nm,最大传输距离达80公里(标配20km模块)。相比传统双纤方案,单纤设计节省50%光纤资源,在长距离项目中大幅降低布线成本。
更关键的是,设备采用高速TDM(时分复用)技术,将16路独立视频流精准调度至光通道,确保数据无乱序、无丢包。实测表明,在驱动2048×1536分辨率(约315万像素)的P1.5屏体时,整屏刷新率稳定在3840Hz,画面流畅无撕裂。
二、16路千兆独享:彻底告别串扰与拥塞
不同于普通交换机的共享背板架构,HY5700-52216X-LC20A/B的16个RJ45电口均为物理隔离,每路独享1Gbps全双工带宽。这意味着:
- 每路可独立传输高达940Mbps的有效视频数据;
- 支持最大1536字节巨型帧(Jumbo Frame),提升传输效率;
- 全/半双工自适应,兼容直通线与交叉线;
- 支持IEEE 802.3x流量控制,防止缓冲区溢出。
这种“一屏一路、互不干扰”的设计,特别适用于多分区、多内容源的大屏系统,如智慧城市IOC中心同时显示交通、安防、气象数据,各区域画面互不影响。
三、超强带载与级联能力:一张发送卡驱动无限可能
HY5700-52216X-LC20A/B支持主控系统2048×1536分辨率,可实现:
jrhz.info- 一张发送卡驱动任意多块接收卡;
- 多块LED屏以相同格式拼接成超大画面;
- 屏幕分割显示不同内容,灵活布局。
某省级广电中心利用此特性,采用4台HY5700-52216X-LC20A/B,构建一面8m×4.5m的4K主屏,仅用1张诺瓦MCTRL600发送卡完成控制,节省硬件成本超30%。
四、工业级品质:进口『芯片』+宽温设计+三级防雷
设备核心采用国外进口IC『芯片』,确保信号完整性与长期稳定性;工作温度覆盖-30℃~+70℃,相对湿度0~95%无凝露;电源与网口均采用三级防雷设计,可抵御6kV浪涌冲击,适用于铁路、电力、户外等严苛环境。
五、智能运维:LED状态灯实时监控
前面板配备多色LED指示灯,实时显示:
- 电源状态(绿色常亮=正常);
- 光链路状态(绿灯=连接,红灯=中断);
- 各网口Link/Activity状态。
『工程师』无需软件工具,一眼即可判断故障位置,大幅提升运维效率。
结语
HY5700-52216X-LC20A/B不仅是一台光电转换器,更是LED大屏迈向高带宽、高同步、高可靠新时代的基础设施。汉源高科以技术创新为引擎,为每一帧超清画面保驾护航。
