外加电流恒电位仪与牺牲阳极在管道防腐中的对比分析
一、核心原理对比
- 外加电流恒电位仪
- 原理：通过外部直流电源（恒电位仪）强制输出电流，使辅助阳极（如高硅铸铁、MMO钛基阳极）与被保护管道构成电流回路，管道表面电位负移至保护范围（-0.85V至-1.05V），抑制腐蚀。
- 关键组件：恒电位仪、辅助阳极、参比电极、电缆网络。
- 控制方式：实时监测管道电位，通过负反馈调节输出电流，维持电位稳定。
- 牺牲阳极
- 原理：利用电位更负的金属（如镁、锌、铝合金）作为阳极优先腐蚀，释放电流保护管道阴极，无需外部电源。
- 关键组件：牺牲阳极块、填包料（优化电流输出）、连接电缆。
- 控制方式：电流随阳极消耗逐渐衰减，直至失效，需定期更换。

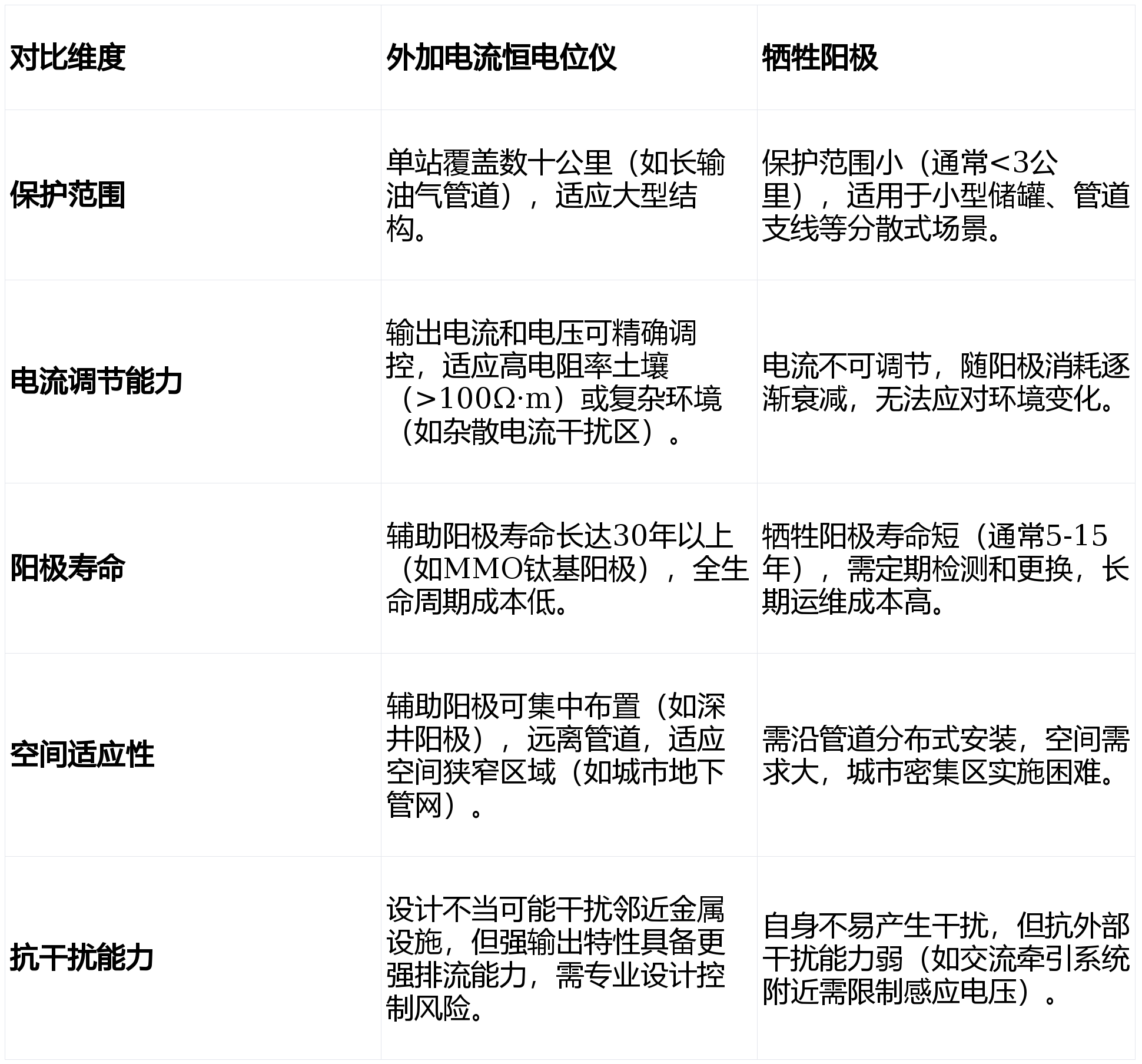

二、性能对比
三、成本与经济性对比
- 初期投资
- 外加电流：高（需恒电位仪、辅助阳极地床、参比电极等，单站成本数万元至数十万元）。
- 牺牲阳极：低（仅需阳极块和连接电缆，初期成本可能仅为外加电流的1/3）。
- 长期运维成本
- 外加电流：低（辅助阳极寿命长，仅需定期检查电源和参比电极，电费占比小）。
- 牺牲阳极：高（阳极消耗快，更换成本高，尤其水下或埋地场景更换难度大）。
- 全生命周期成本
- 长距离管道（>10公里）：外加电流成本更低（如某跨省输油管道采用深井阳极+恒电位仪，全生命周期成本比牺牲阳极低35%）。
- 短距离管道（<2公里）：牺牲阳极更经济（如某城市燃气管网采用镁合金牺牲阳极，寿命达10年，全生命周期成本比外加电流低20%）。
四、典型应用场景
- 外加电流恒电位仪
- 长输油气管道：如西气东输管道，穿越沙漠、山区等高电阻率区域，单站覆盖50公里。
- 海洋工程：跨海大桥桩基、码头钢桩（海水+高电阻率土壤混合环境）。
- 大型储罐群：原油储罐、LNG储罐（保护面积大，需稳定电流）。
- 牺牲阳极
- 城市燃气管道支线：土壤电阻率低，空间充裕，且无外部电源。
- 小型储罐：储罐内壁防腐层质量好时，牺牲阳极可提供经济有效的保护。
- 船舶压载舱：海水环境，锌合金阳极优先腐蚀保护船体。
五、选型决策建议
- 优先选择外加电流恒电位仪的场景
- 保护范围大（如长距离管道、大型储罐群）。
- 环境电阻率高（>100Ω·m）或存在杂散电流干扰。
- 需长期稳定保护（保护周期>10年），且初期投资可接受。
- 有稳定电源或可配套『新能源』供电（如太阳能、风能）。
- 优先选择牺牲阳极的场景
- 保护范围小（如管道支线、小型储罐）。
- 环境电阻率低（<100Ω·m）且无杂散电流干扰。
- 初期投资受限，且无外部电源条件。
- 需快速安装且运维简单（如偏远地区或应急场景）。
