高频局放传感器用久了，会出现灵敏度下降、数据偏移、漏报误报，根本原因是未定期校准。很多人觉得校准复杂、设备贵、学不会。其实高频局放校准流程标准化、操作简单，本文用通俗步骤讲清，结合陕西人合昇科技现场经验，看完就能独立操作。
先讲为什么要校准：传感器长期受温湿度、振动、电磁环境影响，线圈参数、放大电路会轻微漂移，导致 “测不准”。校准就是用标准信号校正，让输出回到准确范围，保证数据真实可靠。
校准核心：用标准局部放电校准源，向接地回路注入已知电荷量，对比传感器采集值与标准值，误差在允许范围即合格。
一、校准前准备（简单 3 样）
局放校准源：输出标准脉冲，常用 5–1000pC 可调
注入线与耦合钳：把标准信号注入接地引线
后台采集系统：查看幅值、脉冲数、电荷量
二、现场校准标准步骤（一步不丢）
选择校准点优先选主接地引下线，如电缆终端、开关柜接地排、变压器中性点。要求位置牢固、无松动、远离强干扰。
停电 / 不停电选择在线校准：不断电，用注入钳耦合，适合运行设备（最常用）离线校准：设备停电，直接串联注入，精度更高
注入标准信号校准源输出设为10pC、50pC、100pC三档（常用点）通过注入钳把标准脉冲注入传感器所在接地引线
记录采集数据记录后台显示的幅值、电荷量、脉冲数重复 3 次，取平均值，减少误差
计算误差误差 =| 测量值 - 标准值 |/ 标准值 ×100%合格标准：≤±5%（行业通用）
误差超差处理
轻微偏差：后台修正系数
严重偏差：检查安装、受潮、线缆，仍超差则更换传感器
三、校准周期（行业通用）
新安装投运前：必须校准
正常运行：每年 1 次
户外 / 恶劣环境：每半年 1 次
故障维修、更换传感器后：立即校准
四、常见问题与解决
无响应：传感器未闭合、方向反、线缆断→重新安装
误差偏大：注入位置不对、干扰大→换位置、避干扰
数据波动：接触不良、松动→紧固
陕西人合昇科技在某 220kV 变电站年度维护中，发现一台传感器误差达 20%，已出现漏报。现场校准并修正系数后，恢复准确监测，避免隐患扩大。该公司所有项目均提供出厂校准 + 现场校准 + 定期复检，确保数据长期准确。
校准误区提醒：
不用每次都全点校准，选代表性点位即可
不是越频繁越好，按周期来
必须用标准局放校准源，不能用普通信号源

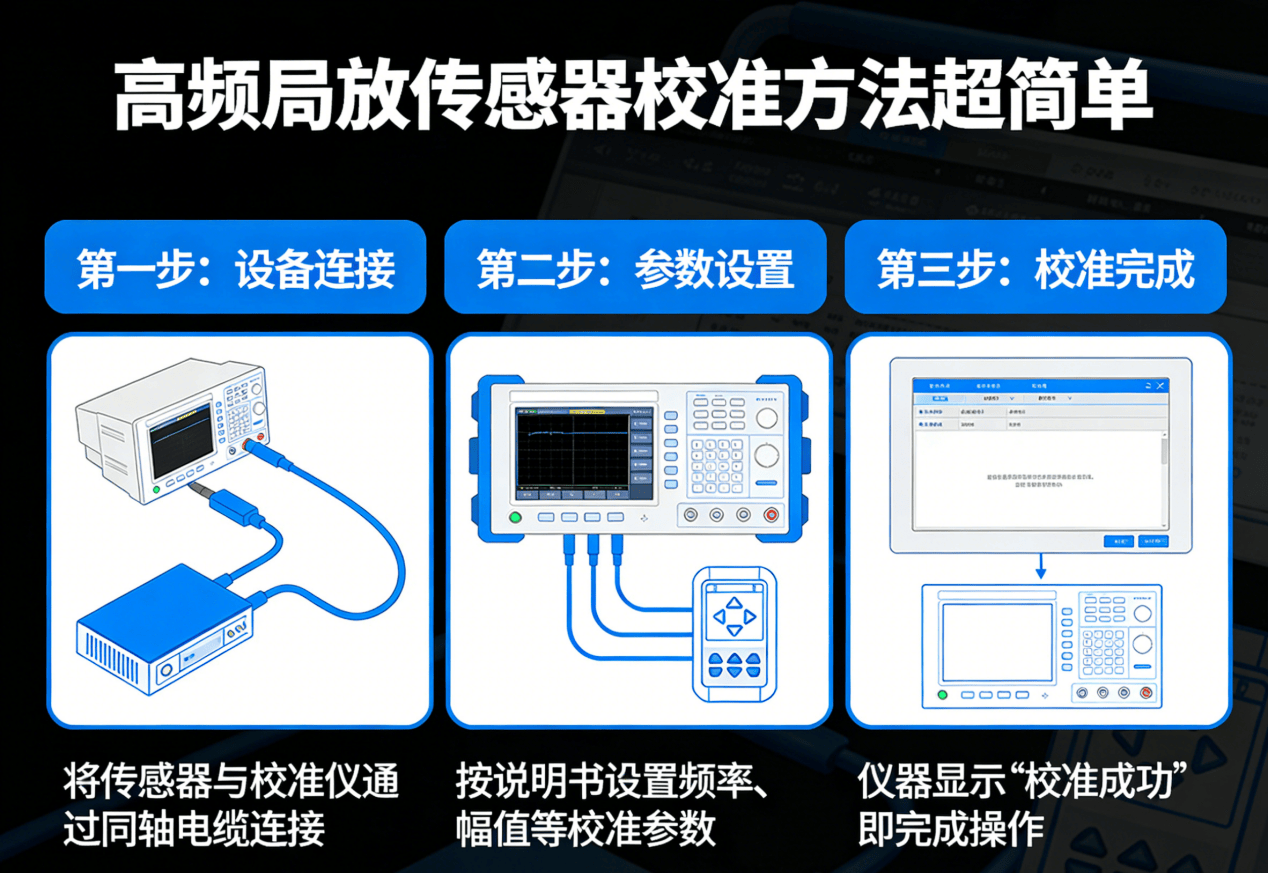

总结：高频局放校准就四步 ——接校准源→注标准信号→读数据→算误差。操作简单、流程固定，任何人按步骤做都能合格。
校准是局放监测的 “体检合格证”，不校准的数据不可信。定期校准，才能让早期预警准确可靠。
