在原有RTU基础上，增加了1-32路振弦采集功能，支持雨量、水位、流速、流量、水质、图像等采集，并一通传输到省市县以及定制平台
第一章 产品简介
HBJH-B01-M01系列4G振弦MCU是一款功能强大的工业设备，除了HBJH-B01的功能外，可选配1-32路振弦采集可定制；支持多种南北向协议；通过4G网络传输。它采用稳定可靠的工业方案，提供高效可靠的网络连接体验。该产品已经广泛应用于水利、农业、交通、消防、工业生产、气象环境、农林、矿产等行业及复杂场景。支持各种定制开发；
具有工业级设计，硬件性能优异，在恶劣环境下能正常运行。通过灵活配置连接方式；支持TCP、UDP、MQTT 、Http等协议透传，方便与其他设备进行数据通信。该产品具备软硬件双重看门狗保护机制，确保系统稳定运行。

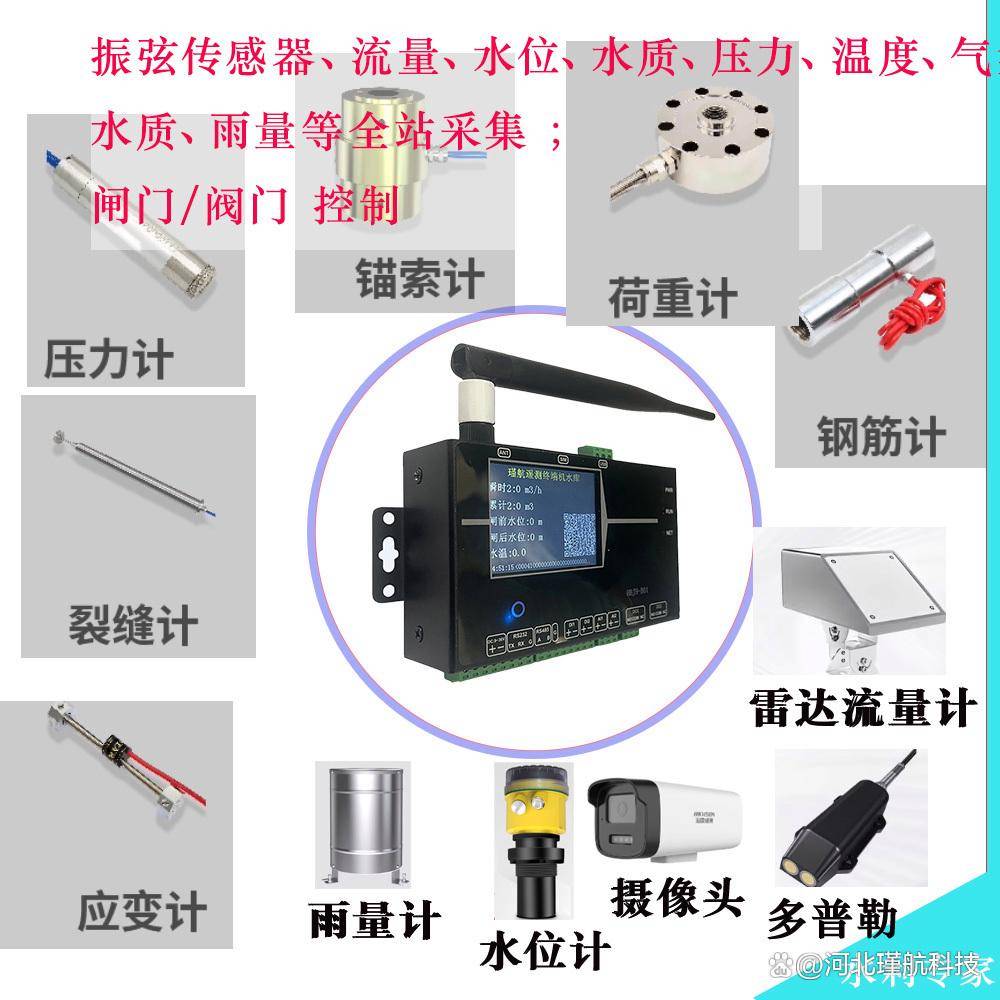

支持SZY206-2012、SZY206-2016、SL427-2021、SL651-2014、HJ212、四川省水文协议、广东省水利平台协议、fastbee物联网平台、onenet物联网平台、国家地表水自动监测系统通信协议等多种协议，可以直接将现场振弦传感器（压力计、荷重计、裂缝计、伸缩仪、挠度仪、应变计等)、流量计、水位计、水质设备、压力变送器，太阳能控制器、水位计、雨量计、箱门状态、PLC、闸阀状态等传输到中心平台，并支持现场进行闸阀控制等；
设置最多支持五个通道，可以同时往多个中心传输数据而互不干扰；具有独立的数据隔离机制；
只需要插入手机卡，其他全部在线运维；支持在线升级程序，在线设参、读取实时数据、远程控制，减少后期运维投入；
行业同类商品买点：
1、屏幕支持串口通讯报文实时打印，避免现场通讯出现问题时，无法查找原因，解决客户后顾之忧
2、支持最多五个通道，通道之间采用数据隔离机制
3、屏幕具有定时关闭功能，支持现场触摸和远程控制点亮功能；
4、支持远程OTA程序升级、支持手机公众/服务号设参，只需一部手机
5、支持对某个监测指标进行公式计算功能
6、振弦/NTC温度采集路数 1-32路支持定制，实现MCU/RTU高密度集成
7、支持对某个监测指标进行累积功能
8、支持32G SD卡，可对数据进行循环存储
9、支持低功耗模式，适用于太阳能、电池供电等场合（可选）
10、协议支持定制，提前和公司商务沟通即可
11、面膜和型号支持定制
12、省市自定义协议，支持免费开发(已经支持多个省市平台)
13、7*24小时 在线智能客服
应用领域
● 桥梁与隧道结构监测：用于监测主梁挠度、梁体应变、桥塔与主拱应变、桥墩应变、系杆与吊杆拉力、锚索应力等关键参数，评估桥梁健康状况；在隧道工程中，监测围岩内部位移、锚杆轴力、初支与二衬应力、孔隙水压力等，防范变形与坍塌风险。
● 水利与大坝工程监测：适用于监测大坝、水库、防波堤、护岸等结构的渗压计、测缝计、锚索应力及混凝土应力，及时发现渗流异常与结构变形，保障挡水结构安全
●边坡与基坑工程监测：用于监测高边坡、基坑的侧向压力、锚杆轴力、土压力、地下水位及收敛变形，实时掌握滑动趋势与支护结构稳定性，预防地质灾害。
●建筑工程与管道监测：可监测高层建筑、桥墩的沉降与应力变化，以及地下管道基础的位移与应力，保障建筑结构与能源输送管道的长期稳定运行。
● 其他工程应用：还包括铁路、公路路基等线性工程的长期变形监测，以及地震勘探中的振动特性分析
河北瑾航科技-4G振弦采集
河北瑾航科技-4G振弦采集

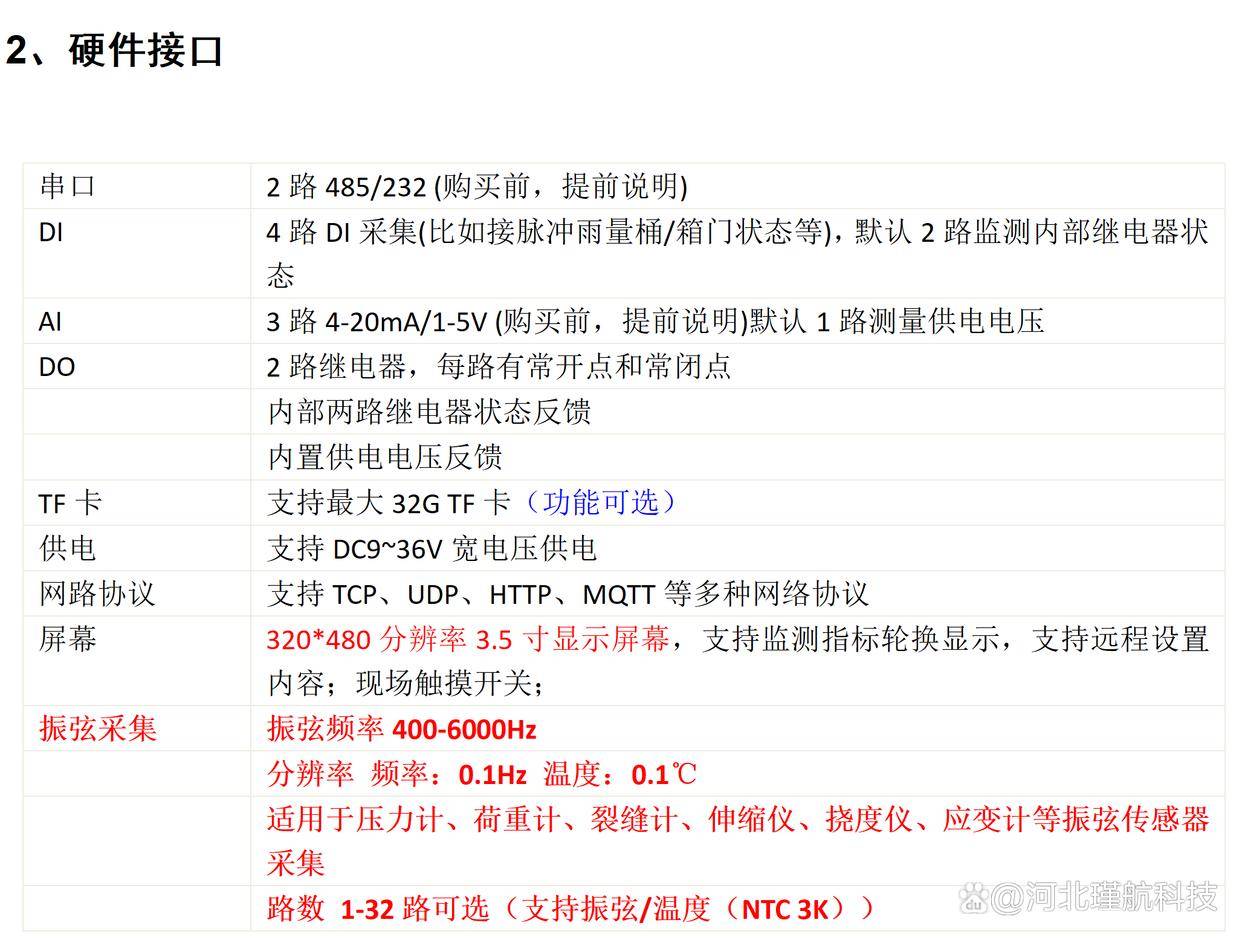

第二章 产品规格
河北瑾航科技-4G振弦采集
河北瑾航科技-4G振弦采集
第二章 产品功能
l 1-32路振弦传感器采集，每路隔离;
l 220V供电，对外提供12V 2A供电(可选)
l 320*480分辨率3.5寸显示屏幕
l 数据传输：支持4G数据传输，最多支持5个中心同时数据传输，并互相隔离
l 采集：支持一路485采集，一路232/485数据采集；如流量计、采集器、PLC、水质等
l 模拟量数据采集：支持2路AD采集，12位精度；默认采集4-20毫安；如果需要0-5V\0-10V,0-20mA需要提前说明定制；如采集压力、液位等传感器信号
l 开关量采集：支持两路开关量采集，采集各种开关量，比如设备运行状态、供电及箱门开关等
l DO控制：支持2路DO控制；内置JQC-3FF继电器(触点参照附录Ⅰ)；支持控制水泵、闸门、阀门等设备
l 内部两路继电器状态反馈
l 支持时间段轮询：例如 每5分钟采集一次数据；结合太阳能供电等场合使用
l 支持时间点采集：例如 每天8:00 上报一次数据；结合太阳能供电等场合使用
l 远程管理：支持关注公众号设参；包括读取设备实时数据、实时控制、设置参数等
l 支持OTA远程升级
l 自定义：支持登录帧(注册)、数据链路帧(心跳)配置，心跳间隔等；实现于组态王、力控、自研组态结合；
l 自动重启功能：产品内置看门狗，支持故障自动重启
l 自带供电电压监测、CSQ信号质量监测、SIM卡编号监测，为运行诊断提供依据
l 支持域名传输，自动解析域名为IP地址，防止换IP还要设参
l 支持APN设置；订货前前联系销售
l 内置modbusRTU协议解析，如果需要其他厂家自定义协议，提前联系销售
l 支持GPS定位(可选)
l MQTT直接定时上报采集量，以json串上报，降低软件开发难度
l 液晶显示监测指标，通过勾选方式设置显示内容；可通过手机端和现场触摸打开和关闭屏幕；
l 液晶支持串口实时日志显示功能，方便现场调试、问题查找、快速定位问题；
l 支持历史数据、串口通讯记录等存储，最大支持32G空间；
l 支持数据补录功能；
l 目前支持往安徽、四川、江西、河北、甘肃、黑龙江等20多个省市平台传输数据，往省市平台传输时，请先联系商务
第三章 设备运维
1、远程设参
备注：所有修改，请先【读取】，修改，然后再【设置】
1.1登录
设备支持公众号和PC网址两种远程运维方式；
公众号：只需要关注公众号，即可进行远程设参；
PC: 直接输入网址即可进行远程设参
