在精密制造、科研实验、化工反应、生物医药、『半导体』加工等领域，温度均匀性是影响产品质量、工艺稳定性与实验结果可重复性的核心因素。普通加热棒常因功率密度分布不均、热交换条件不对称或结构热惯性差异，导致加热区域出现局部热点或冷区，进而引发工艺波动、产品缺陷或数据偏差。
程业电热科技均温加热棒（Uniform Temperature Heating Rod）是一种以在整个加热区域实现高度一致的温度分布为核心设计目标的电热元件，通过结构热对称、功率分布优化、热交换均衡与闭环智能控制的综合手段，将温差控制在极小范围（通常 ΔT ≤ ±0.1–5℃，依应用而定），从而满足高端工业与科研对热场的严苛要求。
本报告将从定义与特点、结构原理、材料体系、设计要点、控制策略、典型应用、优势分析及未来趋势八个方面，对均温加热棒进行系统剖析。
二、定义与特点
2.1 定义
均温加热棒是一种电热转换元件，能够在设定的工作区域内，使表面或介质温度在空间分布上保持高度一致，并在时间上保持稳定，温差范围远小于常规加热元件。
2.2 核心特点
- 高均匀性：温差小（±0.1–5℃），温度梯度低。
- 高精度控温：可配合 PID/前馈–反馈控制，实现 ±0.01–1℃ 控温精度。
- 热场可控：通过结构设计或分区功率控制，实现特定温场形状（均匀、梯度、对称等）。
- 高稳定性：长期运行温差漂移小，适合连续生产或长期实验。
- 环境适应性强：可选耐腐蚀、耐高温、洁净材料等，满足化工、生物、真空等环境。
- 可集成性：易与传感器、自动化平台、数据采集系统对接。
三、结构原理与均匀性实现途径
3.1 基本结构
- 金属护套：无缝管，提供机械保护与热传导路径。
- 电阻发热体：镍铬（Cr20Ni80）、铁铬铝（FeCr25Al5）、钼硅（MoSi₂）等，可绕制为等功率密度或渐变功率密度形式。
- 绝缘介质：高纯氧化镁（MgO）、氮化铝（AlN）、氮化硅（Si₃N₄）等，确保高导热与高绝缘。
- 接线与密封端：冷端接头、玻璃–金属封接或陶瓷绝缘子，保证气密与绝缘。
3.2 均匀性实现途径
- 功率密度调控：通过发热体绕制间距变化、串联/并联组合，使单位长度功率一致。
- 结构热对称：护套与发热体同心度高、绝缘介质填充均匀，保证径向导热一致。
- 热交换均衡：在液体中设导流板或静态混合器；在气体中设均流风道或扰流翅片，消除流动死区。
- 分区控温：将加热棒分成若干段，每段独立功率控制，动态补偿局部热损。
- 多点测温闭环：实时采集温度场数据，动态调节功率分布，实现整体均温。
四、材料体系与选型

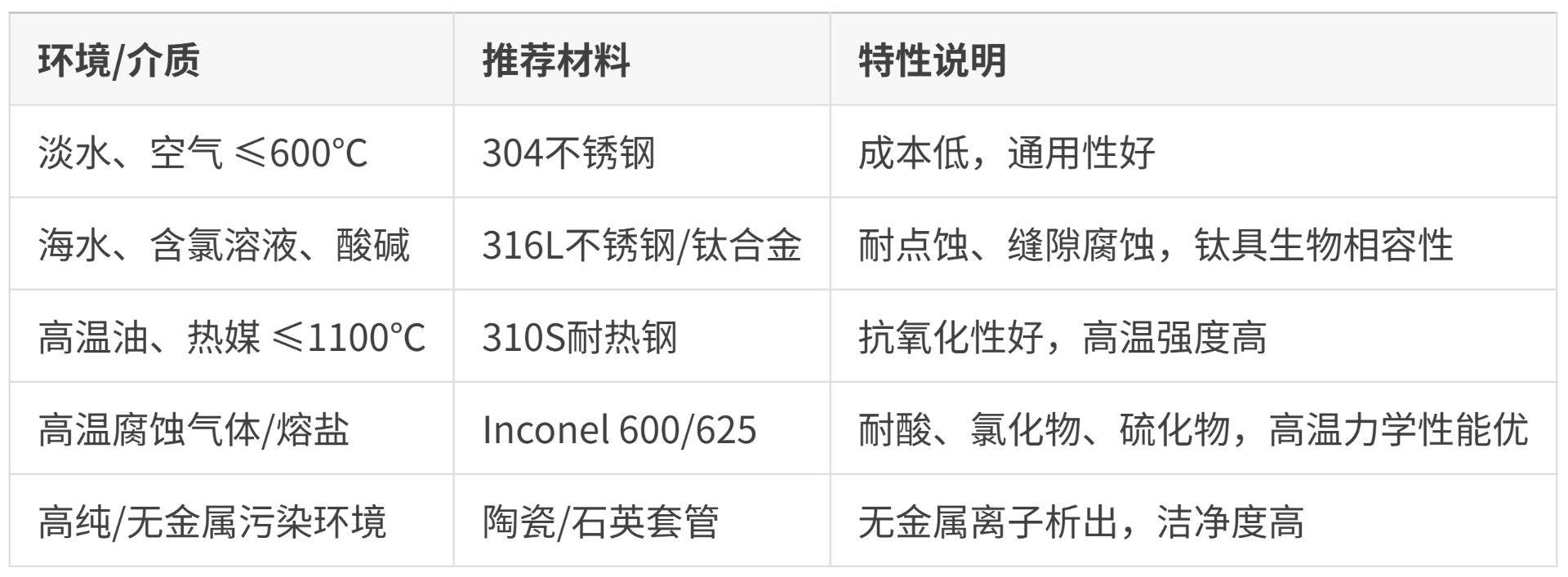

4.1 护套材料
4.2 发热体材料
- Cr20Ni80：空气中≤1000℃，通用中温。
- FeCr25Al5：空气中≤1300℃，高温强度高。
- MoSi₂：空气中≤1700℃，高温抗氧化。
- 定制合金：按电阻率分布设计特定功率曲线，实现渐变或分区功率密度。
4.3 绝缘材料
- 高纯 MgO：真空脱水填充，介电强度 >20 kV/mm，导热系数 30–35 W/(m·K)。
- AlN/Si₃N₄：高温导热与绝缘兼优，适用于超高温段。
- 陶瓷件/玻璃–金属封接：端口与馈通绝缘密封。
五、设计要点与热工分析
5.1 功率与功率密度
- 根据热平衡计算总功率，结合介质与散热条件确定合理功率密度： 水（自然对流）：1–3 W/cm²，强制循环可至 5–8 W/cm² 油（自然对流）：2–4 W/cm²，搅拌条件下可至 6–10 W/cm² 气体：≤2 W/cm²（自然对流），强制风冷可至 3–5 W/cm² 高温熔盐/金属：≤8 W/cm²，需配合冷却
5.2 热场仿真与优化
- 使用 CFD 与 FEA 进行三维热–流–结构耦合分析，优化发热体分布、护套形状与介质流道。
- 控制升温速率（大功率段 ≤5 ℃/s），减少热应力。
5.3 安装与支撑
- 长棒体设多点支撑与导向，预留膨胀间隙，防止热膨胀变形。
- 法兰或螺纹按对角顺序均匀紧固，确保密封与热接触良好。
六、控制策略与智能化
6.1 控制方法
- 多点测温 + 分区 PID：实时监测并动态调节各段功率。
- 前馈–反馈复合控制：按设定温升曲线提前分配功率，减少滞后误差。
- 自适应算法：根据介质流量、环境温度自动修正功率分布。
6.2 数据采集与追溯
- 与 LabVIEW、Python、MATLAB 等平台对接，实现温度–时间曲线实时记录与回溯。
- 自动生成实验/生产热履历报告，便于质量管控与工艺优化。
七、典型应用案例
- 化工反应釜：316L 分段均温加热棒，耐酸碱，ΔT ≤ ±3℃，反应转化率提升 6%。
- 生物医药发酵罐：渐变截面积型 316L 均温加热棒，液体循环，ΔT ≤ ±0.5℃，批次一致性高。
- 『半导体』扩散炉：分布式 Inconel 均温加热棒+均流风道，炉内径向温差 ≤ ±2℃，良率提升 8%。
- 食品杀菌设备：翅片扰流强化型均温加热棒，蒸汽加热，ΔT ≤ ±2℃，杀菌均匀。
- 真空光学镀膜设备：真空铠装均温加热棒，MoSi₂ 发热体，膜厚均匀性提升 15%。
八、优势分析
- 温度均匀性高：温差小、梯度低，避免局部过热或加热不足。
- 工艺质量稳：提升产品一致性、减少缺陷与副产物。
- 控制精度优：多点测温+分区 PID，控温精度 ±0.01–1℃。
- 设备寿命长：减少热应力与绝缘老化，降低故障率。
- 能效高：热量集中利用，减少无效热损，缩短工艺周期。
- 适用范围广：可适配腐蚀、高温、高压、真空等复杂环境。
- 智能化潜力大：支持在线监测、预测维护与远程诊断。
九、未来趋势
- 智能化功率分配：AI 算法实时优化功率分布，适应工况变化。
- 高精度制造：3D 打印/精密绕制实现复杂功率分布发热体。
- 集成传感与预测维护：光纤或微型热电偶嵌入，实现温度场原位监测与寿命预测。
- 模块化与标准化：快换接头与法兰，降低停机维护成本。
- 绿色节能：优化热场设计，减少能耗与碳排放。
十、结论
均温加热棒通过结构热对称、功率分布优化、热交换均衡与闭环智能控制的综合设计，在化工、制药、食品、『半导体』、冶金、能源、真空设备等领域实现了高均匀性、高精度、高稳定性与高能效的加热解决方案。它不仅是精密热管理的核心部件，更是保证产品质量与工艺可重复性的关键技术。未来，随着智能控制与新材料技术的发展，均温加热棒将在更多复杂场景中实现定制化、模块化与智能化应用，持续推动产业向高质量、高效率与绿色制造转型。
