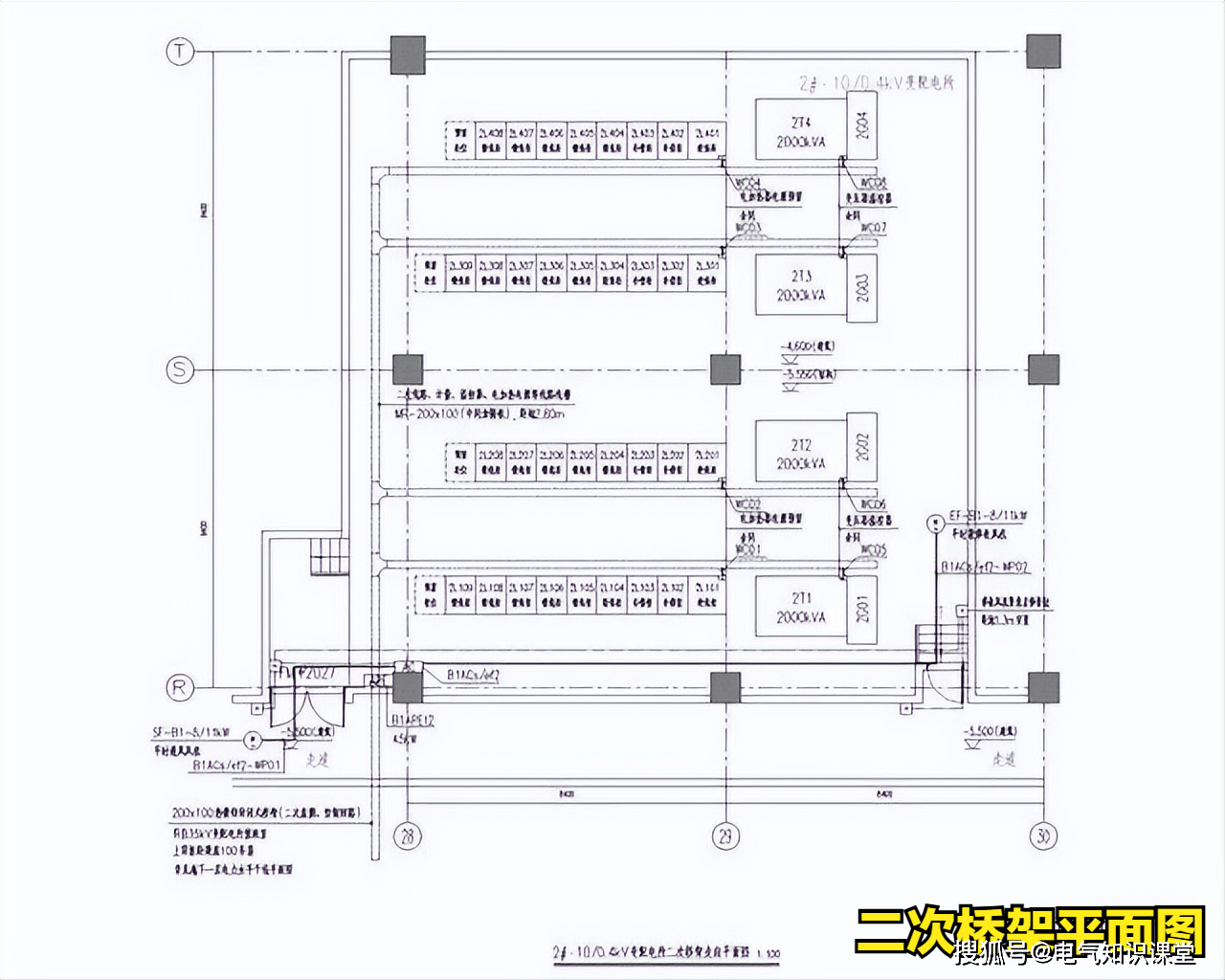

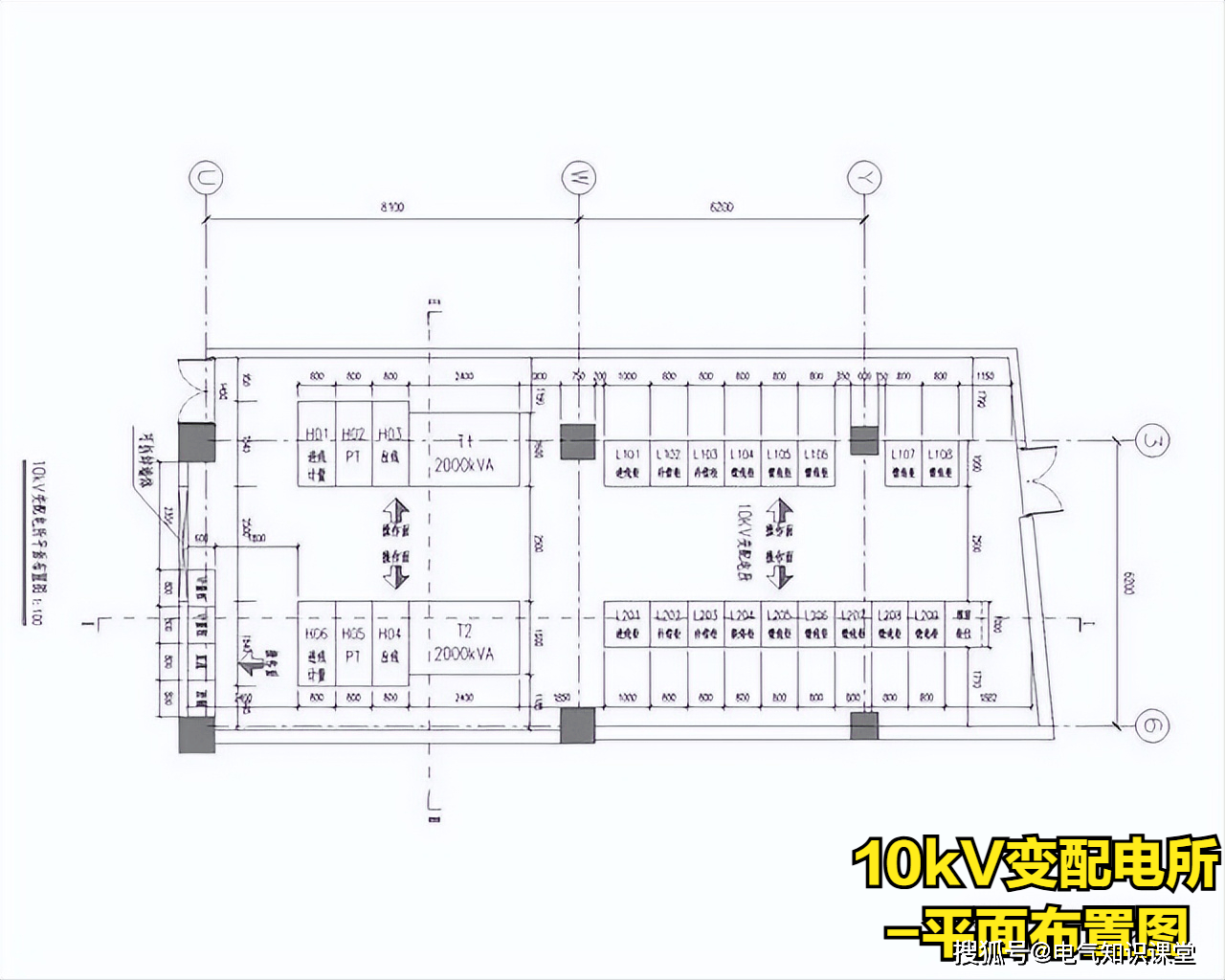

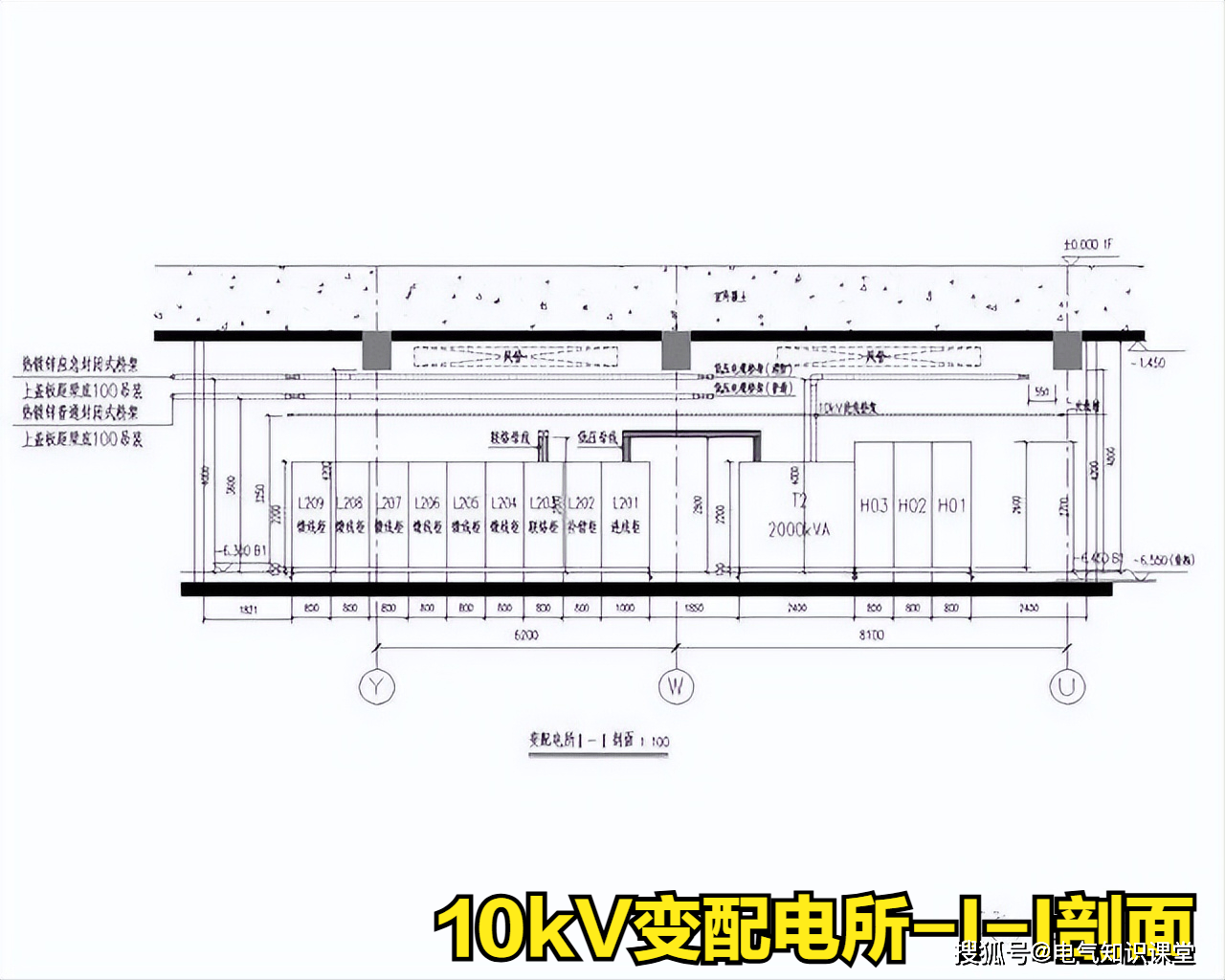

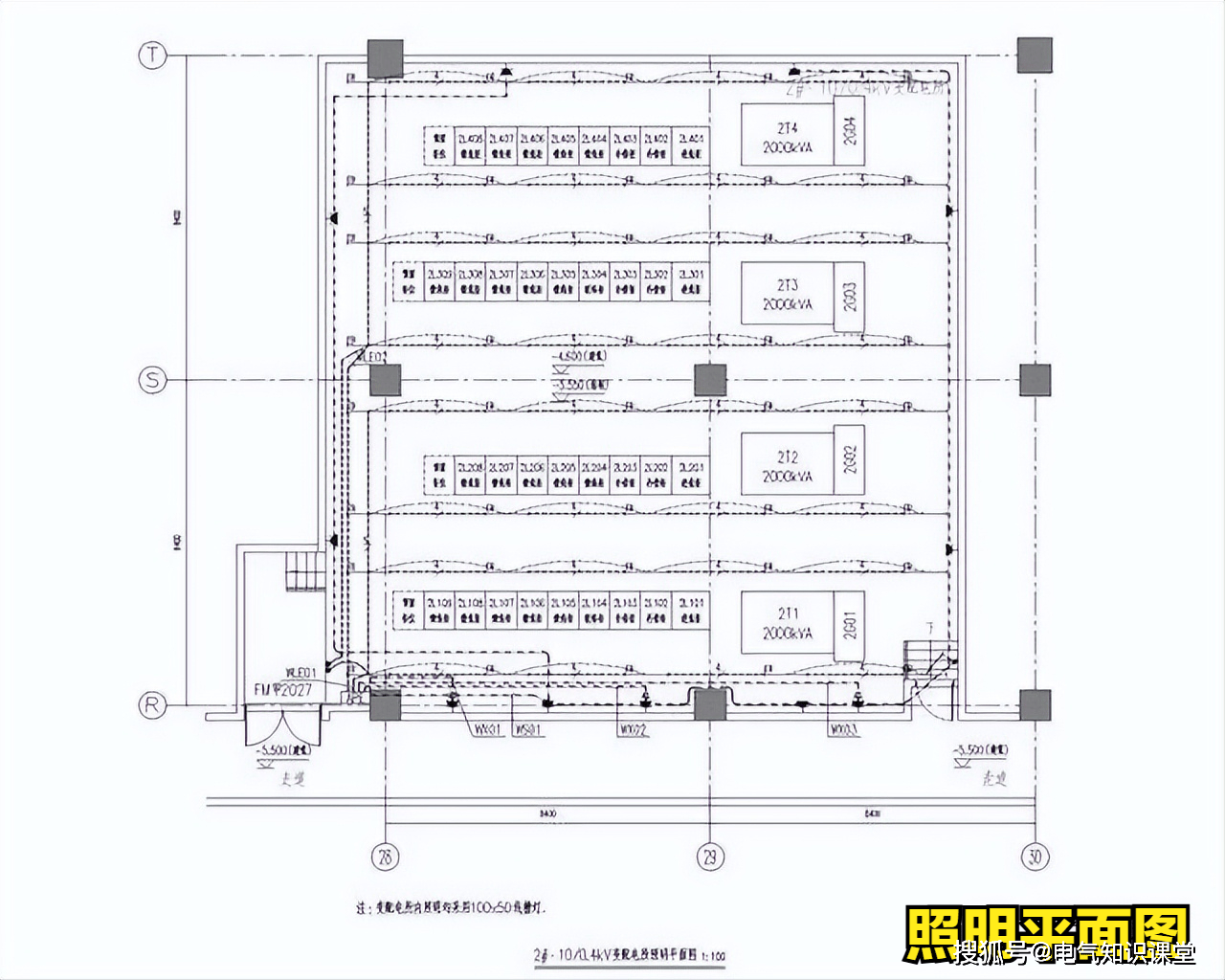

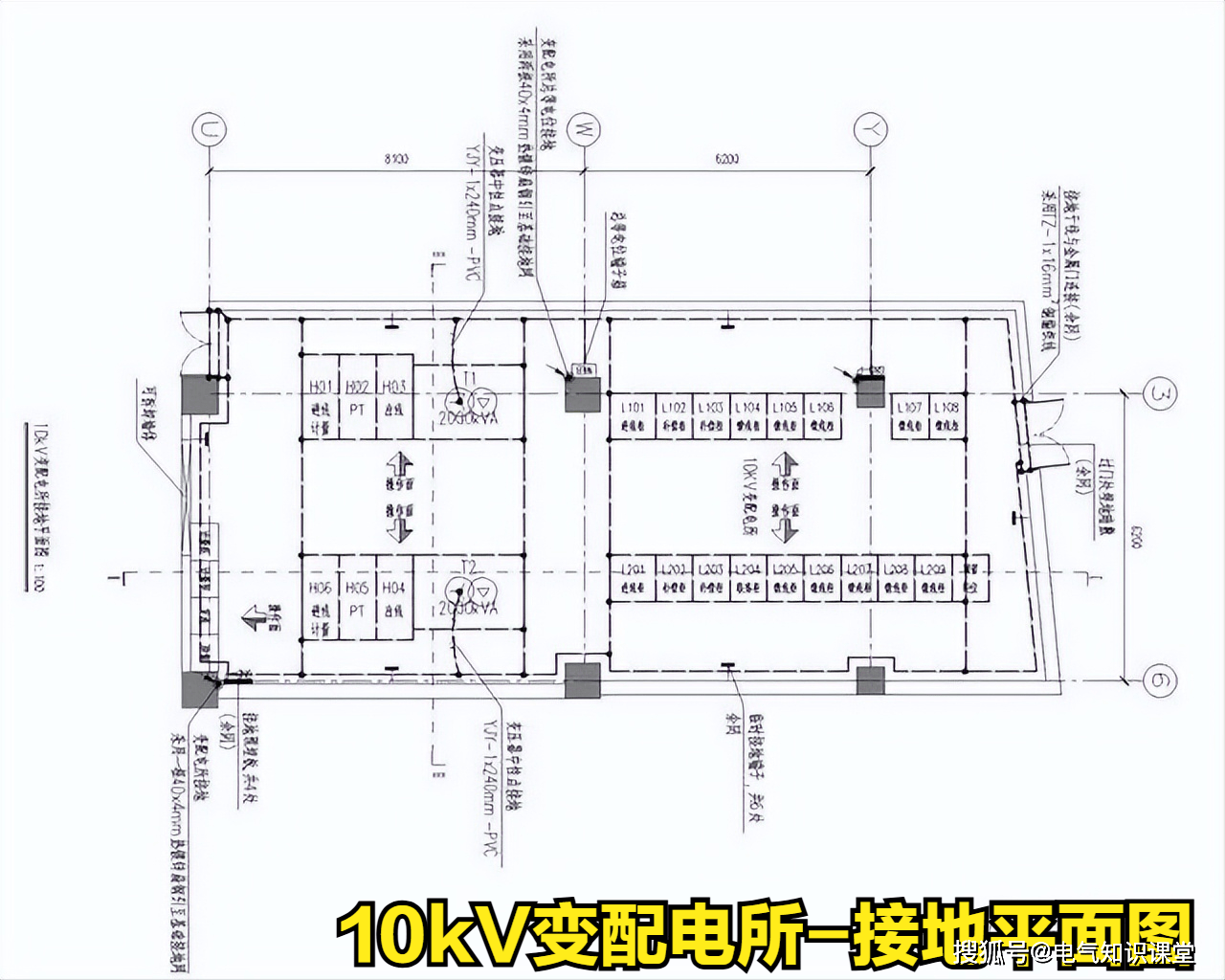

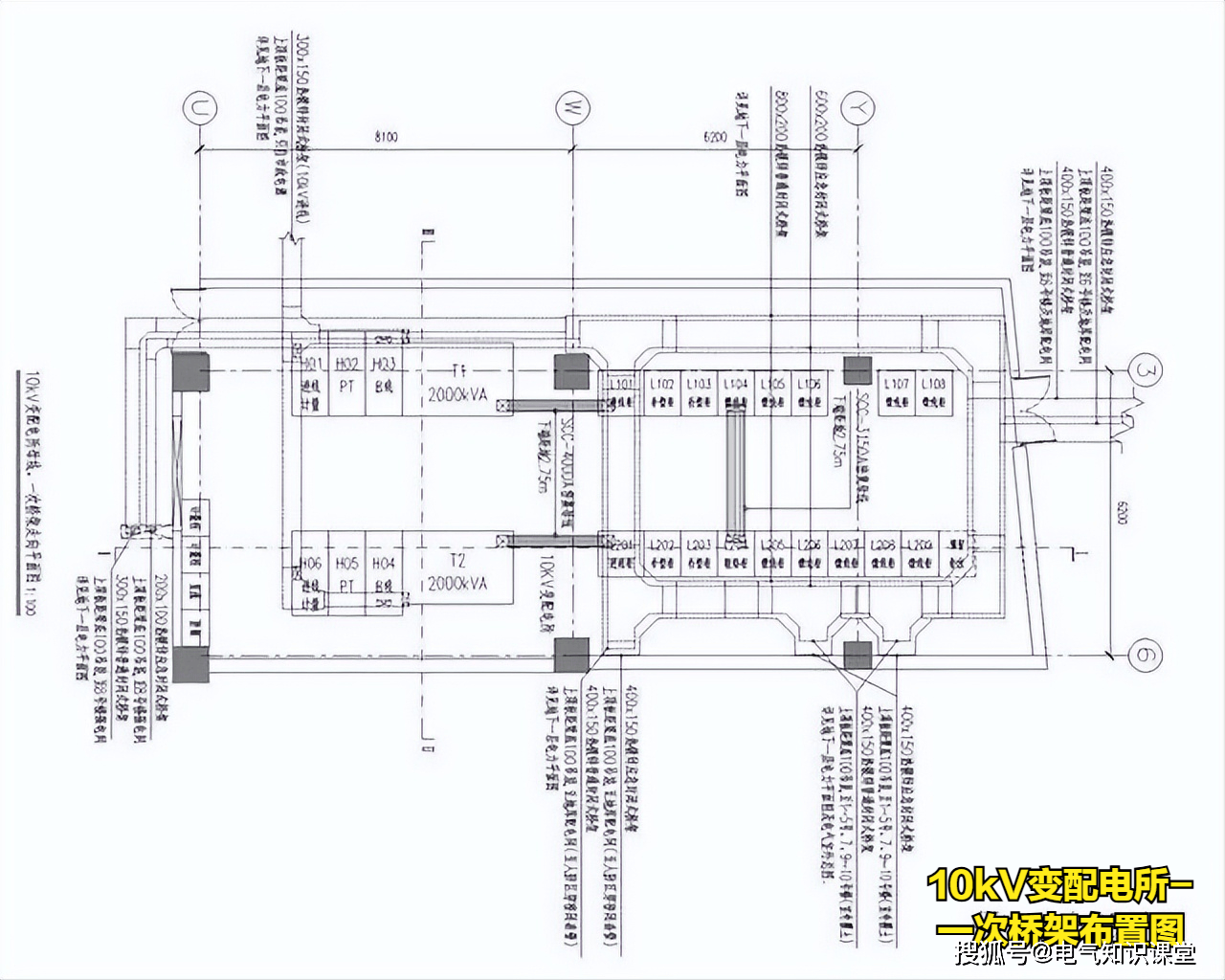

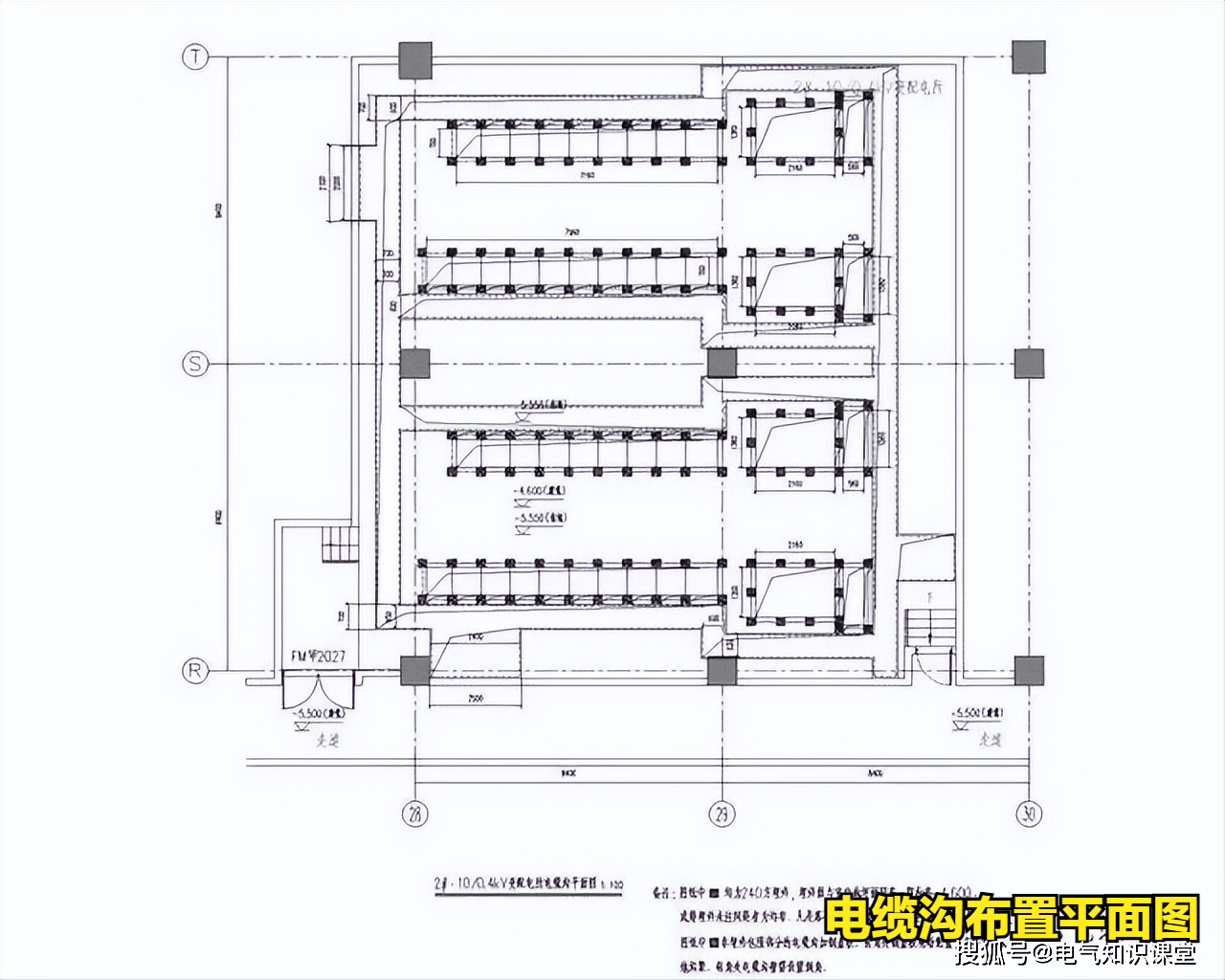

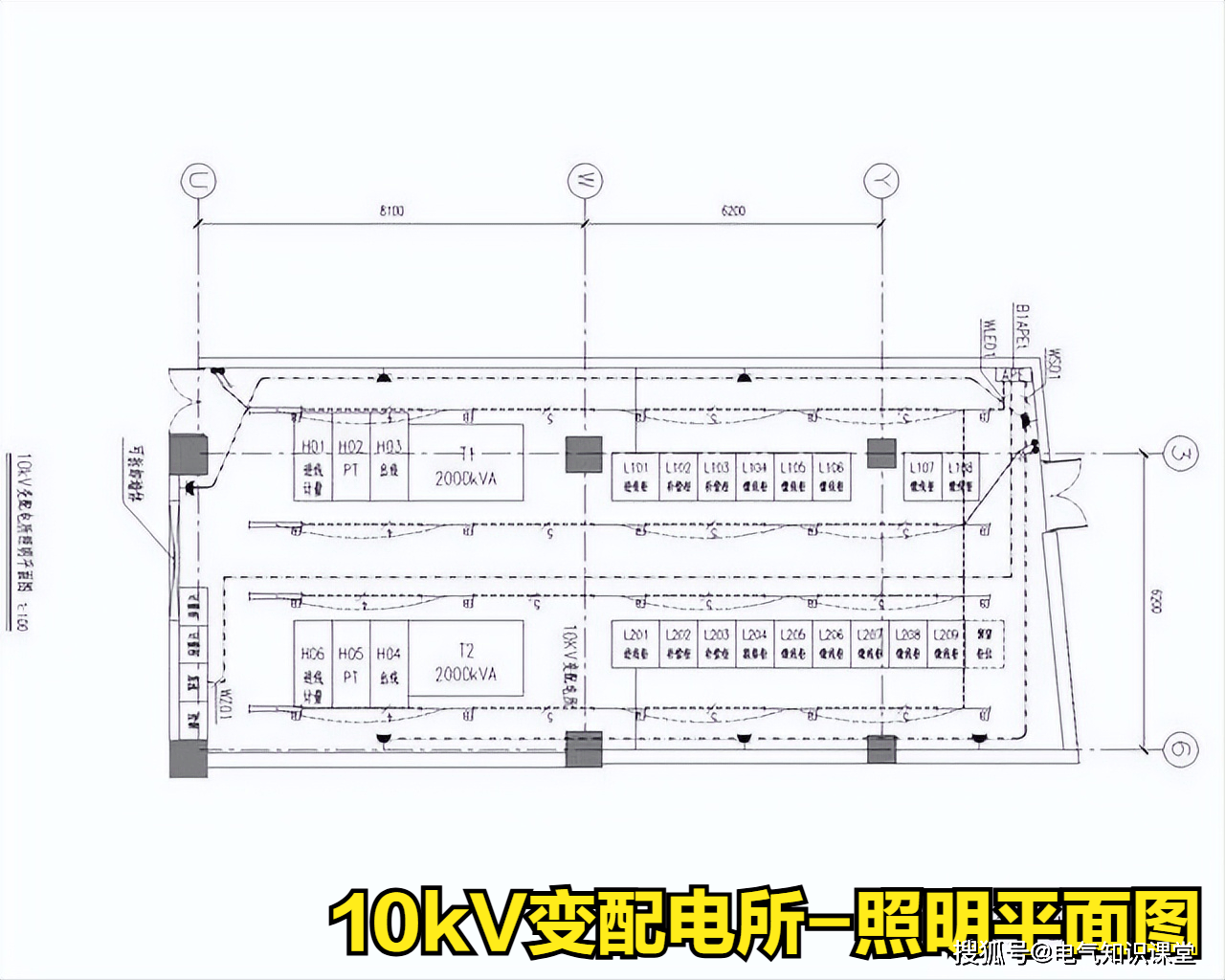

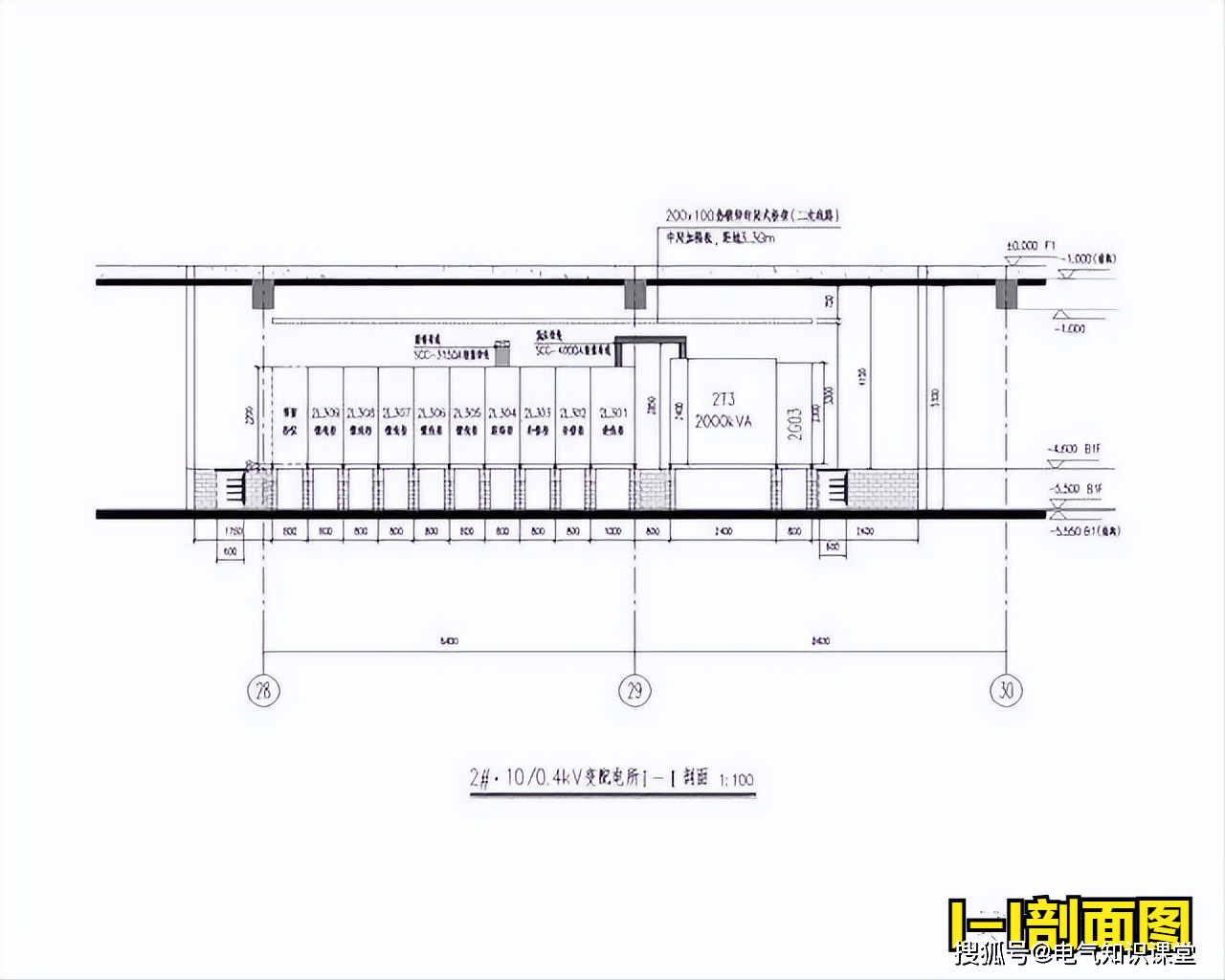

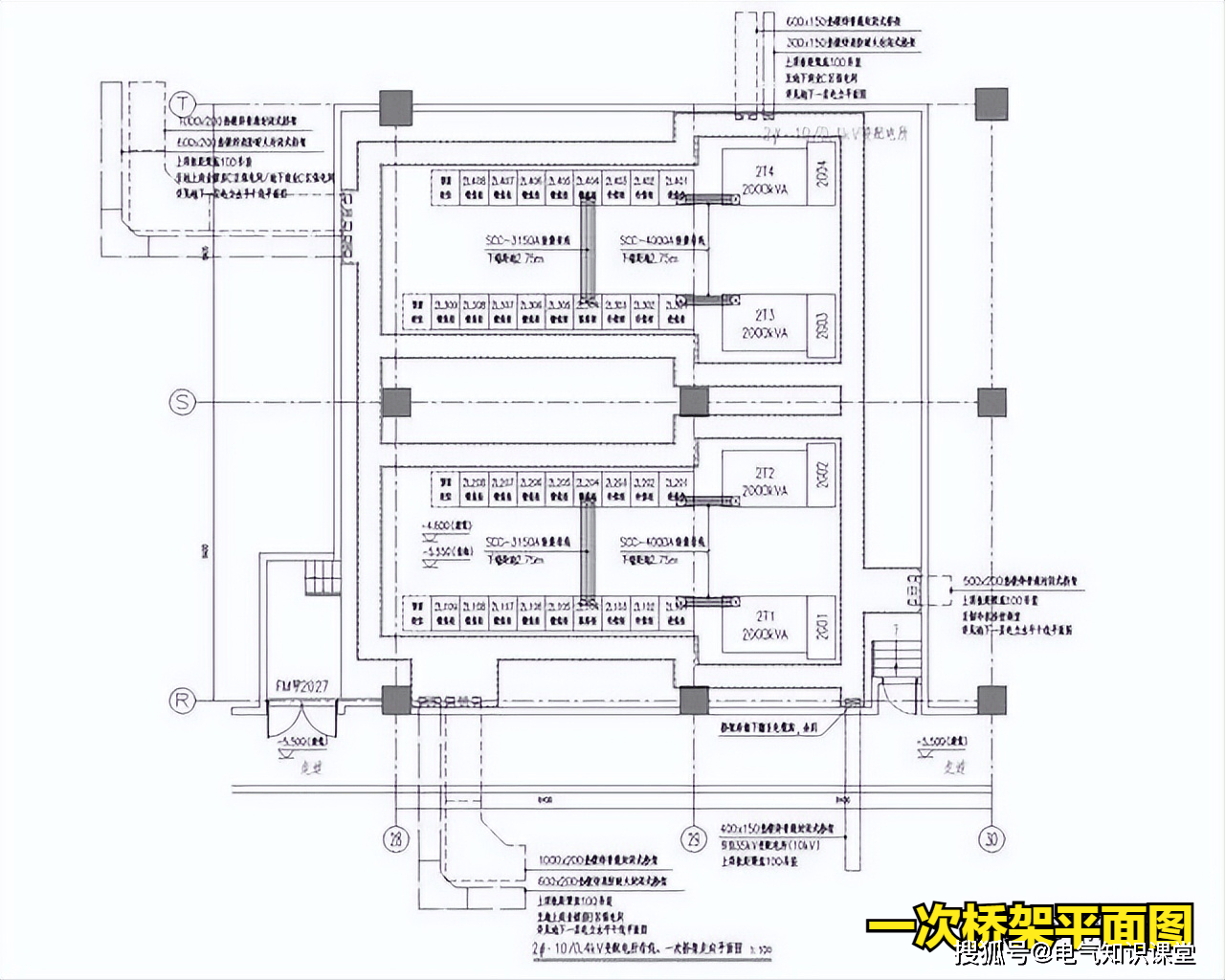

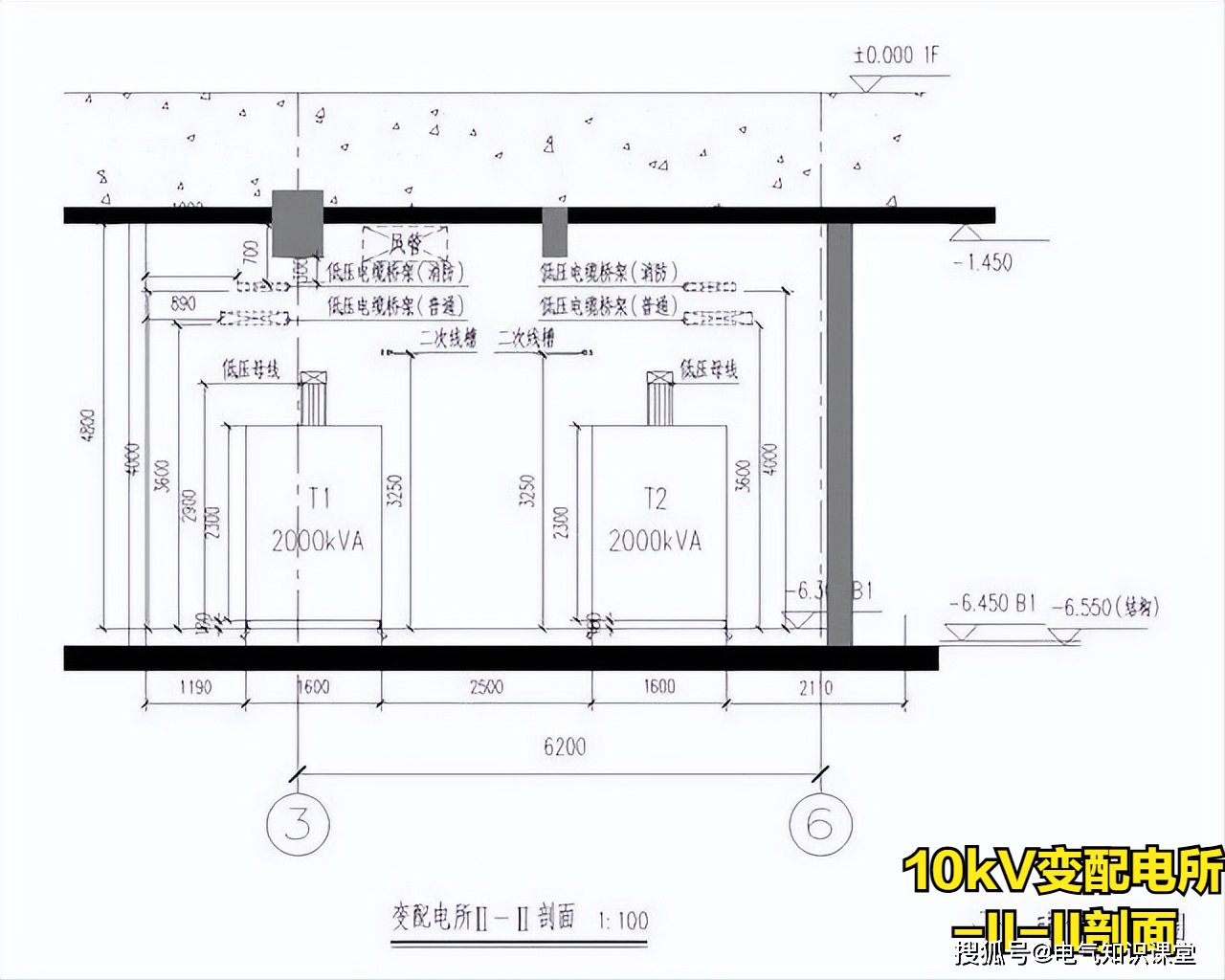

10kV配电室是电力系统中的重要组成部分，主要负责将变电站或发电厂的高压电能送入低压配电系统中，保障电力供应的稳定性和安全性。在10kV配电室中，高压设备是保证电力传输安全可靠的关键，今天小编就给大家分享10kV用户变配电所的详图，此10kV变配电所高、低压进出线均采用上进上出线方式，其中含平面布置、剖面、一二次桥架、照明、接地等相关图纸。以供大家参考学习。
高、低压进、出线采用下进下出方式的10kV用户变配电所的布置详图：
10kV用户站进出线方式并不是一成不变的，这与每个地区习惯及『设计师』个人的习惯都有有一定的关系。

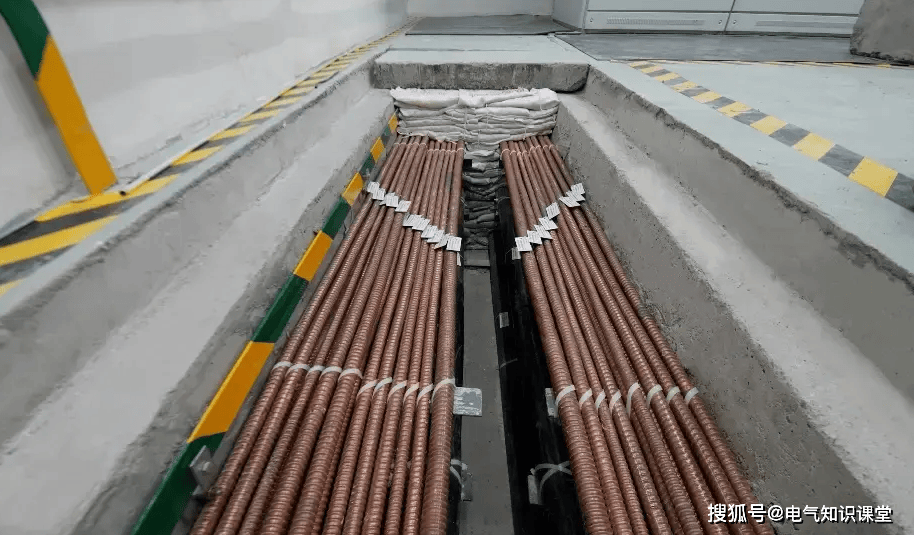

就个人而言，上进上出方式采用的最多（其不需要考虑电缆沟或电缆夹层，对土建要求相比低一点），下进下出方式的需要设置电缆夹层或电缆沟（电业更偏向于此类方式），前期对净高等需要及时的提资给土建。
因此，选用何种方式，需要个人根据项目及项目所在地做出判断，此处仅供提供一个参考，欢迎评论及交流~
