SMB100A 40G信号发生器维修SMB100A 罗德与施瓦茨SMB100A SMB100A
姚：180---2536---3925
深圳市迈凯瑞仪器提供维修服务：维修安捷伦KEYSIGHT频谱分析仪，网络分析仪，信号发生器，示波器，信号分析仪
维修频谱分析仪，网络分析仪，信号发生器，示波器，信号分析仪等维修，尤其是找原厂维修价格高，且维修周期长，收取检测费和运费等等，使需求方维修和保养成本变大。如果您的频谱分析仪，网络分析仪，信号发生器，示波器，信号分析仪出现了如下故障，可以联系我们尝试下：
可维修故障：SMB100A 40G信号发生器维修SMB100A
1、电源故障：不能正常开机
2、输入端故障：端口没有正常响应；无输出；无输入；信号异常
3、测试分析故障：测试结果异常；校准失败；超差
4、显示故障：花屏；黑屏
5、按键故障：按键无反应；调节旋钮无响应
6、接口故障：不认存储介质；不能与控制系统联机
7、其他使用问题等。
维修程序:SMB100A 40G信号发生器维修SMB100A
提供检测，检测之后报价；
如果用户同意维修，确认同意后则开始维修；
如果用户不同意，则返回仪器。
维修优势:维修周期短,价格低廉,同时提供保修服务;
质量保证:修复后通过计量单位计量合格,并出具《计量合格证书》.
1.无法开机
2.开机有报错信息
3.反复重启或死机
4.开机进不去测试系统
5.开机无显示
6.花屏或白屏
7.接收不到信号或接收功率值不准确
8.不能GPIB USB等通讯
9.接收功率值偏低或偏高
10.开机后波形异常
11.其它问题等
迈凯瑞仪器维修特点：SMB100A 40G信号发生器维修SMB100A
原装配件
免费检测
『芯片』级维修
高修复率
维修程序:发货检查——检测后——用户确认——开始维修
维修优势:泰克、安捷伦二级代理商维修比总公司便宜50%.拥有维修人员 ,维修周期短,低廉,同时提供保修
二、故障表现：仪器通电无法开机
三、维修过程：SMB100A 40G信号发生器维修SMB100A
根据客户描述黑屏故障，仪器通电后无法正常定开机，但是按键板有灯亮。因此初步判断是仪器内部显示面板部分出现问题。下一步拆机检测发现仪器显示面板组件损坏，显示背光不亮，经过仔细排查发现电源输出排线内部弹簧松动，部分已烧糊导致仪器供电异常黑屏。
更换显示面板损坏组件，维修电路。组装好仪器通电正常开机，此时客户报修的无法开机已经修复，心想着可以给客户电话来取仪器了，没想到仪器进行出库测试时发现黑屏现象
这个黑屏究竟是哪里的问题呢？又得拆机继续检测……刚才只想着如何修复不开机的问题，只排查了显示面板，没注意别的地方。接着继续拆机检测发现显示模块损坏，经过维修处理后仪器正常开机显示正常，经过开机试验一段时间，仪器正常开机显示稳定。终于可以给客户办理出库了。
四、总结：
经过拆机检测更换损坏件后仪器维修结束。此次维修经验总结在维修过程中也不能只关注客户报修的故障问题，应该排查仪器存在的故障隐患。

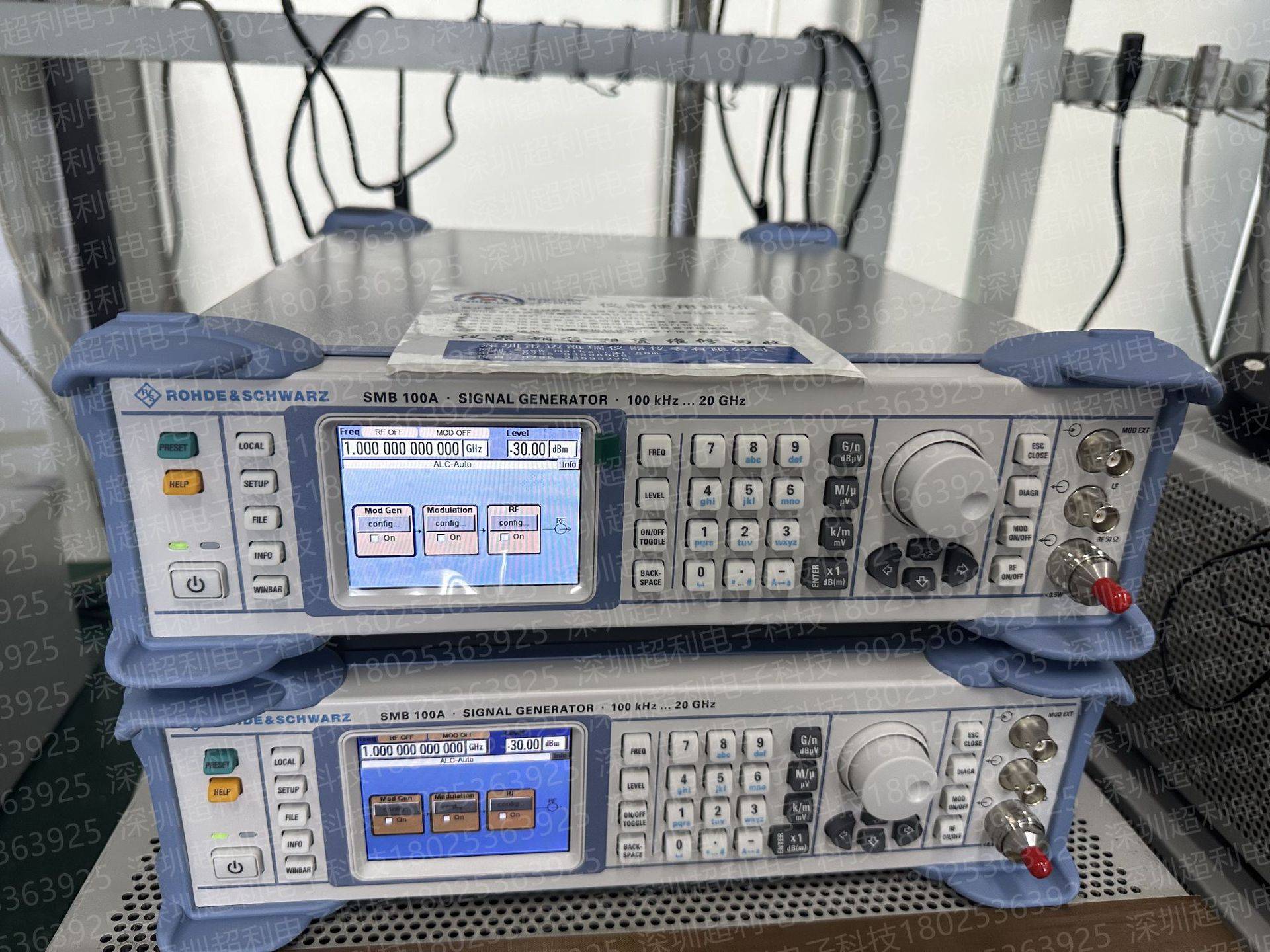

SMB100A是罗德与施瓦茨（Rohde & Schwarz）公司生产的一款微波信号发生器，以其宽频率范围、高输出功率和低相位噪声著称，用于射频测试、通信系统校准和航空航天等领域。12
产品概述
SMB100A是一款中档模拟射频/微波信号源，设计紧凑、重量轻（约5.3-6.9 kg），仅2个机架单元高度，便于部署在实验室、生产线或移动测试环境中。其核心优势在于信号质量（如低相位噪声和高频谱纯度）以及灵活的配置选项，通过选件可扩展频率范围并增强调制功能。23
核心规格参数
- 频率范围：基础型号覆盖9 kHz至6 GHz，通过选件（如SMB-B140）可扩展至100 kHz至40 GHz，搭配R&S®SMZ倍频器后甚至能达到50 GHz至170 GHz。频率分辨率达0.001 Hz，满足精细调节需求。12
- 输出功率：在1 MHz至6 GHz范围内，典型输出功率>+18 dBm，可达+25 dBm（过范围模式）。高频配置下（如20 GHz或40 GHz选件），高输出功率分别为19 dBm（100 MHz-20 GHz）和16 dBm（50 MHz-40 GHz）。功率动态范围宽，低可达-120 dBm至-145 dBm。12
- 信号纯度：
- 相位噪声：在1 GHz载频、20 kHz偏移时，单边带相位噪声典型值为-128 dBc/Hz，不低于-122 dBc/Hz；在10 GHz载频、20 kHz偏移时，典型值为-108 dBc/Hz。23
- 谐波与非谐波抑制：谐波典型值<-30 dBc，非谐波抑制典型值-85 dBc（载频<1.5 GHz，偏移>10 kHz），宽带噪声典型值-152 dBc（载频1 GHz，偏移>10 MHz）。13
- 调制能力：标配AM、FM、调相（φM）模拟调制功能。选配脉冲调制器（SMB-K21/K22）可实现脉冲调制，脉冲宽度10 ns，开关比>80 dB，上升/下降时间典型值<5 ns。此外，可选立体声/RDS编码器用于FM立体声和RDS设备测试。12
- 硬件与接口：
- 采用固态射频衰减器（支持6 GHz以内），具有反向电压保护，延长设备寿命。15
- 支持USB、GPIB、LAN远程控制，兼容SCPI命令集。12
- 连接NRP系列功率探头可实现输出功率自校准。26
- 环境适应性：工作温度范围0℃至55℃，工作高度达海拔4600 m，适合恶劣环境。14
典型应用场景
- 通信与雷达测试：作为本振替代源或校准源，用于卫星通信、气象雷达接收机校准（灵敏度下限可达-110 dBm）。2
- 射频元器件测试：用于放大器增益、混频器转换损耗、滤波器插损等指标测量。12
- 生产与自动化测试：列表模式下频率和电平设置时间<1 ms，响应速度快，适合批量生产测试。23
- 科研与教育：作为通用射频信号源，支持射频微波相关研究及电磁抗扰度（EMS）测试。
