高压 DCDC 双向变换电源 | 隔离型 / 非隔离 DCDC 双向变换电源 | PCS 双向储能逆变电源【济南能华机电】
济南能华机电深耕电能双向转换核心技术，紧跟行业 “高压化、高效化、拓扑定制化” 发展趋势，针对高压直流变换、不同隔离需求、储能交直流转换三大核心场景，打造全系列电源解决方案。采用 SiC 宽禁带器件、双有源桥（DAB）拓扑、三电平逆变架构，实现能量双向精准流动，高压 DCDC 转换效率≥97.9%，PCS 峰值逆变效率≥98.8%，完全符合 GB/T 43041-2023、G
B/T 4133 等行业标准，成为储能电站、工业自动化、轨道交通等领域的关键能量枢纽。
一、核心技术底座：双向转换的 “三大突破”3高压宽域适配技术：针对 1500V 主流高压架构，优化 DC/DC 变换拓扑，支持 400V-1500V 宽电压输入输出，电压变比范围覆盖 1:3，适配不同电池簇与直流母线电压需求，容量利用率提升 10%+；
- 拓扑定制化设计：隔离型采用双有源桥（DAB）拓扑，实现 4000V DC 电气隔离，抗干扰能力强；非隔离型采用双向 Buck-Boost 拓扑，结构紧凑成本优化，按需匹配不同安全与功率需求；
- 高效协同控制：集成 DSP+CPLD 双核心控制架构，软件柔性调节与硬件刚性保护结合，动态响应时间≤10ms，负载突变时电压恢复时间≤20ms，确保全工况稳定运行。
二、核心产品系列（拓扑 / 电压定制款）
1. 高压 DCDC 双向变换电源（高压互联旗舰款）
- 核心定位：适配 1500V 高压储能、轨道交通、工业直流母线场景，实现高压电能双向升压 / 降压转换
- 技术参数：
- 功率：100kW-5MW（支持多机并联至 100MW+），直流电压 400V-1500V，电压精度≤±0.5%
- 转换效率≥97.9%，功率密度达 20W/in³，输出电压纹波≤50mV
- 防护等级 IP65，液冷散热设计，宽温运行（-40℃~+70℃），支持盐雾、高海拔定制
- 核心优势：
- 采用 SiC MOSFET 器件，开关损耗降低 70%，陕西渭南 3MW 光储项目实测系统效率达 97.9%，年节电费 118 万元；
- 支持升压（600V→1500V）与降压（1500V→600V）自动切换，适配储能充放电与再生制动能量回馈场景；
- N+1 模块化冗余设计，支持热插拔维护，MTBF 超 10 万小时，系统可用性达 99.999%；
- 集成 12 重保护功能（过压 / 过流 / 过温 / 短路等），响应时间，保障高压系统安全；
- 典型应用：1500V 储能电站、轨道交通牵引供电、工业高压直流母线、光储直柔系统、港口龙门吊供电
2. 隔离型 / 非隔离 DCDC 双向变换电源（拓扑定制主力款）
（1）隔离型 DCDC 双向变换电源
- 核心定位：需电气隔离、宽电压变比场景，聚焦 “安全隔离 + 抗干扰 + 大功率” 需求
- 技术参数：
- 功率：5kW-630kW，直流电压 24V-1500V，隔离电压≥4000V DC
- 转换效率≥98%，THD，支持 0.1C-2C 宽充放电倍率
- 采用 DAB 拓扑，软开关技术，EMI 干扰降低 40%
- 核心优势：
- 高频隔离设计，彻底隔离输入输出电气回路，避免共模干扰，适配电池梯次利用、医疗设备等敏感场景；
- 电压变比范围宽（1:10），可实现 48V 低压电池与 750V 直流母线的高效转换，山东某电池化成分容项目能耗降低 95%；
- 支持多模块并联（最多 12 台），功率均分精度≤3%，灵活扩容至 MW 级；
- 典型应用：电池化成分容设备、光储充微电网、电动汽车 V2G、医疗高压电源、船舶岸电系统
（2）非隔离型 DCDC 双向变换电源
- 核心定位：低压小功率、成本敏感场景，平衡 “高效紧凑 + 经济实用”
- 技术参数：
- 功率：1kW-50kW，直流电压 24V-400V，电压变比 1:2
- 转换效率≥98.5%，响应时间 < 5ms，体积较隔离型缩小 30%
- 采用双向 Buck-Boost 拓扑，元件数量减少 40%
- 核心优势：
- 无高频变压器，结构紧凑成本低，适配低压储能、工业伺服电机能量回收等场景；
- 控制环路短，动态响应快，负载突变时无电压超调，某自动化生产线应用后停机时间减少 60%；
- 能量回收效率≥92%，可回收制动能量、设备余能回馈至母线再利用；
- 典型应用：低压储能系统、工业自动化伺服系统、车载辅助电源、分布式小功率储能、智能家居供电

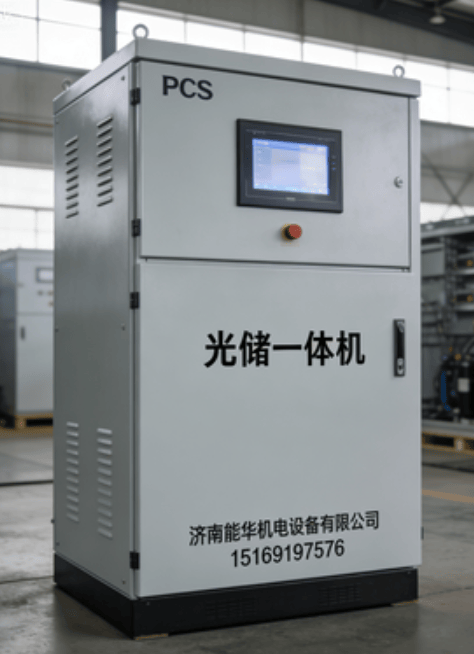

3. PCS 双向储能逆变电源（交直转换旗舰款）
- 核心定位：储能系统交直流转换核心，实现 “DC→AC 逆变并网 / 离网 + AC→DC 整流充电” 双向功能
- 技术参数：
- 功率：30kW-5MW（支持多机并联至 100MW+），直流电压 200V-1500V，交流电压 380V/10kV/35kV
- 逆变效率≥98.8%，并离网切换时间≤10ms，功率因数 - 0.9~+0.9 连续可调
- 集成三电平 NPC 拓扑 + VSG 虚拟同步机技术
- 核心优势：
- 双级变换架构（DC/DC+DC/AC），先通过 DC/DC 环节匹配电池电压，再经三电平逆变输出高质量交流电，THD.5%；
- 并离网无缝切换，电网故障时自动切换至离网模式，保障『数据中心』、医院等关键负载供电，可用率达 99.99%；
- 兼容 IEC 61850、Modbus 协议，无缝对接电网 EMS 系统，支持调频调峰辅助服务，江苏某 20MW 储能项目年收益提升 28%；
- 与 BMS 深度联动，集成 SOC/SOH 自适应算法，延长电池循环寿命 15%+；
- 典型应用：工商业储能、电网侧调频调峰电站、微电网系统、户用光储一体、离网供电系统
三、通用技术亮点（济南能华机电）
- 高效节能：SiC 器件 + 软开关技术，转换效率普遍≥98%，高压款达 97.9%，全生命周期能耗降低 15%-20%；
- 智能控制：内置 DSP 数字控制器，支持电压 / 电流 / 温度实时监测，兼容 CAN、RS485、以太网等通信协议，远程运维效率提升 80%；
- 灵活适配：模块化设计，支持功率自由组合，隔离 / 非隔离拓扑可选，高压款适配 1500V 主流架构，低压款覆盖 24V-400V 场景；
- 安全可靠：多重软硬件保护（过压 / 过流 / 过温 / 孤岛 / 绝缘侦测），防护等级 IP54-IP65，宽温运行，MTBF>10 万小时；
- 合规保障：全系列通过 CE、UL、CQC 认证，符合 GB/T 43041-2023、GB/T 34133 标准，支持项目申报验收。

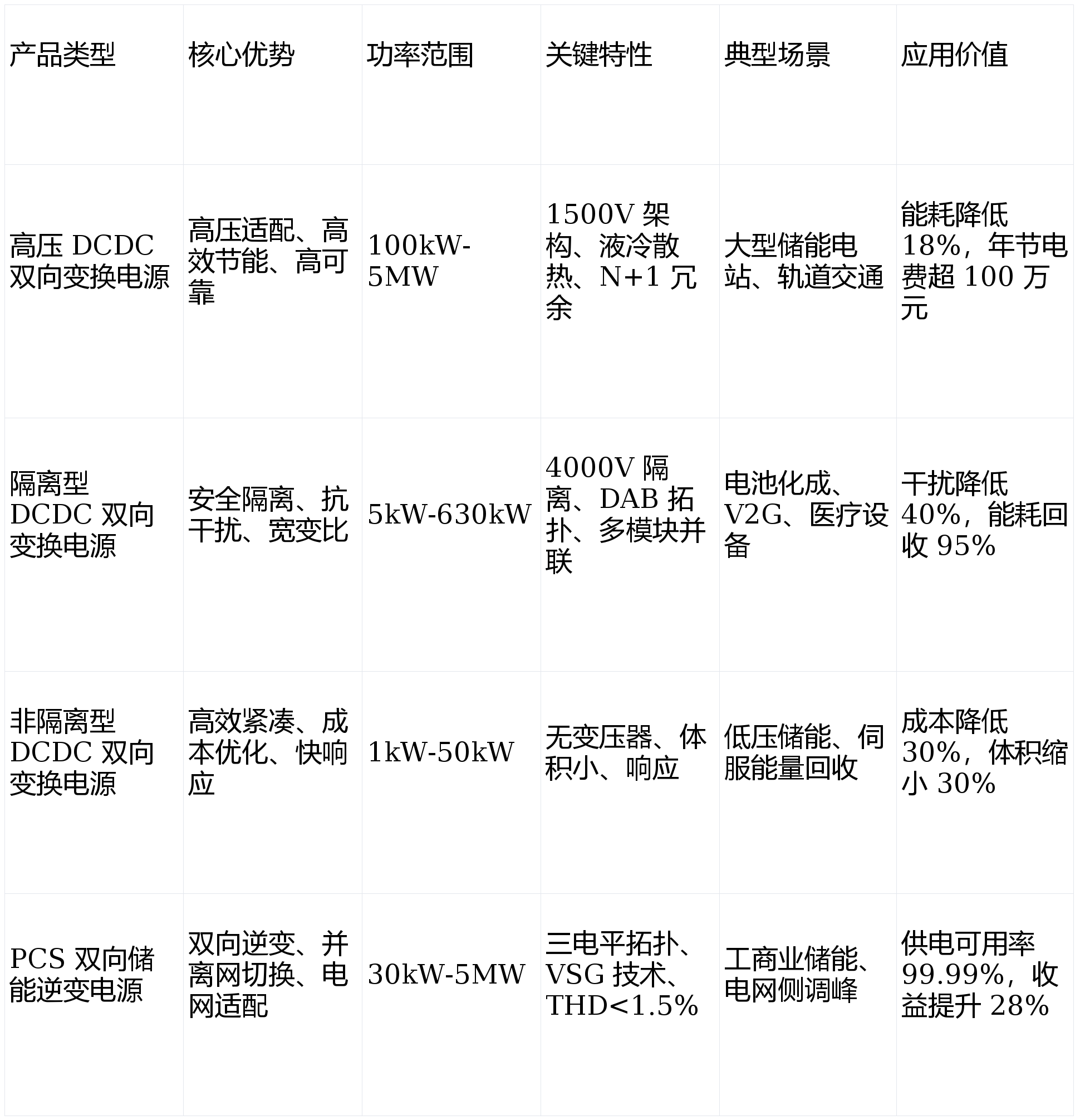

四、选型参考与应用价值
五、行业应用效益
- 储能领域：1500V 高压系统线缆损耗降低 20%，项目投资成本减少 15%，某 6MWh 储能电站年 CO₂减排 2100 吨；
- 工业领域：能量回收效率≥92%，某汽车制造厂年节电量超 200 万 kWh，生产线停机时间减少 60%；
- 交通领域：再生制动能量回收率提升 18%，地铁线路年节电费超 200 万元，牵引系统能耗降低 18%；
- 通用场景：全系列产品寿命达 15-20 年，度电转换成本降低 8%-12%，契合 “双碳” 目标下的节能需求。
济南能华机电三类双向转换电源产品已广泛应用于国内外标杆项目，凭借拓扑适配性、高压兼容性与高可靠性获得行业认可。如需补充具体产品的详细参数表（如 DAB 拓扑效率曲线、SiC 器件选型清单）、行业定制方案（如高海拔 / 盐雾环境适配），或精简为电商短文案、展会海报标语，欢迎告知具体使用场景，我会进一步优化！
