今天分享的是：2026年EDA工具：贯穿『芯片』落地全流程，国产企业蓄势待发
报告共计：24页
这是一篇关于EDA工具行业深度研究报告的核心内容总结，已为您梳理为符合搜狐新闻网风格的长文。
---
『半导体』“命门”EDA：贯穿『芯片』全流程，国产化破局正当时
在当今『数字化』时代，『芯片』作为科技产业的“心脏”，其复杂程度早已超乎想象。而在这颗“心脏”的设计与制造过程中，有一项被誉为“『芯片』产业基石”的关键工具不可或缺，它就是EDA（电子设计自动化）。近日，一份关于EDA工具的行业报告引发关注，深入剖析了这一幕后英雄的战略地位、技术演进以及国产厂商面临的机遇与挑战。
『半导体』产业的“杠杆”：小工具撬动大产业

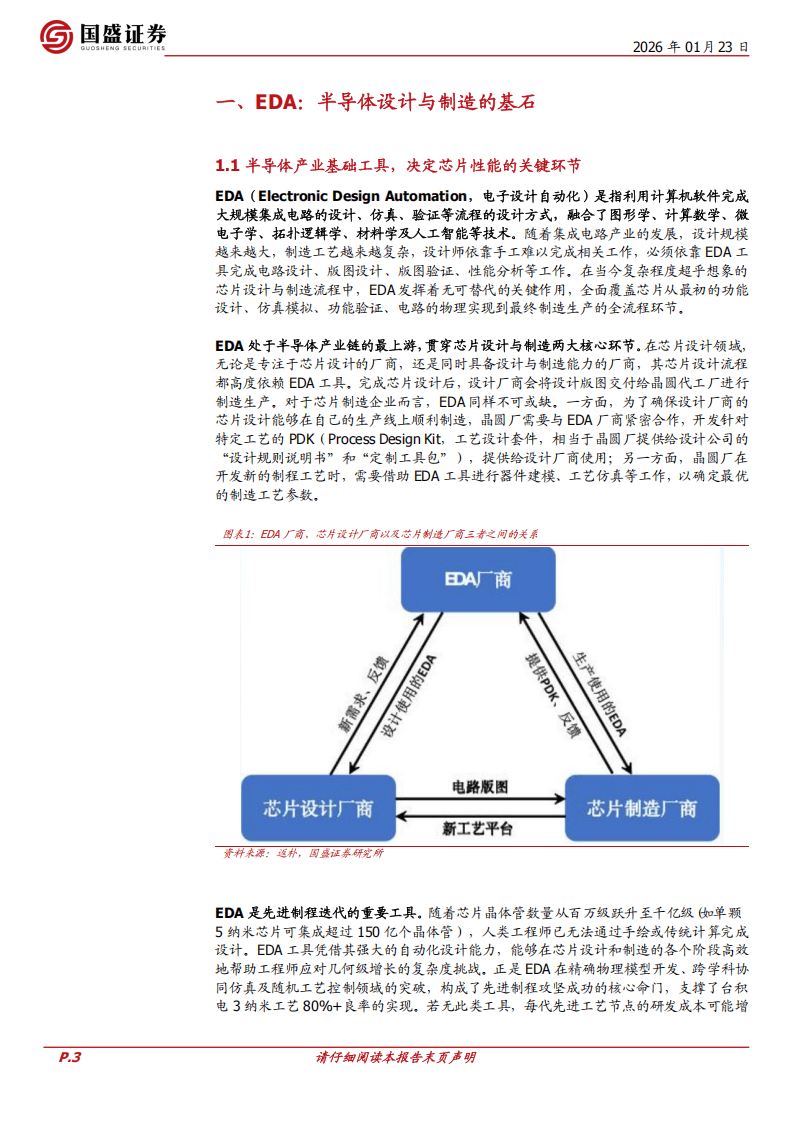

EDA，简单来说，就是利用计算机软件完成大规模集成电路的设计、仿真、验证等一系列流程的工具。它融合了图形学、计算数学、微电子学乃至人工智能等多门尖端学科。随着『芯片』晶体管数量从百万级跃升至千亿级，人类『工程师』已无法通过手工完成如此精密的设计，EDA因此成为了决定『芯片』性能的关键环节。

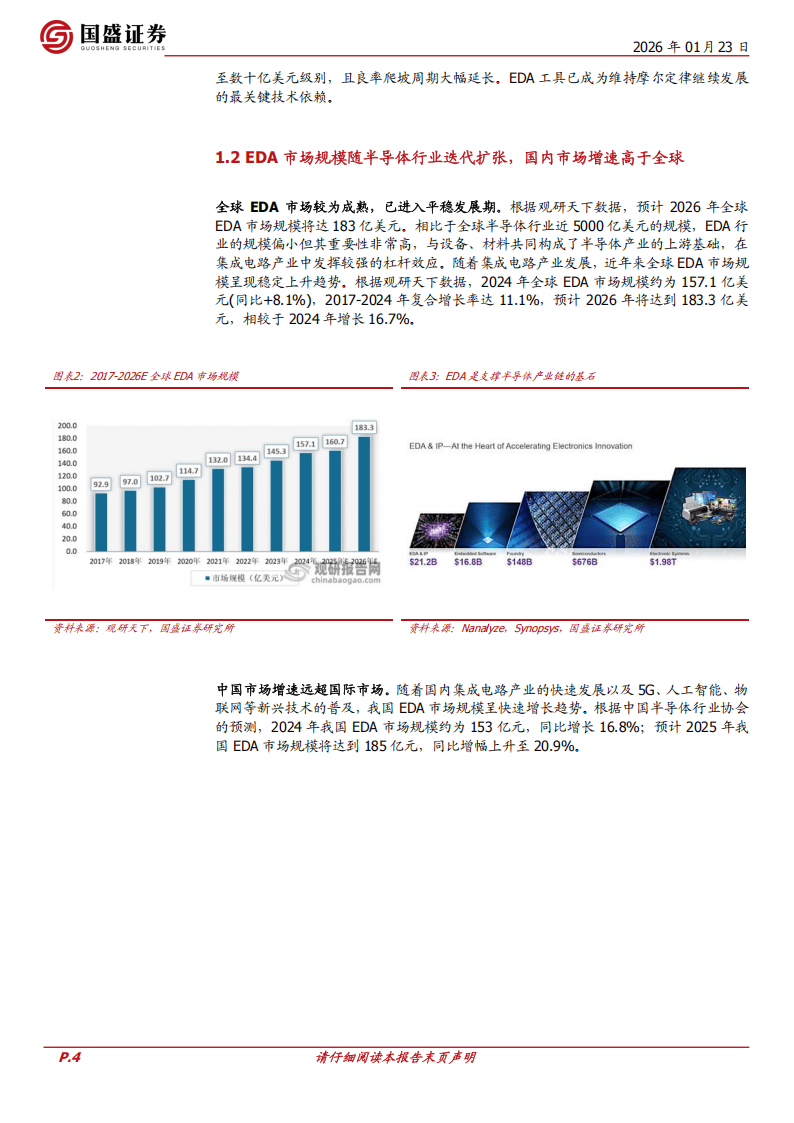

报告指出，EDA虽然市场规模相对『半导体』整体产业不算巨大——预计到2026年全球市场规模将达到183亿美元💵——但其重要性却无可替代。它与设备、材料共同构成了『半导体』产业的上游基础，发挥着极强的“杠杆效应”。如果说『半导体』是一个价值数千亿美元💵的庞大产业，那么EDA就是撬动这个产业的支点，其技术水平和完备程度，直接影响着『芯片』设计的效率、性能和最终制造的良率。

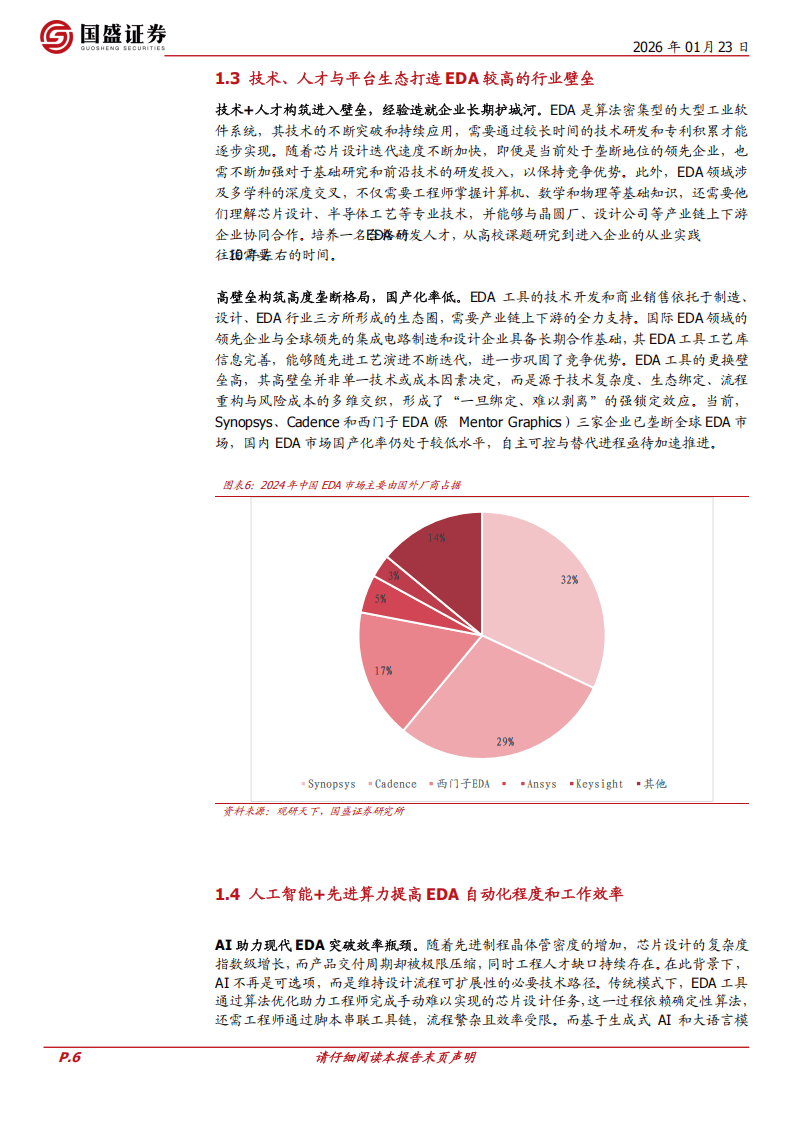

从市场格局来看，这是一个高度集中的寡头垄断市场。全球超过74%的市场份额被三家企业牢牢把控：新思科技、楷登电子和西门子EDA。它们凭借全流程的工具覆盖、对先进工艺的深度适配以及长期构建的全球化服务体系，筑起了极高的技术壁垒，成为行业难以撼动的“三座大山”。在中国市场，这种垄断格局同样明显，国产化率仍处于较低水平，自主可控的替代进程显得尤为迫切。
制造EDA：连接设计与制造的“桥梁”与“核心”

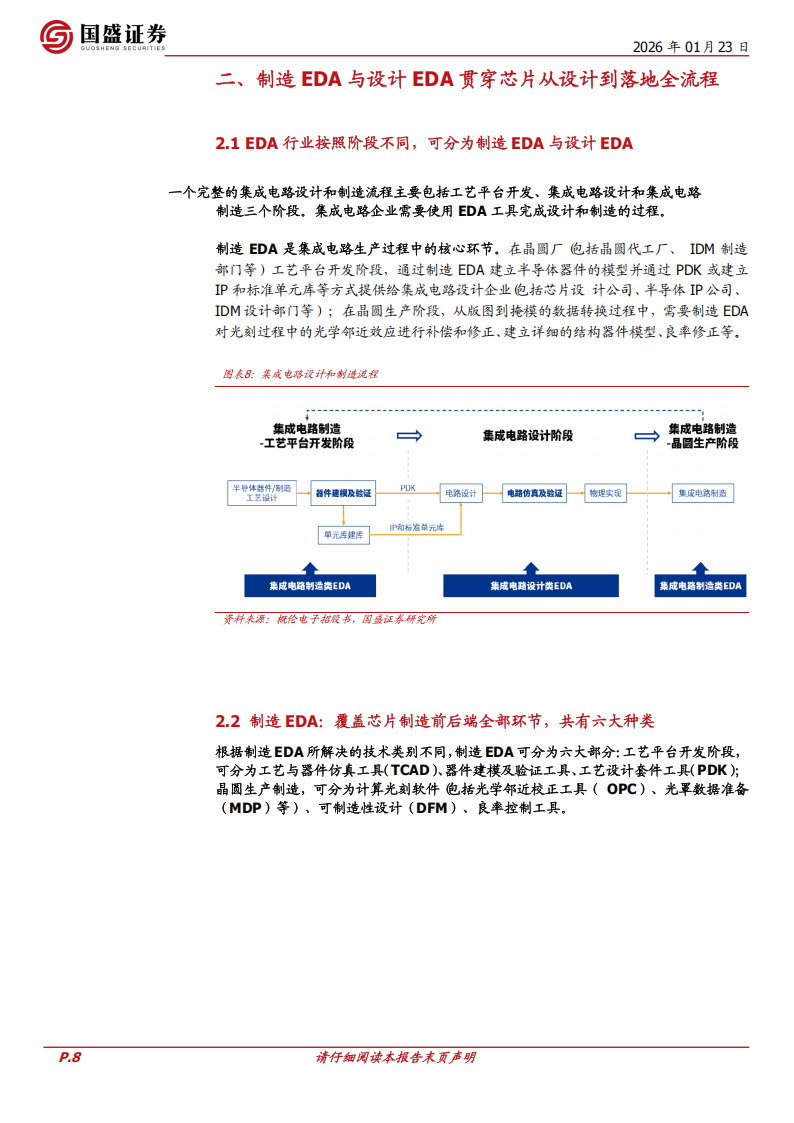

报告一个核心观点是，将EDA细分为“制造EDA”和“设计EDA”，并特别强调了制造EDA在集成电路生产过程中的核心地位。一个完整的『芯片』落地流程，包括工艺平台开发、集成电路设计和最终制造三个阶段。制造EDA正是贯穿于晶圆厂的工艺开发和晶圆生产两大核心环节。
在工艺开发阶段，晶圆厂需要通过工艺与器件仿真工具（TCAD）实现“虚拟制造”，在投入高昂成本进行物理实验前，通过『数字化』手段完成晶体管的构建与测试，这能大幅缩短研发周期并节省数十亿美元💵的成本。随后，晶圆厂还需通过器件建模及验证工具，并最终形成工艺设计套件（PDK）提供给『芯片』设计公司。PDK就像是晶圆厂提供给『设计师』的一份“设计说明书”和“定制工具包”，是连接设计与制造的基石。

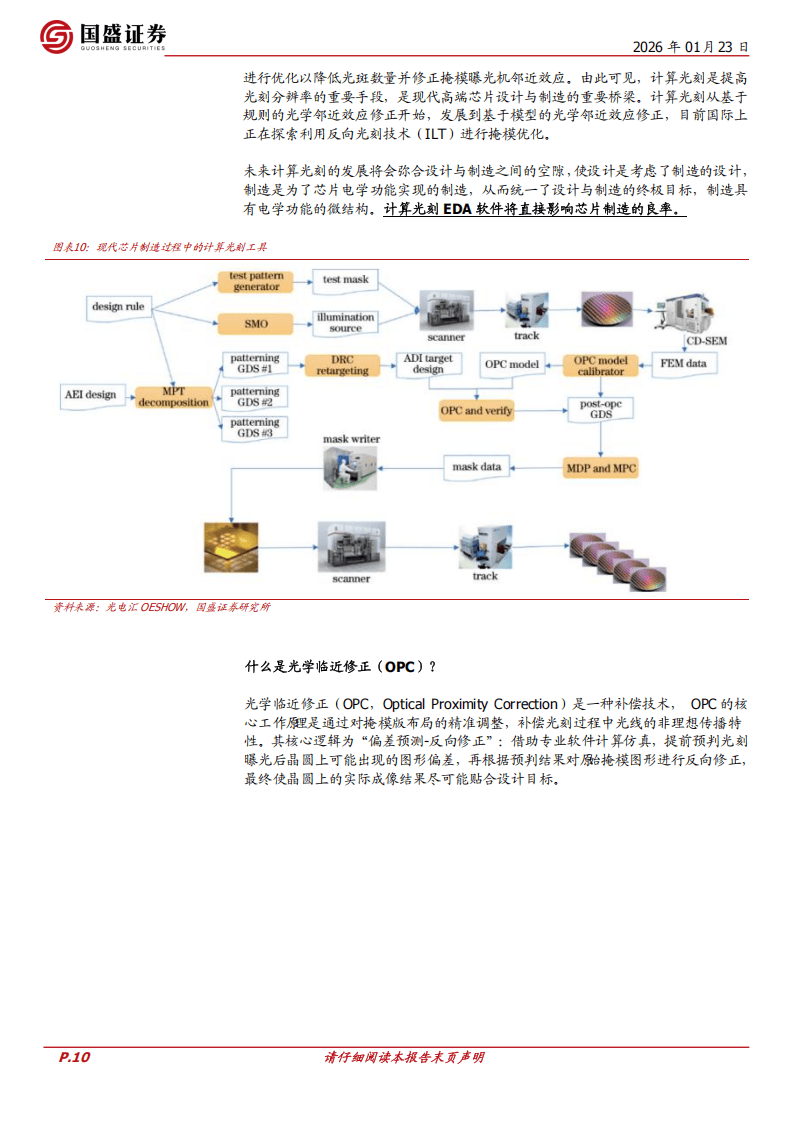

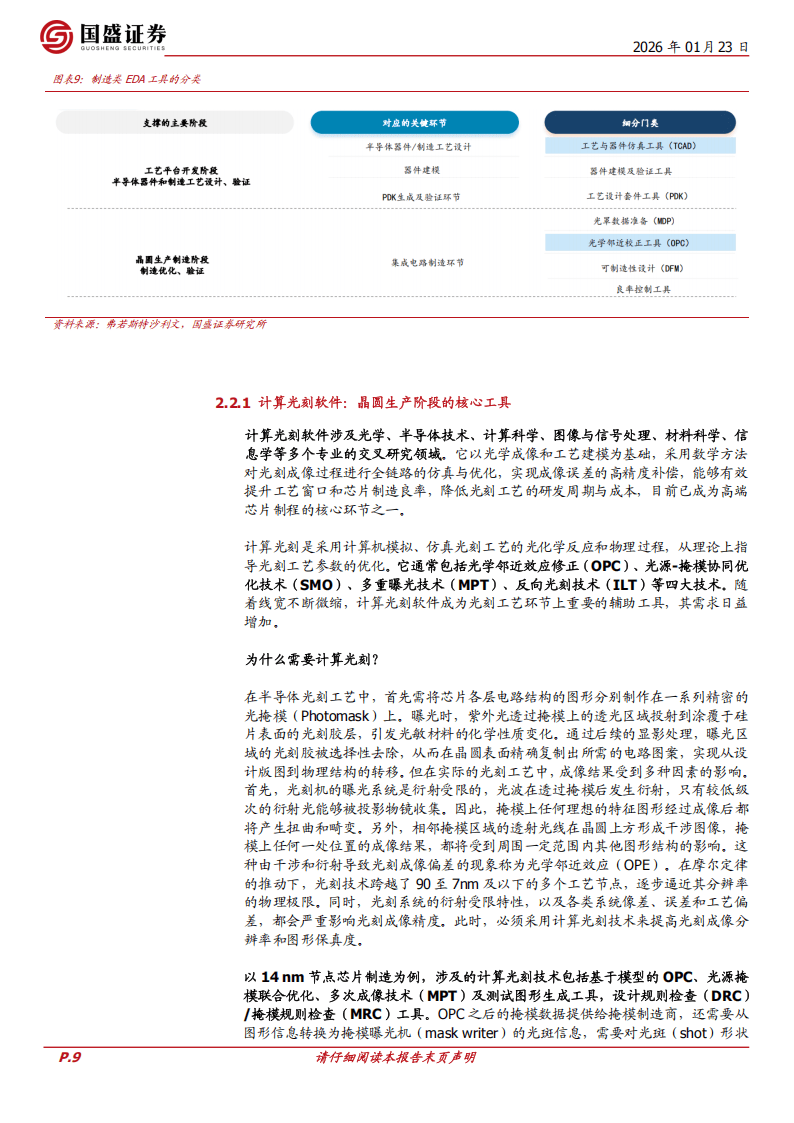

而在晶圆生产制造阶段，计算光刻软件则成为核心工具。随着『芯片』制程不断逼近物理极限，光刻过程中的光线衍射和干涉效应会导致成像失真。计算光刻软件通过光学邻近效应修正、光源-掩模协同优化、多重曝光等复杂技术，对掩模版上的图形进行“反向修正”，确保最终在晶圆上“画”出的电路能精准符合设计意图。报告预测，随着先进制程对掩模层数、计算光刻种类和图形复杂度要求的指数级提升，全球制造EDA市场规模将从2026年的33亿美元💵增长到2026年的57.5亿美元💵，而中国市场由于其集成电路产业的快速发展，增速将远超全球，年复合增长率预计达到17.2%。
AI+先进算力：为传统EDA注入新活力
面对『芯片』设计复杂度的指数级增长和产品交付周期的极限压缩，AI正成为EDA工具突破效率瓶颈的关键。报告指出，AI与EDA的关系已不再是简单的工具辅助，而是深度的双向赋能。
一方面，生成式AI和『大语言模型』可以在设计前端自动生成代码和相关验证资料，大幅减少『工程师』在重复性工作中的投入。在设计实现阶段，AI能高效分析海量的时序、功耗日志文件，快速定位问题并提出优化建议。另一方面，通过“大模型”负责全局决策、“小模型”专注精准执行的协同模式，AI能够贯穿『芯片』设计制造全流程，显著提升设计效率和质量。
此外，先进算力硬件的融合也在赋能EDA。例如，全球领先的EDA厂商与GPU巨头达成的战略合作，旨在将GPU的加速计算平台与EDA软件融合，从而大幅缩短『芯片』设计周期。这不仅为下一代高性能计算『芯片』的研发提供了可能，也大大降低了初创公司进行复杂『芯片』设计的门槛。
国产替代：从“卡脖子”到“蓄势待发”
报告最后聚焦于国内EDA产业的现状与前景。近年来，外部环境的变化对EDA工具的出口限制持续升级，从特定先进制程工具延伸至全流程技术封锁。这虽然给中国『芯片』产业带来了巨大挑战，但也为国产EDA的自主可控提供了前所未有的发展契机。
过去，国产EDA难推广的一大障碍是缺乏与先进工艺和主流设计工具深度绑定的生态圈。如今，中国作为全球规模最大、增速最快的集成电路市场，为国产EDA提供了广阔的试验场和应用空间。随着国内晶圆代工产能的持续扩张和『芯片』设计公司的蓬勃发展，一个由制造、设计和EDA三方构成的国产化生态正在逐步构建。
报告认为，国产EDA企业的破局之道在于“两条腿走路”：一方面，必须坚定不移地走自主研发道路，加大研发投入，突破高端核心技术，补齐全流程工具链；另一方面，要利用好现有条件，通过设计与工艺的协同优化，深度挖掘成熟工艺节点的潜能，在提升产品性能和良率的同时，加快工艺开发和『芯片』设计的迭代速度。尽管前路挑战重重，但在长期主义的指引下，国内EDA企业正蓄势待发，有望在未来的市场竞争中脱颖而出，为中国『芯片』产业的自主安全贡献力量。
