你有没有想过，为什么有的『机器人』️动作丝滑如行云流水，精准完成高速拾放、精密装配；有的却笨笨的，稍微复杂的轨迹就跟丢，一碰就晃？答案藏在一个看似抽象，却决定『机器人』️“反应速度” 的核心指标里 ——控制带宽。
它是『机器人』️控制系统的“速度天花板”，是衡量『机器人』️动态响应能力的关键，更是『机器人』️设计、调试和性能优化的核心抓手。今天就用最通俗的话，把这个频域里的硬核概念讲透，让你一眼看懂『机器人』️的 “快与准” 到底由什么决定！
一、什么是控制带宽？『机器人』️的“响应频率天花板”

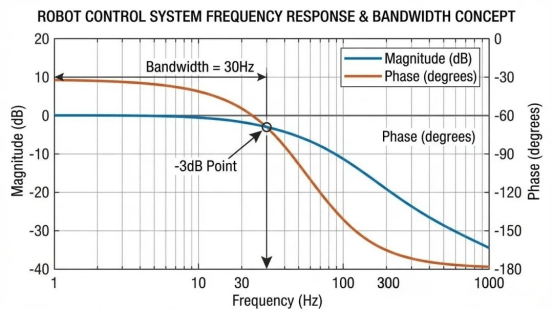

控制带宽源自经典控制理论的频率响应分析，工程上的标准定义很简单：闭环控制系统频率响应的 - 3dB 点，也就是系统幅值响应衰减到约70.7% 时对应的频率。
抛开拗口的专业术语，物理意义超直白：控制带宽就是『机器人』️控制系统能有效跟踪的最高指令频率。打个比方，如果一个『机器人』️位置控制系统的带宽是 30Hz，就意味着：
低于 30Hz 的运动指令，『机器人』️能精准跟上，跟踪精度至少90%；
接近 30Hz 时，『机器人』️的 “跟拍能力” 开始掉线，误差明显变大；
超过 30Hz 的高频指令，『机器人』️直接 “视而不见”，完全无法响应。
这个 - 3dB 点也对应着功率传递效率下降50% 的临界状态，有明确的数学基础，不管是实验测量还是理论计算，都能精准量化，是『机器人』️性能评估的 “硬标准”。
二、控制带宽有多重要？决定『机器人』️的“身手高低”
控制带宽不是一个孤立的数字，它直接关联着『机器人』️的响应速度、稳定性和抗扰能力，三者之间的权衡，决定了『机器人』️的实际表现。
1.带宽越高，响应越快，身手越敏捷
控制带宽和『机器人』️的时域响应速度有明确的对应关系，闭环带宽ωBW 与系统上升时间 tr 满足近似公式：tr ≈ 1.8 / ωBW。
举个例子，协作『机器人』️关节的带宽一般能到 50Hz，算下来上升时间约 5.7ms，相当于瞬间就能做出动作响应，这也是它能实现灵敏人机交互、柔顺控制的关键；而传统工业『机器人』️位置控制带宽多在 10-30Hz，上升时间 18-57ms，动作响应就会慢上一截。
简单说，带宽就是『机器人』️的“反应速度”，越高越灵敏。
2.带宽不是越高越好，稳才是第一要务
追求高带宽的同时，必须守住系统稳定性的底线，否则『机器人』️轻则动作振荡，重则直接失控。工程上对稳定性有两个硬性要求：相位裕度 45-60 度（保证阻尼充足，不晃悠）、增益裕度 12-18dB（保证对参数变化的适应能力）。
尤其是当控制带宽接近『机器人』️机械结构的谐振频率时，很容易激发结构振动，比如机械臂的连杆弯曲、关节柔性都会被放大，严重影响控制精度。高带宽是“锦上添花”，稳定性才是 “安身立命之本”。
3.带宽与抗扰的博弈：既要“抗造”，又要 “不敏感”
高带宽的控制系统，对外部扰动的抑制能力更强，比如『机器人』️碰到轻微障碍物，能快速调整姿态抵消扰动；但硬币🪙的另一面是，高带宽会放大高频测量噪声，这在力控制场景中尤为明显。
比如协作『机器人』️的力控制带宽一般设定在 20-40Hz，远低于位置控制带宽，就是为了平衡力跟踪的响应速度和力传感器的噪声抑制 —— 如果力控制带宽太高，『机器人』️会对微小的力信号过度反应，导致接触力剧烈波动，人机交互的安全性就无从谈起。
三、哪些因素在限制『机器人』️的“带宽天花板”？
『机器人』️的控制带宽不是想设多高就设多高，而是被执行器、传感器、控制算法、机械结构四大核心因素层层制约，相当于给『机器人』️的“反应速度” 套上了四层 “枷锁”。
执行器：『机器人』️的“动力心脏”，带宽的首要限制
电机和传动系统的动态响应，是决定控制带宽的第一道门槛，核心是电气时间常数和机械时间常数的博弈。
电气层面：伺服电机的电流环带宽能到 1000Hz 以上，直驱电机甚至能到数千 Hz，为高速控制打下了硬件基础；
机械层面：减速器的柔性、间隙、摩擦会带来相位滞后，机械系统的固有频率一般只有 5-20Hz，这直接成了位置控制带宽的物理上限。
而且伺服驱动器的控制环路是“级联式” 的，带宽呈数量级递减：电流环（1000Hz+）→速度环（100-200Hz）→位置环（20-50Hz），位置环最终还是被机械特性拖了后腿。
传感器：『机器人』️的“感知神经”，精度不够带宽来凑
传感器的分辨率、采样频率和信号延迟，直接决定了控制带宽的“可用上限”，相当于『机器人』️ “看不准”，自然就 “动不快”。
编码器：20-22bit 的高分辨率编码器能支持更高的速度环带宽，低分辨率的编码器在高速运动时会产生量化噪声，只能降低带宽避免振荡；
力传感器：六维力传感器固有频率 200-500Hz，但经过信号滤波和处理，实际可用带宽只剩 50-100Hz，直接限制了力控制的响应速度。
控制算法与计算性能：『机器人』️的“大脑算力”，慢一点都不行
就算硬件再好，『机器人』️的“大脑” 运算跟不上，高带宽也是空谈，核心受采样频率和算法设计影响。
采样频率：根据奈奎斯特采样定理，控制带宽不能超过采样频率的 1/5-10，现代运动控制器位置环采样频率 1-4kHz，刚好支撑数十 Hz 的位置控制带宽；
算法选择：传统 PID 结构简单但带宽受限，状态反馈控制能优化带宽与稳定性，模型预测控制（MPC）能实现更高带宽但计算量超大；
数字延迟：计算延迟、滤波器相位损失都会降低稳定裕度，好在现代多核控制器能通过并行计算缩短控制周期，提升带宽。
机械结构：『机器人』️的“身体骨架”，刚度不够全白搭
『机器人』️的机械结构特性，是控制带宽的最终物理约束，核心看惯量与刚度的耦合和谐振模态。
刚度越高，带宽越高：长臂架『机器人』️低刚度、高惯量，带宽通常低于 10Hz；SCARA 『机器人』️刚度高，带宽能到 30-50Hz；并联『机器人』️刚度最优，部分轴向带宽能超100Hz；
远离谐振频率：连杆弯曲、关节柔性会产生谐振峰，控制带宽必须远低于第一阶谐振频率（通常是 1/3-1/5），否则会引发剧烈振动，结构阻尼不足时，还得靠陷波滤波器 “压制” 特定频率。

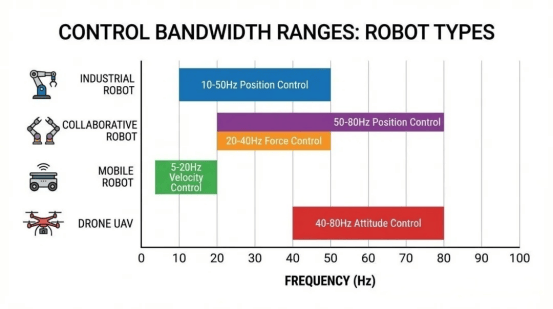

四、不同『机器人』️的带宽特征：为啥有的快，有的慢？
不同类型的『机器人』️，应用场景不同，带宽设计也天差地别，相当于给不同“工种” 的『机器人』️定制了不同的 “反应速度”，看完你就明白它们的性能差异从何而来。
工业『机器人』️：稳字当头，带宽 10-50Hz
工业『机器人』️的位置控制带宽在 10-50Hz，六轴『机器人』️各关节带宽差异大，末端关节通常更高，而且负载变化会让带宽随工况波动 —— 轨迹精度要求高时，往往要牺牲部分带宽保稳定。
焊接、喷涂（连续轨迹）：需要 30-50Hz 高带宽，保证轨迹顺滑；
搬运、码垛（点位运动）：10-20Hz 就够用，主打一个稳定高效；
高速拾放：需要更高带宽，才能缩短节拍时间，提升效率。
协作『机器人』️：柔顺交互，位置 50-80Hz / 力 20-40Hz
协作『机器人』️是“高带宽代表”，位置控制带宽 50-80Hz，力控制 20-40Hz，双环结构设计只为实现柔顺的人机交互：关节力矩传感器实时反馈支持零重力模式，快速力响应能实现碰撞检测和安全停止，阻抗控制则需要位置环和力环的精准配合。
设计的核心是权衡：位置环高带宽保证轨迹精度，力环适中带宽平衡响应和稳定，避免双环之间相互干扰。
移动『机器人』️：低速稳行，带宽 5-20Hz
移动『机器人』️的速度控制带宽相对较低，只有 5-20Hz，原因很简单：轮式驱动的动态响应远不如关节伺服，地面摩擦的不确定性需要更大的稳定裕度，而且导航算法的规划周期（10-50Hz）直接决定了指令更新频率。
AGV（结构化环境）：5-10Hz 就够，按固定路线走就行；
AMR（自主避障）：10-20Hz，需要更灵活的响应；
高速物流『机器人』️：优化算法后局部能到 30Hz，主打一个高速高效。
无人机系统：内外分层，姿态 40-80Hz / 位置 5-15Hz
多旋翼无人机的控制系统是典型的“分层设计”，带宽差异极大：内环姿态控制需要 40-80Hz 高带宽，才能快速抑制气流扰动、实现快速机动；外环位置控制带宽只有 5-15Hz，主要配合 GPS / 视觉定位的更新频率。而高性能竞速无人机的姿态带宽能超 100Hz，这也是它能做出各种高难度飞行动作的关键。
五、怎么测『机器人』️的控制带宽？三大方法，精准量化
知道了带宽的重要性，怎么准确测量『机器人』️的实际带宽？工程上有三个标准方法，从实验室测试到实际工况，层层验证，确保数据真实有效。
正弦扫频测试：带宽测量的“标准操作”
这是最经典的带宽测量方法，步骤简单又精准：给控制系统输入幅值恒定、频率逐渐升高的正弦指令，记录实际输出的幅值和相位响应，计算各频率点的增益和相位滞后，最后绘制 Bode 图，标定 - 3dB 点对应的频率，就是实际控制带宽。
测试时要注意：扫频范围 0.1Hz 到预期带宽的 5-10 倍，每个频率点持续 10 个周期以上，正弦幅值在正常工作范围，避免『机器人』️动作饱和。
Bode 图分析：从图表里读懂『机器人』️的 “性能密码”
Bode 图是频域分析的 “万能工具”，从幅频和相频两条曲线，能读出『机器人』️的超多性能信息：
幅频特性：低频段平坦代表稳态精度高，带宽点后的衰减斜率反映系统阶次，有谐振峰说明结构有柔性或参数匹配有问题；
相频特性：带宽处的相位滞后关联相位裕度，纯延迟会让相位随频率线性下降，相位曲线越陡，系统稳定性越差。
实际工况测试：实验室数据不算数，实际表现才是真
实验室测出来的带宽，和实际应用中的有效带宽往往有差距，必须考虑负载、环境、轨迹三大因素：
负载效应：负载惯量增大会降低固有频率，负载位置变化会让惯量时变，换末端工具后甚至要重新验证带宽；
环境因素：温度变化影响电机和传动系统参数，高频背景噪声、电磁干扰会降低可用带宽，迫使降低控制增益；
轨迹复杂度：复杂轨迹包含更多高频成分，对带宽要求更高，多轴联动时带宽不匹配还会造成轮廓误差，必须验证最苛刻工况下的性能。
六、如何提升『机器人』️控制带宽？硬件 + 算法 + 集成，三管齐下
想要突破『机器人』️的带宽天花板，不是单靠升级某一个部件就行，而是需要硬件优化、算法创新、系统集成的全方位配合，工程上的实操方法都在这了。
硬件优化：给『机器人』️换“强心脏、敏神经、硬骨架”
硬件是基础，核心是提升响应速度、感知精度和结构刚度：
执行器：选高响应伺服电机、直驱电机（消除减速器影响），谐波减速器比行星减速器更优（刚度高、间隙小）；
传感器：用高分辨率绝对值编码器、高固有频率低噪声力传感器，增加加速度传感器提供更多状态反馈；
结构：优化连杆截面提升弯曲刚度，用碳纤维等高刚度轻质材料，增加结构阻尼抑制谐振。
算法优化：给『机器人』️的“大脑” 升级，运算更快、决策更准
好的算法能让硬件性能发挥到极致，核心是前馈控制、状态观测器、自适应控制：
前馈控制：速度、加速度前馈减小跟踪误差，摩擦补偿前馈改善低速性能，模型前馈适配高速运动；
状态观测器：卡尔曼滤波器融合多传感器信息，扰动观测器估计外部力矩并补偿，提供高质量的速度、加速度信号；
自适应控制：增益调度根据工况自动调参数，模型参考自适应控制跟踪理想响应，神经网络辅助建模补偿非线性误差。
系统集成：让『机器人』️的“全身部件” 协同工作，无延迟
硬件和算法再好，部件之间配合不畅，还是会拖慢带宽，系统集成的核心是降低延迟、保证实时性：
控制器硬件：用多核实时处理器、FPGA 实现底层算法，EtherCAT 等高速总线减少通信延迟；
软件架构：合理分配任务优先级，优化代码减少抖动，用实时操作系统保证确定性；
系统辨识：通过频响测试辨识系统模型，用自动整定工具优化 PID 参数，建立负载 - 参数映射表实现自适应切换。
工程实战：控制带宽设计，别陷入“高带宽执念”
在实际工程应用中，控制带宽的设计从来不是“越高越好”，而是要结合应用需求、成本效益、可靠性三大因素，在多个目标之间寻求最优平衡，避免为了追求高带宽而付出不必要的代价。
先做应用需求分析：按需设计，不做无用功
先分析『机器人』️的任务轨迹频谱特性，确定所需的最低带宽；评估环境扰动的频率范围，设定抗扰带宽目标；再结合控制精度要求，找到带宽与噪声抑制的平衡点—— 比如简单的点位运动，就没必要设计高带宽，徒增成本。
做好成本效益评估：性价比才是王道
高带宽意味着高成本：直驱电机、高精度传感器的价格远高于普通部件，复杂控制算法会增加开发和维护难度。必须计算性能提升带来的收益，是否能覆盖成本投入，在性能和经济性之间找到最优解。
守住可靠性与鲁棒性：长期稳定比一时的快更重要
高带宽系统对参数变化和外部扰动更敏感，设计时必须保证充足的稳定性裕度，还要通过大量实验，验证『机器人』️在不同负载、不同环境、不同轨迹下的性能一致性—— 工业应用中，『机器人』️的长期稳定运行，远比一时的高响应速度更重要。
技术发展趋势：更高带宽、更鲁棒，『机器人』️越来越“聪明”
随着控制理论和硬件技术的不断进步，『机器人』️的控制带宽还在持续提升，未来的发展方向主要集中在三大方面：
硬件技术推动：高性能伺服驱动器集成先进算法，MEMS 传感器小型化、高采样率、低延迟，边缘计算平台让复杂算法能实时运行；
控制理论创新：基于学习的控制方法能自动优化参数，鲁棒控制技术增强对不确定性的适应能力，分布式控制架构支持模块化和可扩展性；
应用场景驱动：高速拾放、精密装配要求更高的位置带宽，人机协作、柔顺操作需要更高的力控制带宽，动态环境自主导航推动移动『机器人』️带宽提升。
七、结语：控制带宽，是『机器人』️性能的“综合体现”
控制带宽从来不是一个孤立的指标，它是『机器人』️执行器、传感器、控制算法、机械结构四大核心部件协同能力的综合体现，直接决定了『机器人』️的反应速度、稳定性和实际应用表现。
搞懂控制带宽的物理本质，掌握它的测试方法和优化策略，才能真正做好『机器人』️的设计、调试和性能优化。而在工程实践中，真正的高手从不会盲目追求高带宽，而是根据应用场景，在性能、稳定性、成本之间找到最优平衡—— 这，才是『机器人』️控制的核心精髓。
未来，随着技术的不断进步，更高带宽、更强鲁棒性的『机器人』️控制系统，必将支撑起更多复杂、高性能的应用场景，让『机器人』️在工业生产、人机协作、智能导航等领域发挥更大的作用！
