“明明标注得清清楚楚，为什么工艺端说看不懂，甚至质量审核直接给退回来了？”
你手里拿着一份参考自北美的ASME Y14.5图纸，熟练地画出了那个“一个位置度符号管两行公差”的复合位置度。看起来逻辑自洽、优雅高级，但在遵循ISO GPS标准的供应商眼里，这个标注就像是用德语去考雅思——语法全错。
一、 为什么“照搬”是行效不通的？
很多初学者甚至资深老手都会犯一个经验主义错误：认为既然ASME和ISO都是国际公认的标准，符号长得也差不多，那表达方式自然是可以“互换”的。
真相是：ISO GPS标准中压根就没有ASME意义上的“复合位置度”标注形式。
今天我们就结合复合位置度实例，聊聊ASME复合公差如何通过ISO的“组合公差”进行等效表达。
二、 ASME的“潜规则”：复合公差拆解
在ASME GD&T中，多行控制框共享一个几何公差特征符号的标注为复合公差，适用于需要加严控制形状或方向而不需加严控制位置的场合，仅适用于位置度⌖和轮廓度⌓。
首行公差框格称为成组定位公差PLTZF（Patten-Locating Tolerance Zone Framework），控制成组要素中各要素间相互位置关系，关联基准既定向又定位。
除首行之外的公差框格称为要素相关公差FRTZF（Feature-relating Tolerance Zone framework），控制成组要素中各要素间相互位置关系，关联基准仅定向不定位。
具体规则如下：
- 结构上，2≤行数≤4；
- 首行控制特征位置和/或方向，以下行仅控制要素尺寸、形状和/或方向以及相互关系；
- 下行公差值均要比上行公差值小；
- 每行基准（若有）必须重复上行基准，包括基准顺序和修饰符号；
- 每行必须分别检测。

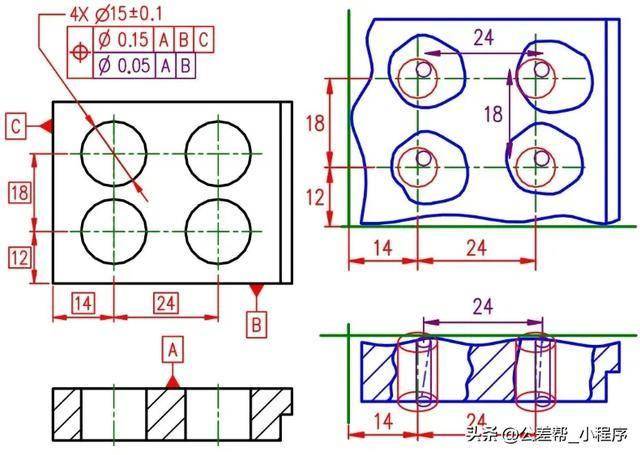

复合位置度案例：
第一行（PLTZF）：公差 0.15 | A | B | C。它定义了孔组整体相对于基准体系 A/B/C 的位置，确保零件能装进壳体。
第二行（FRTZF）：公差 0.05 | A | B。它的作用是“收紧”孔与孔之间的相对位置。
核心逻辑：
在ASME中，第二行基准B仅限制方向（Orientation），而不限制位置（Location）。这意味着这四个孔作为一个整体，可以在0.15mm的范围内上下浮动，但它们彼此之间的间距必须死死限制在0.05mm内。
三、 ISO标准：不玩“复合”，玩“堆叠”
必须明确一点：ISO GPS现行标准中不存在ASME意义上的“复合公差”标注形式。
注：在ISO GPS位置度过往标准ISO 5458:1998（GB/T 13319-2003）中也曾采用过复合位置度公差注法
如果你在ISO图纸上直接照搬ASME的画法，属于不规范标注。在ISO体系下，我们采用的是堆叠的几何公差控制框。
虽然看起来相似，但ISO为了实现ASME那样的“仅限方向”和“整体控制”效果，引入了几个关键的修正符号：
1. CZ (Combined Zone) —— 实现“整体感”
ISO默认遵循独立原则，如果不加修正，四个孔是各自独立的。通过在公差值后面增加CZ，ISO强制将四个孔的公差带作为一个“组合框架”来处理，这等效于ASME中的Pattern控制。
2. >< (Orientation constraint only) —— 关键转换

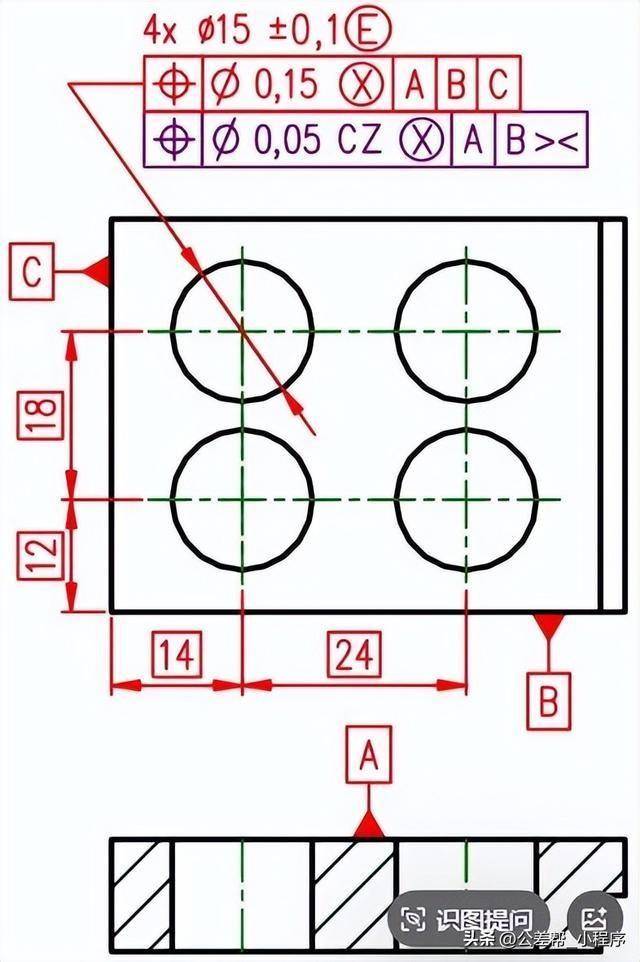

这是ISO等效ASME复合公差的“灵魂”。在图16中，第二行基准B后面跟着一个＞＜符号。
这个符号明确表示：基准B只提供方向约束，不提供位置约束。这完美复刻了ASME复合位置度第二行（FRTZF）中基准B只控指向、不控定位的特性。
3. 圈X符号 —— 被测要素的定义
在ISO标注中，公差框格前的圈X表示公差控制的是“最大内切圆柱的轴线”，这与ASME默认控制的包容体轴线的做法保持了一致。
四、 对比总结：两种语言，一个意思
我们对比两图：
- 标注形式：ASME是单个位置度符号跨两行；ISO是两个完整的位置度框格堆叠。
- 基准约束：ASME通过复合公差的层级规则自动过滤掉第二行的位置约束；ISO必须显式地标注＞＜符号来移除位置约束。
- 最终效果：如两者定义的公差带物理形状完全一致——即四个小的公差带（0.05mm）在一个大的公差带（0.15mm）内同步浮动。
如果你需要将ASME图纸转化为ISO图纸，请记住以下“公式”：
ASME 复合位置度第二行≈ISO 位置度+CZ符号+基准后的＞＜符号。
这种转换不仅是为了“格式正确”，更是为了确保零件在不同国家的车间里，能被正确地加工和测量。毕竟，标准的不同本质上是底层数学逻辑的不同。
下次出图前，先看一眼技术要求里的标准代号（ASME Y14.5 还是 ISO 1101）。 别让一个小小的符号，成为你被退单的理由。
