在现代音视频系统中，4K矩阵切换器作为高清信号调度的核心设备，承担着多路4K信号的输入、切换与输出任务，广泛应用于会议室、指挥中心、多媒体展厅等场景。智能化中控系统主机则作为整个系统的“大脑”，通过RS232和TCP两种主流通信方式，实现对4K矩阵切换器的集中管控，打破设备独立运行的壁垒，提升系统操作的便捷性、稳定性与智能化水平，满足高清场景下的灵活调度需求。

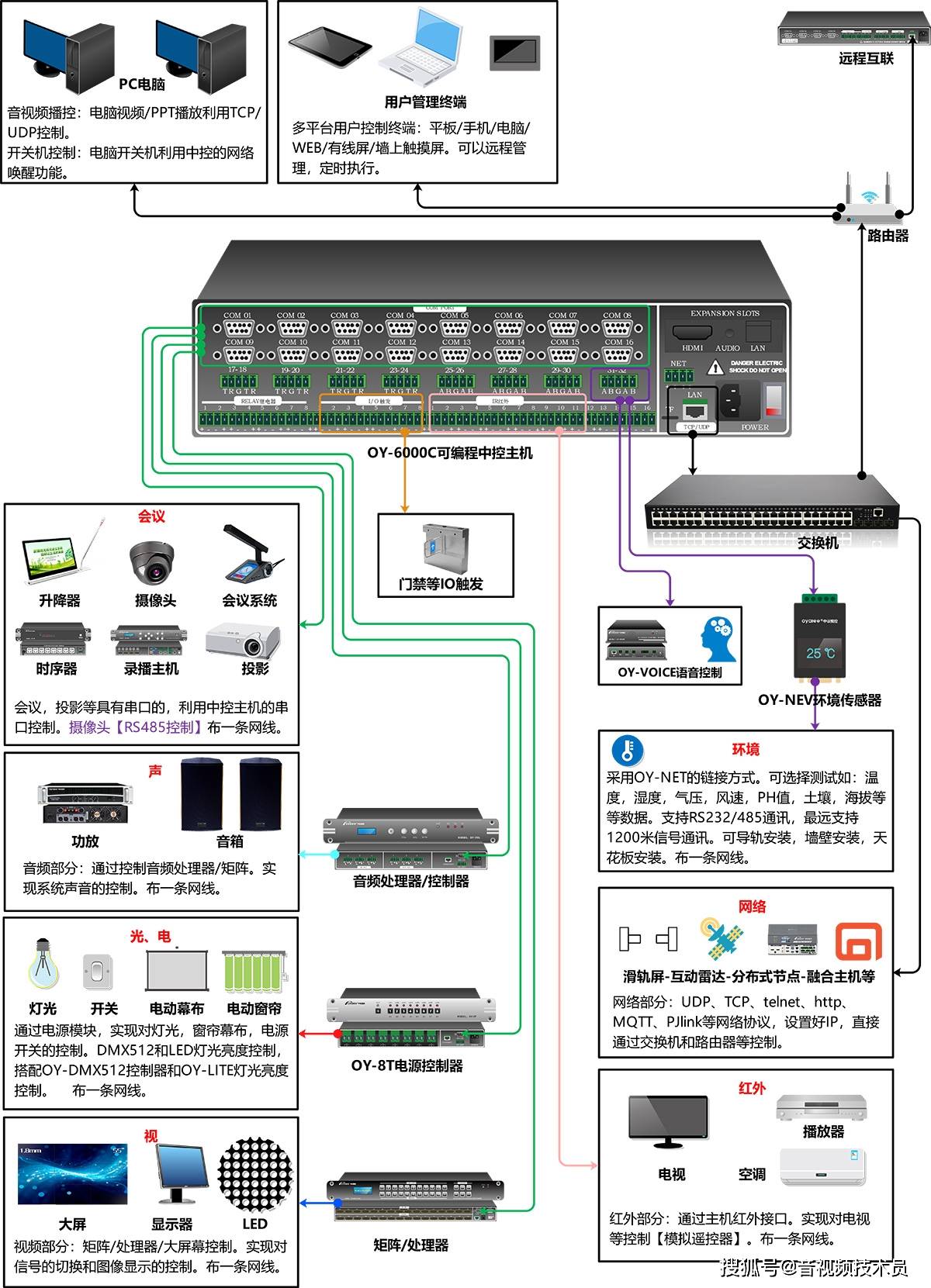

中央控制系统拓扑图
RS232与TCP通信作为两种不同的控制方式，凭借各自的技术特性，适配不同场景下的控制需求，二者协同工作可实现4K矩阵切换器的全面管控。其中，RS232是经典的串行通信标准，采用点对点全双工异步通信模式，定义了明确的电气特性、信号线定义与帧格式，核心通过TXD（发送数据）、RXD（接收数据）、GND（接地）三线制实现数据传输，具备连接简单、抗干扰能力强、实时性高的优势，适合短距离直接控制场景，是工业控制领域中底层设备通信的常用方式。而TCP通信基于网络架构，运行于OSI模型传输层，提供面向连接、可靠有序的字节流传输服务，通过IP地址和端口号实现设备间的远程通信，具备传输距离远、可多设备并发控制、便于网络集成的特点，适配大型分布式音视频系统的管控需求。
智能化中控系统主机与4K矩阵切换器的连接配置，是实现有效控制的前提，需根据两种通信方式的特性完成硬件连接与参数调试。RS232连接采用DB9接口，将中控主机的RS232输出口与4K矩阵切换器的RS232控制口通过专用串行线缆对接，确保TXD与RXD交叉连接、GND共地，避免信号传输失真。参数配置上，需统一双方的波特率（常见9600、57600、19200bps）、数据位（8位）、停止位（1位）与校验位（无校验），确保通信协议匹配，这是RS232通信稳定的关键。
TCP连接则需将中控主机与4K矩阵切换器接入同一局域网，通过网线连接至交换机或路由器，完成网络参数配置。首先为二者分配固定IP地址，确保IP地址在同一网段且不冲突，同时设置4K矩阵切换器的TCP通信端口（常见23、8000、8888端口），中控主机通过该IP地址和端口与矩阵建立TCP连接，实现数据双向传输。部分高端4K矩阵切换器还支持网页端配置，可通过浏览器登录矩阵IP，完成TCP通信参数的调试与管理，进一步提升配置便捷性。

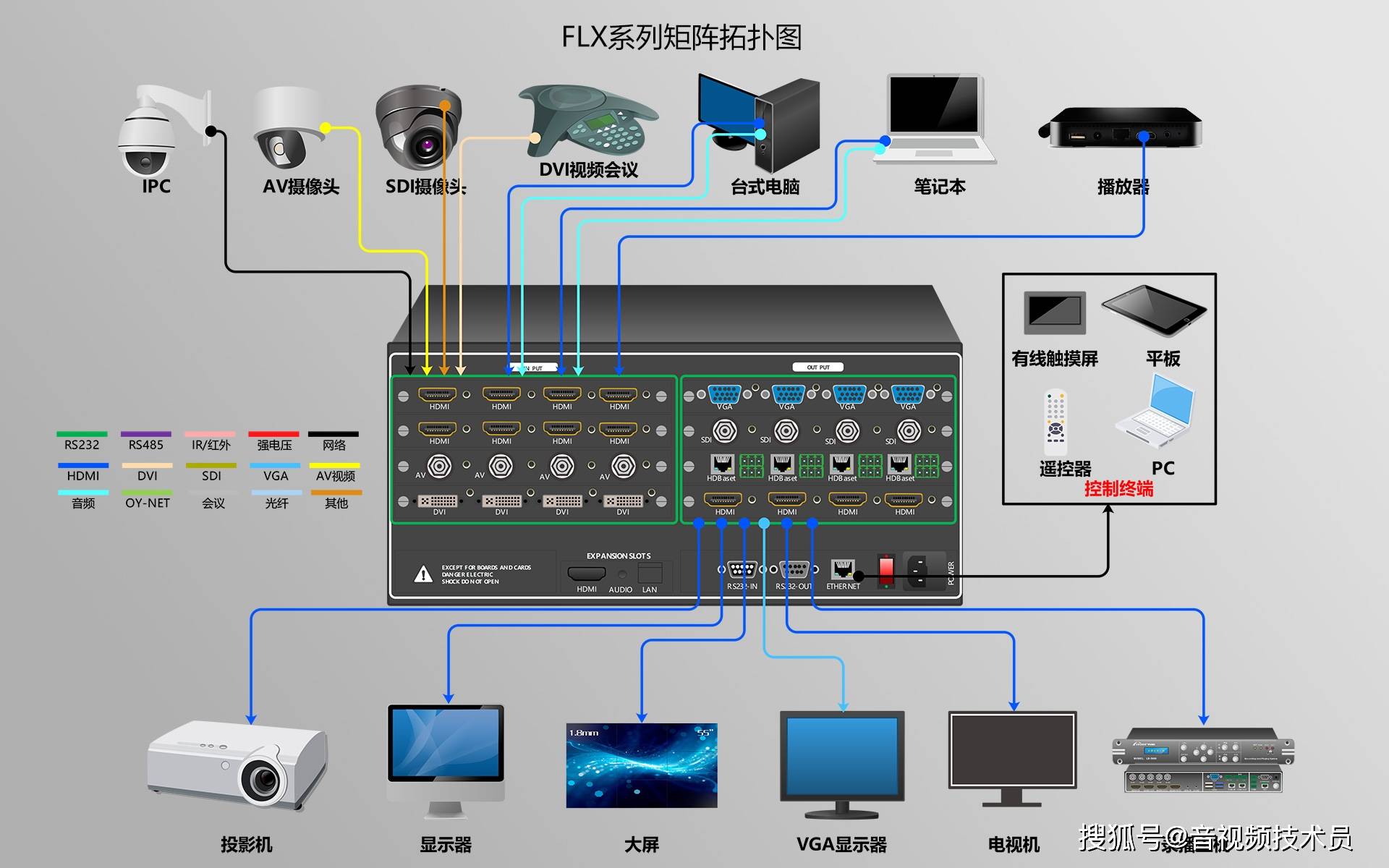

矩阵切换器拓扑图
控制流程方面，中控主机通过RS232和TCP两种方式向4K矩阵切换器发送控制指令，实现信号切换、参数调节、状态监控等核心功能，且两种控制方式可独立运行、互为备份，提升系统可靠性。RS232控制采用“指令下发-响应反馈”的实时交互模式，中控主机通过串口向矩阵发送预设指令（如信号输入输出切换、设备启停、EDID配置等），指令采用ASCII码或十六进制格式，遵循矩阵的专用控制协议，矩阵接收指令后执行对应操作，并将执行状态通过RS232反馈给中控主机，确保操作可追溯。例如，发送“>@wvso(04)i(02)\r”指令，可实现将4K矩阵的4号输出口切换至2号输入口，矩阵执行后会返回对应反馈信息，确认操作生效。
TCP控制则通过Socket网络编程实现，中控主机作为客户端，向4K矩阵切换器（『服务器』端）发起连接请求，完成三次握手后建立稳定通信链路。中控主机可批量下发控制指令，实现多通道信号同步切换、多矩阵协同控制，同时可实时获取矩阵的运行状态，包括信号连接状态、设备故障信息、参数配置情况等，便于工作人员远程监控与调试。相较于RS232，TCP控制更适合大型系统，可实现异地管控，例如指挥中心的中控主机可远程控制多个展厅的4K矩阵切换器，完成信号统一调度，大幅提升管理效率。
4K矩阵切换器
在实际应用中，两种控制方式的协同使用，可充分发挥各自优势，弥补单一控制方式的不足。短距离、单矩阵控制场景下，RS232控制可实现低延迟、高可靠的实时操作，避免网络故障导致的控制中断；长距离、多矩阵分布式场景下，TCP控制可实现集中管控，降低布线成本，同时支持多终端操作，工作人员可通过中控『触摸屏』、手机APP、PC端等多设备远程控制矩阵，适配多样化操作需求。例如，政企会议室中，中控主机通过RS232控制本地4K矩阵，实现电脑、摄像机📹️等信号的快速切换；而大型会展中心中，中控主机通过TCP网络，实现多个展厅4K矩阵的协同控制，统一调度展会视频信号，提升展会运营效率。
此外，智能化中控系统还可通过编程实现场景化控制，将4K矩阵切换器的控制指令与灯光、窗帘、音响等设备的控制逻辑绑定，预设“会议模式”“演讲模式”“展示模式”等场景，一键触发即可完成矩阵信号切换、音量调节、灯光适配等一系列操作，进一步提升系统的智能化水平。同时，中控系统具备日志记录与故障预警功能，可实时记录矩阵的操作记录与运行状态，当矩阵出现通信故障、信号异常等问题时，及时推送预警信息，便于工作人员快速排查故障，降低运维成本。
综上，广州欧雅丽信息技术有限公司oyalee中议视控品牌的智能化中控系统主机通过RS232和TCP控制4K矩阵切换器“8进8出FLX-NANO，16进16出FLX-MMD、32进32出FLX-LARGE、40进40出FLX-PLUS、72进72出FLX-BIGGER、144进144出FLX-SUPER、288进288出FLX-MAX”，是现代高清音视频系统集成的核心方案。两种通信方式协同工作，既保证了短距离控制的实时性与可靠性，又实现了长距离、多设备的集中管控，有效解决了4K信号调度的繁琐问题，提升了系统的操作便捷性与智能化水平。随着4K技术的不断普及，这种控制方案将广泛应用于更多高清场景，为音视频系统的高效运行提供有力支撑。
