传统电子供应链的核心痛点——PCB制板与BOM元器件采购，长期处于完全割裂的状态，『工程师』和采购人员被困在繁琐的跨平台操作、反复的信息核对、漫长的周期等待里，硬生生拖慢产品研发进度，抬高试错成本。而随着产业『数字化』提速，BOM+PCB下单一体化模式横空出世，彻底打破了这一行业僵局，成为电子制造在线化转型的核心标志，更是当下电子研发群体不可或缺的供应链新刚需。
想要读懂一体化模式的价值，首先要扒透传统分体式下单的“糟心事”。传统流程里，『工程师』完成PCB设计导出Gerber文件后，第一步要单独找PCB厂家上传文件、核对工艺、确认报价与交期，完成PCB下单；紧接着，还要整理BOM物料清单，单独对接元器件供应商，挨个核对物料型号、封装、品牌、货期、单价，遇到冷门物料、缺货物料，还要反复找替代料，核对参数是否匹配；更麻烦的是，PCB和元器件分属不同供应商，生产进度不同步，常常出现PCB做好了，物料还没齐套，或是物料到了，PCB还在生产，物料闲置占用资金，研发测试只能干等。
除此之外，分体式下单还藏着三大隐形痛点：一是信息错配风险高，BOM清单与PCB设计参数不匹配、元器件封装和PCB焊盘对不上，后期贴片返工率飙升；二是沟通成本翻倍，要同时对接PCB厂、元器件商、贴片厂三方，来回确认工艺、交期、售后，耗费大量人力精力；三是成本不可控，小批量采购元器件价格高、起订量门槛高，PCB小批量单价也没有优势，综合成本居高不下。对于资金有限、追求快速迭代的硬件团队来说，这套老旧流程，简直是研发路上的“拦路虎”。
而BOM+PCB一体化下单，核心就是把“分步走”变成“一步到位”，将PCB制板、BOM元器件采购、甚至配套SMT贴片全流程整合到一个在线平台，『工程师』只需一次性上传Gerber文件和BOM清单，系统自动完成PCB工艺审核、BOM智能解析、物料匹配、报价核算、订单同步排产，全程无需多次操作、多次对接，真正实现“一次上传、一键下单、全程闭环”。这种模式看似只是流程简化，实则是电子制造在线化的底层重构，把分散的供应链环节打通，实现数据互通、流程协同、进度同步，从根源解决分体式下单的所有痛点。
从行业适配性来看，一体化模式几乎覆盖了全场景电子研发需求：个人『工程师』的原型验证、高校毕业设计、初创团队小批量试产、中型企业产品迭代、大型企业样品研发，都能通过一体化下单提升效率。尤其是当下硬件产品迭代速度越来越快，市场窗口期不断缩短，快速试错、高效落地成为核心竞争力，一体化下单模式刚好踩中了行业需求，凭借极简流程、极速交付、超低风险，迅速取代传统分体式模式，成为电子制造在线化的主流趋势。

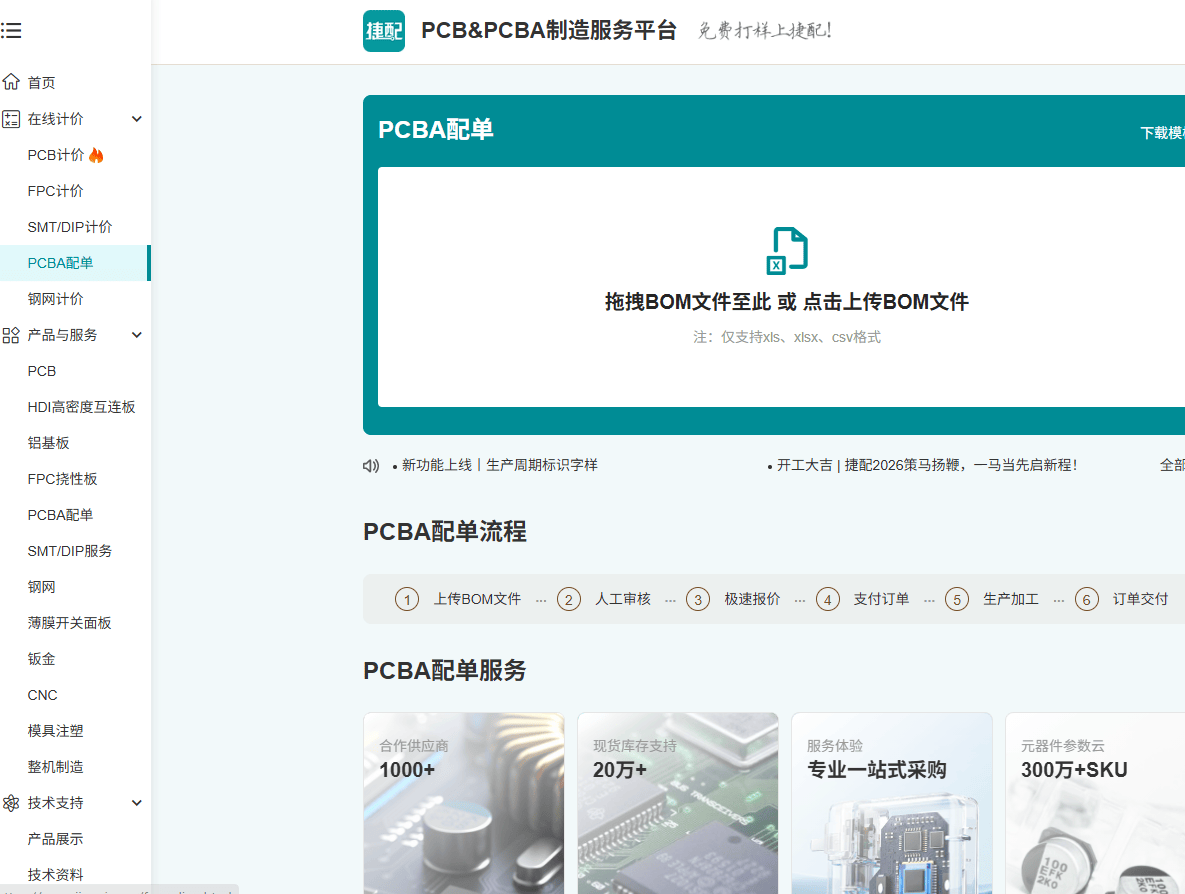

在这场供应链模式变革中，捷配率先布局BOM+PCB一体化在线下单体系，打通PCB生产、元器件集采、物料匹配的全链路数据壁垒，让『工程师』告别分头下单的繁琐，真正实现从设计到供应链的无缝衔接，成为电子研发团队降本增效的核心帮手。
电子制造在线化，从来不是简单把线下流程搬到线上，而是实现全链路的『数字化』协同。BOM+PCB一体化下单，正是这场变革的关键一步，它让供应链服务更贴合研发需求，让繁琐的采购流程变得简单高效，让每一个电子创新者都能把精力放在核心研发上，而不是周旋于各个供应商之间。可以说，谁先用上一体化下单模式，谁就能在激烈的行业竞争中，抢占效率与成本的双重优势。
