当前『新能源』行业规模化扩张，光伏、风电等领域智能化管控成为升级核心，尤其是光伏组件生产工序，对设备协同、数据实时传输要求极高。西门子S7-200 PLC因稳定性强、性价比高，广泛应用于光伏组件串焊、层压工序，但其仅配备PPI 9针DP口，无以太网接口，采用西门子专有PPI串口协议；S7-1200 PLC标配Profinet以太网接口，采用TCP/IP协议及优化S7协议，支持PUT/GET指令，适配『新能源』车间集中管控系统数据交互需求，两者协议异构无法直接互通，形成数据孤岛。同时，S7-200已连接进口西门子『触摸屏』（型号：6AV2124-0MC01-0AX0，SIMATIC HMI TP1200 Comfort）实现本地参数监控，该『触摸屏』支持PPI/PROFIBUS-DP接口，适配西门子全系PLC通讯，改造易中断通讯，影响生产线24小时连续运行；整体替换设备成本高，不符合降本增效需求，协议差异成为老旧设备智能化升级的核心阻碍。
二、项目概况某大型『新能源』光伏组件生产企业层压车间，1台西门子S7-200 PLC（无网口，仅PPI 9针DP口）负责层压工序的温度、压力参数采集及设备启停控制，已通过PPI口连接西门子6AV2124-0MC01-0AX0进口『触摸屏』实现本地操作监控。为搭建全车间集中管控体系，需将S7-200采集的生产数据实时上传至S7-1200 PLC，支撑MES系统数据分析与生产调度，要求通讯延迟≤10ms、不影响『触摸屏』正常使用，且适配车间强电磁、高粉尘环境。最终选用捷米特ETH-S7200-JM01 Plus直通型以太网模块，实现双向通讯，是『新能源』行业老旧PLC升级的经典应用，契合光伏生产智能化升级需求。
3.1 选型依据
核心选型标准：支持PPI与以太网双向协议转换，兼容S7-200/1200 PLC，适配西门子进口『触摸屏』，工业级品质（耐高低温、抗干扰），配置便捷，契合『新能源』生产连续性需求。捷米特ETH-S7200-JM01 Plus直通型内置专用PPI协议解析『芯片』，其DSUB9针母口可直接连接西门子『触摸屏』，实现PPI与TCP/IP双向转换，支持S7-1200 PUT/GET指令，替代西门子CP243-1功能，支持『触摸屏』与PLC并行通讯，不占用PLC编程口，投入成本仅为设备整体替换的1/10，无需停产改造，适配『新能源』车间高效生产需求。
3.2 部署方案
1. 硬件连接：模块PPI 9针母口对接S7-200 DP口，直接连接西门子6AV2124-0MC01-0AX0『触摸屏』，以太网口通过工业网线连接S7-1200以太网口，闭环通讯互不干扰；2. 位置部署：安装于S7-200旁控制柜，缩短线路减少信号损耗，适配车间高粉尘、强电磁环境；3. 软件调试：通过捷米特NetDevice工具设置IP与S7-1200同网段，配置PPI波特率（9.6Kbps~187.5Kbps自适应），1天内完成调试，不中断生产。

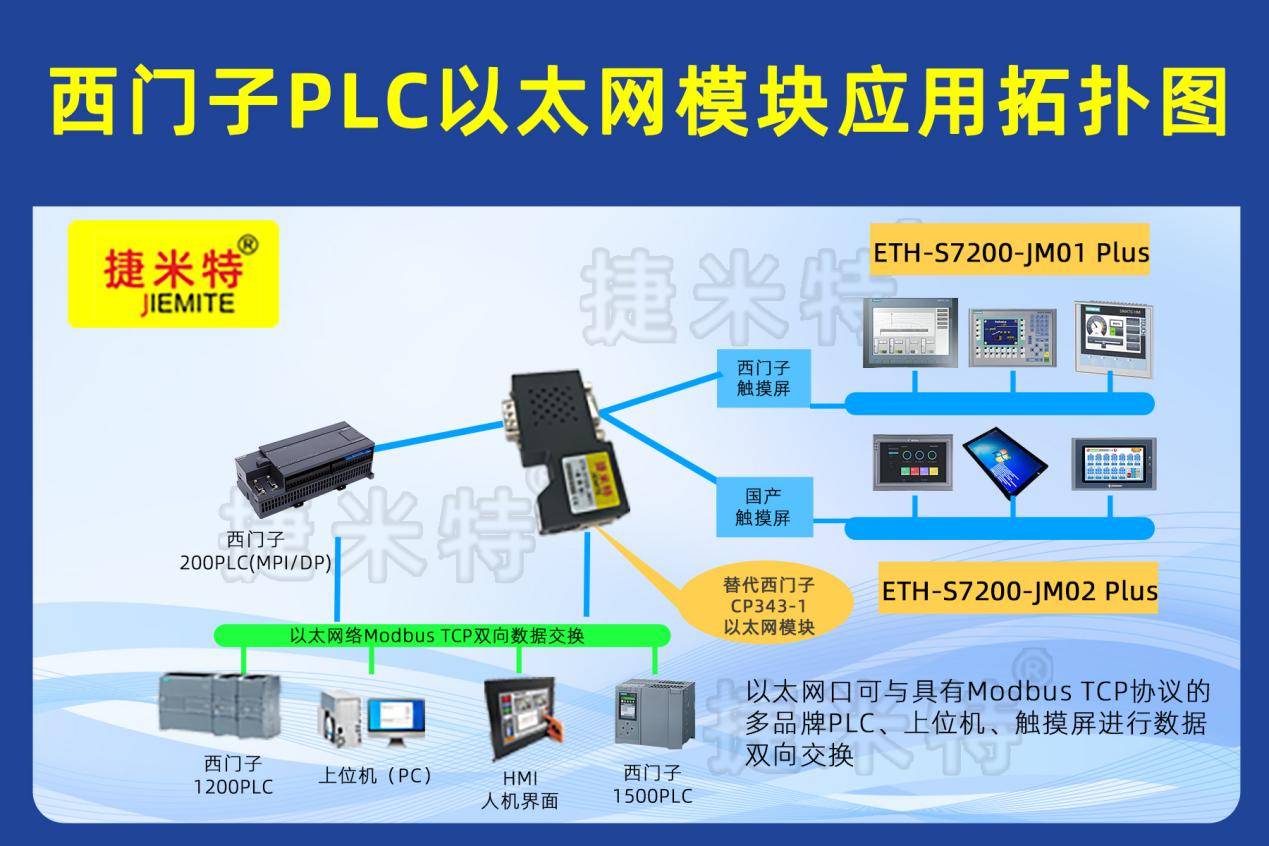

3.3 可视化结构拓扑图
4.1 技术架构设计

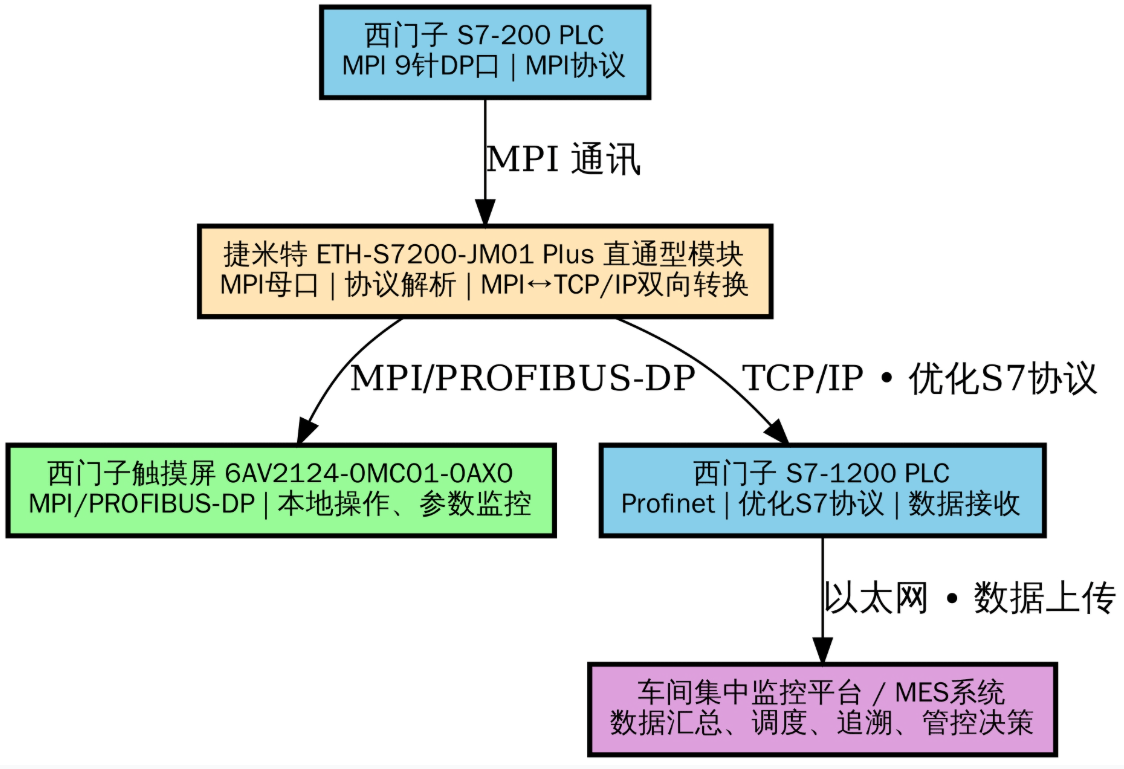

采用“底层现场设备-中间协议转换-上层集中管控”三层架构，贴合『新能源』行业智能化管控需求：底层为S7-200 PLC与西门子进口『触摸屏』，负责现场生产控制与本地操作；中间层为捷米特ETH-S7200-JM01 Plus网关模块，作为核心枢纽，完成PPI与TCP/IP双向透明转换，支持多主站并行通讯，保障数据实时传输；上层为S7-1200 PLC与监控平台，实现全车间生产数据统筹，契合『新能源』行业高效管控、降本增效需求。
4.2 硬件配置
1. 西门子S7-200 PLC（带PPI 9针DP口）1台；2. 西门子S7-1200 PLC（CPU 1214C，Profinet接口）1台；3. 捷米特ETH-S7200-JM01 Plus直通型模块1台；4. 西门子进口『触摸屏』（6AV2124-0MC01-0AX0）1台；5. 工业网线、PPI通讯线若干；6. 工业控制柜1台（含开关电源、接线端子，适配车间高粉尘环境）。
5.1 核心功能
内置工业级TCP/IP协议栈，支持PPI与以太网双向转换，实现S7-200与S7-1200数据双向传输，保障光伏生产参数精准同步；支持STEP7、WinCC等上位机，最多连接32台，适配车间多设备管控；作为Modbus从站，支持西门子『触摸屏』访问，无需额外编程；10/100M自适应以太网口，通讯延迟≤10ms，支持远程运维，无需外接电源，直接安装于PLC通讯口，安装便捷，适配『新能源』车间复杂环境。
5.2 产品优势（核心亮点）
1. 协议解析强：专用『芯片』穿透西门子PPI专有协议，兼容S7-1200优化S7协议，完美适配西门子进口『触摸屏』，破解『新能源』车间新旧设备通讯壁垒；2. 直通型优势：九针母口直接对接西门子『触摸屏』，不占用PLC编程口，支持多主站并行通讯，零中断改造，保障『新能源』生产连续性；3. 工业级品质：宽温-40℃~85℃，抗电磁干扰，IP30防护，适配『新能源』车间高粉尘、强干扰环境；4. 便捷高效：可视化配置，无需复杂编程，1天完成调试，不影响生产进度；5. 高性价比：成本仅为设备替换的1/10，低成本实现老旧设备升级，契合『新能源』企业降本增效需求。

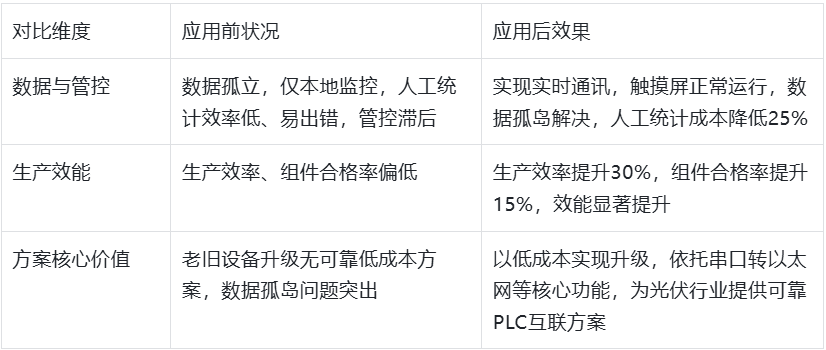

六、经典应用案例某大型『新能源』光伏企业6条组件层压生产线，均配备S7-200 PLC（仅PPI接口）及西门子6AV2124-0MC01-0AX0进口『触摸屏』，需接入S7-1200搭建集中管控体系，且不中断生产。采用6套捷米特ETH-S7200-JM01 Plus直通型模块部署，实现双向通讯，运行至今无故障，成功搭建集中管控平台，生产效率提升32%，人工成本降低28%，成为『新能源』行业老旧PLC升级的经典应用。
结合『新能源』行业智能化升级趋势，工业以太网网关呈现五大方向：1. AI集成，结合西门子工业基础模型，实现故障提前预警，保障光伏生产稳定；2. 多协议融合，适配『新能源』车间多品牌设备，提升场景适配性；3. 5G+TSN融合，拓展无线🛜部署，适配光伏车间布线需求；4. 零信任安全，强化数据加密，保障生产数据安全；5. 绿色节能，适配『新能源』行业低碳生产需求。捷米特将持续迭代产品，贴合『新能源』行业高效管控需求。
九、总结本方案针对『新能源』行业S7-200与S7-1200 PLC协议不兼容的核心痛点，采用捷米特ETH-S7200-JM01 Plus直通型模块，通过串口转以太网、以太网转换器、以太网桥接器功能，实现PPI与TCP/IP双向转换，不影响西门子6AV2124-0MC01-0AX0进口『触摸屏』通讯，以低成本完成老旧设备升级。方案有效破解数据孤岛，提升生产效率、降低成本，彰显产品优势与价值，为『新能源』及各类工业场景老旧PLC以太网升级提供可靠、可复制的解决方案，助力行业智能化发展。
