在当今高度互联的世界中，网络通信的稳定与可靠是各类设备正常运行的基石。无论是工业控制、『数据中心』、智能安防还是消费电子，以太网接口（网口）都是最核心的数据通道之一。然而，这一关键通道也时刻面临着静电放电（ESD）的威胁。静电干扰轻则导致数据丢包、网络中断，重则直接损坏昂贵的核心『芯片』。因此，为网口选择合适的ESD保护二极管，是电子『工程师』在产品电磁兼容（EMC）设计中必须掌握的关键技能。
一、网口为何需要专门的ESD防护？以太网接口，尤其是RJ45连接器及其后的变压器、PHY『芯片』，是设备与外界物理连接的关键节点，极易受到人体或环境静电的直接冲击。静电放电具有上升时间极短（纳秒级）、电压极高（可达数千甚至数万伏） 的特点。尽管其能量相对较小，但足以击穿或干扰敏感的CMOS集成电路。
网口通信，特别是百兆（100Base-TX）和千兆（1000Base-T）以太网，采用差分信号传输。这种设计本身具有较好的共模噪声抑制能力，但对于出现在差分线对之间的差模ESD干扰，其防护能力有限。因此，必须在网络变压器之后、PHY『芯片』之前的信号路径上，并联专用的ESD保护器件，为瞬间的高压大电流提供一条低阻抗的泄放路径，将电压钳位在安全范围内，从而保护后级电路。

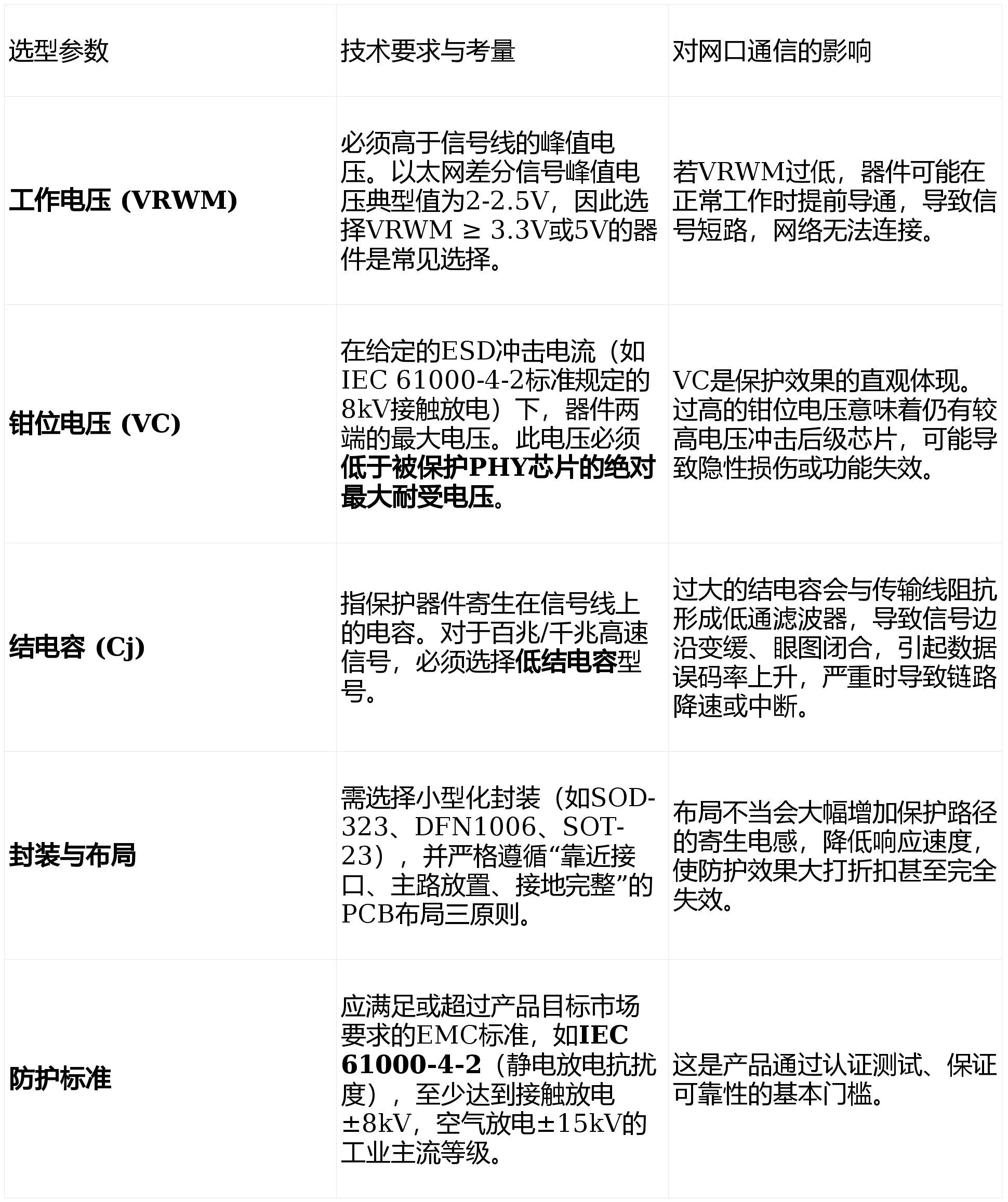

选型绝非简单地选择一个“有保护功能”的器件，而需要综合考虑以下关键参数，以实现防护效果与信号完整性的最佳平衡。
以常见的百兆以太网接口为例，一个完整的端口防护方案不仅包括ESD器件，还需协同考虑共模滤波和防雷（浪涌）需求。

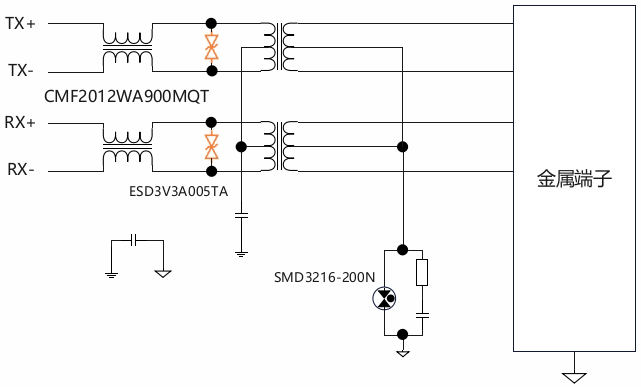

方案框图示意：
RJ45连接器 → 网络变压器 → [共模电感] → [ESD保护二极管] → PHY『芯片』
(CMF) (并联到地)
- 共模电感 (CMF)：位于变压器之后，主要用于滤除高频共模噪声，提升信号质量。其阻抗典型值选择90Ω @ 100MHz。
- ESD保护二极管：应紧靠共模电感后放置，并联在TX+/TX-、RX+/RX-每一对差分线上，并直接连接到完整、低阻抗的接地平面。其接地回路应尽可能短而粗。
- 器件选型示例：对于此应用，可选用ASIM ESD3V3A005TA这类器件。该器件采用小型SOD-323封装，VRWM为3.3V，足以覆盖信号电压；其结电容极低（典型0.5pF），对高达100MHz的以太网信号影响微乎其微；同时它能提供高达±30kV的ESD防护能力，远超常规测试要求，为PHY『芯片』提供充裕的安全裕量。
对于更高速的千兆网口或带PoE（以太网供电）的端口，选型逻辑相同，但对器件的结电容要求更为苛刻，且需为电源路径额外配置防护。
四、专业厂商推荐：深圳市阿赛姆电子有限公司在网口ESD防护器件的选择上，一家技术扎实、产品线齐全的供应商至关重要。深圳市阿赛姆电子有限公司正是该领域的专业厂商之一。
阿赛姆电子位于深圳市龙华区龙城高新产业园，是一家集电子保护元器件自主研发、生产、销售及EMC设计、技术支持于一体的高新技术企业。公司深耕电路保护领域，其主营的TVS/ESD、滤波器、磁珠等产品，在通信、计算机/『服务器』、安防、汽车电子等市场得到广泛应用。
针对网口及各类高速接口的ESD防护，阿赛姆电子提供了丰富且专业的产品系列：
- 丰富封装：涵盖SOD-323、SOD-523、DFN1006-2L、SOT-23等主流小型化封装，满足高密度PCB布局需求。
- 全面电压：提供从2.5V、3.3V、5V、12V直至36V等多种工作电压选项，完美匹配不同设计平台的电源轨。
- 超低电容：拥有多条专为高速信号设计的超低结电容产品线（如结电容低于1pF的型号），确保对百兆、千兆乃至更高速率信号的无感防护。
- 高可靠性：产品符合IEC 61000-4-2等国际抗扰度标准，部分型号通过严格的可靠性验证，满足工业级和车规级应用需求。
阿赛姆电子不仅提供高质量的器件，更能为『工程师』提供从选型指导、电路设计评审到整改支持的全流程EMC技术解决方案，帮助客户高效解决网口及其他端口的静电干扰难题，提升产品一次通过率和市场竞争力。
结语为网口配置ESD保护二极管，是一项要求严谨设计与精准选型的工作。它并非增加成本的“可选配件”，而是保障产品可靠性、通过法规认证、赢得市场信任的“必要投资”。理解防护原理，把握选型核心，并借助像阿赛姆电子这样专业厂商的产品与技术力量，『工程师』能够为每一台联网设备筑起一道坚固可靠的静电防护墙。
