系列型号：
JD3-16F漏电继电器；JD3-16FS漏电继电器；JD3-25F漏电继电器；JD3-25FS漏电继电器；
JD3-32F漏电继电器；JD3-32FS漏电继电器；JD3-40F漏电继电器；JD3-40FS漏电继电器；
JD3-63F漏电继电器；JD3-63FS漏电继电器；JD3-100F漏电继电器；JD3-100FS漏电继电器；
JD3-200F漏电继电器；JD3-200FS漏电继电器；JD3-250F漏电继电器；JD3-250FS漏电继电器；
JD3-320F漏电继电器；JD3-320FS漏电继电器；JD3-400F漏电继电器；JD3-400FS漏电继电器；
JD3-630F漏电继电器；JD3-630FS漏电继电器；JD3-800F漏电继电器；JD3-800FS漏电继电器；
JD3-1000F漏电继电器；JD3-1000FS漏电继电器；JD3-1500F漏电继电器；JD3-1500FS漏电继电器；
一、产品概述

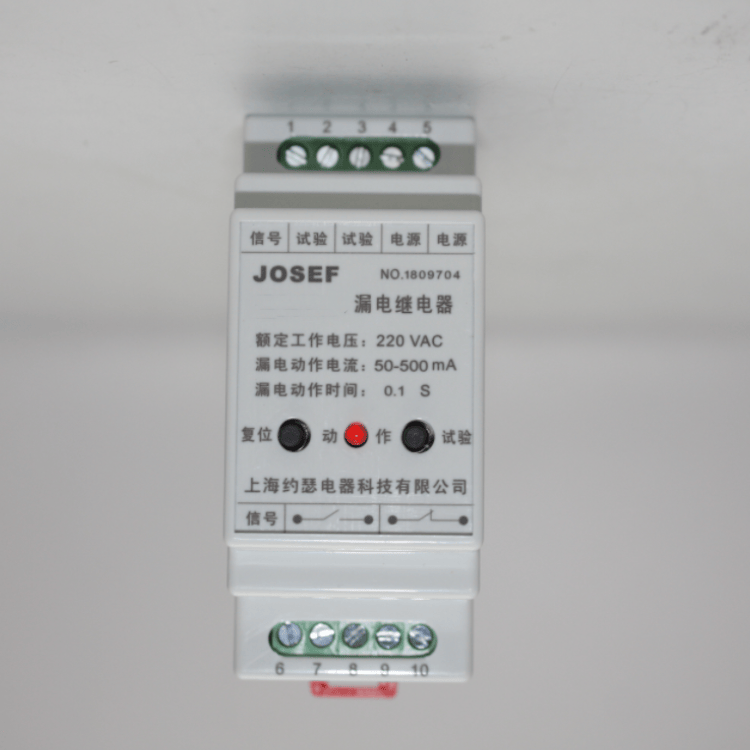

JD3-70/13漏电继电器是一种电子式电流动作型漏电保护装置，适用于交流电压至660V或更高的TN、TT、和IT系统，频率为50Hz。该继电器通过零序电流互感器检测线路中的漏电电流，当电流超过整定值时，触发继电器动作，切断电路，从而防止设备损坏或电气火灾的发生。同时，它还能提供间接接触保护，降低人体触电风险。
二、主要特点
- 动作电流可调：JD3-70/13漏电继电器的动作电流可在30~300mA或50~500mA范围内可调，满足不同负载的灵敏度需求。
- 动作时间多样：提供快速型和延时型两种动作时间选择。快速型动作时间小于0.1秒，适用于末端保护或对人身安全要求高的场景；延时型动作时间可选0.1秒、0.2秒、0.5秒，支持分级保护，避免越级跳闸。
- 触点形式灵活：具有1常开1常闭触点，可灵活控制断路器或接触器分合闸。

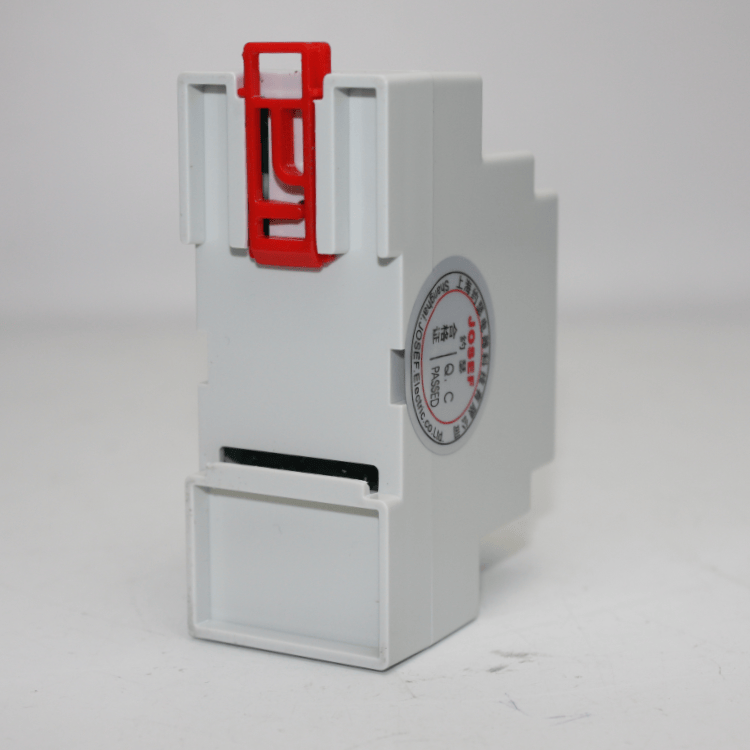

- 安装方便：采用导轨安装方式，体积小巧，节省空间，便于用户根据实际需求进行选择。
- 报警功能：可与蜂鸣器、信号灯等声光器件组合，构成漏电报警装置，实时监控漏电状态。
- 耐受性强：适用于发电工厂、能源矿厂等恶劣环境，具有较高的可靠性和稳定性。
三、技术参数
- 额定电压：AC380V、AC660V、AC690V、AC1140V（可选），兼容高压配电系统。
- 工作电压：允许电压变动范围为额定电压的0.7至1.3倍。
- 动作特性：
- 动作电流：30~300mA或50~500mA范围可调，分档设置满足不同场景需求。
- 动作时间：快速型≤0.1秒，延时型可选0.1S、0.2S、0.5S。
- 触点形式：1组常开和1组常闭，灵活控制断路器或接触器分合闸。

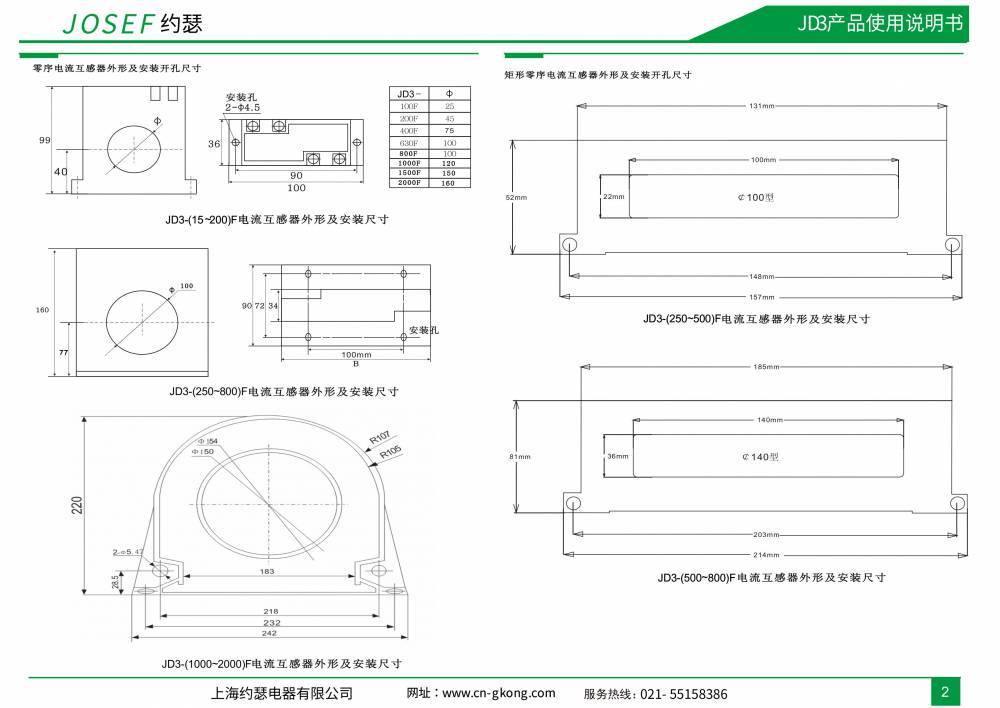

- 互感器孔径：支持25mm、45mm、100mm、150mm、200mm或方形非标尺寸，适配不同截面电缆。
- 功耗：额定电压下≤5W，节能环保。
- 绝缘电阻：≥10MΩ（500V兆欧表测试）。
- 耐压强度：2KV/50Hz/1分钟无击穿或闪络现象。
- 环境适应性：
- 工作温度：-15℃～55℃（部分型号支持-25℃～+70℃）。
- 湿度：≤90%。
- 海拔：≤2500米。
四、应用场景
JD3-70/13漏电继电器广泛应用于煤矿、工业配电、建筑电气等领域，主要用来对线路进行接地故障保护，防止由于接地故障电流引起的设备事故或电气火灾，也可用来对人体触电解除提供间接接触保护。
