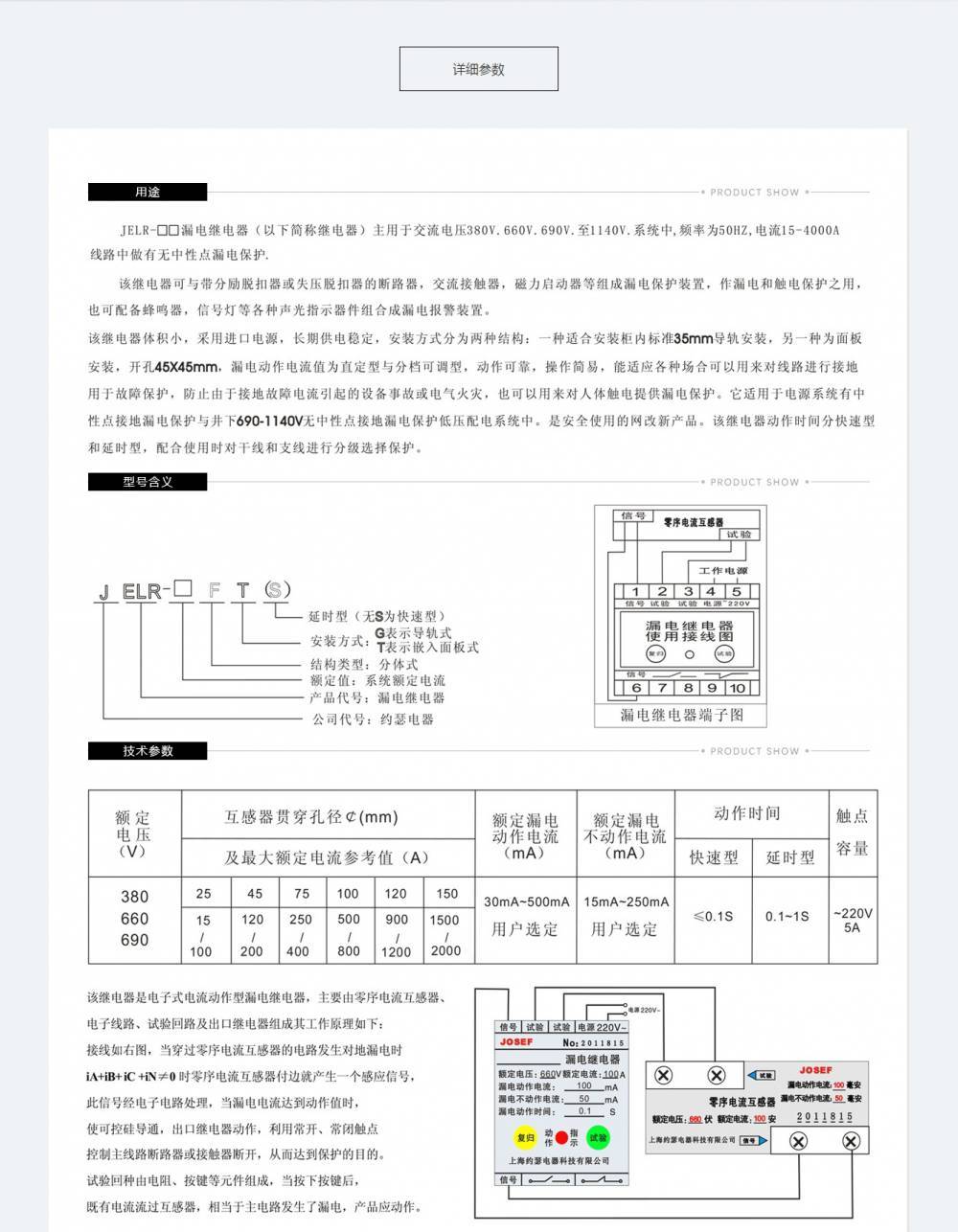

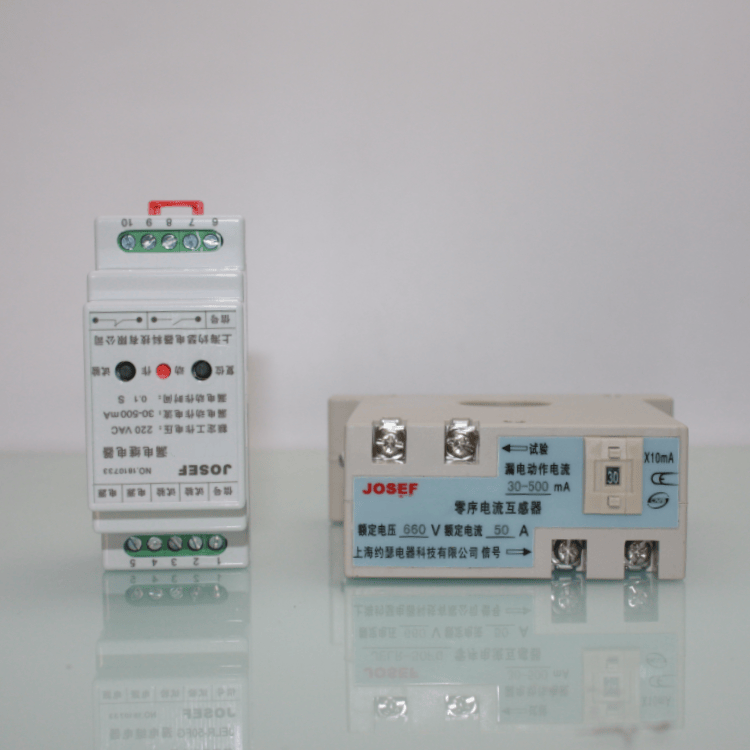

系列型号：
JELR-15FG漏电继电器；JELR-25FG漏电继电器；
JELR-32FG漏电继电器；JELR-63FG漏电继电器；
JELR-100FG漏电继电器;JELR-120FG漏电继电器；
JELR-160FG漏电继电器；JELR-200FG漏电继电器;
JELR-250FG漏电继电器;JELR-320FG漏电继电器;
JELR-400FG漏电继电器;JELR-630FG漏电继电器;
JELR-800FG漏电继电器;JELR-1000FG漏电继电器;
JELR-1500FG漏电继电器;JELR-2000FG漏电继电器;
一、核心功能

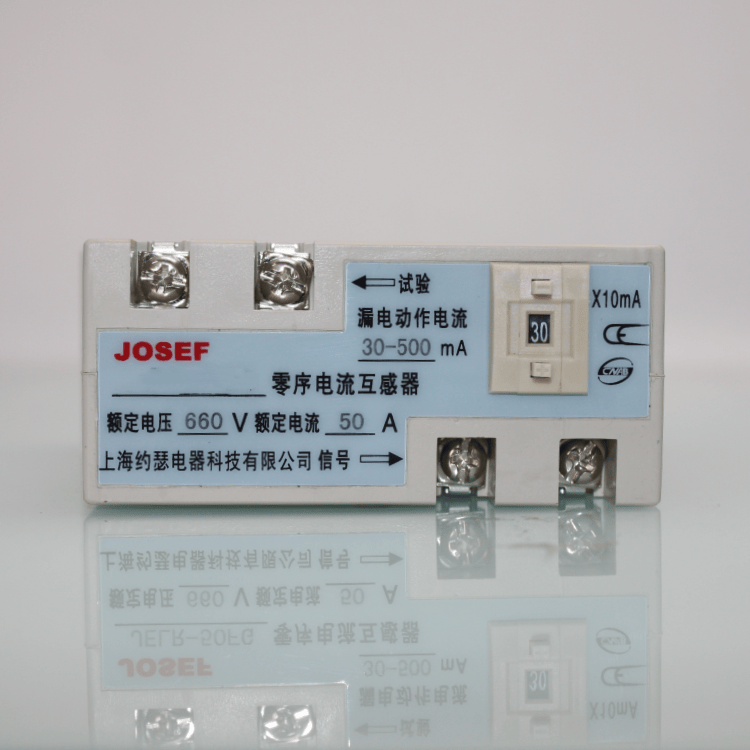

- 漏电保护：通过零序电流互感器检测漏电电流，当电流超过设定值（30~500mA可调）时，触发继电器动作，切断电路，防止设备损坏或电气火灾。
- 触电防护：提供间接接触保护，降低人体触电风险。
- 分级保护：支持快速型（动作时间≤0.1秒）和延时型（动作时间0.1~1秒）动作时间，可与下级保护装置配合，避免越级跳闸，适用于干线和支线的分级保护。
- 报警功能：可与蜂鸣器、信号灯等声光器件组合，构成漏电报警装置，实时监控漏电状态。
二、技术特点
- 动作电流可调：漏电动作电流值在30~500mA范围内可调，适应不同线路和负载条件。
- 工作电压范围广：支持AC220V/AC380V工作电压，覆盖常见低压配电系统。
- 安装方式多样：支持柜内导轨安装或面板嵌入式安装，适配不同配电柜设计。
- 高可靠性：采用进口『芯片』，抗干扰能力强，适应复杂电磁环境。
- 长寿命设计：机械寿命达1000次，电气寿命6000次，减少维护成本。
- 低功耗：额定电压下功耗≤5W，节能环保。
- 高绝缘性能：绝缘电阻≥10MΩ（500V兆欧表测试），绝缘耐压2kV（有效值）50Hz，历时1分钟无击穿或闪络现象。
三、应用场景
- 电力系统：用于交流电压至690V、频率为50Hz、电流至1500A及以下的漏电继电器中性点接地电路中，提供漏电和触电保护。
- 工业自动化：在工业自动化控制系统中，与断路器、交流接触器、磁力启动器等组成漏电保护装置，防止设备因漏电而损坏。
- 特殊环境控制：适用于电源系统有中性点接地漏电保护与井下690-1140V无中性点接地漏电保护低压配电系统，保障设备在恶劣环境下的安全运行。
- 其他场合：如石油化工、矿山工厂、城建交通、水利水电等领域，提供可靠的漏电保护。
四、安装与使用

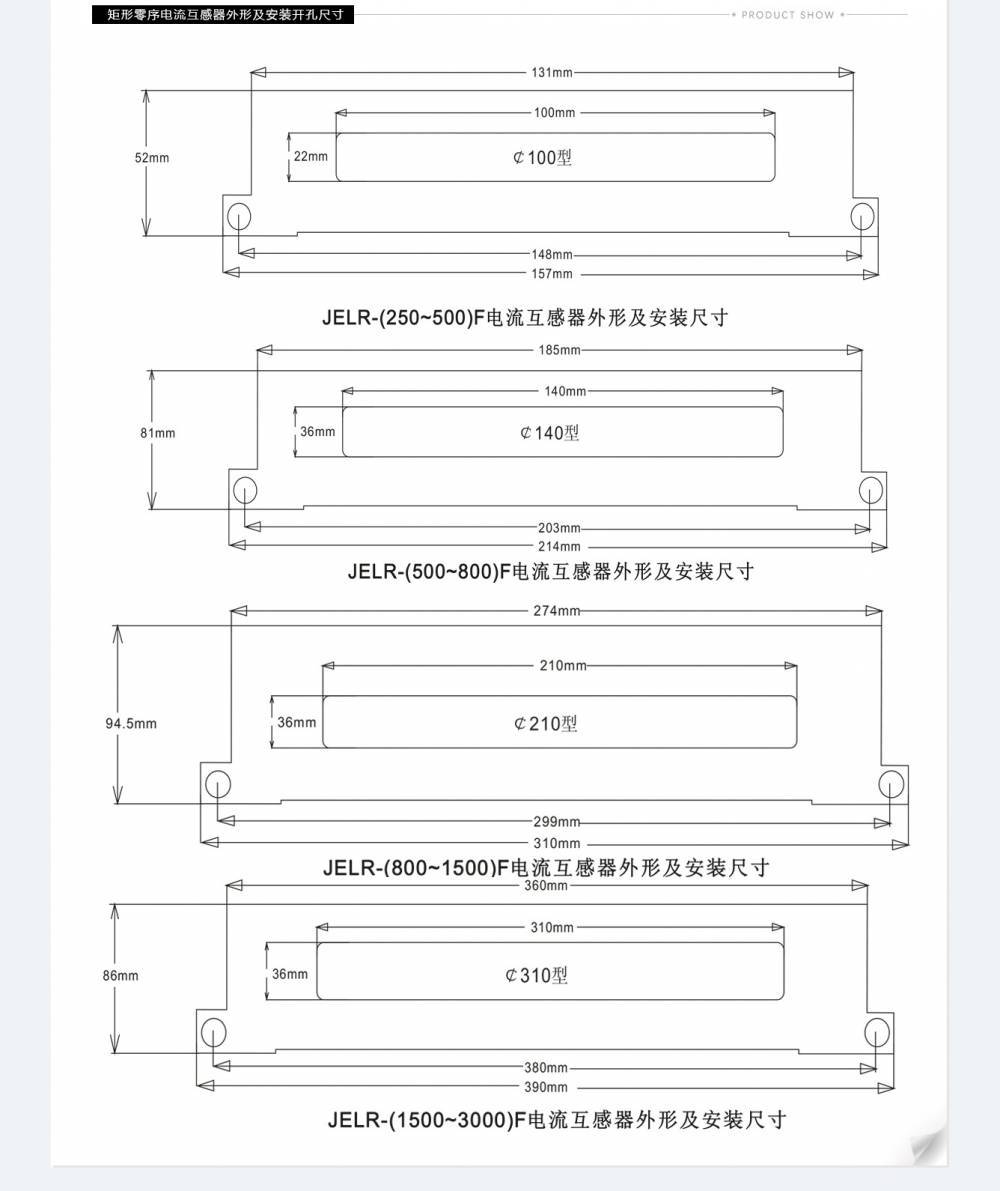

- 安装方式：支持柜内导轨安装或面板嵌入式安装，体积小巧，节省空间。
- 接线方式：采用欧式接线端子，接线简单可靠。
- 试验回路：内置试验按钮，模拟漏电场景以验证继电器功能，确保设备可靠性。
- 使用注意事项：
- 在使用前应检查继电器有无在运输中产生的损坏。
- 定期进行试验按钮测试，确保漏电保护性能正常。
- 避免在继电器周围存在强磁场或腐蚀性气体等恶劣环境。
