在通信线路的日常维护与故障排查中,误码率是衡量线路质量的核心指标。无论是2M(E1)数字通道,还是N×64k数据链路,快速准确地定位误码与告警,是保障通信畅通的关键。鼎讯信通推出 “FM-200A 2M误码仪” ,集E1线路测试、数据接口测试、误码分析、直方图统计于一身,支持G.821/G.826/M.2100等国际标准。全中文菜单、彩色大屏、轻巧便携,可广泛应用于电信、移动、铁路、电力、军队等通信系统的现场维护与工程验收。

全能测试,一机多能
FM-200A可方便完成对2M系统、N×64k信道传输参数的测量,支持:
E1/G.703线路:误码测试、帧结构分析、抖动容限测试
数据接口:V.35、V.24/RS232、RS449、RS530、X.21等
测试标准:符合G.821、G.826、M.2100等国际标准
全中文菜单,彩色大屏
配备高清晰度宽视角TFT彩色液晶显示,全中文菜单引导,操作直观简单。支持多任务工作,可以边测试边翻阅以前的记录,现场工作效率倍增。
智能存储,掉电记忆
支持测试设置存储和测试结果存储功能,掉电后数据不丢失。可定时开启、关闭测试,方便无人值守场景下的长期监测。
告警/误码直方图分析
内置告警和误码直方图分析功能,直观呈现线路质量变化趋势,帮助快速定位间歇性故障和突发误码。
多图案测试,误码可插
支持2E6-1、2E9-1、2E11-1、2E15-1、2E20-1、2E23-1及人工码等多种测试图案。误码插入功能(无、单个、比例10⁻¹~10⁻⁷)可用于系统可靠性验证。
超长续航,轻巧便携
内置1400mAh锂聚合物电池,连续工作时间大于6小时,充电时间小于2小时。整机重量仅255克,尺寸150×95×42mm,可轻松放入口袋或工具包,适合外场频繁移动测试。
关键参数速览
E1接口测试
信号输入速率:2048kbit/s ±100ppm(G.703要求±50ppm)
信号编码:HDB3、AMI
输入抖动容限:10UI 20Hz~2.4Hz;0.5UI 18~100Hz
输入阻抗:非平衡75Ω/平衡120Ω终接;桥接/监测模式可选
信号结构:非帧结构;PCM30/31/30CRC/31CRC帧结构(符合G.704)
数据接口测试
支持V.35、V.24/RS232、RS449、RS530、X.21等接口
测试图案
伪随机码:2E6-1、2E9-1、2E11-1、2E15-1、2E20-1、2E23-1
人工码:可编程设置
误码插入
无、单个、比例10⁻¹~10⁻⁷

一般参数
电源:AC 220V适配器 / DC 7.2V锂电池
电池续航:>6小时
充电时间:<2小时
尺寸:150×95×42mm
重量:约255克
操作温度:0~40℃
储藏温度:-30~+70℃
湿度:5%~90%非凝结

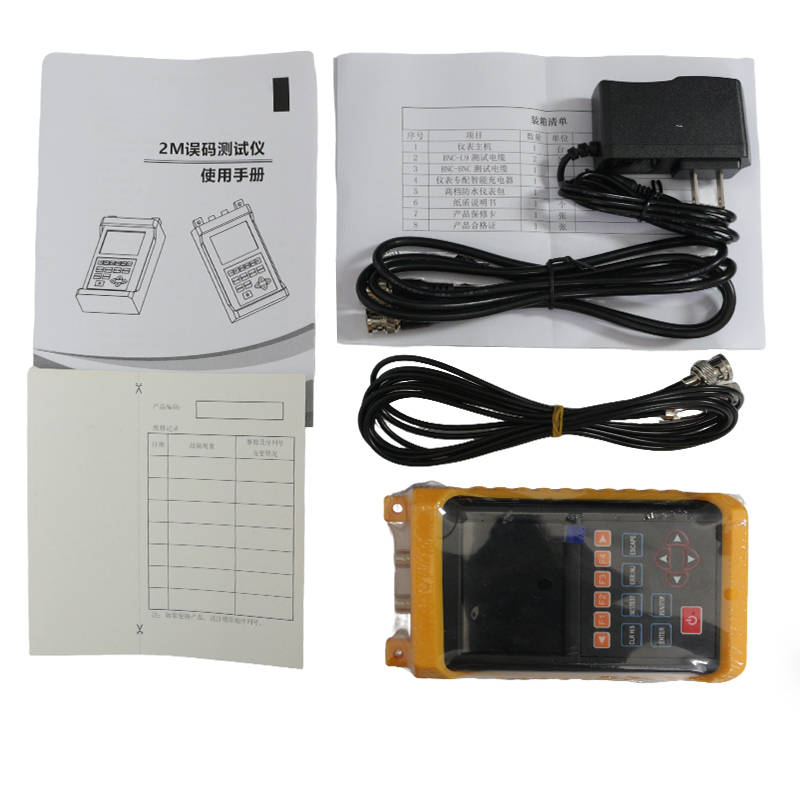

产品配置
主机、便携包、电源适配器、合格证、保修卡、检测报告(以产品发货为准)
总结
从电信机房到野战通信节点,从2M数字通道到V.35数据链路,鼎讯FM-200A 2M误码仪 以全中文界面、多接口支持、国际标准兼容和超轻便携的卓越性能,成为通信线路现场维护与故障分析的理想工具。鼎讯信通始终坚持国产自主创新,为通信网络质量保驾护航。
