系列型号：
JELR-15FG漏电继电器；JELR-25FG漏电继电器；
JELR-32FG漏电继电器；JELR-63FG漏电继电器；
JELR-100FG漏电继电器;JELR-120FG漏电继电器；
JELR-160FG漏电继电器；JELR-200FG漏电继电器;
JELR-250FG漏电继电器;JELR-320FG漏电继电器;
JELR-400FG漏电继电器;JELR-630FG漏电继电器;
JELR-800FG漏电继电器;JELR-1000FG漏电继电器;
JELR-1500FG漏电继电器;JELR-2000FG漏电继电器;
一、核心功能

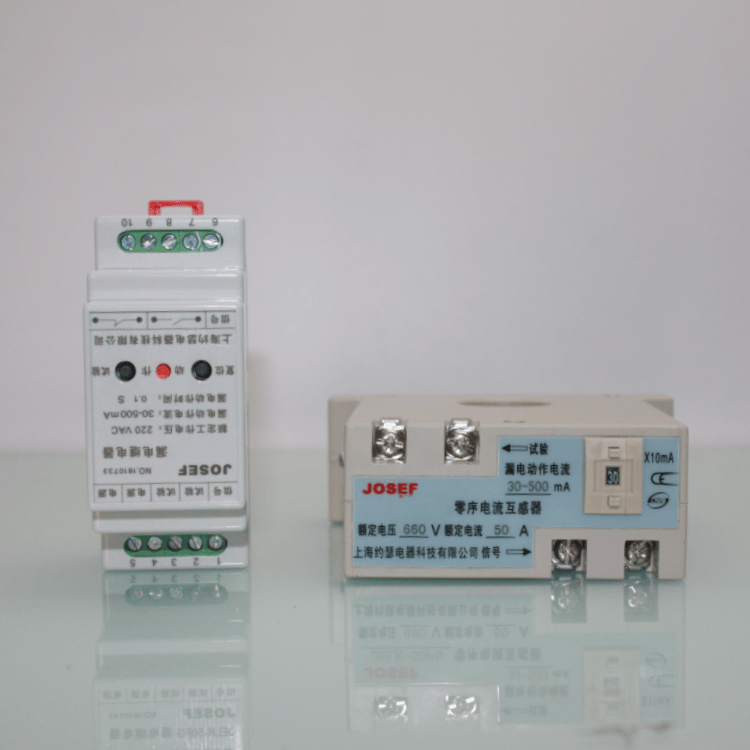

- 漏电检测与保护：通过零序电流互感器实时监测电路中的漏电电流，当电流超过设定值时，迅速切断电路，防止触电事故或电气火灾。
- 人身触电保护：在人体接触带电体时，快速切断电源，降低触电风险。
- 设备漏电保护：防止因设备绝缘损坏导致的漏电故障，保护设备安全。
- 分级保护：支持动作时间分为快速型和延时型，可与下一级的快速动作型漏电保护器配合使用，以达到漏电分级保护的目的，避免越级跳闸。
二、技术参数
- 额定电压：通常支持AC220V或AC380V，适配常见工业和民用电压等级。
- 漏电动作电流：可调范围一般为30mA~500mA，用户可根据实际需求设定动作阈值。
- 动作时间：
- 快速型：动作时间小于0.1秒，适用于对人身安全要求极高的场合。
- 延时型：动作时间可选0.1秒、0.2秒或0.5秒，适用于需要避免瞬时干扰的场合。

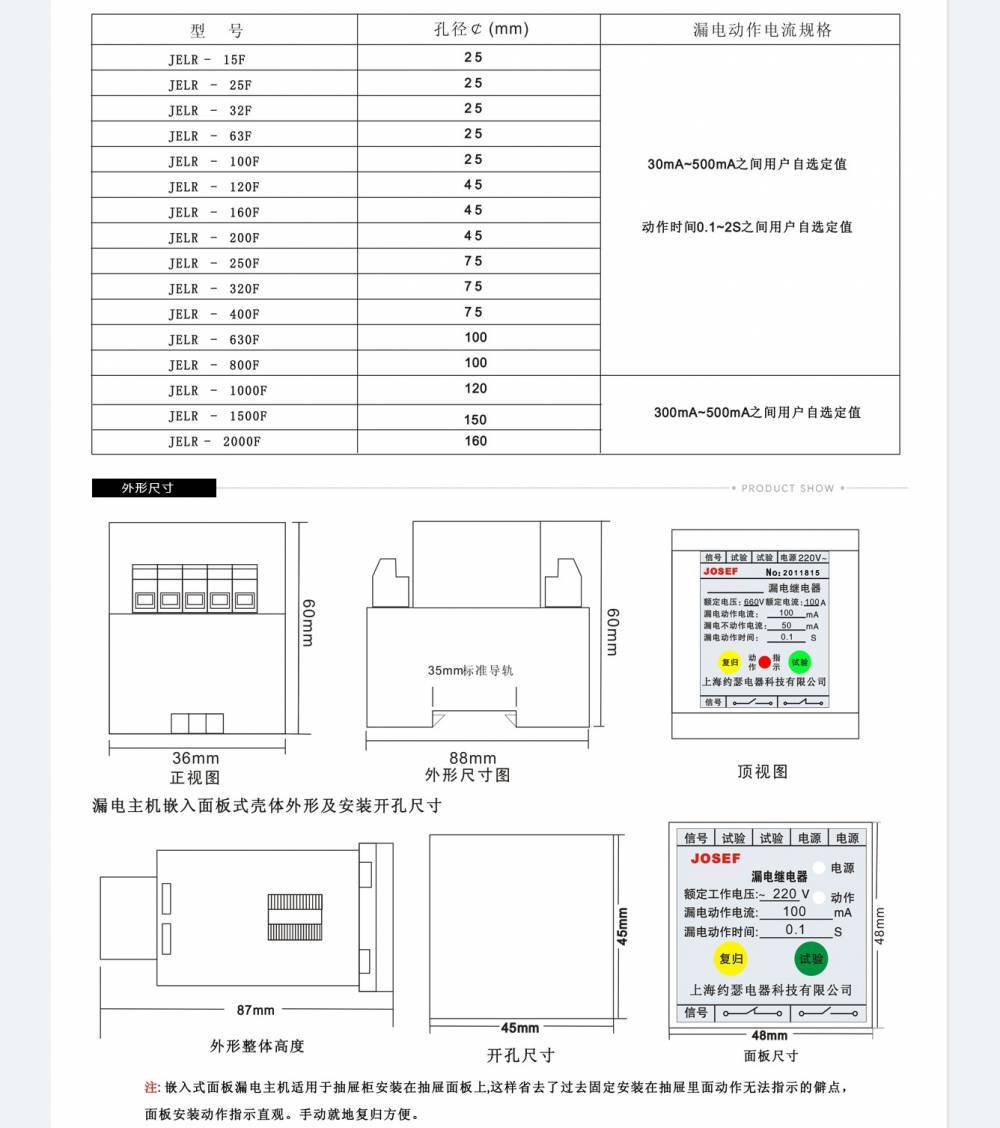

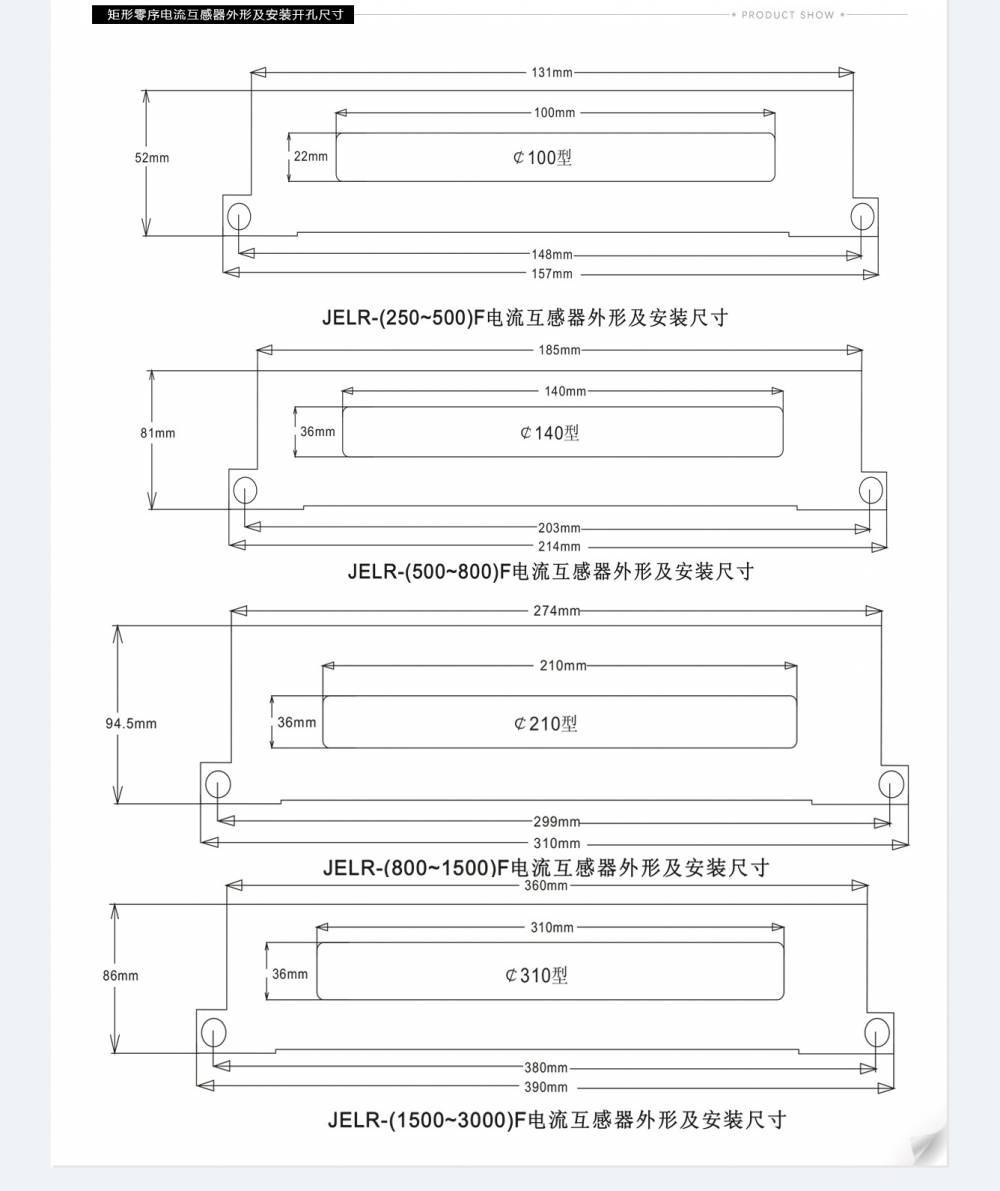

- 零序电流互感器孔径：常见规格为Φ25mm，适配多种电缆规格。
- 触点容量：能断开不大于250V，时间常数为5±0.75mS的直流有感负荷电路为50W；电压不大于250V的交流电路为50VA；继电器可长期接通5A电流。
- 安装方式：支持导轨安装或嵌入式面板安装，灵活适应不同配电柜结构。
三、应用场景
- 工业领域：用于工厂、矿山等场所的配电柜，保护电动机、变压器等设备。
- 建筑配电：用于住宅、商业建筑的配电箱，保护人身安全。
- 特殊环境：在潮湿、多尘等恶劣环境中，JELR-15F的密封设计和抗干扰能力可确保稳定运行。
四、产品优势
- 高灵敏度：采用电子式电流动作原理，动作准确，抗干扰能力强。
- 便捷安装：体积小巧，支持导轨或面板安装，节省空间。
- 灵活配置：提供1常开1常闭触点，方便与断路器、接触器等联动。
- 易于维护：内置试验回路，可定期测试漏电保护功能是否正常。
