Hastelloy B-3（哈氏合金B-3）是一种镍钼基高温耐蚀合金，是Hastelloy B-2的改进型，通过优化化学成分显著提升了热稳定性和抗晶间腐蚀能力，同时保持了优异的耐强还原性介质腐蚀性能。
一、化学成分

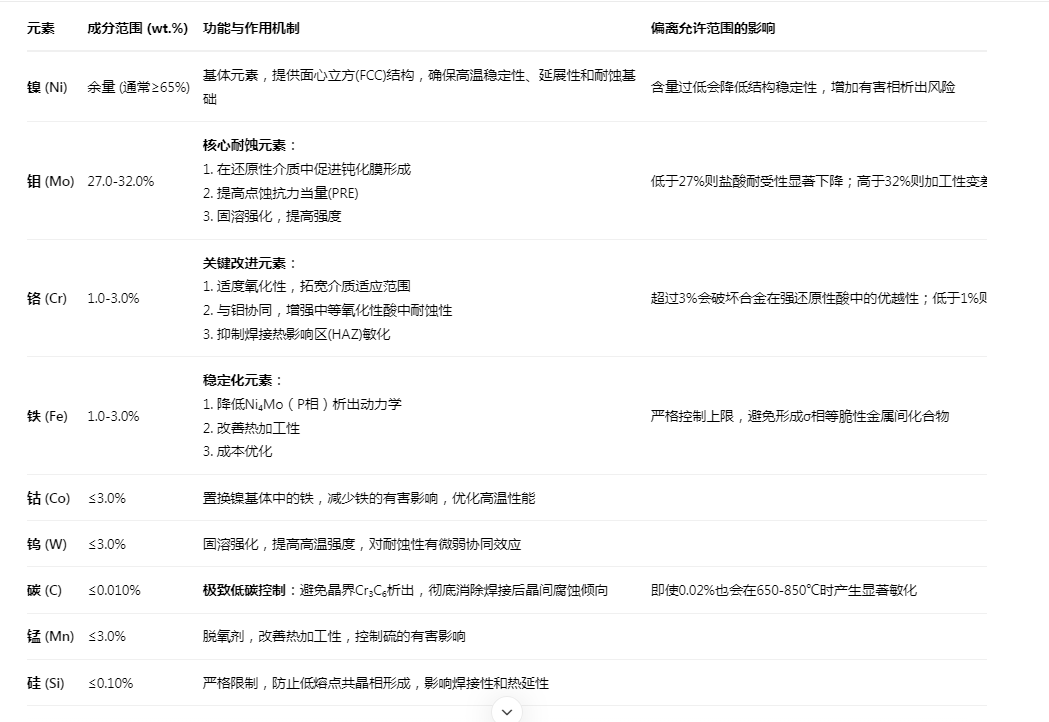

Hastelloy B-3的主要化学成分（重量百分比）如下：
1.2 关键元素配比设计哲学
B-3合金的成分平衡体现了对B-2合金（UNS N10665）缺陷的针对性改进：
Cr/Fe比控制：控制在1:1至3:1之间，这是抑制Ni₄Mo相析出的关键
Mo当量：[Mo] + 0.5[W] ≈ 28-33%，确保还原性酸耐受性的核心参数
有害元素总和：C+Si+P+S ≤ 0.15%，达到超高纯熔炼水平
![](http___www.moyanalloy.com_uploads_alloy_254SMO.jpg&refer=http___www.moyanalloy.webp.jpg")
第二章：物理与机械性能深度数据

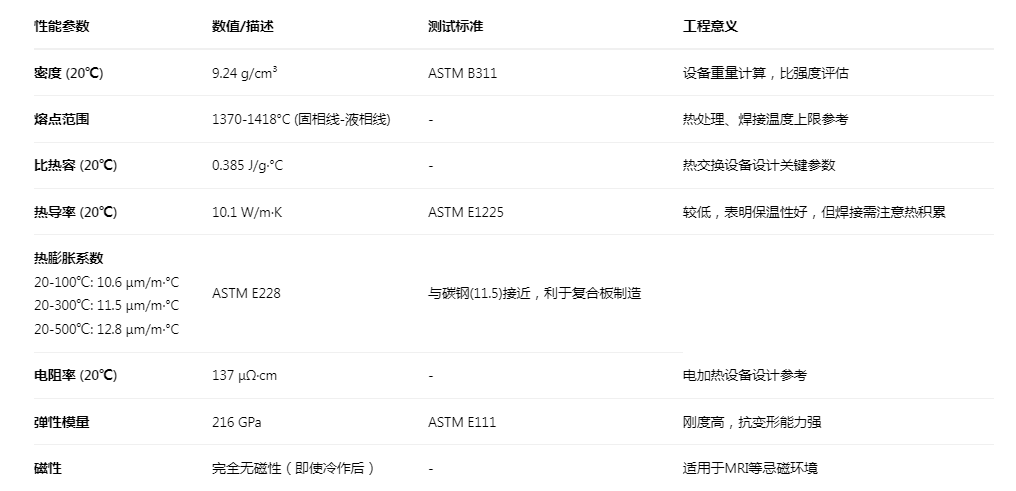

2.1 完整物理性能表
2.2 全面机械性能（室温与高温）
室温机械性能（固溶退火态）
抗拉强度 (Rm)：860-1000 MPa
屈服强度 (Rp0.2)：420-500 MPa
延伸率 (A50mm)：≥50% （典型值55-65%）
断面收缩率 (Z)：≥70%
硬度：HBW 90-100 (HRB 85-90)

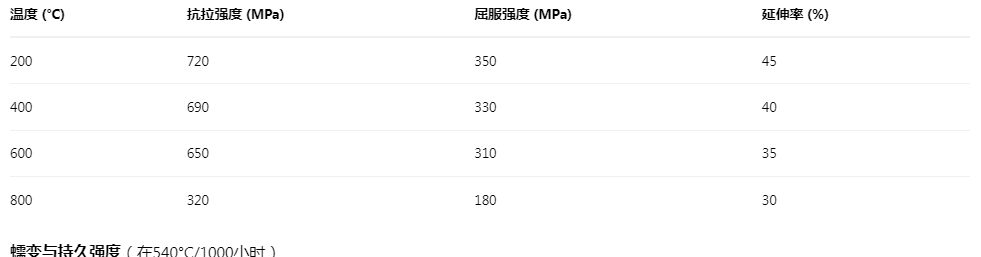

高温短时拉伸性能
蠕变与持久强度（在540°C/1000小时）
蠕变强度 (0.1%变形)：180 MPa
持久强度 (断裂)：220 MPa
低温性能（低至-196°C）
韧性无显著下降，无脆性转变温度(DBTT)
第三章：耐腐蚀性能深度解析
3.1 在各类介质中的腐蚀速率数据
盐酸环境
磷酸、有机酸及其他介质
85%磷酸，沸腾：<0.10 mm/year
甲酸，任何浓度至沸点：<0.13 mm/year
乙酸，含氯化物杂质，沸腾：<0.05 mm/year
氢氟酸，除氧，任何浓度：耐受性良好
湿氯化氢气体，至500°C：<0.13 mm/year
3.2 局部腐蚀抗力量化
点蚀抗力当量(PRE)
PRE = %Cr + 3.3×%Mo + 16×%N ≈ 1.5-3 + 89-106 = 90-109
PRE > 40 即被认为抗点蚀优异
B-3的PRE值表明其具有极强的点蚀抗力
临界点蚀温度(CPT)
6% FeCl₃溶液中：≥85°C
显著优于大多数不锈钢和镍基合金
临界缝隙腐蚀温度(CCT)
6% FeCl₃中：≥75°C
适合法兰、垫片等缝隙结构
应力腐蚀开裂(SCC)抗力
沸腾42% MgCl₂溶液中：免疫（无开裂）
多连硫酸(H₂S)环境：优异抗SCC性能
3.3 与B-2合金的关键改进对比

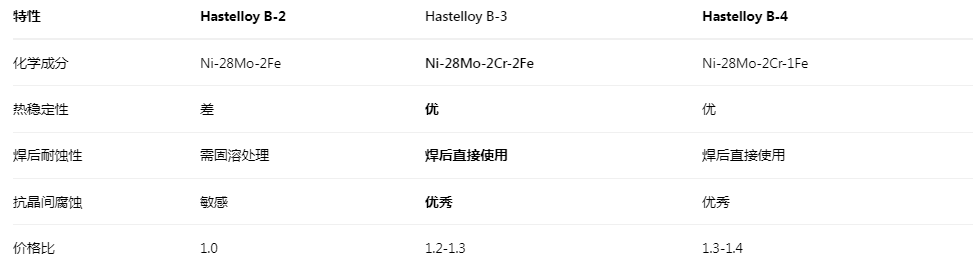

点击添加图片描述（最多60个字）编辑
第四章：冶金学特性与微观组织
4.1 相组成与析出行为
基体：单相γ奥氏体（面心立方）
可能有害相（需避免）：
Ni₄Mo (P相)：有序四方结构，B-2合金脆化的主因
μ相：(Ni,Co)₇(Mo,W)₆，拓扑密排相(TCP)
M₆C、M₂₃C₆碳化物：因极低碳含量，实际极少出现
控制机理：适量Fe、Cr提高Ni₄Mo析出激活能，延长析出孕育期10倍以上
4.2 时间-温度-转变(TTT)曲线特征
鼻尖温度：约750°C
析出开始时间：650°C时约8小时；750°C时约1小时
工程意义：在700-900°C区间加工或停留时间应短于30分钟
![](http___www.moyanalloy.com_uploads_alloy_Hastelloy%20B-2.jpg&refer=http___www.moyanalloy.webp.jpg")
第五章：制造与加工技术指南
5.1 热加工工艺
加热温度：1170-1200°C（均匀化）
加工温度：1000-1150°C（最佳塑性区间）
终加工温度：≥900°C
关键禁忌：严禁在650-900°C区间进行变形加工（脆性区）
5.2 冷加工特性
加工硬化系数：n=0.35-0.40（中等）
中间退火：当冷变形量>30%时建议退火恢复塑性
冷作后性能：强度可达Rp0.2≥800 MPa，但延伸率降至15-20%
5.3 焊接工艺规范
推荐方法：GTAW（钨极惰性气体保护焊），其次GMAW
保护气体：99.995%以上高纯氩，背面也需保护
焊材匹配：Hastelloy B-3焊丝（ERNiMo-10或类似）
热输入控制：低热输入，建议0.5-1.5 kJ/mm
道间温度：≤100°C（关键！）
焊后处理：通常无需热处理，此为B-3核心优势之一
第六章：热处理制度
6.1 固溶退火（必需且关键）
目的：溶解所有可能析出的金属间相，恢复单相奥氏体
温度：1150-1180°C（最佳1165±10°C）
保温时间：
薄板（<3mm）：10-15分钟
中厚板（3-25mm）：30-60分钟
重型锻件：1-2小时/25mm厚度
冷却：必须快速水淬（淬火速度>100°C/s）
保护气氛：推荐真空或高纯氩气，防止表面氧化
6.2 去应力退火
温度：875-900°C
保温：1小时/25mm厚度
冷却：空冷或水冷
应用：仅用于复杂结构件焊后或冷作后残余应力消除
第七章：应用领域详述
7.1 核心应用场景与技术经济性
盐酸回收与合成系统
盐酸石墨降膜吸收器替代材料
高温HCl气体管道（≤500°C）
经济性：虽初期投资高，但寿命为不锈钢的20-50倍
湿法冶金工业
高压酸浸（HPAL）反应釜：处理红土镍矿
钼、钨、稀土萃取设备
工作环境：200-250°C，pH<1，含Cl⁻
精细化工与制药
酰氯化反应器（R-COCl合成）
氢氟酸催化反应器
GMP级高洁净度要求设备
核燃料后处理
乏燃料溶解器内衬
放射性废液蒸发器
要求：耐6M HNO₃ + 0.1M HF混合酸
海洋与海水应用
海水淡化热交换管
船舶烟气洗涤系统（耐海水+SO₂）
7.2 典型设备设计要点
换热器：管程走腐蚀介质，壳程走冷却水
反应器：推荐复合板结构（B-3覆层12-25mm）
管道系统：流速应控制在2-3 m/s，防止冲刷腐蚀
第八章：材料对比与选型指南
8.1 同系列合金对比

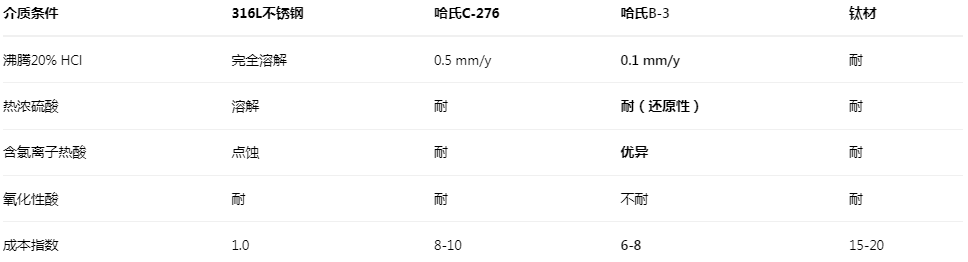

8.2 与竞争材料对比
第九章：国际标准与规范
9.1 主要产品标准
板材、薄板、带材：ASTM B333, ASME SB333
无缝管：ASTM B622, ASME SB622
焊接管：ASTM B619/B626, ASME SB619/SB626
棒材、锻件：ASTM B335, ASME SB335
铸件：ASTM A494, Gr.CW-12MW
焊材：AWS A5.14 ERNiMo-10, SFA-5.14
9.2 国际牌号对照
第十章：使用限制与注意事项
10.1 不推荐使用环境
强氧化性介质：浓硝酸、浓硫酸（>60%）、铬酸、次氯酸盐
含Fe³⁺、Cu²⁺离子的酸溶液：这些离子是强氧化剂，会引发快速腐蚀
湿氯气、溴水：强氧化性卤素介质
高温高浓度磷酸（>100°C，>85%）：可能引起晶间腐蚀
10.2 设计选用建议
选材决策树：
介质是否为还原性或非氧化性？是→考虑B-3
是否含氯化物？是→优先B-3
工作温度>80°C？是→B-3优于不锈钢
是否需焊接且无法焊后热处理？是→B-3唯一选择
腐蚀裕量建议：
一般介质：1.5-3.0 mm
苛刻介质：3.0-6.0 mm
关键设备：结合腐蚀监测
设备制造后检测：
100% PT/MT检查表面
焊后酸洗钝化(HNO₃+HF混合酸)
晶间腐蚀试验：ASTM G28 A法（沸腾50% H₂SO₄ + Fe₂(SO₄)₃）
总结：Hastelloy B-3代表了镍钼合金的第三代技术，通过精准的成分调控（特别是1-3% Cr的添加），在保持B系列卓越耐还原性酸腐蚀能力的同时，根本性解决了焊接和热加工后的敏化脆化问题，使其从一种“难加工但耐蚀”的材料转变为“既耐蚀又易制造”的工程材料，在化工、冶金、核电等极端腐蚀环境中有不可替代的地位。其技术经济性体现在全寿命周期成本上，虽然初始投资较高，但因其长寿命、低维护、高可靠性，在苛刻应用中总成本通常低于频繁更换的不锈钢设备。
