锂离子电池材料的构成

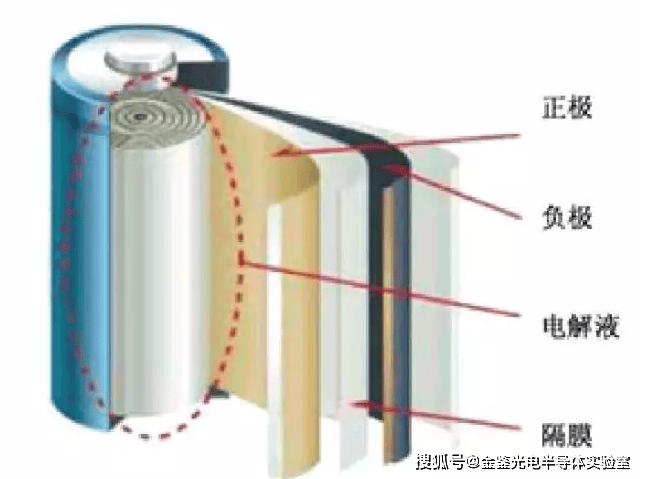

锂离子电池作为现代能源存储领域的重要组成部分，其性能的提升依赖于对电池材料的深入研究。锂离子电池通常由正极、负极、电解质、隔膜和封装材料等部分构成。正极材料和负极材料的微观结构、形貌以及界面特性对电池的充放电性能、循环稳定性等起着关键作用。
因此，准确表征电池材料的结构和形貌是理解其性能的基础。传统的表征方法如X射线🩻衍射、X射线🩻电子能谱、拉曼光谱、透射电子显微镜🔬、扫描电子显微镜🔬和原子力显微镜🔬等各有优势，但在对电池材料内部结构的深入分析方面存在局限性。近年来，聚焦离子束 - 扫描电子显微镜🔬（FIB-SEM）技术的出现为锂离子电池材料的研究提供了新的视角和强大的工具。
FIB-SEM技术原理与优势
聚焦离子束技术（FIB）是利用液态金属离子源产生聚焦离子束与材料表面相互作用，实现材料的成像、刻蚀和沉积等功能。FIB-SEM将FIB的加工能力和场发射扫描电子显微镜🔬的成像分析能力相结合，可以在特定位点同时进行切割和成像，从而实现电池材料内部形貌的观察和分析。
与传统的断面制备方法相比，FIB-SEM能够在特定区域进行精确切割，避免了样品制备过程中可能引入的误差，为材料的微纳加工和表征分析开辟了更加广阔的空间。
正极材料的表征与分析

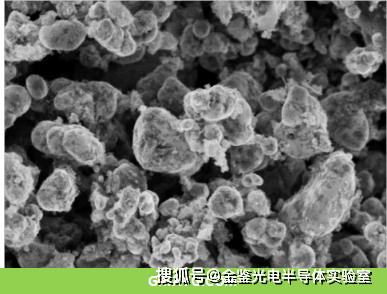

商业化的锂离子电池正极材料主要包括钴酸锂、锰酸锂、磷酸锂和三元材料。其中，镍钴锰酸锂型和镍钴铝酸锂型三元正极材料因其高比容量、高电压、低成本等优点，成为目前应用最广泛的材料之一。这些三元正极材料通常呈现出由纳米颗粒团聚而成的微米级类球状微观形貌。
在充放电过程中，锂离子的嵌入和脱出会导致内部应变，进而可能引起分级结构坍缩和颗粒裂纹的产生。这些裂纹不仅会增加正极材料的阻抗，还会加速材料的粉化，严重影响电池的循环性能。
FIB-SEM技术能够对三元正极材料的微裂纹进行精确分析。例如，研究人员通过对LiNi0.6Co0.2Mn0.2O2进行表面处理和煅烧后，采用FIB切割并用SEM观察其在150个充放电循环后的形貌变化，发现经过处理的材料裂纹明显减少，展现出更优异的循环稳定性。
此外，FIB-SEM还可以通过调整加工参数，如减小加工束流、增加离子束驻留时间、在样品表面沉积保护层或改变离子束的入射方向，来缓解在观察二次颗粒正极材料或含有粘结剂的电极极片截面时出现的“窗帘效应”，从而获得更清晰的截面形貌图像。
负极材料的表征与分析

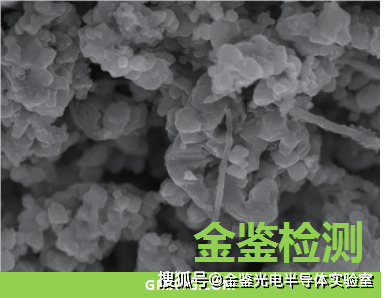

目前，商用锂离子电池负极材料主要以石墨类材料为主，但其理论容量有限，提升空间较小。相比之下，纯硅负极材料具有高达4200mAh/g的理论容量，远高于石墨类负极材料。然而，纯硅材料在充放电过程中会发生剧烈的体积变化，导致材料脆裂和粉化，循环性能急剧衰减。因此，改善硅基材料的结构稳定性成为研究的重点。
近年来，研究人员通过设计硅基复合材料或多孔纳米结构来缓解体积膨胀。FIB-SEM技术能够表征硅基负极材料的内部微孔结构，并分析其在循环前后的截面形貌变化，为优化硅基负极材料的结构设计提供重要依据。
原位观测与三维重构
原位观测锂离子电池在工况条件下的显微学研究对于理解电池材料在实际使用中的性能变化至关重要。通过在仪器样品仓内构建接近锂离子电池真实工作的条件，利用FIB-SEM进行原位观测，可以实时追踪电池材料在循环过程中微纳米尺度的形貌演变，并进行机理研究。
此外，三维重构是FIB-SEM的另一重要功能。通过离子束对样品进行逐层切割，并利用SEM收集样品的形貌信息，经过软件处理后得到样品的三维结构信息。
三维重构不仅能对样品三维空间结构进行可视化分析，还可以获取活性材料颗粒度统计、导电剂、粘结剂、孔隙百分比计算等深层信息，为全面理解电池材料的微观结构与性能之间的关系提供了有力支持。
联合其他表征技术
FIB-SEM在锂离子电池研究中的应用不仅限于单独使用，它还可以与其他多种表征技术联合，实现对锂离子电池充放电机理的深入解析。
例如，FIB-SEM可以作为透射电子显微镜🔬（TEM）样品制备的重要工具，通过精确加工获得高质量的TEM样品，进一步结合能量色散光谱（EDS）、电子背散射衍射（EBSD）、飞行时间二次离子质谱（TOF-SIMS）等多种表征技术，从不同角度对电池材料的成分、结构、界面特性等进行综合分析，为高性能锂离子电池的研发提供全面的技术支持。金鉴实验室将不断提升检测服务水平，为锂电池行业的发展贡献力量，助力科研人员攻克更多技术难题，推动锂离子电池技术不断向前发展。
