EtherCAT转Profinet网关在汇川伺服转矩控制中的集成应用与实现
在工业自动化领域，设备间的通信协议兼容性直接决定了系统集成的效率与稳定性。以EtherCAT主站转Profinet网关为核心，结合汇川伺服驱动器的目标转矩控制应用为例，其实现过程既需要硬件配置的精准对接，也离不开软件参数的高效协同。以下是针对该场景的技术实现路径及关键操作要点。

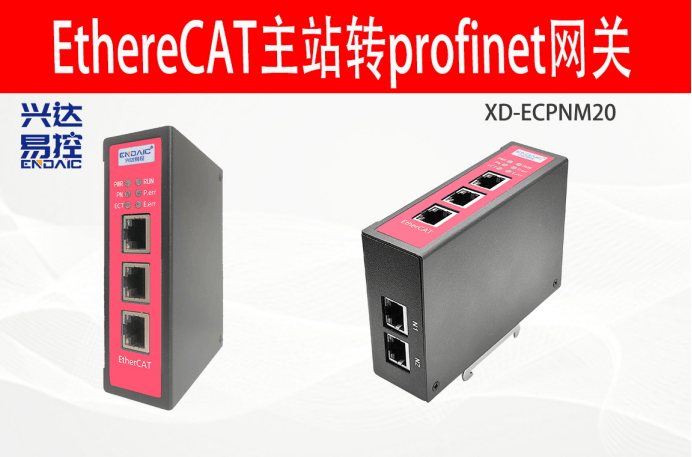

系统核心需选用支持EtherCAT转Profinet协议的网关设备，例如兴达易控XD-ECPNM20型号。这类网关需满足双向数据交互能力，输入输出数据长度均需适配伺服控制需求（通常不超过256字节）。伺服端选用汇川MD系列驱动器时，需确认其支持EtherCAT通信协议，并通过RJ45接口与网关的EtherCAT端口直连。PLC侧（如西门子S7-1200/1500）则通过Profinet网线与网关主站端口对接，形成“PLC—网关—伺服”的完整链路。
软件配置与数据映射
在博图（TIA Portal）或欧姆龙Sysmac Studio中新建项目后，需完成以下关键步骤：
jrhz.info

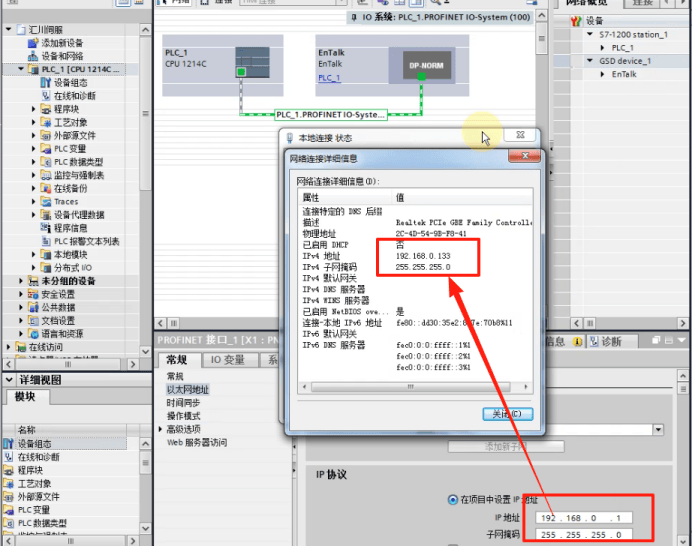

主站定义：添加网关作为Profinet从站设备，设置IP地址与设备名称确保与PLC网络段一致。

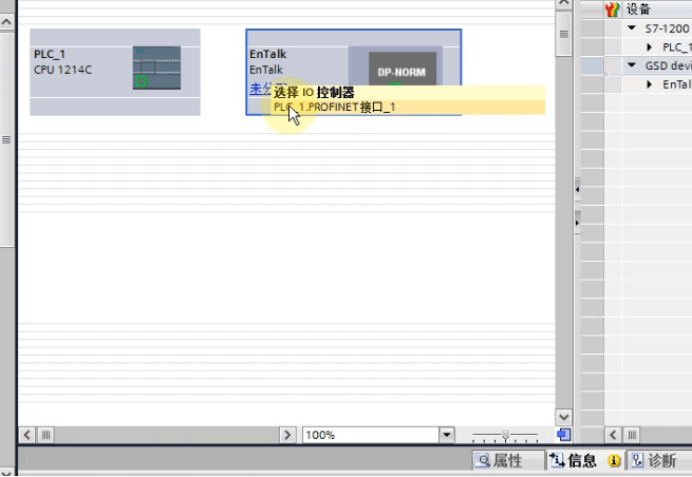

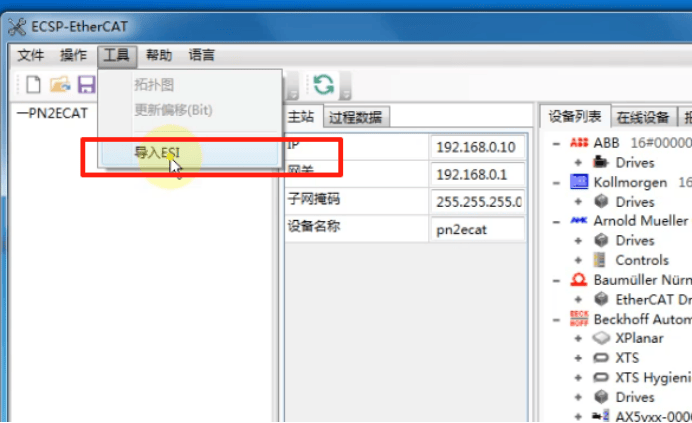

从站识别：扫描EtherCAT网络，自动识别汇川伺服驱动器并分配从站地址。此时需确认伺服驱动器的XML设备描述文件（ESI）已正确导入，避免设备参数识别异常。

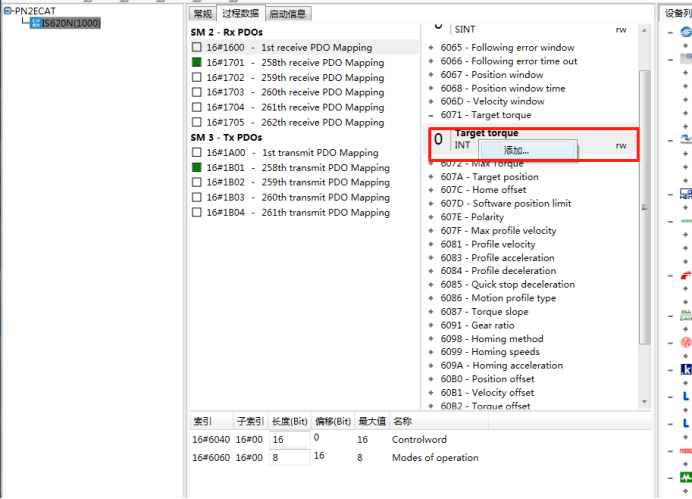

PDO映射：根据目标转矩控制需求，配置过程数据对象（PDO）。

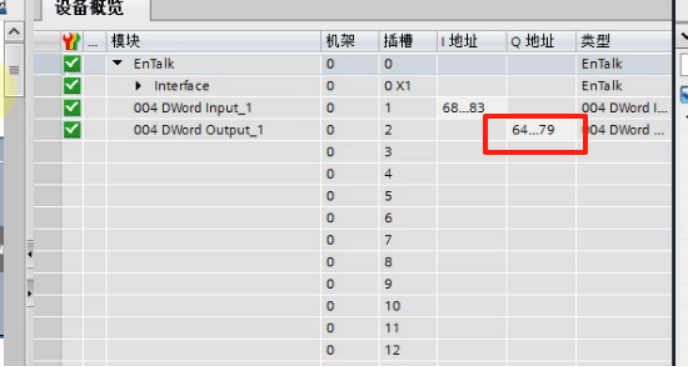

例如，将转矩设定值（0x6071）映射到输出区第4-7字节也就是Q地址67-70实际转矩反馈（0x6077）映射到输入区第4-7个字节也就是I地址71-74：
通过上述技术路径，EtherCAT与Profinet的协议壁垒被有效打通，使得汇川伺服的转矩控制能力深度融入工业网络体系。这种集成方案不仅提升了设备响应精度，更通过标准化接口降低了多品牌设备协同的复杂度，为智能工厂的柔性化生产提供了底层支撑。
