L360N直缝钢管（又称L360N直缝焊管）是一种广泛应用于石油、天然气输送领域的高强度管线钢管。作为API 5L标准中的重要等级之一，其优异的力学性能和焊接特性使其成为长距离能源输送工程的核心材料。以下将从材料特性、生产工艺、应用领域及市场现状等方面全面解析这一重要工业产品。### 一、材料特性与标准要求L360N属于API 5L标准中的PSL2级别钢管，字母"N"代表经正火处理（Normalizing）。其化学成分为低碳当量设计（C≤0.16%，Mn≤1.60%），通过添加微量铌、钒等合金元素实现细晶强化。根据GB/T 9711和ISO 3183标准，其力学性能需满足：- 屈服强度≥360MPa- 抗拉强度460-760MPa- 夏比冲击功（-20℃）≥40J- 硬度≤250HV10这种材料设计使其兼具高强度与良好韧性，特别适合在低温环境或地质不稳定区域使用。与普通L360钢管相比，经正火处理的L360N具有更均匀的金相组织，焊接热影响区性能下降幅度更小，这对野外施工焊接尤为重要。

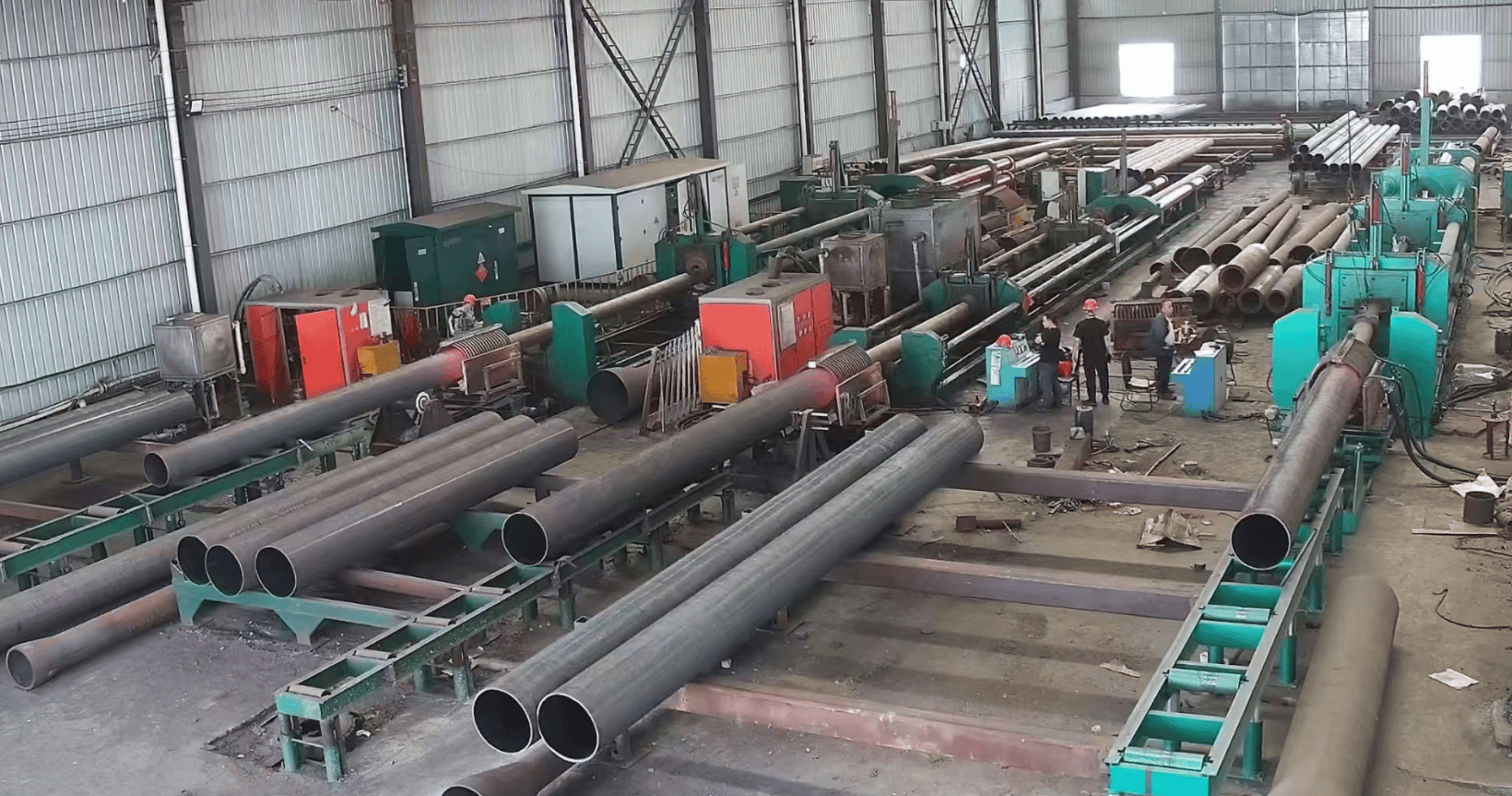

### 二、生产工艺流程现代L360N直缝焊管主要采用JCOE成型工艺生产，其核心工序包括：1. **钢板预处理**采用微合金化控轧钢板作为原料，经超声波探伤和铣边处理后，宽度公差可控制在±1mm内。宝钢、鞍钢等供应商提供的18-25.4mm厚钢板最常用于Φ406-Φ1420mm规格钢管生产。2. **成型焊接**JCO冷弯成型机通过20-30步渐进弯曲将钢板压制成开口管，随后采用双丝埋弧焊（SAW）进行内、外焊缝焊接。某大型制造商的生产数据显示，其焊接速度可达1.8m/min，熔深控制在板厚的60%-70%。3. **热处理系统**正火处理在辊底式炉中进行，加热至900±10℃保温后空冷。经此工序后，钢管屈服强度波动范围可从±40MPa缩小到±20MPa。4. **检测环节**每根钢管需通过100%超声波探伤（UT）、X射线工业电视检测（RT）和水压试验。某项目抽检报告显示，L360N焊管的缺陷检出率低于0.3%，远低于API 5L规定的1.5%上限。### 三、典型应用场景1. **高压天然气输送**在中俄东线天然气管道项目中，Φ1420×21.4mm规格的L360N直缝焊管工作压力达12MPa，设计寿命30年。其-30℃冲击韧性保障了东北严寒地区的安全运行。2. **海洋平台立管**南海某气田开发采用Φ508×22mm L360N钢管，通过3层PE防腐涂层+混凝土配重层设计，可抵抗15米/秒海底洋流冲击。据项目方数据，其疲劳寿命达2×10^6次循环。3. **城市燃气管网**成都LNG应急调峰项目选用Φ711×17.5mm钢管，采用内衬316L不锈钢复合设计，既满足强度要求又解决H2S腐蚀问题。实际运行压力4.5MPa下，年输送能力达30亿立方米。
jrhz.info
### 四、市场现状与发展据中国钢管协会统计，2024年国内L360N直缝焊管产能突破800万吨，主要集中于渤海装备、珠江钢管等龙头企业。随着"十四五"油气管网建设加速，预计2025年需求量将增长12%。值得注意的是：1. **技术升级趋势**领先厂商已开发出"激光电弧复合焊"新工艺，使焊接效率提升40%，热影响区宽度减少35%。某示范生产线数据显示，新工艺使钢管爆破压力提高约15%。2. **国际竞争格局**在沙特阿美Haradh天然气项目中，中国产L360N钢管凭借98.7%的尺寸合格率击败日韩竞争对手，中标价较欧洲产品低18%。但高端市场仍被德国EUROPIPE、日本JFE等企业占据。3. **替代材料挑战**虽然X70/X80更高钢级管材应用增加，但L360N因其优异的性价比，在中小口径管道（Φ≤800mm）中仍保持65%以上的市场份额。特别是在地质活动频繁区域，其适中的强度-韧性平衡更具优势。### 五、质量控制要点1. **焊接缺陷防控**需重点监控未熔合和夹渣问题。某厂实践表明，将焊剂含水量控制在≤0.1%可使气孔率下降70%。2. **尺寸精度管理**椭圆度应≤0.6%D，坡口角度偏差±1°。某西气东输三线项目要求管端100mm范围内壁厚公差±0.3mm。3. **防腐配套体系**常用3LPE防腐层需通过48小时阴极剥离测试（≤8mm），融合环氧粉末的胶粘剂剥离强度应≥70N/cm。随着"双碳"战略推进，L360N直缝焊管在氢能输送、CCUS（碳捕集封存）等新兴领域展现潜力。某试验段数据显示，经特殊处理的L360N钢管在10MPa氢分压下，氢致开裂敏感性仅为常规管材的1/3。未来五年，智能管道技术的发展将进一步推动该产品的数字化升级，实现实时应力监测与寿命预测等功能集成。
