超低IQ理想二极管控制器替代LM74700-Q1具2.3A峰值栅极关断电流冗余电源ORing

产品描述：(替代LM74700-Q1)

PC2571是一款低Iq理想二极管控制『芯片』，与外部N通道MOSFET配合工作，利用20mV正向压降实现低损耗反向保护。该『芯片』可耐受低至-150V的负电源电压，并提供负载保护。该『芯片』通过控制MOSFET的栅极将正向压降调节至20mV。该电流调节方案可在反向电流事件中支持平稳关机，并确保零直流反向电流。PC2571控制『芯片』内部集成电荷泵，可为外部N沟道MOSFET提供栅极驱动。当使能引脚处于低电平时，控制『芯片』关闭，消耗大约1uA的电流

产品特点：

#4V至150V输入范围（3.9V启动）

#-150V反向电压额定值

#适用于外部N通道MOSFET的电荷泵

#20mV阳极至阴极正向压降调节

#使能引脚特性

#1uA必关断电流（EN为低电平）

#80uA运行静态电流（EN为高电平）

#2.3A峰值栅极关断电流

#快速响应反向电流阻断：<0.75ns

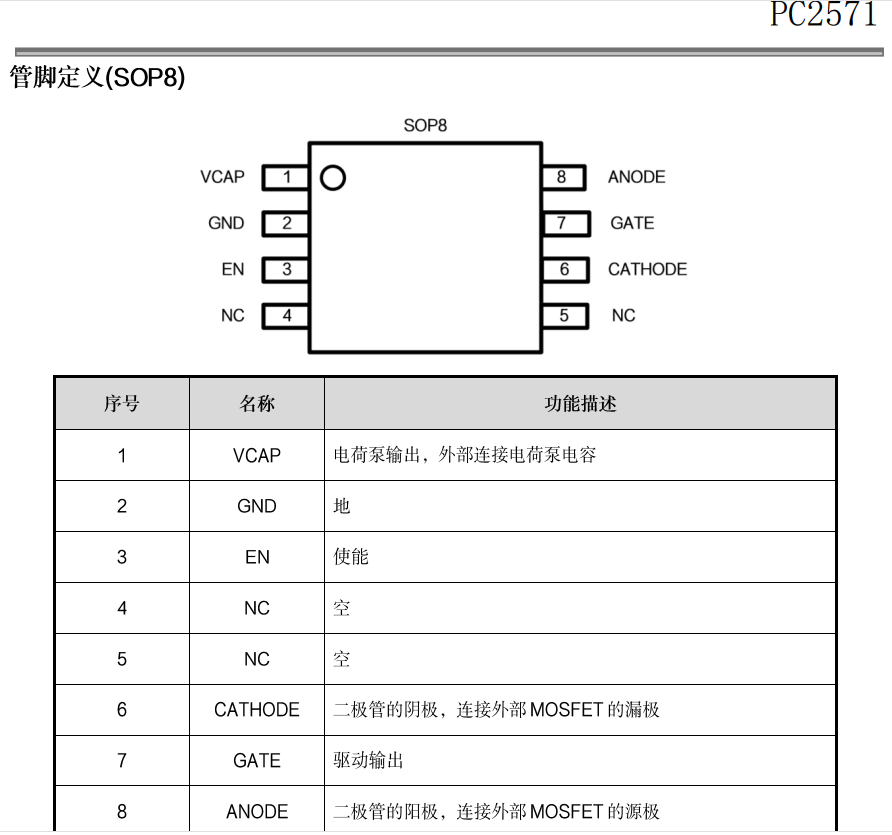

#SOT23-6、SOP8封装

jrhz.info

应用领域

#汽车系统

#工业电源

#电动工具

#用于冗余电源的有源ORing
