文章由山东擎雷环境科技股份有限公司提供

摘要:本文深入探讨了蒸汽螺旋缠绕冷凝器这一先进的热交换设备。详细介绍了其结构特点、工作原理,分析了相较于传统冷凝器的显著优势,如高效换热、紧凑结构、耐腐蚀性强等。同时,阐述了其在化工、电力、制冷等多个行业中的广泛应用,并对该设备未来的发展趋势进行了展望,旨在为相关领域的技术人员和行业从业者提供全面的参考。

一、引言

在工业生产中,蒸汽作为一种常用的热载体,广泛应用于加热、干燥、动力等多个环节。然而,蒸汽在使用后需要冷凝成液体以实现循环利用,冷凝器便是完成这一关键过程的核心设备。传统的冷凝器在面对日益增长的工业生产需求时,逐渐暴露出换热效率低、占地面积大、易腐蚀等问题。蒸汽螺旋缠绕冷凝器作为一种新型的高效热交换设备,凭借其独特的设计和卓越的性能,为解决这些问题提供了有效的方案,受到了各行业的广泛关注。

二、蒸汽螺旋缠绕冷凝器的结构特点

2.1 螺旋缠绕管束

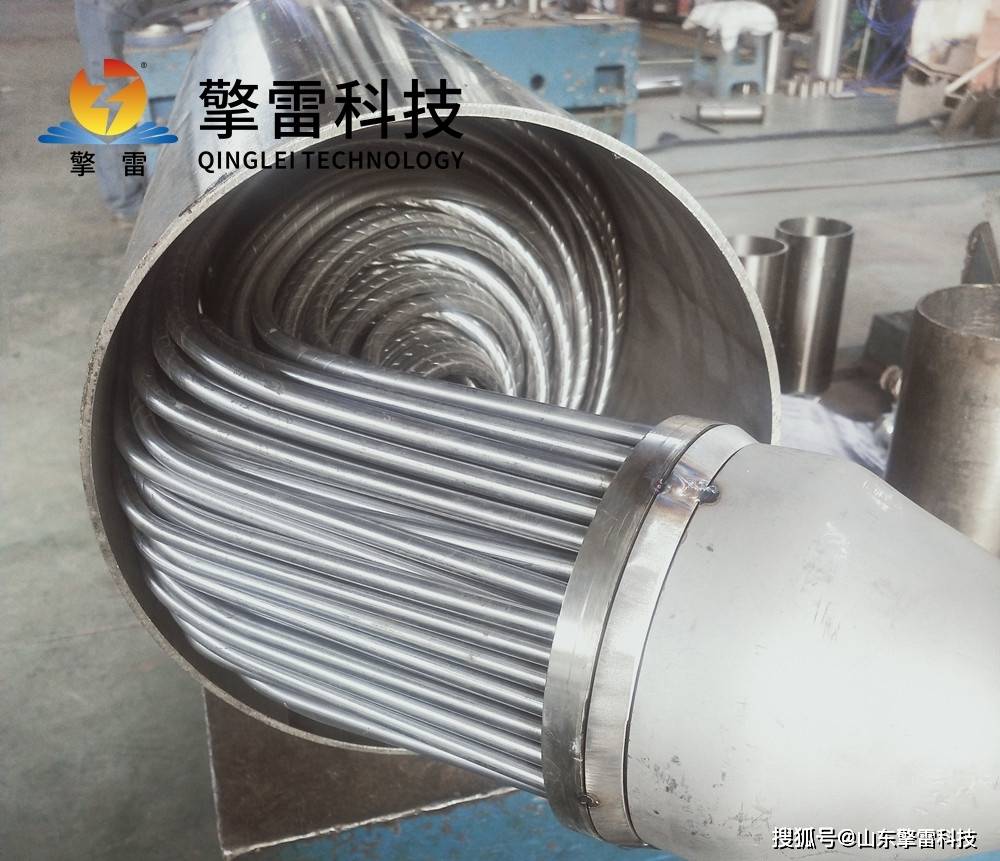

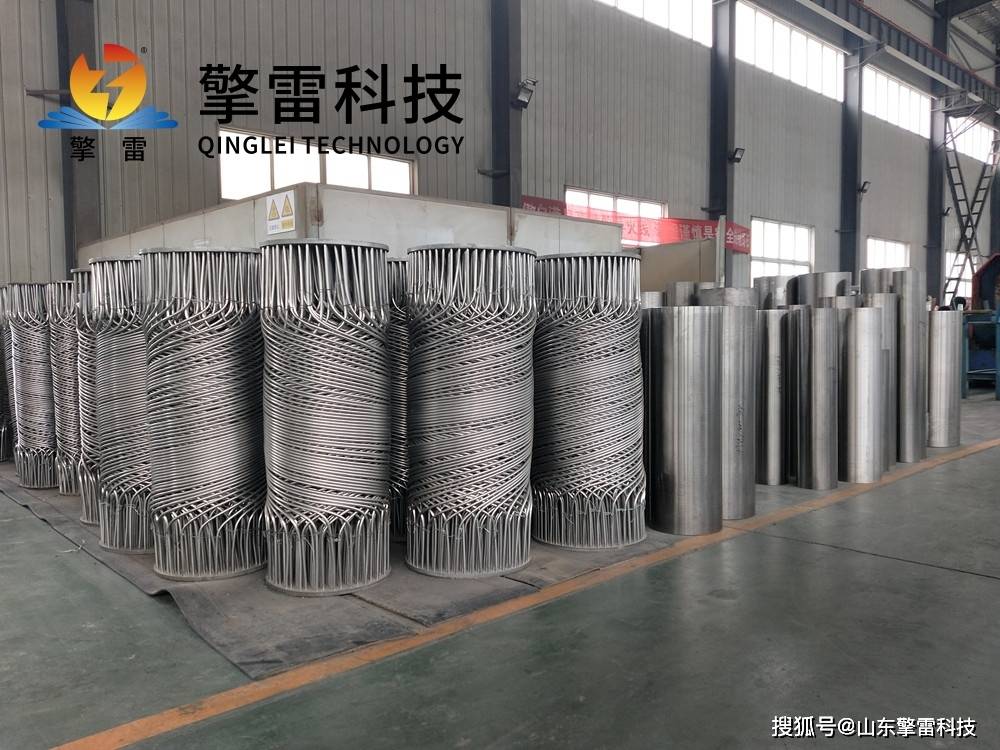

蒸汽螺旋缠绕冷凝器的核心部件是螺旋缠绕的管束。这种管束由多根换热管按照特定的螺旋轨迹缠绕而成,形成了一个紧凑的三维结构。与传统的直管或U型管束相比,螺旋缠绕管束增加了换热管的长度和换热面积,同时改变了流体的流动状态,使流体在管内产生强烈的旋转和湍流,从而显著提高了换热效率。

2.2 壳体设计

壳体通常采用圆柱形结构,为螺旋缠绕管束提供了一个封闭的空间。壳体的材质一般根据工作介质的性质和工艺要求进行选择,常见的有碳钢、不锈钢等。壳体上设有蒸汽进口、冷凝液出口、冷却介质进出口等接口,方便与外部管道连接,实现蒸汽和冷却介质的流通。

2.3 端盖与管板

端盖安装在壳体的两端,用于密封壳体内部空间,防止流体泄漏。管板则固定在端盖和壳体之间,起到支撑和固定换热管的作用。管板上设有与换热管相对应的管孔,换热管通过焊接或胀接的方式与管板连接,确保连接的密封性和可靠性。

jrhz.info

2.4 折流板

为了进一步提高冷却介质在壳程的流动均匀性和换热效率,在壳体内通常会设置折流板。折流板呈弓形或圆盘形,间隔一定距离安装在壳体内,使冷却介质在壳程中呈S形流动,增加了冷却介质与换热管的接触时间和换热面积。

三、蒸汽螺旋缠绕冷凝器的工作原理

蒸汽从壳体上的蒸汽进口进入冷凝器内部,与螺旋缠绕管束外表面的冷却介质进行热交换。由于螺旋缠绕管束的特殊结构,蒸汽在流动过程中不断与换热管接触,将热量传递给冷却介质。冷却介质从壳程一端的进口进入,在折流板的作用下呈S形流动,充分吸收蒸汽的热量,温度逐渐升高。蒸汽在失去热量后逐渐冷凝成液体,聚集在壳体底部,通过冷凝液出口排出。而加热后的冷却介质则从壳程另一端的出口流出,完成整个热交换过程。

四、蒸汽螺旋缠绕冷凝器的应用优势

4.1 高效换热

螺旋缠绕管束的独特设计使流体在管内产生强烈的旋转和湍流,大大增加了流体的扰动程度,破坏了热边界层,从而显著提高了换热系数。与传统的冷凝器相比,蒸汽螺旋缠绕冷凝器在相同的换热面积和换热温差条件下,能够实现更高的换热量,换热效率可提高30% - 50%。

4.2 结构紧凑

由于螺旋缠绕管束增加了换热管的长度和换热面积,在相同的换热能力下,蒸汽螺旋缠绕冷凝器的体积比传统冷凝器小得多。其紧凑的结构设计不仅节省了占地面积,降低了设备安装成本,还便于设备的运输和安装,特别适用于空间有限的场所。

4.3 耐腐蚀性强

根据不同的工作介质和工艺要求,蒸汽螺旋缠绕冷凝器的换热管和壳体可以采用多种耐腐蚀材料制成,如不锈钢、钛合金等。这些材料具有良好的化学稳定性,能够抵抗各种酸、碱、盐等腐蚀性介质的侵蚀,延长设备的使用寿命,减少设备的维护和更换成本。

4.4 适应性强

蒸汽螺旋缠绕冷凝器能够适应不同温度、压力和流量的蒸汽和冷却介质,广泛应用于化工、电力、制冷、食品等多个行业。无论是高温高压的蒸汽冷凝,还是低温低压的工艺流体冷却,该设备都能表现出良好的性能,满足不同生产工艺的需求。

4.5 易于清洗和维护

螺旋缠绕管束的结构相对简单,没有复杂的弯头和死角,冷却介质在壳程中的流动顺畅,不易产生沉积和结垢。同时,设备端盖可方便地拆卸,便于对换热管内部进行清洗和维护,保证了设备的长期稳定运行。

五、蒸汽螺旋缠绕冷凝器的应用领域

5.1 化工行业

在化工生产中,许多工艺过程需要使用蒸汽进行加热,同时需要将反应后的蒸汽冷凝回收。蒸汽螺旋缠绕冷凝器可用于化工反应釜的蒸汽冷凝、化工产品的蒸馏和提纯等过程,提高了化工生产的效率和产品质量。

5.2 电力行业

在火力发电厂中,蒸汽是驱动汽轮机发电的主要动力源。蒸汽在汽轮机做功后需要冷凝成水,重新回到锅炉中加热循环使用。蒸汽螺旋缠绕冷凝器作为凝汽器的核心部件,能够高效地将汽轮机排汽冷凝成水,提高了发电效率,降低了能源消耗。

5.3 制冷行业

在制冷系统中,制冷剂蒸汽需要在冷凝器中冷凝成液体,以便循环使用。蒸汽螺旋缠绕冷凝器可用于空调、冷冻冷藏等制冷设备中,提高了制冷系统的制冷效率和稳定性,降低了运行成本。

5.4 食品行业

在食品加工过程中,需要对原料进行加热、杀菌、浓缩等处理,蒸汽是常用的热源。蒸汽螺旋缠绕冷凝器可用于食品加工设备的蒸汽冷凝和热量回收,实现了能源的循环利用,符合食品行业的节能环保要求。

六、蒸汽螺旋缠绕冷凝器的发展趋势

6.1 材料创新

随着材料科学的不断发展,未来将研发出更多高性能、低成本的耐腐蚀材料,用于制造蒸汽螺旋缠绕冷凝器的换热管和壳体。例如,新型的复合材料和纳米材料具有优异的耐腐蚀性和导热性能,将进一步提高设备的性能和使用寿命。

6.2 结构优化

通过计算机模拟和优化设计技术,对蒸汽螺旋缠绕冷凝器的螺旋缠绕管束结构、折流板布置等进行优化,进一步提高设备的换热效率和流动性能。同时,开发新型的结构形式,如双螺旋缠绕管束、多股流缠绕管束等,满足不同工艺的需求。

6.3 智能化控制

结合先进的传感器技术和自动化控制系统,实现对蒸汽螺旋缠绕冷凝器运行参数的实时监测和自动调节。例如,通过监测蒸汽温度、压力、流量等参数,自动调整冷却介质的流量和温度,确保设备始终处于最佳运行状态,提高能源利用效率。

6.4 绿色环保

在设备的设计和制造过程中,更加注重环保和可持续发展。采用无污染的制造工艺和可回收利用的材料,减少设备对环境的影响。同时,加强设备的节能设计,提高能源利用效率,降低碳排放,符合全球绿色发展的趋势。

七、结论

蒸汽螺旋缠绕冷凝器作为一种新型的高效热交换设备,凭借其独特的结构特点和卓越的性能优势,在化工、电力、制冷、食品等多个行业得到了广泛的应用。随着材料创新、结构优化、智能化控制和绿色环保等技术的不断发展,蒸汽螺旋缠绕冷凝器将不断完善和升级,为工业生产提供更加高效、可靠、环保的热交换解决方案,推动各行业的可持续发展。
