JGLL-569R－2型强迫对流空气横掠平板放热系数测试装置

JGLL-569R－2型强迫对流空气横掠平板放热系数测试装置

JGLL-569R－2型强迫对流空气横掠平板放热系数测试装置

JGLL-569R－2型强迫对流空气横掠平板放热系数测试装置

JGLL-569R－2型强迫对流空气横掠平板放热系数测试装置

技术特点：

(1) 测定空气横向流过平板壁面的平均温度，平板内电加热器的电流、电压，平板壁面周围空气温度 。

(2) 测定空气横向流过平板强迫对流放热系数，根据对强迫对流放热的相似分析，将实验数据整理出准则方程式。

技术参数：

jrhz.info

(1)电镀紫铜平板试件规格：δ=0.1 mm，长度280mm，宽度190 mm，表面黑度

ε=0.2，导热系数λ=15 (W/m℃)；

(2)电镀紫铜平板电加热器电源：AC220V，额定电流5A，电加热功率：≤500W；

数显电压表：AC220V，精度0.2级；

数显电流表：量程5A，精度0.2级。

(3)电镀紫铜平板温度测试传感器：采用进口DS18B20；

(4)温度测量：-55～+127℃，精度：±0.2FS；

(5)空气差压传感器：量程1000Pa，精度0.25级；

(6)多翼式低噪音风机：全压450～350Pa，风量1300～3300m3/h，转速1450r/min，功率750W，电压220V；

(7)测试装置规格：2000mm×550mm×1200mm。

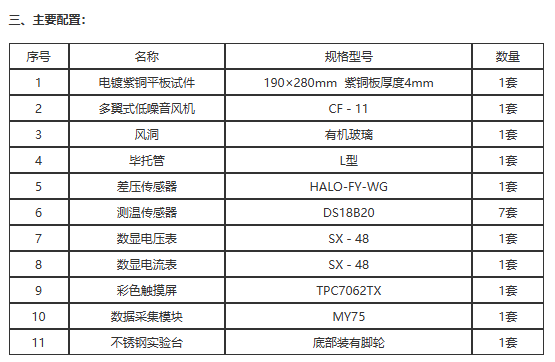

主要配置：

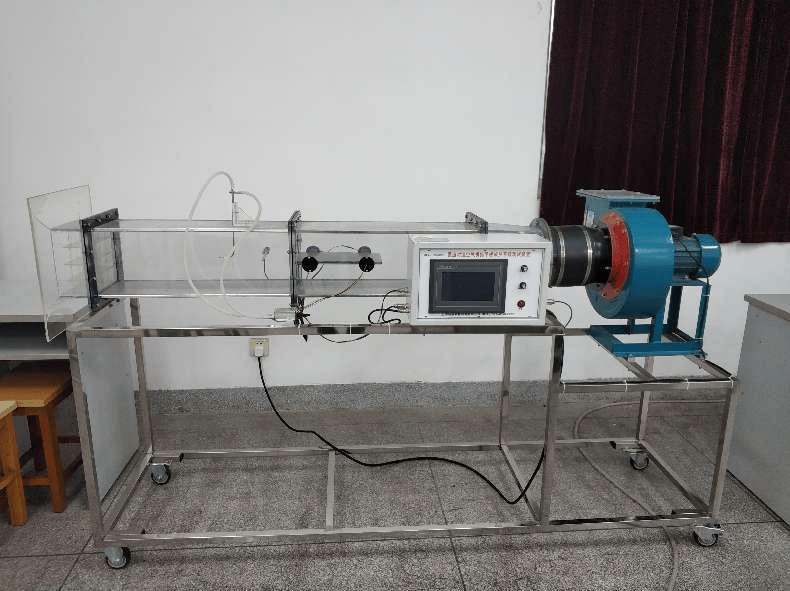

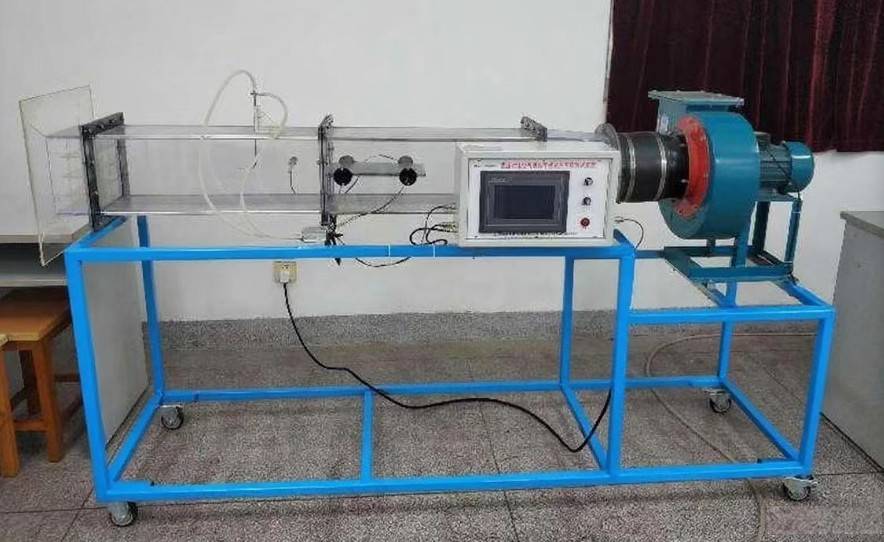

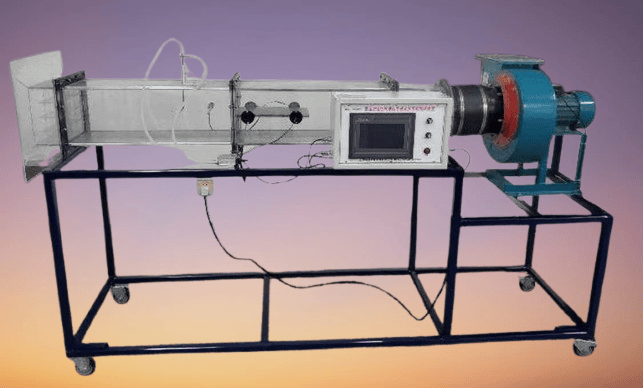

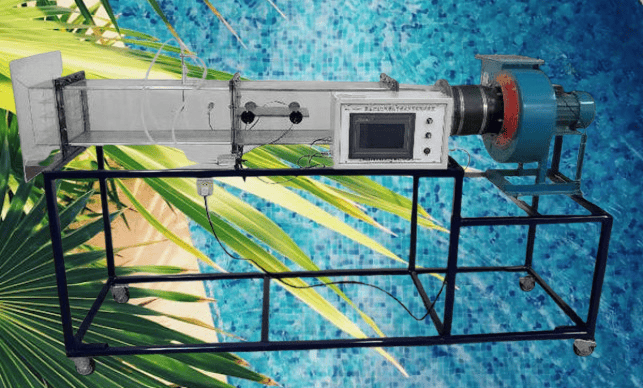

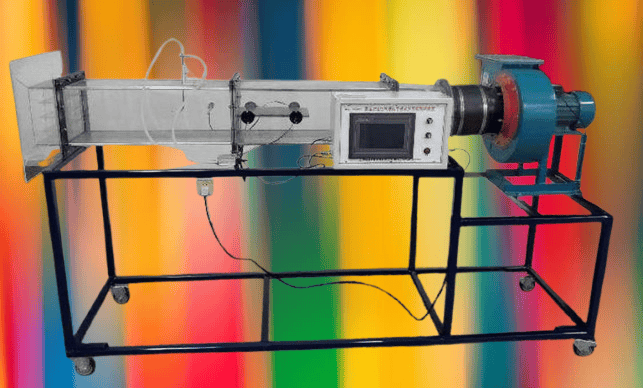

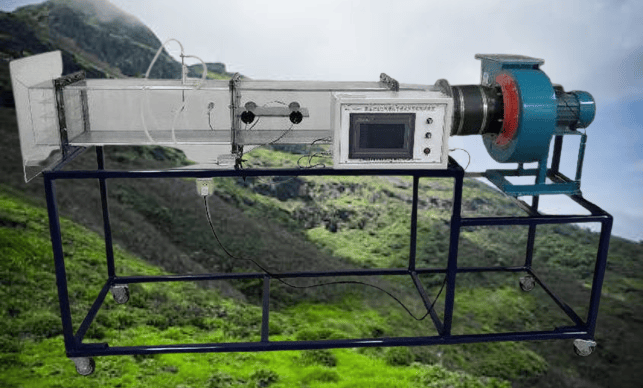

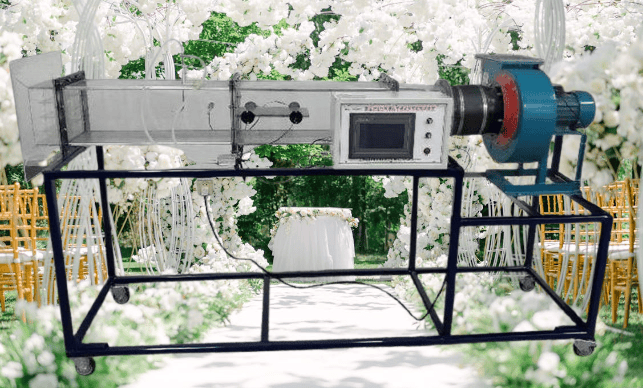

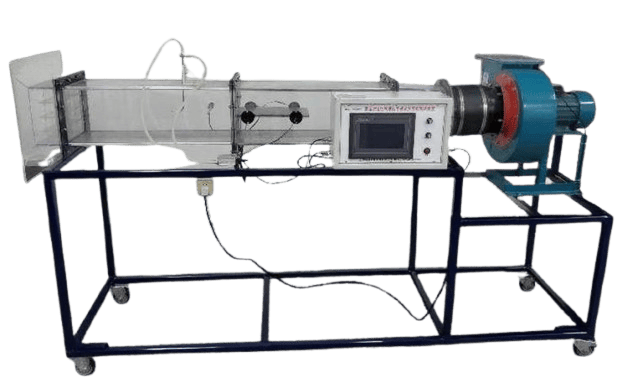

配备一块电镀紫铜平板试件，管内设置电加热器；电镀紫铜平板试件装6～8支测温传感器，以测定其表面平均温度，测温传感器采用进口DS18B20；电加热器配备电子集成固体调压模块无机调节。测试仪表箱设有数显交流电压表，数显交流电流表；空气温度传感器、差压传感器、毕托管，多翼式低噪音风机，调节风门，组合式有机玻璃风洞，有机玻璃实验管段，掠过平板风速由毕托管配差压传感器测量，所有测试数据由7寸液晶显示屏同屏显示，单独配置的温度控制仪等，不锈钢实验台架，可移动锁定。
