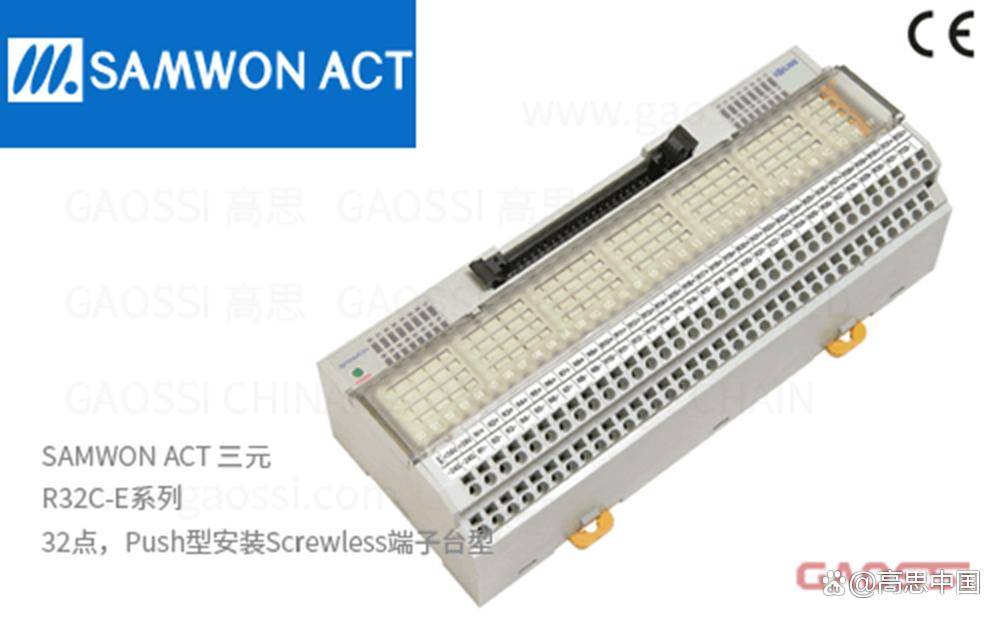

SAMWON ACT 三元 R32C-E系列R32C-YN-C 继电器终端 32点,Push型安装Screwless端子台型
■ 高思（GAOSSI®）专业供应以下【三元ACT SAMWON ACT】品牌产品：IOLINK（界面端子台、PLC前端连接器、分支型终端、终端连接器、终端零部件、小型继电器终端、中型继电器终端、大型继电器终端、无接点继电器终端、通用继电器、安全继电器、I/O电缆、配电模块）等。
SAMWON 三元 R32C-E系列 R32C-YN-C
高思（GAOSSI®）专业供应韩国三元ACT（SAMWON ACT，삼원액트）品牌继电器终端（Relay Terminal）R32C-E系列R32C-YN-8E、R32C-YN-C、R32C-YN-CV、R32C-YP-8E、R32C-NS5A-C、R32C-NS5A-CV、R32C-YP-C、R32C-YN-8EV、R32C-YP-CV、R32C-PS5A-CV、R32C-PS5A-C、R32C-YP-8EV、R32C-PS5A-8E、R32C-PS5A-8EV、R32C-NS5A-8E、R32C-NS5A-8EV、R32C-YN-8E/B、R32C-YN-C/B、R32C-YN-CV/B、R32C-YP-8E/B、R32C-NS5A-C/B、R32C-NS5A-CV/B、R32C-YP-C/B、R32C-YN-8EV/B、R32C-YP-CV/B、R32C-PS5A-CV/B、R32C-PS5A-C/B、R32C-YP-8EV/B、R32C-PS5A-8E/B、R32C-PS5A-8EV/B、R32C-NS5A-8E/B、R32C-NS5A-8EV/B、等产品，应用在汽车、光伏、机床、冲床/压力机、车辆、钢铁、建筑、机械设备、电气设备、电子、通讯、医疗器械等行业。
—— ◇ ——
BRIEF INTRODUCTION继电器终端（Relay Terminal）
R32C-E系列
R32C-YN-8E、R32C-YN-C、R32C-YN-CV、R32C-YP-8E、R32C-NS5A-C、R32C-NS5A-CV、R32C-YP-C、R32C-YN-8EV、R32C-YP-CV etc.
▊ 型号

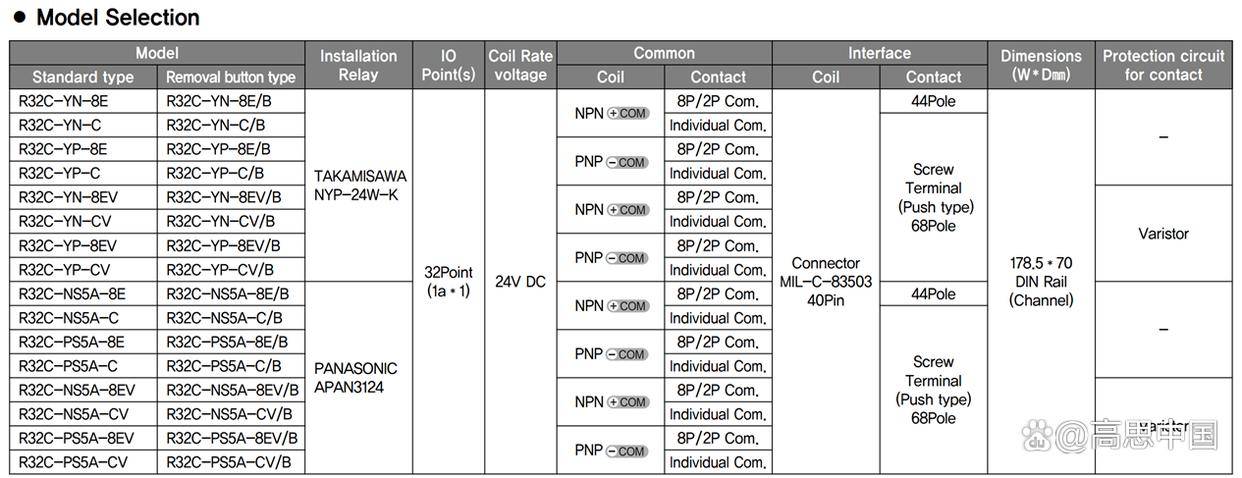

SAMWON 三元 R32C-E系列 R32C-YN-C 型号
SAMWON 三元 R32C-E系列 R32C-YN-C
SAMWON 三元 R32C-E系列 R32C-YN-C规格参数
SAMWON ACT 三元R32C-E 系列 R32C-YN-C 继电器终端是一款专为工业控制场景设计的高性能模块，通过结构创新和功能优化，显著提升了系统的可靠性与维护效率。以下是其核心特点的详细解析：
一、革命性的接线便利性设计- Push-in 弹簧夹式端子，实现秒级接线采用 Push-in 快速接线技术，只需将导线插入端子孔并按压顶部按钮，即可完成可靠连接，无需螺丝刀等工具。这种设计使单通道接线时间从传统的 15 秒缩短至 3 秒以内，尤其适合需要频繁调整线路的自动化生产线。
- 兼容性：支持 AWG22~16（0.3~1.5mm²） 线缆，兼容主流工业控制线径，且端子间距优化至 7mm，在 32 点高密度布局下仍保持操作空间。
独立通道标识与防误插设计每个端子配备 清晰的数字标识，并通过 颜色区分公共端与负载端，降低接线错误风险。端子盖采用 防误插导向结构，确保线缆只能沿正确方向插入，避免反向接线导致的设备损坏。
二、负载侧公共端灵活配置，适配多样化需求- 模块化公共端设计，支持自定义分组R32C-YN-C 提供 8 点公共端（8P） 配置，用户可通过短路帽自由组合公共端，实现多通道共享同一电源或信号。例如，将 8 个输出通道分为两组，每组 4 通道共享独立公共端，显著减少外部配线复杂度。
- 可靠性：公共端采用 加厚铜排，可承受 10A 持续电流，确保在高负载场景下的稳定性。
负载侧与控制侧完全隔离控制侧（线圈）与负载侧（触点）通过 光耦隔离，耐压等级达 AC2500V/1 分钟，有效防止高电压干扰影响控制信号，特别适合需要隔离的工业自动化系统。
三、抗震抗冲击结构，适应严苛环境- 双重机械固定，抵御振动与冲击
- DIN 导轨 + 螺丝双固定：模块可通过 35mm DIN 导轨快速卡入，并辅以 M3 螺丝固定中板，在振动幅度达 5G（10~500Hz） 的环境下仍保持稳定安装。
- 内部卡扣设计：继电器本体通过 金属卡扣与 PCB 紧密结合，防止因长期振动导致的触点松动，延长使用寿命。
密封防护与应力释放端子台采用 IP20 防护等级外壳，有效防尘防异物侵入。同时，线缆入口处设计有 应力释放槽，避免因线缆拉扯导致内部焊点断裂，适用于移动设备或频繁振动的机械臂控制场景。
四、压敏电阻保护，延长触点寿命- 内置压敏电阻，抑制感性负载浪涌每个继电器触点两端并联 10D471K 压敏电阻（标称电压 470V，通流容量 3kA），可在 25ns 内 响应并泄放感性负载断开时产生的反电动势，将触点电弧能量降低 90% 以上，触点寿命从 10 万次提升至 30 万次（AC250V/2A 感性负载）。
- 安全冗余：压敏电阻与保险丝串联设计，在极端浪涌情况下自动熔断，防止模块烧毁，同时通过 UL94 V-0 阻燃外壳 提供双重防火保护。
EMC 优化，减少电磁干扰压敏电阻的引入不仅保护触点，还能有效抑制继电器通断时产生的高频噪声，使模块符合 EN 61000-4-4（电快速瞬变脉冲群） 标准，适用于对 EMC 要求严苛的医疗设备或精密测试系统。
五、多协议兼容线缆，无缝连接主流 PLC- 预配置线缆，即插即用标配 40 芯 MIL-STD-1553B 接口线缆，兼容三菱 Q 系列、欧姆龙 CJ 系列、西门子 S7-300 等主流 PLC 的 I/O 模块。例如，通过 C40HF-10PB-1 线缆 可直接连接三菱 QJ71E71-100 模块，无需额外接线盒，节省机柜空间。
- 长度可选：提供 0.5m、1m、2m 三种线缆长度，满足不同控制柜布局需求。
灵活通信协议支持模块支持 RS-485/Modbus RTU 通信协议，可通过选配的 R32C-COM 通信扩展卡 连接至工业以太网，实现远程监控与诊断。例如，在智能工厂中，可通过 Modbus 协议将 32 个继电器状态实时上传至 SCADA 系统。
六、典型应用场景- 汽车制造产线控制在焊接『机器人』️工作站中，R32C-YN-C 可同时控制 32 个电磁阀，通过压敏电阻保护应对频繁启停的电机负载，确保设备稳定运行。
- 电力系统保护作为配电柜的中间继电器，模块可隔离高电压回路（如 110V AC）与控制回路（24V DC），并通过 Modbus 协议将断路器状态上传至电力监控系统。
- 智能建筑能源管理连接至楼宇自动化系统（BAS），实现对 32 个照明回路或空调机组的分时控制，压敏电阻保护可应对电机启动时的浪涌电流。
