ETHERNET/IP与DEVICENET的“双向奔赴”：一个网关背后的工业智慧
作为一名自动化『工程师』，我最近在东南沿海的一家大型造船厂遇到了一个典型挑战：新建的智能焊接工作站采用支持ETHERNET/IP协议的罗克韦尔ControlLogix PLC，而现场多台关键设备——包括老式焊接『机器人』️和悬挂式HMI操作面板——仍依赖DEVICENET协议。新旧系统如何对话，成为项目推进的关键。
问题核心：协议不兼容阻碍智能化升级
船体分段焊接车间里，三台2015年购入的焊接『机器人』️仅支持DEVICENET通讯，而新部署的罗克韦尔PLC系统基于ETHERNET/IP。更棘手的是，操作人员习惯的悬挂式HMI同样只支持DEVICENET接口。直接更换所有旧设备成本高达数百万元，且交货周期长达六个月，完全无法满足生产进度要求。
解决方案：网关搭建通信桥梁

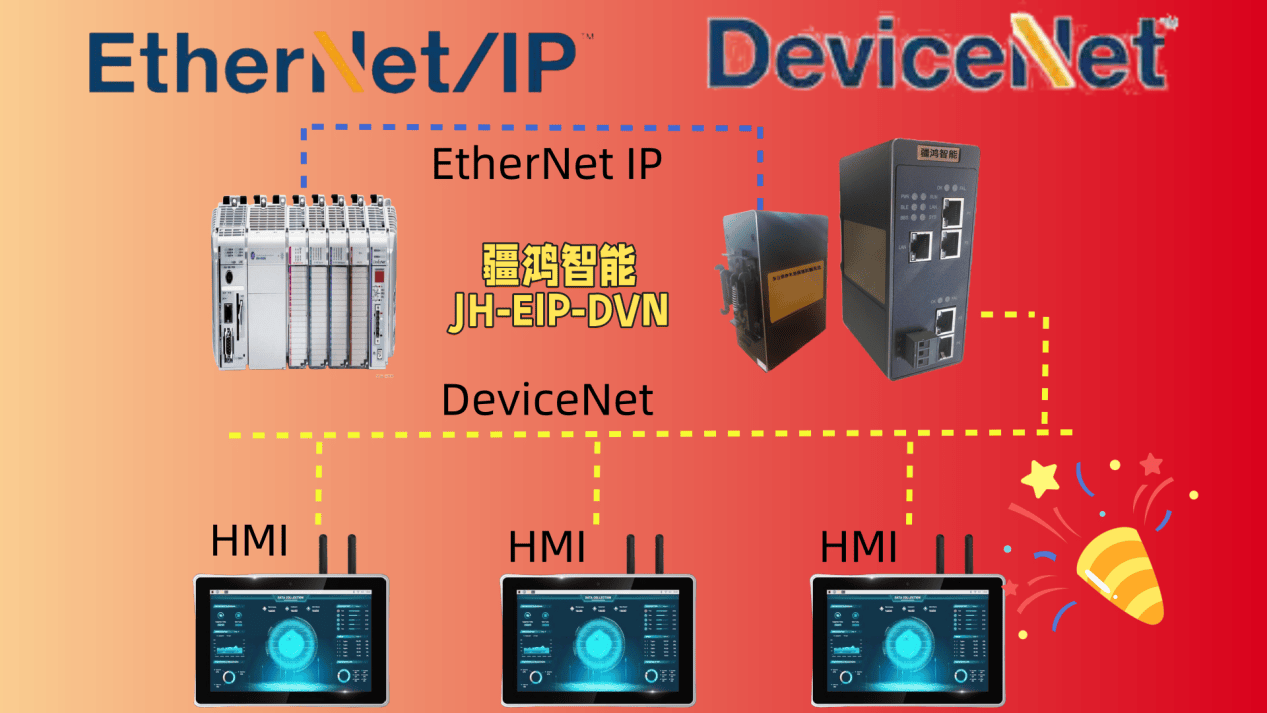

经过技术评估，我选择了疆鸿智能JH-EIP-DVN型号协议转换网关。这款工业级设备支持双向协议转换，能够将ETHERNET/IP的显性消息和I/O数据转换为DEVICENET的轮询通信模式。更重要的是，它支持双协议并行处理，允许PLC通过以太网访问设备数据的同时，HMI仍可通过DeviceNet直接监控关键参数。
实施过程：三步实现无缝集成
首先，我将罗克韦尔PLC的以太网端口连接至网关的ETHERNET/IP接口，配置PLC的标签数据与网关输入输出映射。接着，将三台焊接『机器人』️和HMI接入网关的DEVICENET端口，设置正确的MAC ID和波特率。最后，使用配置软件建立双向数据映射表，确保焊接参数、状态信号和故障代码能够在两个网络间准确转换。
实施中最关键的是确定数据刷新周期。焊接工艺要求实时性较高，经过测试，我们将关键I/O数据的交换周期设定为15ms，非关键参数设为100ms，在保证工艺要求的同时减轻了网络负载。
协议转换原理：语义翻译而非简单转发
这种转换的核心在于理解两种协议的本质差异。ETHERNET/IP基于TCP/IP栈，采用生产者-消费者模型，支持点对多点的数据分发；而DEVICENET基于CAN总线，使用主从轮询机制。网关实际上执行了协议语义的翻译——它将ETHERNET/IP的隐性连接转换为DEVICENET的显性报文，同时维护两套独立的通信会话。
具体实现中，网关内部建立了虚拟从站映射表。当PLC发送ETHERNET/IP数据包时，网关解析其中的CIP封装，提取出数据值后，按照预定义的映射关系，生成相应的DEVICENET轮询响应。反向通信时，网关则主动收集DeviceNet设备数据，打包成CIP格式的I/O连接数据发送给PLC。
项目实施前后对比
改造前，车间需要两套独立控制系统，操作复杂，故障诊断耗时长达数小时。数据无法集中采集，焊接质量参数只能手动记录，追溯困难。
改造后，操作人员通过统一的HMI界面即可监控所有设备，故障诊断时间缩短至30分钟内。焊接工艺参数自动上传至MES系统，实现了全流程质量追溯。项目总成本仅为设备更换方案的18%，且停机时间从预估的14天压缩至3天。
行业推广价值：传统制造业的转型启示
这一解决方案在船舶制造行业具有广泛适用性。船厂通常存在大量使用寿命未到期的专用设备，直接淘汰既不经济也不现实。协议转换技术为传统制造企业的渐进式智能化升级提供了可行路径。
我们已在另外两个船厂推广此方案，分别应用于涂装车间和舾装工序，累计节省设备投资超过千万元。这种“新旧兼容”的思路尤其适用于重资产行业，在保证生产连续性的同时实现技术迭代。
创新总结：以桥梁思维破解工业升级难题
回顾这个项目，最大的创新在于跳出了“非新即旧”的替代思维，转而采用“连接新旧”的桥梁思维。通过深入理解工业协议的本质特征，我们不仅解决了眼前的数据通信问题，更探索出了一条适用于传统制造业的渐进式升级路径。
这种方案的技术创新点在于：利用商用协议转换设备而非定制开发，大幅降低了实施成本和技术风险；通过精细化的数据映射策略，在异构网络间实现了接近原生系统的性能表现；双协议并行处理的设计保留了系统架构的灵活性，为后续扩展预留了空间。
作为自动化『工程师』，我深切体会到，最优雅的解决方案往往不是最颠覆性的，而是那些能够平衡技术先进性与现实约束的智慧之作。在工业4.0的浪潮中，让新旧设备和谐共处、协同工作，或许正是中国制造业转型升级中最实际、最迫切的需求。
